Glaselemente ¶

	Werkzeugleiste Bauteile
	Menü AR-Objekt > Glaselement

Der Vorteil des Glaselementes zum Fenster ist, dass ein Glaselement keine Wand benötigt.
Hiermit ist die Möglichkeit geschaffen, frei im Raum befindliche Verglasungen in allen Variationsmöglichkeiten zu konstruieren oder ganze Glasfassaden oder Wintergärten. Verglaste Dächer werden jedoch mit Vorteil mit den Dachfunktionen erstellt, da diese volumentrennend sind (wichtig für Volumenberechnungen Räume).

Workshop

Glaselement erstellen
Funktion GLASELEMENT starten.
pane_
Art der Eingabe in der Eigenschaftsleiste auf "Kontur über Polygon eingeben" einstellen.
input_poly_
Zeichnen Sie nun die Achse des Glaselementes, wobei erst später definiert wird, ob dies die Aussen- oder die Innenseite ist.
Um die Eingabe zu beenden, muss am letzten Punkt nochmals geklickt werden.

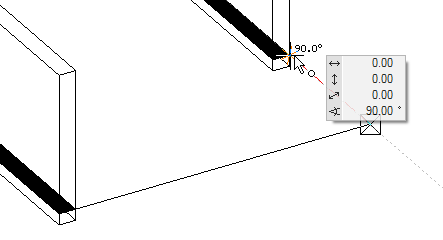

create-glass-element-outside-edge

Definieren Sie nun die Richtung in die das Glaselement gezeichnet werden soll. Fahren Sie mit der Maus von einer auf die andere Seite. Haben Sie die richtige Position erreicht, bestätigen Sie mit der linken Maustaste.
Beachten Sie, dass eine Änderung der Glaselementstärke immer von der Achse aus geht.

Kontur aussen

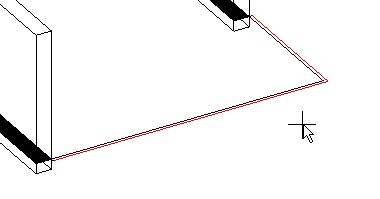

create-glass-element-inside-edge

Kontur innen

create-glass-element-confirm-position

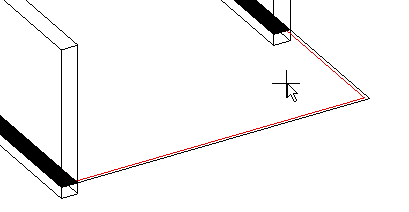

Bestätigen Sie die Position mit der linken Maustaste

create-glass-element-appears

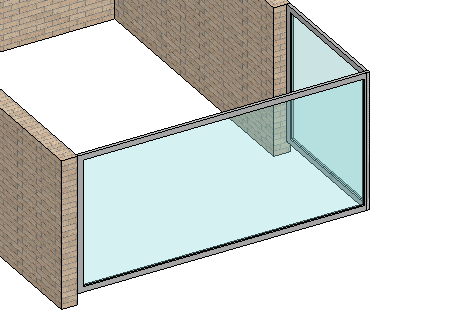

Sobald die Richtung bestätigt ist, wird das Glaselement erstellt und es öffnet sich die Maske für die Fenstereinteilung des ersten Teilstückes.

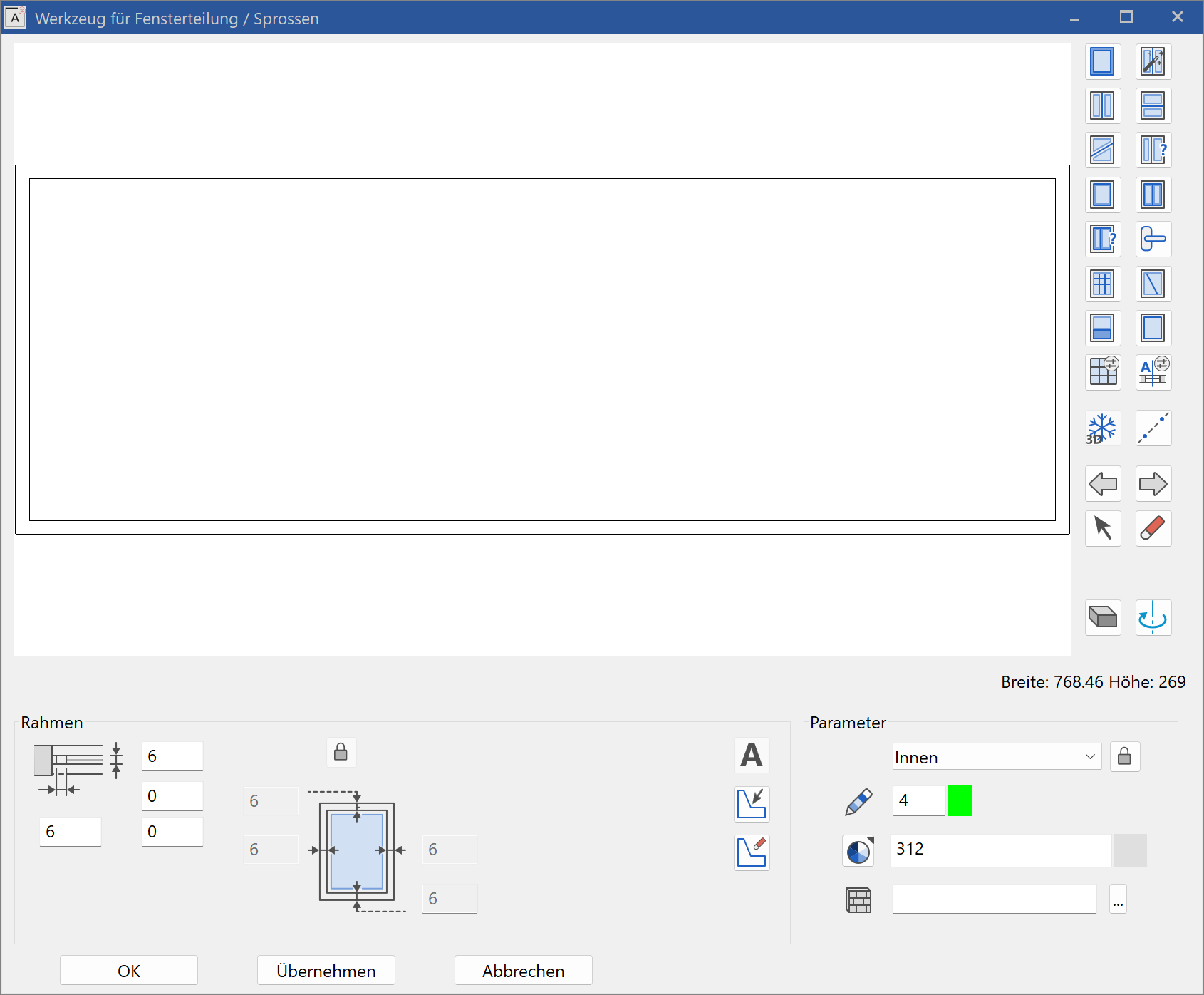

Geben Sie die Eigenschaften für den Rahmen ein: Dimensionen, Farbeigenschaften. Mit einem Klick auf die Glasparameter ( window_pane_ ), können Sie diese auch noch einzustellen. Mit den Steuerungspfeilen ( navi_arrow_right_ navi_arrow_left_ ) gelangen Sie wieder zurück zu den Rahmeneigenschaften.
Vergessen Sie nicht jeweils auf den apply Button zu klicken, um die Einstellungen zu übernehmen.

Alternativen zum Glaselement ¶

Fenster ¶

Bei senkrechten, rechteckigen Konstruktionen kann das Fenster gegenüber dem Glaselement in verschiedenen Bereichen Vorteile haben. Es muss eine Wand gezeichnet werden, welche die Länge, Höhe und Dicke des Rahmens hat. Dann wird ein Fenster ohne Anschlag mit Tiefe 0 eingesetzt. Vorteile:
Es können auch Rollladen und Fensterbänke eingestellt werden.
In Eckbereichen bestehen mit dem Eckfenster zusätzliche Einstellmöglichkeiten.

Dach ¶

Die Dachkonstruktion kann auch für Glaskonstruktion benützt werden, indem bei der 3D-Farbe die Transparenz eingestellt wird. Mit den Dachstuhlelementen (Sparren usw.) kann die Lage der Tragkonstruktion präziser bestimmt werden.

Eigenschaftsleiste des Glaselementes ¶

glass-element
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion GLASELEMENT ERSTELLEN gestartet wird oder wenn ein bestehendes Glaselement bearbeitet wird.
In der Eigenschaftsleiste des Glaselementes können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Glaselementparameter
	Status Umbauplanung
	Art der Eingabe
	Höhenbezug
	Glaselementbreite
	Glaselementhöhe
	Höhendifferenz der Unterkante des Glaselementes zur aktuellen Arbeitsebene
	Rahmenbreite
	Rahmendicke
	Raumtrennend
	Eigenschaften des Rahmens (Darstellung)
	Eigenschaften der Glasscheibe (Darstellung)

Art der Eingabe ¶

Kontur über Polygon eingeben ¶

input_poly_
In der Eingabehilfe stehen die Zeichnungsfunktionen LINIE, POLYGON, RECHTECK, KREISBOGEN, KREIS, ELLIPSE und SPLINE zur Auswahl, wobei der Kreis immer ein liegendes Glaselement erzeugt.

Definieren mit vorhandener Kontur ¶

input_cont_
Vorgängig muss eine Kontur gezeichnet werden, die dem gewünschten Verlauf entspricht, wobei ein Kreis immer ein liegendes Glaselement erzeugt. Nach dem Festlegen der Kontur muss die Lage der Achse mit dem Cursor bestimmt werden.

Höhenbezug ¶

Die richtige Wahl des Höhenbezugs vereinfacht die Eingabe und bringt Vorteile bei späteren Änderungen an den Baukörpereinstellungen.

Höhenbezug – liegend ¶

floor_storeyref_free_
Das Glaselement wird liegend erzeugt und benötigt eine geschlossene Kontur.
Dieser Höhenbezug wird automatisch verwendet, wenn die Arbeitsebene nicht der Geschossebene entspricht.

Höhenbezug – freier Höhenbezug ¶

storeyref_free_free_
Das Glaselement ist in seiner Unterkante und Höhe frei bestimmbar.

Höhenbezug - ab Boden bis Decke ¶

storeyref_bot_top_
Das Glaselement startet bei OK Geschossboden und geht bis Deckenunterkante. Die Eingabe von Höhen erübrigt sich, da sich dieses Glaselement immer an den Baukörpereinstellungen orientiert.

Höhenbezug - ab Bodenunterkante bis Decke ¶

storeyref_storey_top_
Das Glaselement startet bei UK Geschossboden und geht bis Deckenunterkante. Die Eingabe von Höhen erübrigt sich, da sich dieses Glaselement immer an den Baukörpereinstellungen orientiert.

Höhenbezug - bis Decke ¶

storeyref_free_top_
Das Glaselement orientiert sich mit seiner Oberkante an der Geschossdecke. Die Unterkante kann frei eingestellt werden und bezieht sich auf OK roh Boden.

Höhenbezug - ab Boden ¶

storeyref_bot_free_
Das Glaselement startet bei OK Geschossboden und wird mit einer freien Höhe ab dieser Kote festgelegt.

Höhenbezug - ab Bodenunterkante ¶

storeyref_storey_free_
Das Glaselement startet bei UK Geschossboden und wird mit einer freien Höhe ab dieser Kote festgelegt.

Glaselement bearbeiten ¶

Glaselemente können durch einen Doppelklick jederzeit wieder bearbeitet und geändert werden. Es können alle Detaileinstellungen nachträglich modifiziert werden.

Tipp

Wird nach dem Wählen des Glaselementes auf einen Handle oder Gripper der Kontur geklickt, stehen Manipulationsfunktionen auch direkt in einer Werkzeugleiste oder durch Tab beim Cursor zur Verfügung.
