Dachgaube ¶
Dachgaube erstellen ¶
 |
Werkzeugleiste Bauteile |
| Menü AR-Objekte > Dachgauben |
Die Funktion DACHGAUBE ist ein Werkzeug zur Generierung von Dachaufbauten. Es stehen vier Grundformen zur Auswahl.
Mit einem Klick auf die Erstellfunktion der Dachgaube sind die Einstellungen der zuletzt gezeichneten Dachgaube aktiv und die Dachgaube kann sofort auf ein Dach platziert werden.

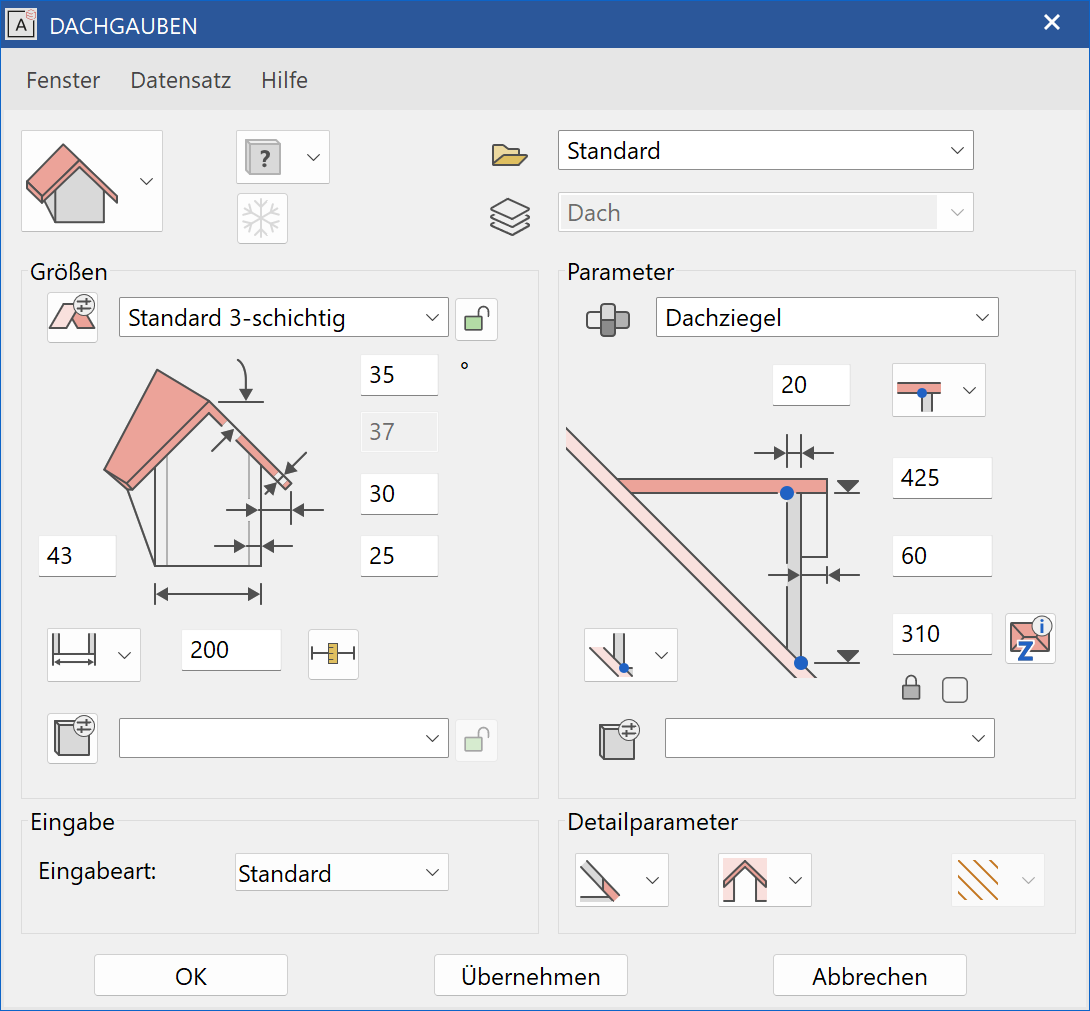

Eigenschaftsleiste der Dachgaube ¶
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion DACHGAUBE ERSTELLEN gestartet wird oder wenn eine bestehende Dachgaube bearbeitet wird.
In der Eigenschaftsleiste der Dachgaube können die Hauptwerte manipuliert werden.
Gaubenparameter ¶
Der obere Teil der Maske zeigt die voreingestellten Parameter an. In den übrigen Eingabefeldern können die Grössen, Material und Ordnung, die Darstellung sowie die Gaubenmerkmale definiert werden.
Gaubenformen ¶
Hier können die verschiedenen Gaubenformen ausgewählt werden.
Schleppgaube
Giebelgaube
Spitzgaube
Trapezgaube
Allgemeine Parameter ¶
Status Umbauplanung
Einfrieren
Typ
Layer
Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

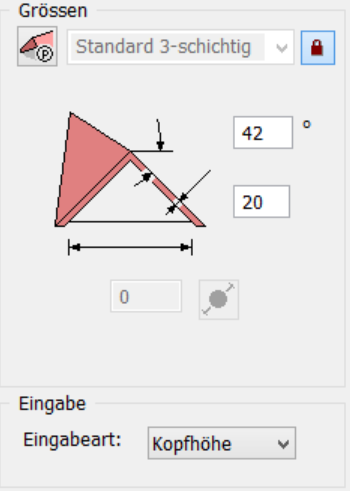

Grössen ¶
Hier können die Masswerte der Dachgaube eingegeben oder geändert werden.
Je nach gewählter Gaubenform sieht die Maske verschieden aus. Bei der Schlepp- und Giebelgaube kann die Dachneigung, Dachdicke, Dachüberstand und die Wanddicke eingegeben werden. Die Einträge der Spitz- und Trapezgaube reduzieren sich auf Dachneigung und Dachdicke.
Dachparameter ¶
Über diese Schaltfläche gelangt man zur Einstellmaske für die Dachparameter.
Auswahl des Datensatzes für die Dachparameter. Wenn die Parameter vom Hauptdach zu übernehmen sind, dann ist das Schloss zu sperren. Das Auswahlmenü wird deaktiviert.
Eingabeart - Lichte Breite aussen ¶
Die eingetragene Breite ist das Gaubenaussenmass.
Eingabeart - Lichte Breite innen ¶
Die eingetragene Breite ist das Gaubeninnenmass.
Höheneingabe - Lage im Grundriss ¶
Die Höhe wird im angegebenen Platzierungspunkt über die Dachfläche automatisch ermittelt.
Höheneingabe – Lage über Höhe ¶
Die Höhe ist im angegebenen Platzierungspunkt einzugeben.
Digitalisieren der lichten Breite ¶
Mit dieser Funktion kann aus dem Grundriss die lichte Breite der Gaube gemessen werden und wird automatisch in das nebenstehende Feld eingetragen.
Seitenwandparameter ¶
Über diese Schaltfläche gelangt man zur Einstellmaske für die Wandparameter der Seitenwände.
Auswahl des Datensatzes für die Wandparameter der Seitenwände. Wenn der Schichtaufbau von der Hauptwand zu übernehmen ist, dann ist das Schloss zu sperren. Das AUSWAHL-menü wird deaktiviert.
Eingabe ¶
Die Eingabeart kann nur bei der Spitzgaube umgestellt werden.
Parameter ¶
Hier können weitere Mass- und Höhenwerte der Dachgaube eingegeben oder geändert werden.
Je nach gewählter Gaubenform sieht die Maske verschieden aus. Generell kann aber die Kopf- und Fusshöhe, sowie die Wanddicke und Dachvorsprung eingegeben werden.
Material ¶
Das Material wird in der Auswertung berücksichtigt. Die Wahl des Namens ist frei und kann einfach in die Dropdown-Box eingetragen und mit Enter bestätigt werden. Soll ein Name der Dropdown-Liste gelöscht werden, trägt man ihn mit einem vorangestellten Minuszeichen ein und bestätigt ebenfalls mit Enter .
Kopfhöhe ¶
Die eingetragene Kopfhöhe ist je nach Einstellung innen oder aussen gemessen.
Fusshöhe ¶
Die eingetragene Fusshöhe ist entweder innen oder aussen gemessen.
Digitalisieren der Fusshöhe ¶
Mit dieser Funktion kann aus dem Grundriss die Fusshöhe der Gaube gemessen werden und wird automatisch in das nebenstehende Feld eingetragen.
Fusshöhe sperren ¶
Bei einer Änderung der Höhe des Hauptdaches, wird die Fusshöhe der Gaube beibehalten. Ist dieser Schalter nicht aktiv, wird die Gaube mit dem Hauptdach in der Höhe verschoben.
Vorderwandparameter ¶
Über diese Schaltfläche gelangt man zur Einstellmaske für die Wandparameter der Vorderwand.
Auswahl des Datensatzes für die Wandparameter der Vorderwände.
Detailparameter ¶
Unterer Abschluss der Vorderwand ¶
Oberseite Dach ¶
Die Giebelwand beginnt ab OK Dach.
Unterseite Dach ¶
Die Giebelwand beginnt ab UK Dach.
Boden ¶
Die Giebelwand steht auf dem rohen Boden.
Keine ¶
Es wird keine Wand gezeichnet.
Dachöffnung ¶
Geben Sie hier an, ob das Hauptdach nur im Bereich der Gaube oder bis an die Traufe ausgeschnitten werden soll.
Auswechslung ¶
Hier können Sie bestimmen, ob für den Dachausschnitt ein Wechsel gezeichnet wird oder nicht.
