Träger ¶

Träger erstellen ¶

	Werkzeugleiste Bauteile
	Menü AR-Objekte > Träger

Mit einem Klick auf die Erstellfunktion des Trägers sind die Einstellungen des zuletzt gezeichneten Trägers aktiv und der Träger kann sofort gezeichnet werden.
Mit dieser Funktion lassen sich rechtwinklige oder freie Trägerprofile erzeugen. Träger sind nicht raumtrennend, werden also bei der Ermittlung von Raumflächen nicht berücksichtigt.

Eigenschaftsleiste des Trägers ¶

girder
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion TRÄGER ERSTELLEN gestartet wird oder wenn ein bestehender Träger bearbeitet wird.
In der Eigenschaftsleiste des Trägers können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Trägerparameter
	Typ
	Status Umbauplanung
	Form des Trägers
	Höhenbezug
	Trägerbreite
	Trägerhöhe
	Höhen von Trägeroberkante zu roh Boden
	Abstand von Oberkante Träger
	Aussenträger
	Eigenschaften des Trägers (Material)
	Eigenschaften des Trägers (Darstellung)

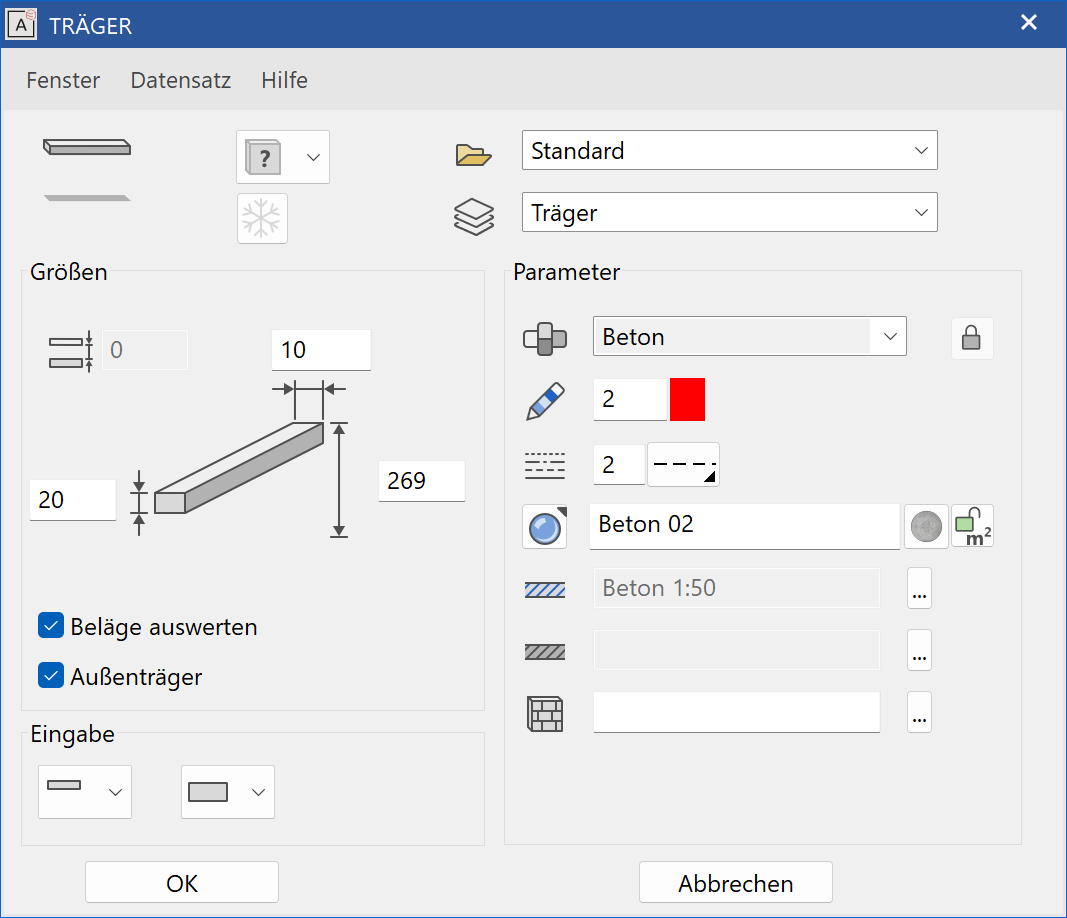

Trägerparameter ¶

girder_params_
Die Trägerparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernden Träger geöffnet werden.

Allgemeine Parameter ¶

Status Umbauplanung
Einfrieren
Typ
Layer

Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

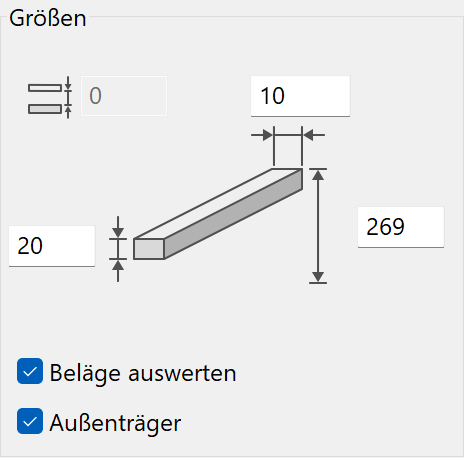

Grössen ¶

girder-parameter-dimensions
Je nach Trägerquerschnitt (rechtwinklig, frei) und Höhenschnitt sind andere Felder einstellbar oder vergraut.

Abstand von Oberkante Träger ¶

distance-from-top-edge
Ist nur aktiv beim Höhenbezug "Träger bis OK Decke". Klebt der Träger nicht an der Decke, sondern hat einen fixen Abstand zu dieser, soll nicht der Höhenbezug auf frei gestellt werden, sondern soll mit diesem Abstand gearbeitet werden. Dies verkleinert den Aufwand nach einer Änderung an den Baukörpereinstellungen.

Beläge auswerten ¶

Die Flächen werden beim Deckendeckbelag des Raumes mit dem Belag der Raumbeschriftung angefügt.

Aussenträger ¶

Die Auswertung unterscheidet Träger im Innen- und Aussenbereich.

Eingabe ¶

Höhenbezug - Träger bis Decke ¶

girder_storeyref_top_
Der Träger bis Decke schliesst mit seiner Oberkante immer bis Geschosshöhe. Niveauböden und Dächer werden nicht berücksichtigt.

Höhenbezug - Freier Träger ¶

girder_storeyref_free_
Die Höhenlage des Trägers kann frei eingestellt werden. Bei Änderungen an den Baukörpereinstellungen ändert sich die Lage nicht.

Geometrie des Trägers – rechtwinklig ¶

column_shape_rect_
Eingabe bei den Grössen durch Breite und Höhe.

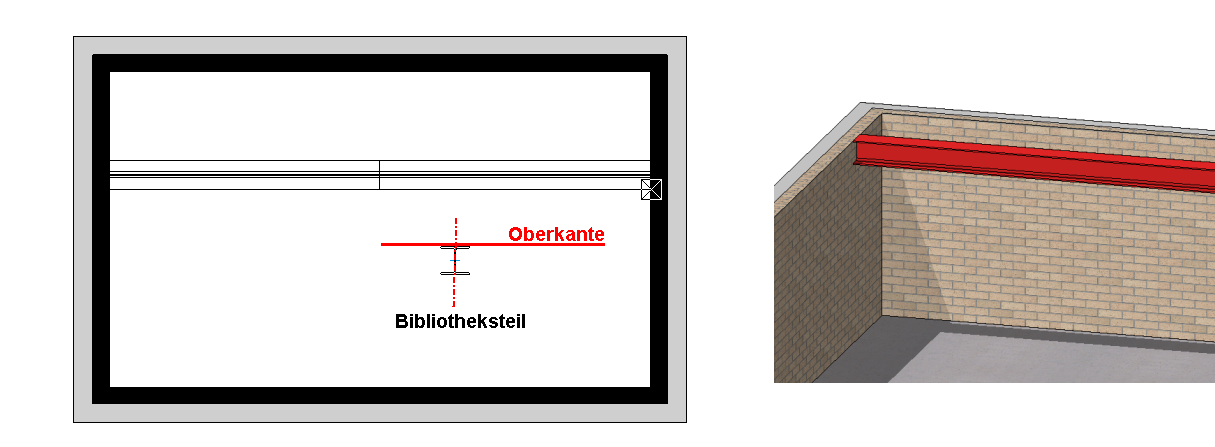

Geometrie des Trägers – frei ¶

input_cont_
Vorgängig muss ein Querschnitt gezeichnet werden. Der Querschnitt kann bequem im Grundriss normal zum Betrachter gezeichnet werden. Dies kann auch ein Bibliotheksteil (Stahlträger) sein. Beim Erstellen des Trägers wird nach einer Kontur gefragt, dann Start-/Endpunkt und schlussendlich die Richtung.
girder-shape-freeform

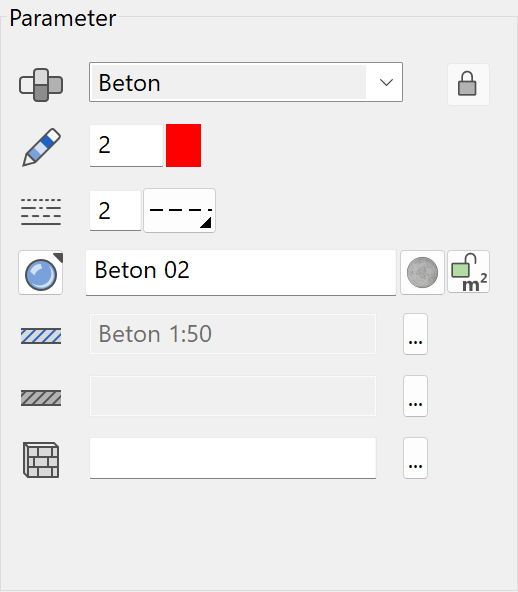

Parameter ¶

girder-parameter-parameter

Material und dessen Verkettung ¶

material-concrete-locked
Details unter Wand > Eigenschaftsleiste.

Stift- / Linientyp für Grundriss ¶

pen-controls
line-controls
Details unter Wand > Eigenschaftsleiste.

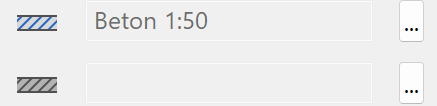

Stift und Schraffurparameter ¶

Der Stift für die Schnittdarstellung kann nicht eingestellt werden. Dieser wird aus der Darstellungstiefe des Materials entnommen.
hatching-parameters
Details unter Wand > Eigenschaftsleiste.

Farbmodus / Materialmodus ¶

colour-selection-field material-selection-field
Details unter Wand > Eigenschaftsleiste.

Verknüpfung mit Raumparametern ¶

lock_area_open_
Ist die Sperrung nicht gesetzt (Schlösschen offen), hat das Material, dass in den Raumparametern eingestellt ist Vorrang. Ist die Sperrung jedoch aktiv (Schlösschen zu), wird das Material des jeweiligen Bauteiles dargestellt und nicht das der Raumbeschriftung. Diese Einstellung hat keinen Einfluss auf die Auswertung.

3D-Schraffur ¶

3d-hatching-field
Details unter Wand > Eigenschaftsleiste.
