Achsraster erstellen ¶
 |
Werkzeugleiste AR-Objekte |
| Menü AR-Objekte > Achsraster |
Mit einem Klick auf die Erstellfunktion des Achsrasters sind die Einstellungen des zuletzt gezeichneten Achsrasters aktiv und das Achsraster kann sofort gesetzt werden.
Der Achsraster besteht aus zwei orthogonalen Achsen der horizontalen X-Achse und der vertikalen Y-Achse. Für gedrehte Achssysteme muss der Raster auf einem gedrehten Koordinatensystem erstellt werden. Siehe Funktion KOORDINATENSYSTEM DEFINIEREN.
Eigenschaftsleiste d. Achsrasters ¶
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion ACHSRASTER ERSTELLEN gestartet wird oder wenn ein bestehendes Achsraster bearbeitet wird. In der Eigenschaftsleiste des Achsrasters können die Hauptwerte manipuliert werden.
Achsrasterparameter ¶
Die Achsrasterparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf das zu ändernde Achsraster geöffnet werden.
Allgemeine Parameter ¶
Status Umbauplanung (nur in ELITECAD Architektur)
Einfrieren (nur in ELITECAD Architektur)
Typ
Layer
Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.
Stift- / Linientyp ¶
Stift- und Linientyp der Rasterlinien.
Geometrie ¶
Die Einstellungen sind in eine Spalte für die X-Achse und eine Spalte für die Y-Achse unterteilt. Ist die Y-Achse gleich der X-Achse kann die Option "gleich" in der mittleren Spalte gesetzt werden.
Verbessert · 16 R1 · Neuerungen
In den beiden Tabellen werden die Anzahl der Rasterlinien in X- und Y-Richtung und deren Abstände festgelegt.
Zeile einfügen
Zeile am Ende anfügen
Zeile löschen
Der Offset definiert den Achsenüberstand über die Achsenschnittpunkte an den Rändern der Rasterfläche. Der Offset kann einseitig oder beidseitig sein.

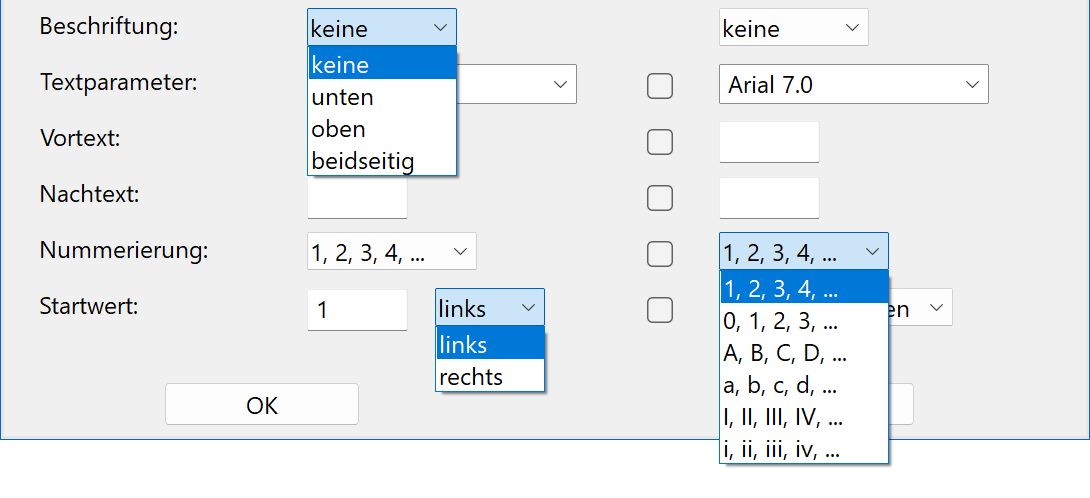

Beschriftung ¶
Die Beschriftung der Achsen kann beidseitig oder einseitig eingestellt werden. Der Text wird über einen vordefinierten Textparameter gesteuert. Für die Nummerierung stehen diverse Formate zur Auswahl. Für die Nummerierung kann der Startwert festgelegt werden, sowie ob die Nummerierung von links nach rechts oder von rechts nach links steigen soll.
Fassadenraster erstellen ¶
 |
Werkzeugleiste AR-Objekte |
| Menü AR-Objekte > Fassadenraster |

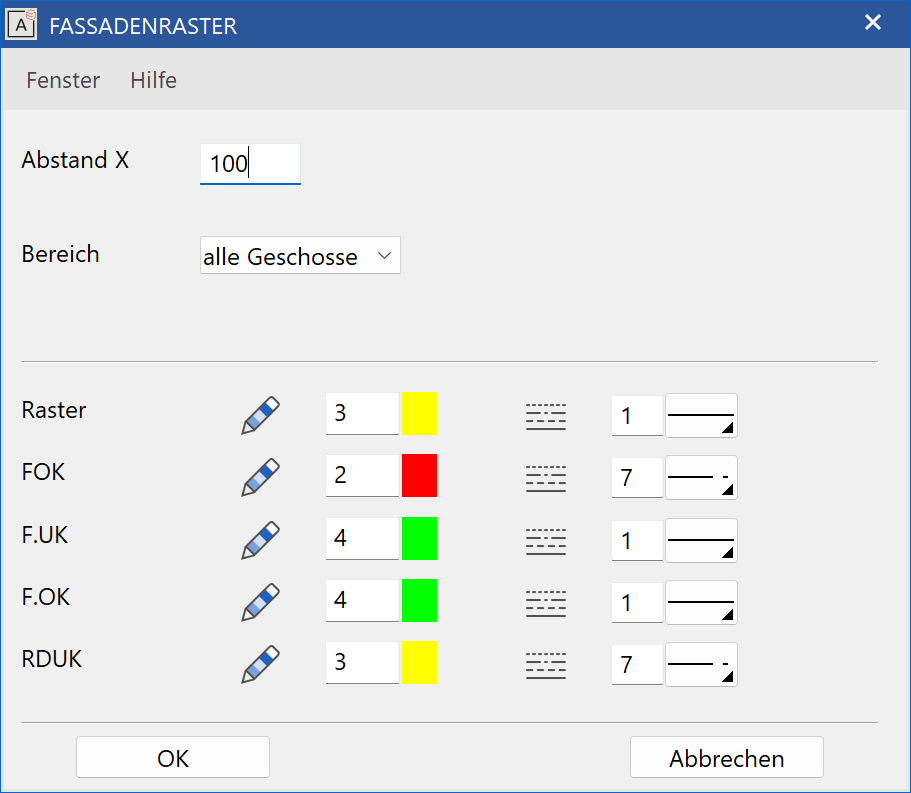

Das Fassadenraster übernimmt die Höhen der Baukörpereinstellungen und kann auf einer Gebäude-Aussenfassade gesetzt werden.
Der Vorschlagswert für den Abstand-X (=Raster) wird aus den Baukörpereinstellungen - Masssystem übernommen. Die Abstandswerte aller Höhenlinien ergeben sich aus den Werten in den Baukörpereinstellungen und können in dieser Maske nur in Stift- und Linientyp beeinflusst werden.
- FFB OK = Oberkante Fertigfussboden
- F.UK = Unterkante Fenster
- F.OK = Oberkante Fenster
- RDUK = Unterkante Rohdecke
Workshop
Fassadenraster erstellen
Legen Sie Ihre Arbeitsebene vor dem Ausführen dieser Funktion auf eine Fassaden-Aussenfläche.
Öffnen Sie die FASSADENRASTER ERSTELLEN Maske und bestätigen Sie diese mit
, nachdem Sie die gewünschten Werte eingetragen haben. Es wird nach der linken unteren und rechten oberen Position des Achsrasters gefragt.

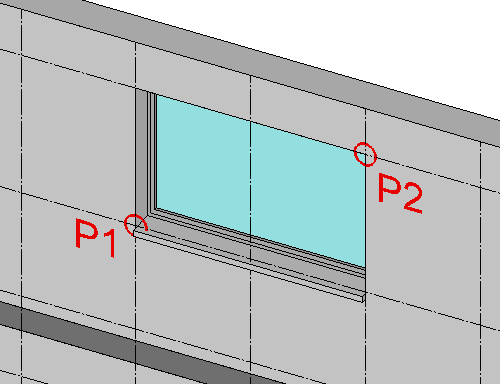

Nachdem der Fassadenraster gesetzt ist, können in derselben Arbeitsebene die Fenster aufgezogen werden. Alle Fenster werden automatisch dem entsprechenden Geschoss zugeordnet, auch wenn dieses Geschoss zum Zeitpunkt des Einbaus nicht aktuell ist.
