Dach ändern ¶
Änderungsfunktionen ¶
Beim Bearbeiten eines Daches stehen am Ende der Eigenschaftsleiste Änderungsfunktionen zur Verfügung.
Dachkontur ändern ¶
Die Kontur des Daches kann nachträglich geändert oder mit Öffnungen ergänzt werden.
Nach dem Auslösen der Funktion, wird das Dach auf die 2D-Kontur reduziert.
Mit den 2D Zeichenfunktionen kann die Kontur bearbeitet werden. Zu achten ist, dass die neue Kontur wieder ein geschlossenes Polygon ergibt (pro Dachfläche). Um die Funktion abzuschliessen muss die Funktion DACHKONTUR FERTIG gewählt werden. Diese erscheint links oben im Arbeitsbereich.
Tipp
Wird nach dem Wählen des Bodens auf einen Handle oder Gripper der Kontur geklickt, stehen Manipulationsfunktionen in der Eingabehilfe zur Verfügung.
Definitionspunkte ändern ¶
Mit dieser Funktion kann die Lage der Definitionspunkte nachträglich neu definiert werden. Es werden alle Punkte, die bei der Erstellung notwendig waren, erneut abgefragt.
Tipp
Bleiben gewisse Punkte unverändert, kann die Abfrage mit der Eingabe von "0" und Enter übersprungen werden.

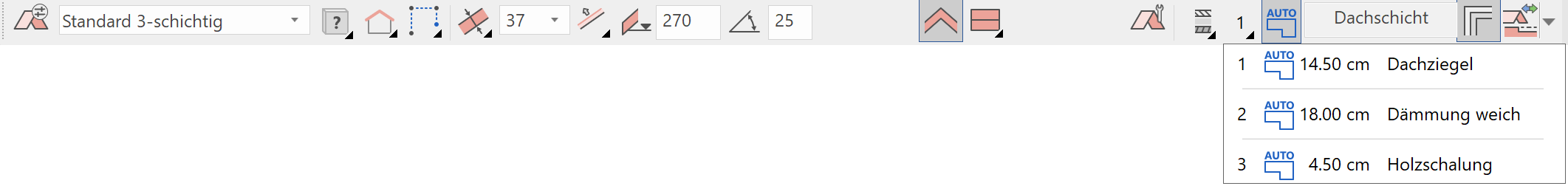

Umschaltung Hauptkontur/Schichtkontur ¶
Der Schalter gibt Zugriff auf die einzelnen Schichten, um diese unabhängig von der Geometrie der Hauptkontur zu verändern. Der Schalter gibt eine Liste mit den Schichten frei. Eine beliebige Schicht kann gewählt und manuell geändert werden.
Dies funktioniert gleich wie beim Boden.
Erweiterte Dachfunktionen ¶
Die Erweiterten Dachfunktionen werden in der Eigenschaftsleiste des Daches aufgerufen. Die Funktionen sind in einer eigenen Werkzeugleiste. Diese kann jederzeit wieder gelöscht werden. Die Funktionen können auch einzeln im Menü ÄNDERN > DACH aufgerufen werden.
Krüppelwalm erzeugen ¶
Ein Krüppelwalm lässt sich am Giebel eines Daches erzeugen. Dieser Giebel kann durch ein Satteldach oder mit variabler Neigung definierten Walmdaches (Fläche mit 90°) definiert sein.

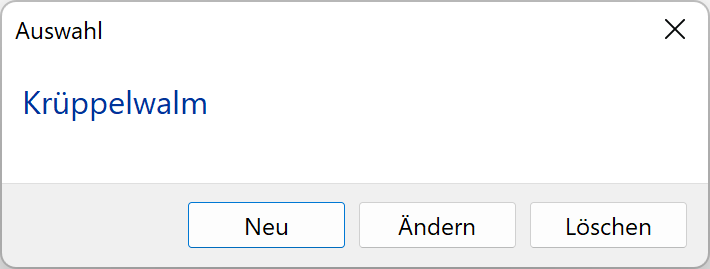

Bei "Neu", werden die "Position des Walms" (Firstpunkt des Giebels) und die "Dachneigung" abgefragt. Danach muss die Höhe der Krüppelwalm-Traufkante angegeben werden. Die bestehende Firsthöhe wird dabei vom Programm ermittelt und angeboten.
Mit "Ändern" kann ein bestehender Krüppelwalm angewählt und bearbeitet werden. Mit "Löschen" kann ein Krüppelwalm durch Anwählen gelöscht werden.
Höhenschnittlinie ¶
Die Höhenschnittlinie wird im Detail im nächsten Abschnitt beschrieben.
Verschneiden von Dachflächen ¶
Diese Funktion dient zum Verschneiden von Dachflächen. Es stehen 2 Optionen zur Auswahl.
Direkt: Das Dach wird verschnitten, Änderungen werden nicht angepasst.
Verknüpfung: Änderungen von Winkeln und Höhen beider Dächer werden aktualisiert.

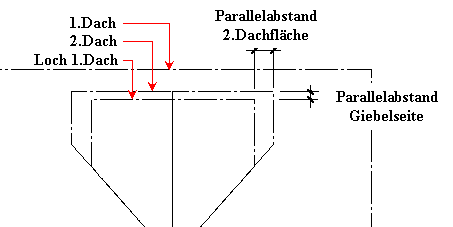

Grundsätzlich gilt, dass immer der höhere Teil einer Dachfläche die untere verschneidet. Bei der Verschneidung immer zuerst die Dachfläche wählen, die den Ausschnitt bekommen soll. Für die zweite Dachfläche können Parallelabstände eingegeben werden, die den Ausschnitt im Hauptdach verkleinern.
Erklärung
Überhängende Dachformen sind für das Verschneiden nicht geeignet.
Schnittlinien von Dachflächen ¶
Mit dieser Funktion kann die Verschneidungslinie der Dachunterkante zweier Dachflächen erzeugt werden. Die Funktion dient als Hilfsmittel zum Erstellen der Dachausmittlung verschieden geneigter Dachflächen. Diese können anhand dieser Linien mit der Änderungsfunktion DACHKONTUR ÄNDERN korrigiert werden.
Die Schnittlinie wird mit dem aktuellen Stift- / Linientyp erzeugt und ist auch in ihrer 3D-Lage sichtbar.
Höhe in Punkt ¶
Misst an einem beliebigen Punkt im Dachbereich die Ober- und Unterkante des Daches in Bezug zur Geschossebene (roh Boden). Die Werte werden im Infofenster ausgegeben.
Spitzboden erstellen ¶
Um einen Spitzboden zu erstellen ist ein Flachdach zu erstellen und dieses zu einem Spitzboden zu erklären. Der Spitzboden kann anschliessend mit anderen Dachflächen verschnitten werden.

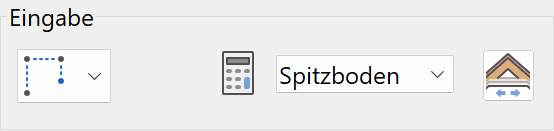

Einstellung beim Flachdach ¶
Das Flachdach ist auf den Typ Spitzboden zu ändern.

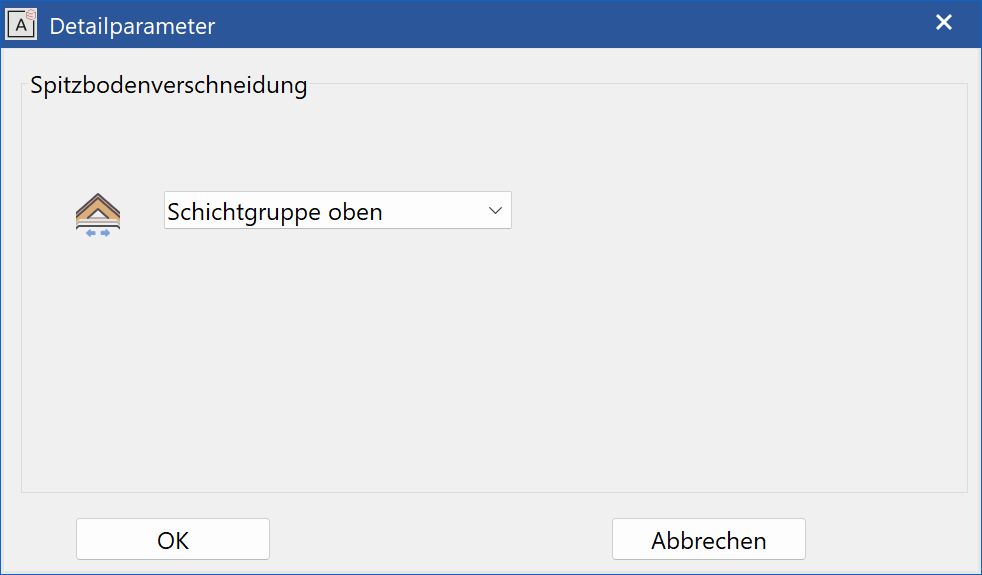

Detailparameter Spitzboden ¶
In den Detailparametern wird die Schichtgruppe für die Verschneidung mit anderen Dachflächen ausgewählt.
Höhenschnittlinie erstellen ¶
Die Funktion HÖHENSCHNITTLINIE erzeugt eine 2D Linie, die einen Schnitt des Daches mit einer ebenen Fläche in einer vorgegebenen Höhe repräsentiert.
Eigenschaftsleiste der Höhenschnittlinie ¶
Die Eigenschaftsleiste ist sichtbar, sobald die Funktion HÖHENSCHNITTLINIE ERSTELLEN gestartet wird oder wenn eine bestehende Höhenschnittlinie bearbeitet wird.
In der Eigenschaftsleiste können die Hauptwerte manipuliert werden.
| Funktion | Beschreibung |
|---|---|
|
Es gibt kein Parameterfenster |
 |
Typ |
 |
Status Umbauplanung |
 |
Datensatz speichern / löschen |
 |
Beschriftung ein / aus |
 |
Font |
 |
Poliervermassung |
 |
Eigenschaften der Höhenschnittlinie (Darstellung) |
 |
Dachseite |
 |
Höhe |
 |
Höhenbezug |
|
Höhenbezug Beschriftung |
 |
Einzelne Dachfläche / ganzes Dach |
 |
Automatisch / manuell |
Allgemeine Parameter ¶
- Status Umbauplanung
- Typ
- Datensatz speichern / laden
Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.
Beschriftung ¶
Die Beschriftung kann aktiviert und deaktiviert werden.
Font ¶
Hier kann der Font für die Beschriftung gewählt werden.
Poliervermassung ¶
Stellt die Art der Vermassung um
Eigenschaften für die 2D-Darstellung ¶
2D-Darstellung der Höhenschnittlinie
Dachseite ¶
Auswahl der Dachseite, die für die Verschneidung verwendet wird.
Höhe ¶
Dieser Wert bestimmt die Höhe für die Verschneidung.
Höhenbezug ¶
Der Höhenbezug ist entweder Oberkante Rohdecke oder Fertigfussboden.
Einzelne Dachfläche / ganzes Dach ¶
Die Höhenschnittlinie wird entweder für eine einzelne Dachfläche oder für das gesamte Dach generiert.
Automatisch / manuell ¶
Wenn der Modus automatisch aktiv ist, wird eine Reihe von Feldern deaktiviert und die Einstellungen automatisch gewählt.
