Eigenschaftsleiste des Bodens

Die Eigenschaftsleiste ist sichtbar, sobald die Funktion BODEN ERSTELLEN gestartet wird oder wenn ein bestehender Boden bearbeitet wird.
In der Eigenschaftsleiste des Bodens können die Hauptwerte eingestellt werden.

Funktion	Beschreibung
	Bodenparameter
	Typ
	Status Umbauplanung
	Art der Eingabe
	Höhenbezug
	Bodendicke
	Bodenhöhe
	Bodentyp
	Auswerten als
	Ansicht als Hüllkörper
	Eigenschaften des Bodens (Material)
	Eigenschaften des Bodens (Darstellung)
	Umschalter Hauptkontur/Schichtkontur
	Änderungsfunktionen

Bodenparameter

Die Bodenparameter können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernden Boden geöffnet werden. Die Maske ist dreispaltig. Zuerst die Allgemeinen Einstellungen mit den Grössen und der Eingabe, dann die Einstellungen der einzelnen Schichten und zuletzt die Vorschau.

Allgemeine Parameter

• Status Umbauplanung
• Einfrieren
• Typ
• Layer

Die allgemeinen Parameter für Architektur Objekte werden in Kapitel Architektur Objekte beschrieben.

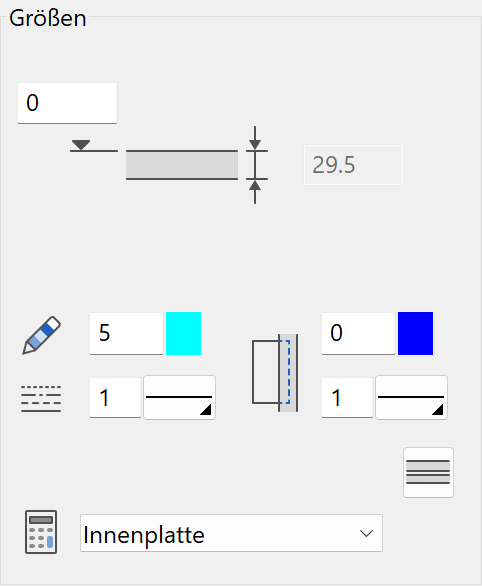

Grössen



In diesem Feld werden allgemeine Werte festgelegt, wie Dicke, Höhenlage, Gefälleeinstellungen, Grundrissdarstellung und Darstellung der Seitenansicht.

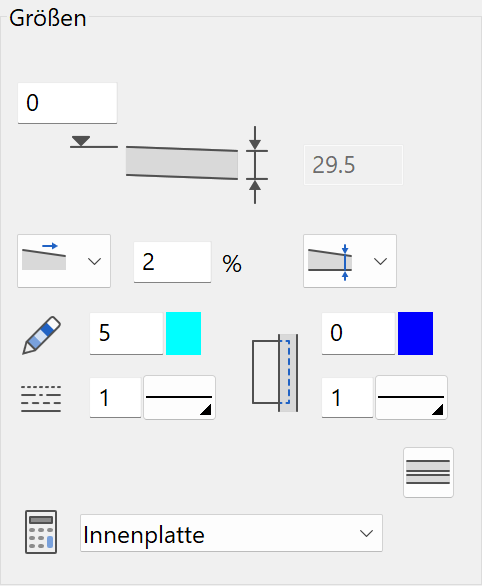

Gefälleeinstellungen

Verbessert · 16 R1 · Neuerungen

Diese Einstellungen sind nur sichtbar bei einem schrägen Boden.
Es gibt 4 Definitionsarten

Gefälle	Steigung	Definition über 3 Punkte	Gefälle über Abfluss
			Höhe

Bei der Definitionsart Gefälle und Steigung wird der Boden über 2 Punkte definiert. Bei der Definitionsart Gefälle über Abfluss wird die Position des Abflusses abgefragt. Hier kann auch eine Bodenöffnung angegeben werden.

1.Punkt: Punkt für Oberkante
Bei diesem Punkt wird die Höhenlage des Bodens gemessen.

2.Punkt: Punkt für Gefällerichtung / Steigungsrichtung
Dieser Punkt gibt die Richtung des Gefälles oder der Steigung an.

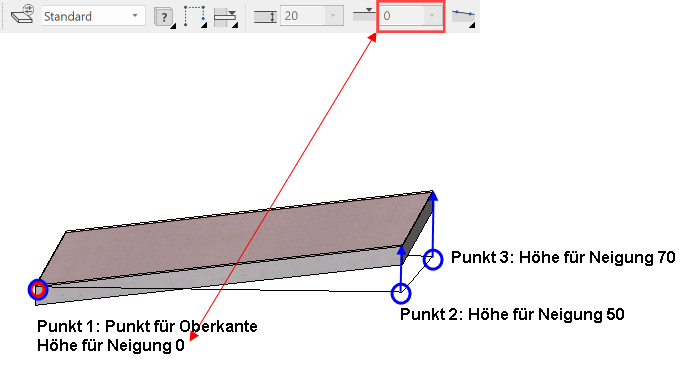

Bei der Definitionsart Definition über 3 Punkte wird die Neigung über 3 Punkte festgelegt.
Beim Erstellen des Bodens wird beim ersten Punkt die Höhe des Bodens abgetragen. Zusätzlich muss die erste Höhe für die Neigung bestimmt werden, dann folgen die beiden anderen Punkte mit der Abfrage nach der jeweiligen Höhe für die Neigung. Durch die drei Höhenpunkte wird eine gedachte Fläche gelegt und parallel verschoben bis die Fläche durch den Punkt für die Oberkante führt.

Wird bei der Höhe für die Neigung beim ersten Punkt der gleiche Wert wie im Feld Höhenlage eingetragen, führt der Boden direkt durch die 3 Punkte.

Schichtdicke für konischer Boden



Ist die Bodenoberkante nicht parallel zur Bodenunterkante (Einstellbar in den einzelnen Schichten), muss bestimmt werden, ob die Schichtdicke der maximale oder der minimale Wert ist.

Grundrissdarstellung

Die beiden Werte sind für die Darstellung des Bodens im Grundrissplan. Die Grundrisskontur entspricht immer der gezeichneten Hauptkontur. Einzelne Schichtänderungen werden nicht abgebildet. Die linke Spalte ist für frei liegende Kanten des Bodens, die rechte Spalte für die Kanten unter einer Wand.

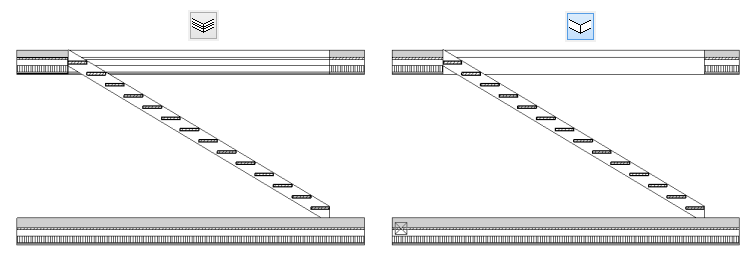

Ansicht als Hüllkörper



Bei mehrschichtigen Böden kann es Sinn machen nur den Hüllkörper abzubilden. Bei einem Schnitt durch ein Treppenloch mit Ansicht an einen mehrschichtigen Boden.

Schnitt durch Treppe

Ausgewertet als

Die Funktion BODEN kann für verschiedene Bauteile benutzt werden. Damit diese Bauteile in der richtigen Auswertungsliste erscheinen, muss der Verwendungszweck definiert werden.

Eingabe

Art der Eingabe

Es stehen zwei Arten der Eingabe zur Auswahl:
Eingabe direkt über ein Polygon
Eingabe über eine vordefinierte Kontur

Kontur über Polygon eingeben

In der Eingabehilfe stehen die Zeichnungsfunktionen POLYGON, RECHTECK, RECHTECK DURCH SEITENKANTE UND HÖHE; KREIS, ELLIPSE, SPLINE, PARALLEL-KONTUR und REGELMÄSSIGES VIELECK zur Auswahl.

Beim Polygon ist zu achten, dass es geschlossen wird.

Boden definieren mit vorhandener Kontur

Vor dem Starten der Funktion BODEN muss mit den Zeichnungsfunktionen ein Umriss gezeichnet werden. Aus diesem Umriss wird der Boden erzeugt.

Höhenbezug

Der Höhenbezug legt die Relation zum Modell fest. Es stehen die Bezüge freier Boden, Geschossboden und Niveauboden zur Verfügung.

Freier Boden

Der freie Boden stellt sich als unabhängiger Boden dar. Er beschneidet keine Wände und Fussböden werden nicht berücksichtigt.
Möglicher Verwendungszweck: Darstellung abgehängter Decken, Podeste, Fundamente (wenn kein eigenes Fundamentgeschoss definiert ist)

Geschossboden laut Höhenschnitt

Der Geschossboden wird in seiner Dicke und Höhenlage durch die Geschossliste bestimmt, daher sind die Eingabefelder Dicke und Oberkante ausgegraut. Der Geschossboden ist immer der Rohfussboden des aktiven Geschosses. Alle Geschosswände des aktiven Geschosses beginnen auf dem Geschossboden oder einem Niveauboden des Geschosses.

Niveauboden für versetzte Geschosse

Der Niveauboden ist in seiner Höhe und Dicke frei definierbar. Alle Geschosswände des aktiven Geschosses beginnen auf dem Geschossboden oder einem Niveauboden des Geschosses. Liegen Geschoss- und Niveauboden im gleichen Geschoss übereinander, beginnen die Geschosswände immer auf dem höher liegenden Boden.

Bodentyp



Es kann zwischen einem geraden Boden und einem schrägen Boden gewählt werden.

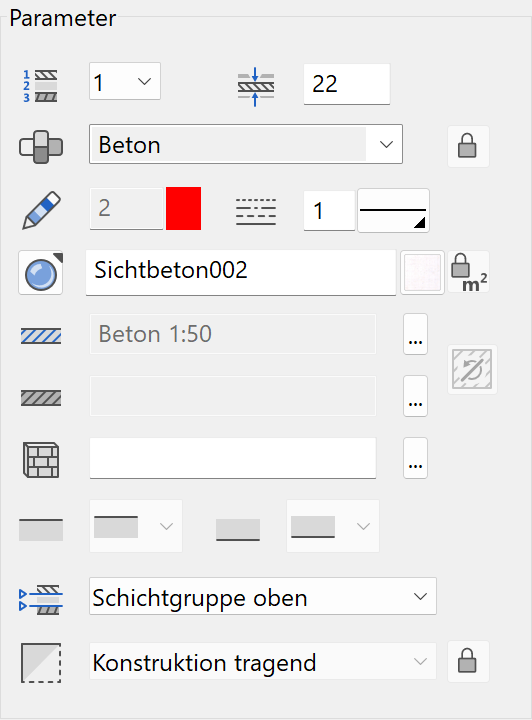

Parameter

Im Abschnitt Parameter sind die Einstellungen der aktiven Bodenschicht.

Nummer der aktiven Schicht

Bei mehrschichtigen Böden kann die gewünschte Schicht gewählt werden, um die Einstellungen vorzunehmen. Anstatt die Nummer zu wählen, kann in der Vorschau direkt auf die Schicht geklickt werden.

Dicke der aktiven Schicht

Material und dessen Verkettung

Details unter Wand > Eigenschaftsleiste.

Stift und Schraffurparameter

Details unter Wand > Eigenschaftsleiste.

Farbmodus / Materialmodus

Details unter Wand > Eigenschaftsleiste.

Material der Raumbeschriftung

3D-Schraffur

Details unter Wand > Eigenschaftsleiste.

Schichtneigung

Diese Option ist nur aktiv bei einem schrägen Boden.
Jede Schichtgrenze kann einzeln bestimmt werden, ob sie im Gefälle liegt oder nicht.
Ein Boden kann nur eine Neigung haben, aber kombiniert mit unten oder oben horizontal.

Beispiel

Schichtgruppe

Die Schichten werden in Schichtgruppen eingeteilt. 3 Schichtgruppen stehen zur Verfügung: oben, mitte und unten. Die Schichtgruppen regeln die Verschneidung mit den Schichten der Wand. Die Verschneidung entsteht, in dem den Wandschichten zugewiesen wird, bis zu welcher Schichtgruppe sie führen sollen. Bei der Zuteilung einer Schichtgruppe muss die Gesamtkonstruktion mit der Wand beachtet werden.

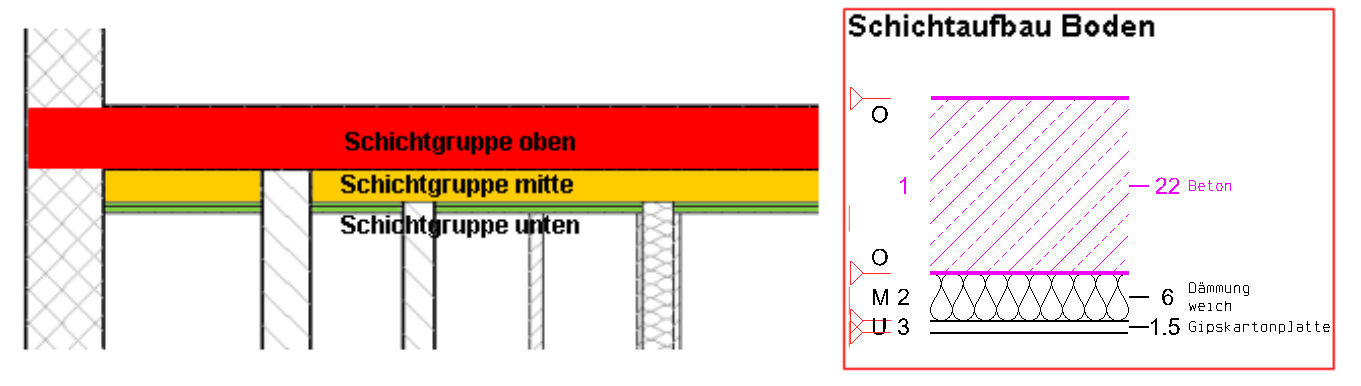

Beispiel Schnitt durch Kellergeschossdecke:
Situation

Den einzelnen Bodenschichten die Schichtgruppe zuweisen.

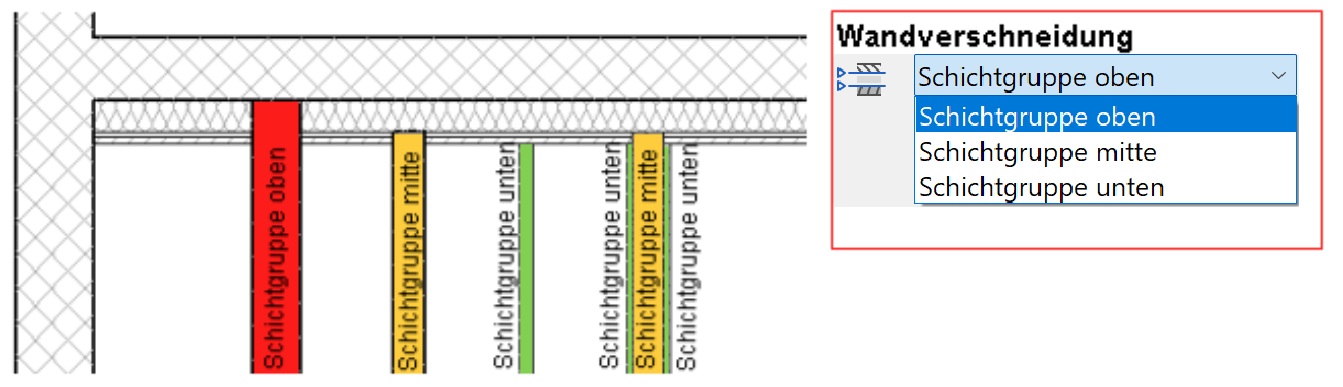

Den einzelnen Wandschichten bei der Einstellung Wandbegrenzung oben zuweisen, bis zu welcher Schichtgruppe des Bodens sie führen sollen.

Schichtart

Details unter Wand > Eigenschaftsleiste.

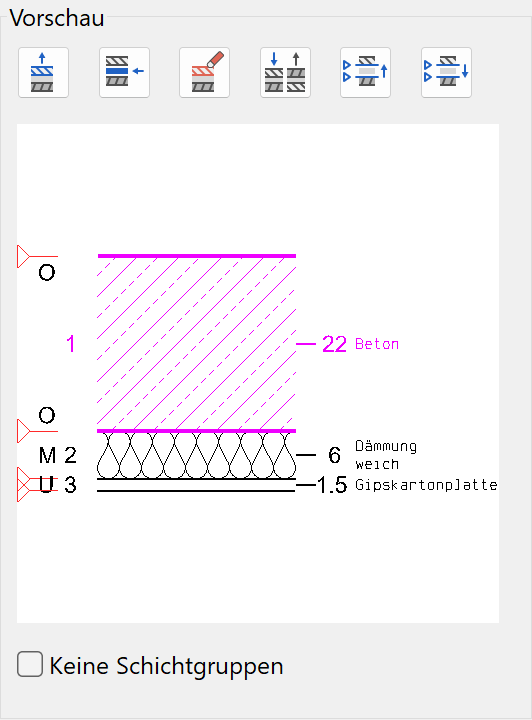

Vorschau

In der Vorschau ist die aktuelle Konstruktion abgebildet. Es können Schichten angefügt, gelöscht oder getauscht werden. Jede Schicht muss einer Schichtgruppe zugeordnet werden. Die Schichtgruppe ist seitlich mit O, M und U (oben, mitte und unten) gekennzeichnet. Wird in der Vorschau auf eine Schicht geklickt, werden dessen Parameter angezeigt.

Bodenschicht anhängen

Details unter Wand > Eigenschaftsleiste.

Bodenschicht einfügen

Details unter Wand > Eigenschaftsleiste.

Bodenschicht löschen

Details unter Wand > Eigenschaftsleiste.

Bodenschichten vertauschen

Details unter Wand > Eigenschaftsleiste.

Schichtgruppe nach oben / unten erweitern



Die Schichtgruppe der aktiven Schicht wird um eine Schicht nach oben oder nach unten erweitert.

Keine Schichtgruppen

Die Schichtgruppen werden aufgehoben. Die Wände berücksichtigen nur noch den Höhenbezug des Bodens oder manuell veränderte Schichtkonturen.
