Objektarten

In der folgenden Auflistung werden alle Objektarten beschrieben, auch jene, welche nur in BIM2COST ausgewertet werden.
Ein einschichtiges CAD-Bauteil kann zu mehreren Objektarten ausgewertet werden, bestehend aus Haupt-Objektart und Unter-Objektarten. Diese werden im Auswertungsmanager gleichwertig (nicht hierarchisch) aufgelistet.

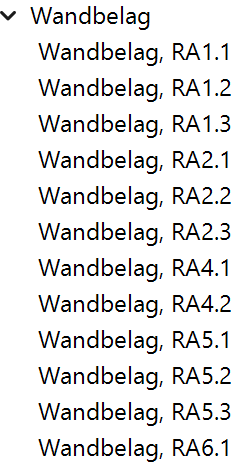

Doku-Text

Die Architektur-Objekte werden geschoss- und baukörperbezogen ausgewertet und in die MySQL-Datenbank geschrieben.
Jedes ausgewertete Objekt erhält einen Doku-Text (z. B. WA3), bestehend aus einem Vortext für den CAD-Objekttyp (z. B. WA) und einer fortlaufenden Doku-Nummer (z. B. 3).
Bei Raumoberflächen auf Wänden wird die Doku-Nummer als Dezimalzahl angezeigt, wenn verschiedene Untergründe vorhanden sind. Vor dem Dezimalpunkt ist die Raumnummer, hinter dem Dezimalpunkt die Nummer für die verschiedenen Untergründe.
Im Auswertungsmanager wird der Doku-Text hinter der Objektart angezeigt.

Haupt-Objektarten und Unter-Objektarten

Die Aufteilung in Haupt-Objektarten und Unter-Objektarten ist im folgenden Abschnitt CAD-Böden, Innenplatte und Aussenplatte detailliert beschrieben. Für alle CAD-Objekte gilt die gleiche Aufteilungsart.
Bei einem CAD-Objekt, welches in verschiedene Schichten aufgeteilt sein könnte, wird immer eine Haupt-Objektart ausgewertet.
Wenn ein CAD-Objekt aus mehreren Schichten bestehen könnte (z. B. durch Import eines IFC-Modells, bei welchem im Fremd-CAD ein Dach mit mehreren Schichten definiert wurde oder durch die Aufteilung in verschiedene Schichten in BIM2COST), dann werden Unter-Objektarten "Schicht" ausgewertet.
Zusätzlich werden Unter-Objektarten ausgewertet, welche die Eigenschaft Konstruktion oder Bekleidung haben. Eine Bekleidung kann aus mehreren Schichten bestehen.

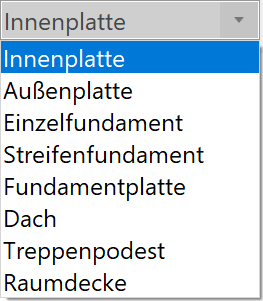

CAD-Böden

Einzelfundamente, Streifenfundamente und Fundamentplatten

Objektart: Fundament

Unterscheidung im Fenster "Werte und Attribute" durch das Attribut Form

Innenplatte und Aussenplatte

Haupt-Objektart: Decke

Objektart Decke beinhaltet alle folgenden Unter-Objektarten.

Unter-Objektart: Bodenschicht

Die Decke enthält im Normalfall nur eine Bodenschicht. Durch den Import von IFC-Modellen könnten jedoch mehrere Bodenschichten entstehen, wenn CAD-Böden im Fremd-CAD so definiert wurden.

Unter-Objektart: Bodenkonstruktion

Bodenkonstruktion ist mit der Eigenschaft Tragkonstruktion gleichzusetzen. Diese Objektart wird in BIM2COST für die Kostenermittlung benützt.

Unter-Objektart: Bodenbekleidung

Nur in BIM2COST. Wird in BIM2COST mit dem Schichteditor eine Schicht mit Schichttyp E (Bekleidung) definiert, dann erhält er die Eigenschaft Bodenbekleidung. Alle Objektarten mit der Bezeichnung Bekleidung können aus mehreren Schichten bestehen.
(Wird in BIM2COST mit dem Schichteditor gearbeitet, dann ändern sich nur die Eigenschaften, nicht aber die Darstellung im CAD).

Dach

Hinweis

Diese Option ist speziell für Anwender vorgesehen, welche mit der schweizerischen Kostenermittlungsart eBKP-H und mit BIM2COST arbeiten.
Gemäss eBKP-H müssen Decken welche unter Aussenräumen oder unter der Aussenhülle des Gebäudes liegen als Dach definiert werden.

CAD-Böden, welche als Dach bezeichnet wurden, werden in der speziellen Liste "Betondecken" in der Gruppe Dächer bzw. in der Liste "Betondächer" in der Gruppe Fundamente und Decken (Schweiz) aufgelistet.

Tipp

In ELITECAD CAD-Böden als Aussenplatte bezeichnen, damit diese in der Liste Betondecke aufgelistet wird.
In BIM2COST kann diese Definition dann auf Dach geändert werden.

Haupt-Objektart: Dach

Objektart Dach beinhaltet alle folgenden Unter-Objektarten.

Unter-Objektart: Dachschicht

Ein Dach kann aus mehreren Schichten bestehen.

Unter-Objektart: Dachkonstruktion

Eigenschaft: Tragkonstruktion

Unter-Objektart: Dachhaut

Nur in BIM2COST mit dem Schichteditor möglich oder bei IFC-Modellen
Die Dachhaut kann aus mehreren Schichten bestehen.

Material

Ein CAD-Boden mit dem Material Beton (oder mit einem Synonym) wird dem Gewerk (Arbeitsgattung) Betondecken zugeordnet und in der gleichnamigen Liste aufgeführt.

Wände

Hinweis

Hinweis zu BIM2COST: Anwender, welche mit BIM2COST arbeiten, müssen bei den Wänden die Eigenschaft aussen oder innen einstellen.

Tragend/nichttragend

Die Einstellung bei den Wänden beeinflusst die Eigenschaft bei den Unter-Objektarten.

Haupt-Objektart: Wand

Objektart Wand beinhaltet alle folgende Unter-Objektarten.

Unter-Objektart: Wandschicht

Eine Wand kann aus mehreren Schichten bestehen.

Unter-Objektart: Wandkonstruktion

Eigenschaftsbezeichnung: Einschichtige Wände werden immer als Wandkonstruktion ausgewertet, unabhängig ob diese als tragend oder nichttragend definiert wurden (Ausnahmefall in ELITECAD).
Bei mehrschichtigen Wänden wird die tragende Schicht als Wandkonstruktion ausgewertet.

Unter-Objektart: Wand(-bekleidung)

Die Objektart Wand(-bekleidung) wird bei Wandbekleidungen und bei Ständerwänden ausgewertet.
Eigenschaftsbezeichnung für nichttragende Schichten. Alle nichttragenden Schichten werden als Wandbekleidung ausgewertet und können aus mehreren Schichten bestehen.

Wandbekleidungen werden bei der Wandachse gemessen.

Mehrschichtige Aussenwände müssen so gezeichnet werden, dass die Wandachse auf der Aussenseite liegt. Alle Schichten der Bekleidung (z. B. Aussendämmungen, WDVS) werden dann auf der Aussenseite gemessen und in Abhängigkeit der Materialnamen in der Liste Aussendämmungen aufgelistet.

Bei Systemwänden, z. B. Ständerwände mit Beplankungen aus Gips, müssen alle Schichten als nichttragend definiert werden. Besteht eine Wand nur aus nichttragenden Schichten, dann wird diese ebenso als Objektart Wand(-bekleidung) ausgewertet und in Abhängigkeit der Materialnamen bei den Gipswänden aufgeführt. In der Liste Wände Trockenbau werden dann alle Schichten gesamthaft ausgewiesen (entsprechend wie die Systemwände gemessen und abgerechnet werden).

Material

Die Materialnamen der Schichten steuert die Zuordnung zum Gewerk (Arbeitsgattung).

CAD-Dach

Haupt-Objektart: Dach

Objektart Dach beinhaltet alle folgenden Unter-Objektarten.

Unter-Objektart: Dachschicht

Normal: 1 Dachschicht. In BIM2COST sind mehrere Dachschichten möglich.

Unter-Objektart: Dachkonstruktion

Eigenschaft: Tragkonstruktion

Unter-Objektart: Dachhaut

Nur in BIM2COST mit dem Schichteditor möglich oder bei IFC-Modellen. Die Dachhaut kann aus mehreren Schichten bestehen.

Unter-Objektarten aus Dachstuhl

Spezialfall: alle Objektarten des Dachstuhles sind auch Unter-Objektarten des Daches

Material

CAD-Dächer mit Material Beton werden in der Liste "Betondecken" in der Gruppe Dächer bzw. in der Liste "Betondächer" in der Gruppe Fundamente und Decken ausgegeben. Die übrigen Materialien werden bei der Liste "Dachflächen und -kanten" aufgeführt.

Dachstuhl

Haupt-Objektart: Dachstuhl

Bei der Objektart Dachstuhl sind diejenigen Konstruktionshölzer zusammengefasst, welche im gleichen Arbeitsgang gezeichnet wurden.
Beispiel für die Bezeichnung mit Doku-Text: Dachstuhl, DK117

Unter-Objektart: Konstruktionsholz

Beim Konstruktionsholz wird die Objektart Dachstuhl auf gleichartige Konstruktionshölzer aufgegliedert. Die an Kehlen und Graten anschliessenden Sparren sind nicht gleich lang. Es werden die gleichlangen Hölzer zusammengefasst.
Mit dem Doku-Text wird angegeben, um welche Art von Konstruktionsholz es sich handelt. Beispiel bei Sparren: Konstruktionsholz, SP117.4 (Sparren des Dachstuhles DK117, Abschnitt 4)

Treppen

Haupt-Objektart: Treppe

Unter-Objektart: Treppenabschnitt

Aufgeteilt in Podeste und Läufe

Material

Mit dem Treppenmaterial wird in BIM2COST die Zuordnung auf das Kostenelement gesteuert.

Geländer

Objektart: Geländer

Unterzüge

Objektart: Unterzug

Stützen

Objektart: Stütze

Mit der Bezeichnung innen/aussen wird in BIM2COST die Zuordnung auf das Kostenelement gesteuert.

Fenster

Objektart Fenster

Die Eigenschaft innen/aussen wird von der Wand übernommen, womit in BIM2COST die Zuordnung auf das Kostenelement gesteuert wird.

Material

Mit dem Fensterrahmenmaterial wird in BIM2COST die Zuordnung auf das Kostenelement gesteuert.

Glaselement

Objektart: Glaskonstruktion

Objektart: Türen

Objektart: Türe

Die Eigenschaft innen/aussen wird von der Wand übernommen, womit in BIM2COST die Zuordnung auf das Kostenelement gesteuert wird.

Räume

Haupt-Objektart: Raum

Auflistung von:

• Raumfläche gemäss Normen SIA 416, ÖNORM B 1800 und DIN 277
• Flächengliederung gemäss Normen SIA 416, ÖNORM B 1800 und DIN 277
• Flächentyp gemäss Normen ÖNORM B 1800 und DIN 277
• Raumvolumen gemäss Normen SIA 416, ÖNORM B 1800 und DIN 277
• Bewertete Wohnfläche
• Weitere Werte, jedoch ohne Raumbeläge (Raumbeläge in speziellen Objektarten)

Zu beachten ist, dass die verschiedenen Grundrissflächen im Raum verschieden sein können.

Beispiel

Eine niedrige Vormauerung, z. B. für Installationen, reduziert die Raumfläche nicht, jedoch den Bodenbelag.

Hinweis

Alle Raumbeläge sind Unter-Objektarten der Objektart Raum.

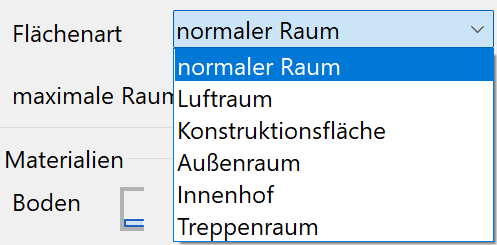

Raumarten

• Normaler Raum
• Luftraum: Bei Lufträumen, welche allseitig von raumtrennenden Wänden oder Raumtrennungen umschlossen werden. Lufträume, welche seitlich an ein Dach anschliessen dürfen nicht als Luftraum definiert werden. Hier wird der Raumbelag Wand des unteren Raumes automatisch hochgezogen.
• Konstr. Fläche: Für Raumbereiche, welche gemäss DIN 277, ÖNORM B1800 und SIA 416 zur Konstruktionsfläche gerechnet werden müssen. Die Raumbezeichnung kann für solche Räume jedoch weggelassen werden. ELITECAD berechnet die Konstruktionsfläche als Differenz der Geschossfläche und den Raumflächen.
• Aussenraum: Mit dieser Bezeichnungsart erhalten die Raumbeläge die Eigenschaft aussen. Damit wird in BIM2COST die Zuordnung zu den Kostenelementen gesteuert.
• Innenhof: Innenhöfe sind Aussenbereiche und werden nicht zur Innen- oder Aussengeschossfläche gerechnet.
• Treppenraum: Über Treppenläufen, bei der kein 3D-Fussboden erzeugt werden soll.

Raumbezeichnung bei Treppen

Die Raumbezeichnung bei Treppen muss immer im obersten Geschoss (beim Austritt) gesetzt werden. Somit muss im untersten Geschoss unter den Treppen keine vom übrigen Raum abgetrennte Raumdefinition gesetzt werden.
Damit werden auch die Normbestimmungen der DIN 277, ÖNORM B 1800 und SIA 416 erfüllt.

Tipp

Raum bei Treppen wird im oberen Geschoss gemessen.

Abzugs- und Zusatzflächen

Im Kapitel Raum ist beschrieben, wie Raumoberflächen mit zusätzlichen Materialien belegt werden können.
Diese Flächen werden in der Auswertung berücksichtigt.

Raumbelag Boden

Raumbeläge sind auch Unter-Objektarten von Räumen. Siehe auch Navigieren bei Räumen.

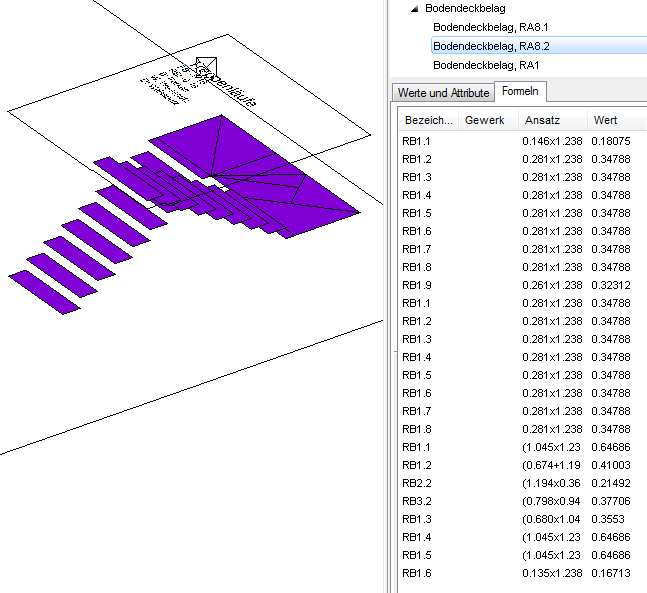

Bodenbeläge bei Treppen

Mit der Raumdefinition über den Treppen werden automatisch die Grundrissflächen als Bodenbelag gerechnet. Dieser kann bei den Unter-Objektarten visualisiert werden.

Haupt-Objektart: Bodenbelag

Die Bezeichnung der Bodenbeläge wird mit dem Doku-Text des Raumes ergänzt, z. B. Bodenbelag, RA1. Abzugs- und Zusatzflächen erhalten den Doku-Text CO mit der Raumnummer und die Nummer der Abzugsfläche, z. B. CO1.1. Objektart Bodenbelag beinhaltet alle folgenden Unter-Objektarten.

Unter-Objektart: Bodenbelagsschicht

Ein Bodenbelag kann in mehrere Schichten aufgeteilt werden.
Bezeichnung: Doku-Text des Raumes, Schichtnummer,
z. B. Bodenbelagsschicht, RA1.1.1 oder bei Abzugs- und Zusatzflächen CO1.1.1

Unter-Objektart: Bodendeckbelag

Eigenschaftsbezeichnung. Ein Bodendeckbelag kann aus mehreren Schichten bestehen.
Bezeichnung sinngemäss Bodenbelag, z. B. Bodendeckbelag, RA1.1 / Bodendeckbelag, CO1.1

Unter-Objektart: Bodenbelagsunterschicht

Eigenschaftsbezeichnung für die Schichten unter dem Bodendeckbelag. Die Objektart Bodenbelagsunterschicht kann aus mehreren Schichten bestehen.
Bezeichnung sinngemäss Bodenbelag, z. B. Bodenbelagsunterschicht, RA1.1 /Bodenbelagsunterschicht, CO1.1

Raumbelag Decke

Deckenbelag bei Treppen

Bei Treppen, welche über einer Raumdefinition liegen wird automatisch bei der Treppenuntersicht die wahre Fläche gerechnet (bei Treppenläufen schräg gemessen).

Haupt-Objektart: Deckenbelag

Bezeichnung: Deckenbelag, RA1 / Deckenbelag, CO1.1

Unter-Objektart: Deckenbelagsschicht

Bezeichnung: Deckenbelagsschicht, RA1.1.1/ Deckenbelagsschicht, CO1.1.1

Unter-Objektart: Deckendeckbelag

Eigenschaftsbezeichnung. Deckendeckbelag, RA1.1 / Deckendeckbelag, CO1.1

Unter-Objektart: Deckenbelagsunterschicht

Eigenschaftsbezeichnung. Deckendeckbelag, RA1.1 / Deckendeckbelag, CO1.1

Raumbelag Wand

Wandbeläge bei Treppen

Bei Treppen, welche an die Wand anschliessen, wird der Wandbelag unterbrochen. Unter der Treppe wird der Wandbelag zum unteren Geschoss gerechnet, der darüberliegende Teil zum oberen Geschoss.

Belagsuntergrund

Mitausgewertet wird der Belagsuntergrund (Wandmaterial).
Diese Eigenschaft wird in BIM2COST bei der Zuordnung zu den Kostenelementen genutzt.

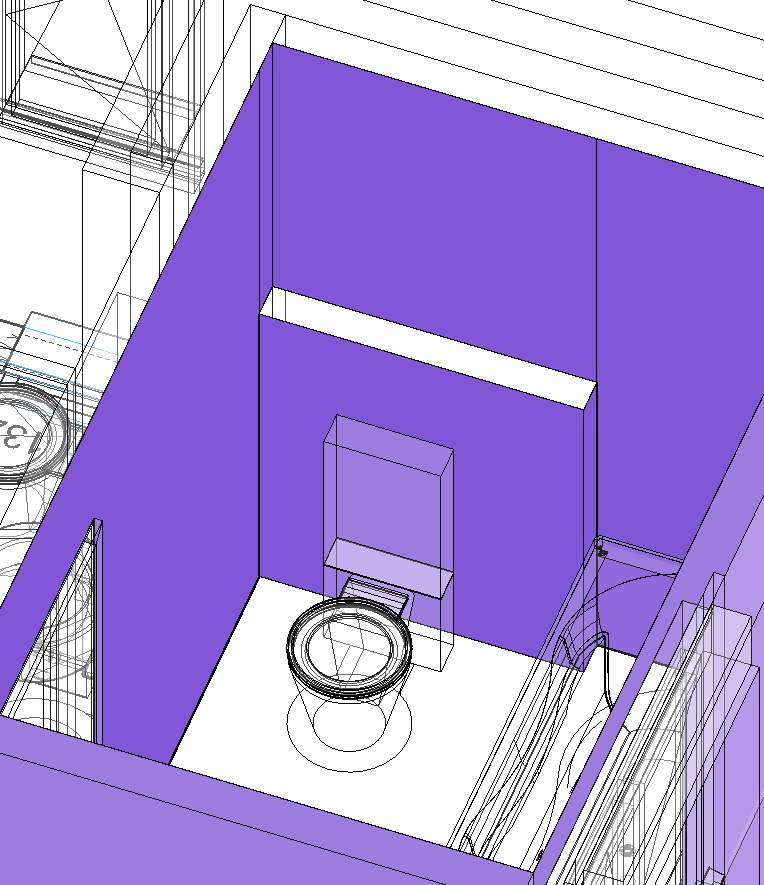

Wandbelag auf nichttragenden Wänden

Wandbeläge werden auf allen Wänden welche im Raum liegen gerechnet.

Abzugsprüfung

Öffnungen werden abgezogen, wenn die Öffnung grösser als der Grenzwert ist.

Haupt-Objektart: Wandbelag

Bezeichnung mit Nummerierung für die Untergründe: Wandbelag, RA1.1 / Wandbelag, CO 1.1

Unter-Objektart: Wandbelagsschicht

Bezeichnung mit Nummerierung für die Untergründe und Schichten:
Wandbelagsschicht, RA1.1.1 / Wandbelagsschicht, CO1.1.1

Unter-Objektart: Wanddeckbelag

Eigenschaftsbezeichnung: Wanddeckbelag, RA1.1 / Wanddeckbelag, CO1.1

Unter-Objektart: Wandbelagsunterschicht

Nur in BIM2COST Eigenschaftsbezeichnung: Wandbelagsunterschicht, RA1.1 / Wandbelagsunterschicht, CO1.1

Kanalisation

Kanalisationen gezeichnet mit dem Modul Kanalisation werden ausgewertet.
Alle Kanalisationsteile werden in der Liste Kanalisation aufgeführt.

Haupt-Objektart: Kanalisationsstrang

Der Kanalisationsstrang besteht aus mehreren Teilen: Er beginnt unten beim Auslauf in einen Schacht oder dgl. und beinhaltet alle Rohre und Formteile, welche vom Auslauf nach oben führen. Ausgewertet wird die Länge.
Bezeichnung: Kanalisationsstrang, KA1

Unter-Objektart: Abwasserrohre

Die Abwasserrohre enthalten alle Formteile. Sie werden bei "Werte und Attribute" nach Formteilen unterschieden. Der Doku-Text wird aus der Strangnummer und der Rohrnummer gebildet.
Bezeichnung: Abwasserrohre, KA1.1

Objektart: Kanalisationsschacht

Bezeichnung: Kanalisationsschacht, 1

Geschossdaten

Objektart: Geschossdaten

Flächen und Rauminhalte gemäss SIA416, DIN277, ÖNORM B1800

Aussenoberfläche

Objektart: Aussenoberfläche

Die Aussenoberfläche wird aufgeteilt nach Untergründen (Wandmaterial).

Aussenwandfläche über Gelände

Objektart: AWFO Aussenwandfläche über Gelände

Ohne Bearbeitung in BIM2COST entspricht diese Objektart wie der Aussenoberfläche.
In BIM2COST kann mit der Funktion ERDREICH DEFINIEREN die Geländelinie gezeichnet werden.

Aussenwandfläche unter Gelände

Objektart: AWFU Aussenwandfläche unter Gelände

Nur in BIM2COST nach dem definieren der Geländelinie

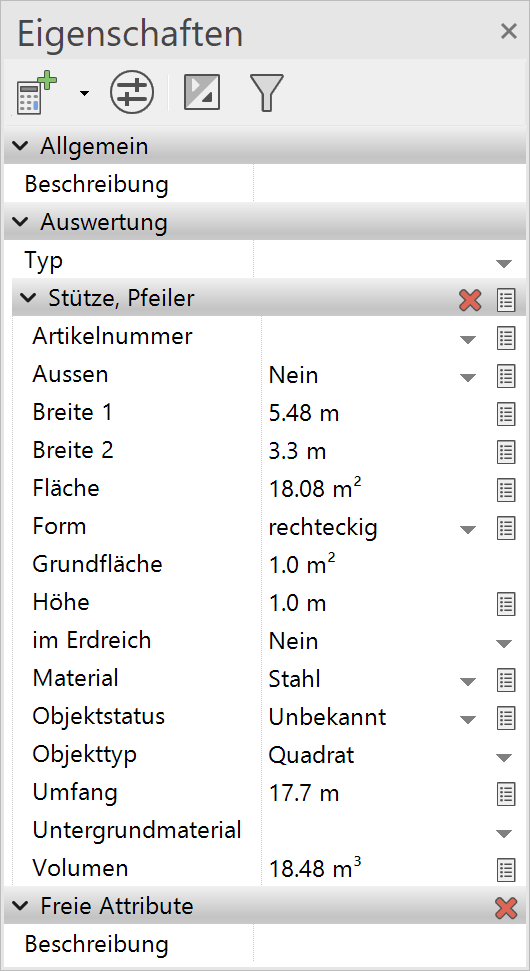

Freie Objekte

	Werkzeugleiste Fenster
	Menü Fenster > Eigenschaften

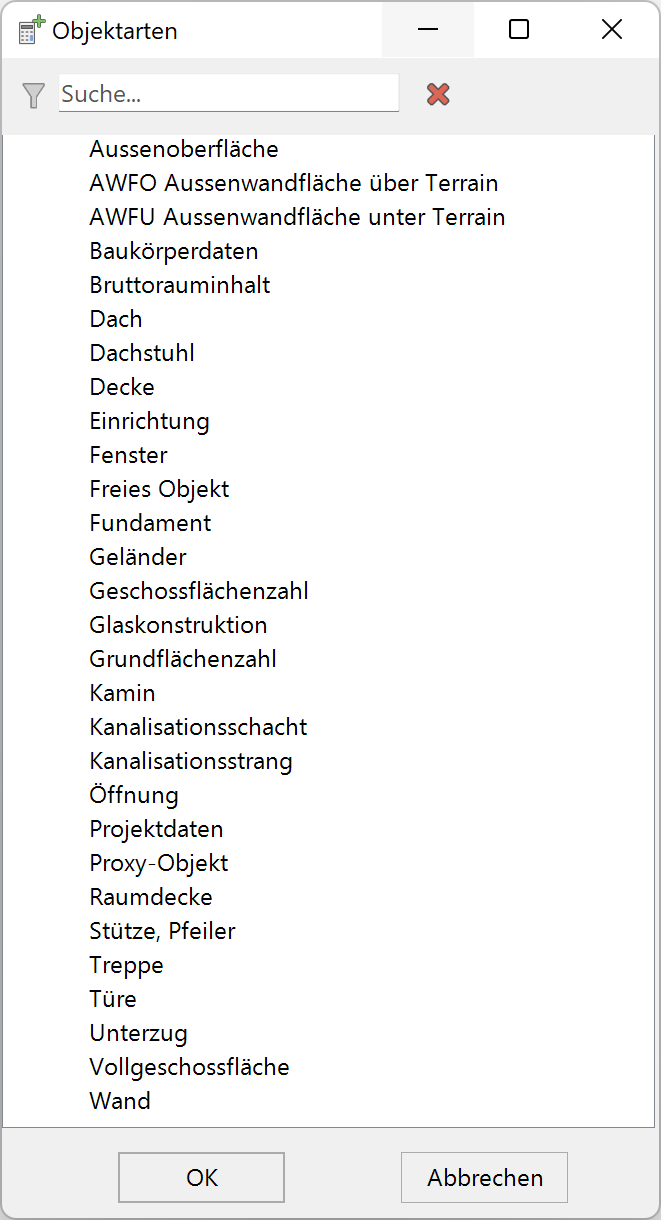

Um selbst definierte 3D Objekte in der Auswertung zu erfassen, müssen diesen Objekten Eigenschaften zugewiesen werden. Wird das Objekt im Grafikfenster angewählt, dann werden im Eigenschaftsfenster die zugewiesenen Eigenschaften des Objekts angezeigt. Bei einigen Feldern erscheint ein Taschenrechnersymbol. Ein Klick auf dieses Symbol berechnet die Werte aus der Geometrie und trägt diese in die Felder ein.

Über die erste Schaltfläche im Eigenschaftsfenster gelangt man in den Zuweisungsdialog für die freien Objekte. Hier kann ausgewählt werden mit welcher Objektart und den zugehörigen Eigenschaften das freie 3D Objekt auszuwerten ist. Es können mehrere Datensätze ausgewählt werden, diese lassen sich über den Parameterknopf auch als Vorlage speichern.
