Attributfarben

	Werkzeugleiste Einstellungen
	Menü Einstellungen > Attributfarben...

In diesem Dialogfenster werden die Farben für die Darstellung in Ansichten konfiguriert, in denen die Option Farbe nach Attribut aktiviert ist. Ist diese Einstellung in einer Ansicht aktiv, dann wird die Farbe der Objekte übersteuert. Somit können Objekte in verschiedenen Ansichten mit unterschiedlichen Farben dargestellt werden. Siehe Kapitel Ausgabe > Ansichten > Allgemeine Ansichtsparameter > Farbe nach Attribut.

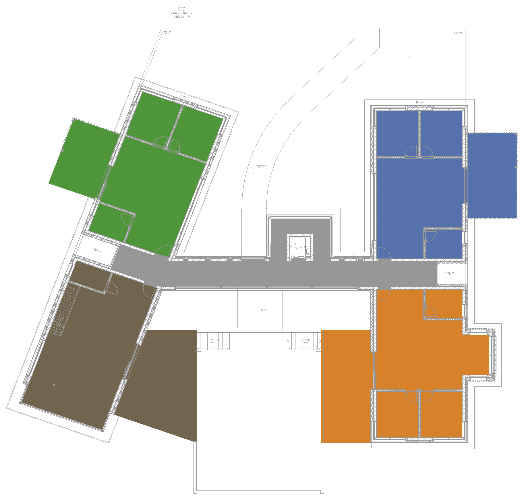

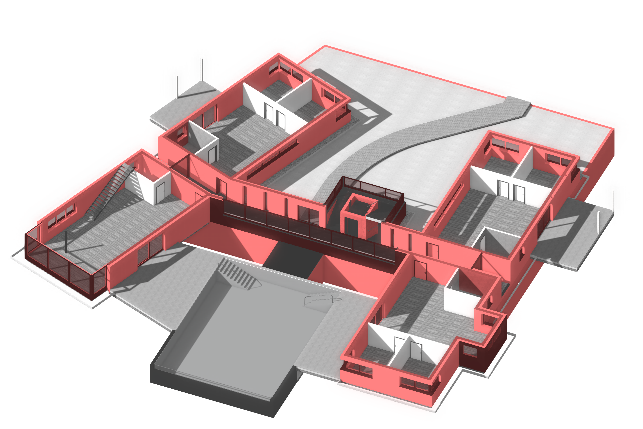

Die Farbdarstellung von Attributen ist ein Werkzeug um Objekteigenschaften grafisch zu visualisieren. Diese eröffnet eine Vielzahl praktischer Anwendungsmöglichkeiten. Ein paar Beispiele in ELITECAD Architektur sind die farbige Darstellung der Geschosszugehörigkeit, die Darstellung der Brandschutzklassen, die Zusammengehörigkeit von Wohnungseinheiten oder auch die Visualisierung des Baufortschritts. Praktische Anwendungen in ELITECAD Mechanik sind die Farbdarstellung von Materialien, Stahlbau, Norm- oder Zukaufteile. Montageschritte oder Abschnitte im Anlagenbau können ebenfalls farblich dargestellt werden.

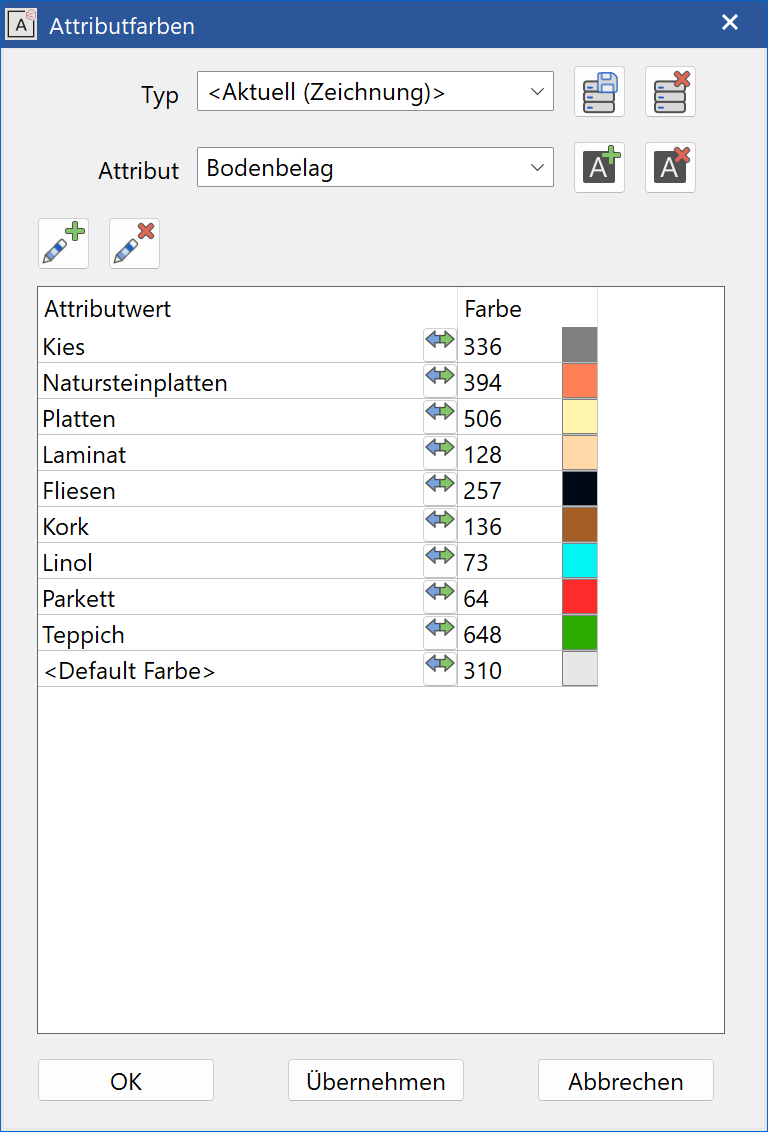

Attributfarben verwalten

Typ

Datensatz speichern
Datensatz löschen
Alle Farbdefinitionen zu allen gewählten Attributen können als gesamter Datensatz per Namen gespeichert werden. Durch das Wählen eines Eintrags im Typ Menü werden die Farbdefinitionen des gewählten Datensatzes angezeigt.
Mit oder werden die angezeigten Einstellungen als aktuelle Parameter übernommen und mit verworfen. Sollte dabei ein Attribut, das noch in der Zeichnung verwendet wird, verloren gehen, dann wird dieser Konflikt mit einem entsprechenden Hinweis angezeigt.
Die aktuellen Attributfarben sind beim nächsten Start von ELITECAD wieder aktiv. Stimmen die aktuellen Parameter mit einem gespeicherten Datensatz überein, dann steht beim Typ <Aktuell (Name des Datensatzes)>, ansonsten steht beim Typ nur <Aktuell>.

Tipp

In der Regel werden nur die aktuellen Parameter benötigt. Speichern Sie alle Farbdefinitionen in die aktuellen Parameter. Datensätze können nicht zusammengeladen werden.

Hinweis

Mehrere Datensätze werden nur benötigt, wenn der gleiche Attributwert unterschiedlichen Farben dargestellt werden muss. Innerhalb einer einzelnen Zeichnung ist das nicht möglich, die Farbzuordnung muss eindeutig sein.

Alle Farbdefinitionen von Attributen, die in Ansichten verwendet werden, werden beim Speichern einer Zeichnung mitgespeichert. Das bedeutet, es werden nicht alle definierten Farben gespeichert, sondern eben nur die in der Zeichnung verwendeten. Beim Laden einer Zeichnung werden die gespeicherten Farbdefinition zu den aktuellen Farbdefinitionen hinzugeladen. Falls sich die aktuellen Parameter dadurch ändern, dann steht beim Typ <Aktuell (Zeichnung)>.

Attribut

Neues Attribut hinzufügen
Attribut und alle dazugehörigen Farbdefinitionen löschen

In diesem Menü werden alle Attribute aufgelistet zu denen aktuell Farbdefinitionen existieren. Es können beliebig viele Attribute hinzugefügt werden. Die Farbdefinitionen zum gewählten Attribut werden in der Tabelle angezeigt.

Beim Hinzufügen eines neuen Attributs öffnet sich ein Dialogfenster in dem alle aktuell definierten Attribute aufgelistet sind. Dazu zählen vordefinierte Systemattribute, kundenspezifische Attribute oder über Zeichnungen importierte Attribute. Mit oder wird das gewählte Attribut zum Attribut-Menü hinzugefügt.

Attributwerte und Farben

Neuen Attributwert hinzufügen
Attributwert löschen

Für jeden neuen Attributwert ist eine Zeile in der Tabelle anzulegen. Jeder Attributwert kann eine beliebige Farbe bekommen. Attributwerte können manuell in die Tabelle geschrieben werden. Sind Objekte in der Zeichnung vorhanden, die das aktuelle Attribut besitzen, dann werden alle verwendeten Attributwerte in der Tabelle als Menü zur Auswahl angeboten.
Es muss jedoch nicht für jeden Attributwert eine Farbe definiert werden, sondern nur für jene, für die man eine Farbdarstellung wünscht.

Default Farbe

Zusätzlich ist es möglich eine <Default Farbe> anzugeben. Die Default Farbe wird für alle Objekte verwendet, die das Attribut zwar besitzen, für die aber keine Farbe für den Attributwert definiert ist.

Tipp

Die Default Farbe kann zum Beispiel benutzt werden um alle Objekte einfach zu finden, die ein bestimmtes Attribut besitzen, unabhängig von dessen Wert, indem alle mit einer Farbe dargestellt werden. In diesem Fall ist nur notwendig die Default Farbe als einzige Farbe zu definieren.

Regeln für Attributwerte

Verbessert · 16 R1 · Neuerungen

Regel ändern

Anstatt für jeden Attributwert eine Farbe zu vergeben, können auch Regeln definiert werden. So kann z. B. eine Farbe angegeben werden für Werte die grösser oder kleiner als eine frei wählbare Schranke sind. Ebenso sind beliebige Intervalle für Werte möglich. Auch Texte können für Regeln genutzt werden. So können Farben für Texte festgelegt werden, die mit bestimmten Zeichen beginnen oder enden oder bestimmte Zeichenfolge enthalten.
