Farbeneigenschaften

	Werkzeugleiste Einstellungen
	Menü Einstellungen > Farbeigenschaften...

Hier werden die Strichstärken und Farben für die Ausgabe am Drucker und am Bildschirm verwaltet. Diese Einstellungen wirken sich beim Drucken, Plotten und Farbmodus > Drucker aus.

Farbeigenschaften - Hauptmaske

Farbschema Funktionen

Farbschema

In dieser Maske können alle druckspezifischen Parameter eingestellt und als eigener Parametersatz (Farbschema) abgespeichert werden.
Neues Farbschema anlegen
Farbschema abspeichern
Vorhandenes Farbschema entfernen

Alle vorhandenen Farbschemas werden beim Speichern einer Zeichnung mitgespeichert. Das betrifft alle Farbschemas der eigenen ELITECAD - Konfiguration, das aktuelle Farbschema (sofern es sich vom Inhalt von den Farbschemas der Konfiguration unterscheidet), sowie alle temporären Farbschemas aus einer zuvor eingelesenen Zeichnung (sofern diese sich im Namen von den Farbschemas der eigenen Konfiguration unterscheiden).

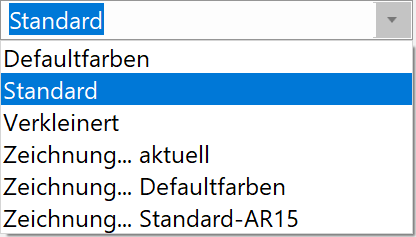

Wird eine Zeichnung eingelesen, welche Farbschemas enthält, werden diese temporär in die Auswahlliste der Farbschemas übernommen (sofern sie sich im Namen oder Inhalt von den Farbschemas der eigenen Konfiguration unterscheiden). Temporäre Farbschemas einer eingelesenen Zeichnung werden in spezieller Art angezeigt.

Hier stammen die beiden unteren Farbschemas der Auswahlliste von einer gerade eingelesenen Zeichnung. Sie können, wie andere Farbschemas, normal ausgewählt werden. Sie werden aber nicht in die aktuelle ELITECAD - Konfiguration übernommen, solange sie nicht explizit mittels gesichert werden.

Linien-/Flächenfarbe

Durch Aktivieren eines Kästchens lassen sich hier die Linien- und Füllscharffurfarben unterschiedlich einstellen.

Linienstärke drucken

Ist dieser Schalter aktiv, so werden Zeichenelemente, welche mit diesem Stift erstellt wurden, in der eingestellten Breite ausgegeben. Bei deaktiviertem Schalter erfolgt die Ausgabe als dünne Linie (1 Bildpunkt am Drucker).

Skalierfaktor für Linienstärke

Dieser Wert legt einen zusätzlichen Skalierfaktor fest, mit dem alle eingestellten Linienstärken noch einmal einheitlich skaliert werden, bevor die Ausgabe auf dem Drucker erfolgt. Bei deaktiviertem Schalter Linienstärke drucken hat dieser eingestellte Skalierfaktor keinen Effekt.

Importieren

Mit dieser Funktion lässt sich ein Farbschema einlesen. Ein Farbschema, das man selbst erzeugt hat, kann so auf verschiedenen Arbeitsstationen eingelesen werden.

Exportieren

Mit dieser Funktion kann ein Farbschema als Textdatei gespeichert und auf anderen Arbeitsstationen eingelesen werden.

Attribute

Mit dieser Funktion wird der Dialog zum Konfigurieren der Attributfarben geöffnet.

Workshop

Neues Farbschema anlegen und speichern
Neues Farbschema starten.

Benötigte Linien- und Füllschraffurfarben einstellen, je nach Drucker

Frei wählbaren Parameternamen angeben.

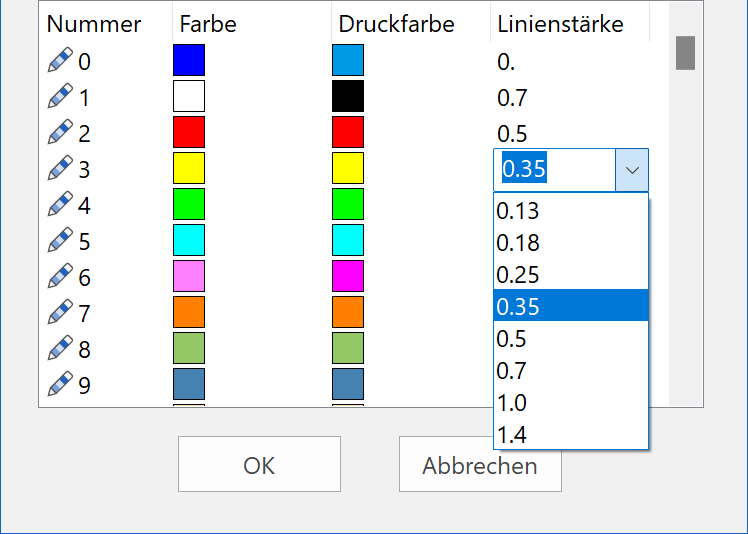

Druckfarbe und Linienstärke dem jeweiligen Stift zuordnen - falls nötig. Durch Klick auf die jeweilige Druckfarbe erscheint der Standard-Farbmisch-Dialog von Windows.

Speichern des Farbschemas

Darstellung eines gespeicherten Farbschemas

Bildschirm-Hintergrundfarbe mit  Ctrl / Strg + B  mehrmals schalten, bis die Druckvorschau der Zeichnung gut erkennbar ist.

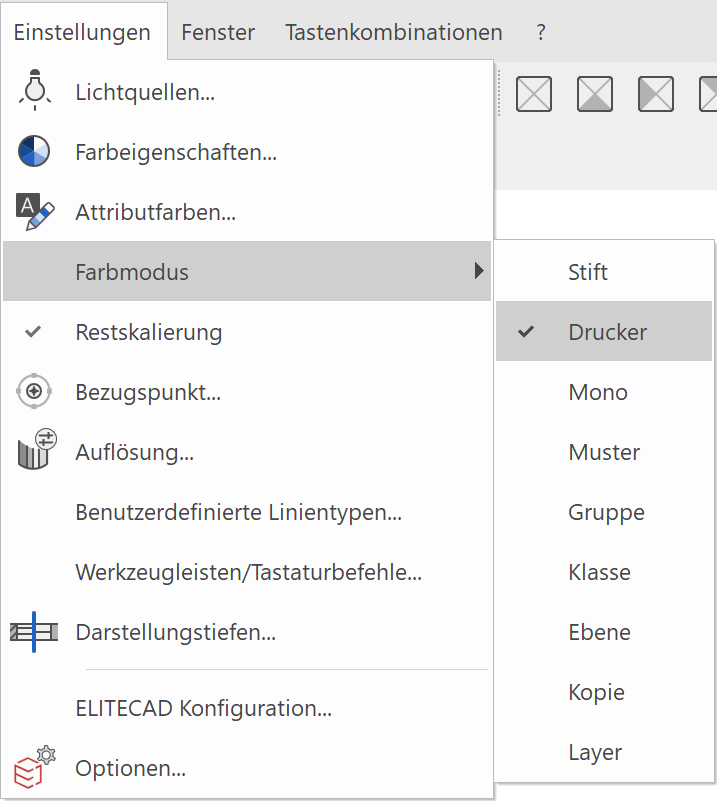

Das schnelle Umschalten zwischen Farbmodus Drucker/Stift, kann auch unten links über die Bildeigenschaften erreicht werden.
