Führung

Führungspunkt

kinematics_lead_pt_
Wird ein Kreis als Führungspunkt bezeichnet, so muss der Mittelpunkt auf einer Führungskontur liegen. Der Führungspunkt bewegt sich dann nur entlang der Führungskontur, wenn das System von einem Starthebel ausgehend angetrieben wird.
Jeder Führungspunkt wird mit einem Symbol inklusive Kennzeichnung "L" in der voreingestellten Farbe markiert.

Führungskontur

kinematics_contour_
Mit der Führungskontur wird der Weg des Führungspunktes definiert, wobei der Kreismittelpunkt des Führungspunktes exakt auf diese Kontur liegen muss. Die Kontur muss ein eigenes Objekt (Muster) sein und kann aus beliebig vielen Elementen bestehen. Für diese Elemente sind Geraden oder Kreisbögen erlaubt (z. B. auch ein Kreis). Die Länge der Führungskontur begrenzt die Bewegung des Führungspunktes.

Beispiel Kurbeltrieb:

crank-shaft-sample crank-shaft-sample-no-labels

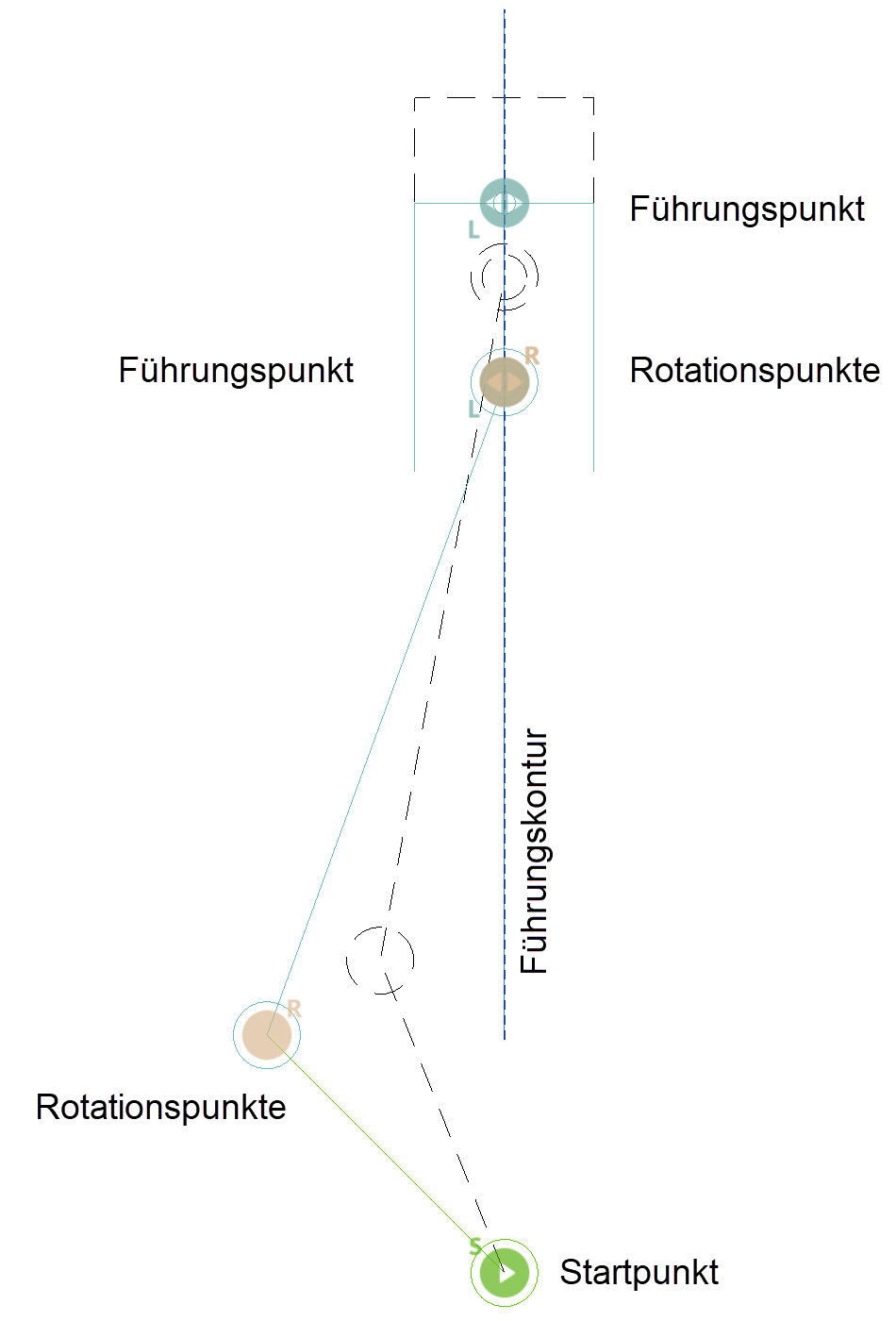

Beispiel Kurbeltrieb mit Kolben:

Am Führungspunkt können auch weitere Teile mittels Rotationspunkt angehängt werden. Diese angehängten Teile können auch die vorhabende Führungskontur verwenden.
crank-shaft-sample-with-piston crank-shaft-sample-with-piston-no-labels

Darstellung in der Farbzuordnung

(Farbmodus Stift)
crank-shaft-sample-colour-mapping

Angetriebener Führungspunkt

kinematics_start_lead_
Dieser angetriebene Führungspunkt bewegt sich entweder die angegebene Strecke entlang der Führungskontur oder solange wie eine Bewegung möglich ist (Endlosschleife). Ausgehend von dieser Bewegung wird das Kinematik-System angetrieben.
Jeder angetriebene Führungspunkt wird mit einem Symbol inklusive Kennzeichnung "C" in der voreingestellten Farbe markiert.

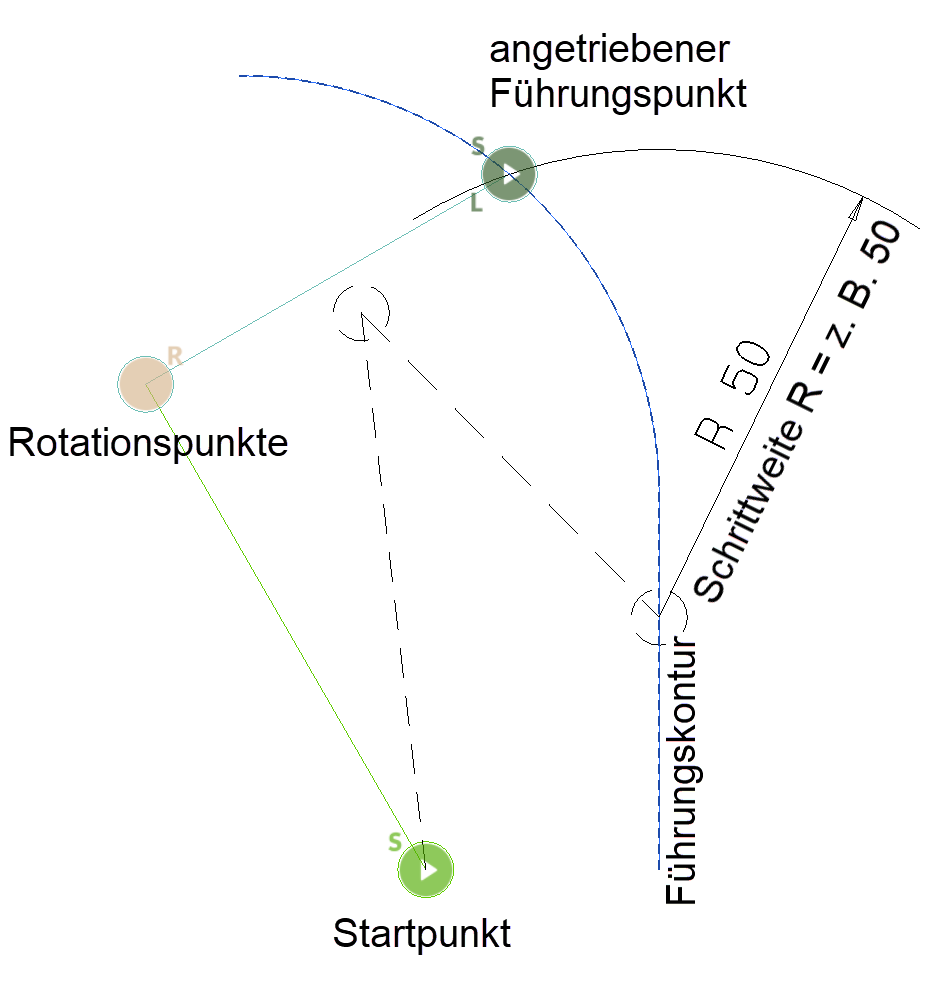

Variante 1:

Der Hebel mit dem angetriebenen Führungspunkt muss durch Rotationspunkte mit einem Hebel verbunden sein, auf dem ein Startpunkt definiert ist.

Hinweis

Der angegebene Abstand für die Bewegung (Schrittweite) entspricht nicht der tatsächlichen Strecke auf der Führungskontur, sondern es wird ein Kreis mit dem Radius der Schrittweite (Mittelpunkt ist der Führungspunkt) mit der Führungskontur geschnitten.

Beispiel:

crank-shaft-sample-variant1 crank-shaft-sample-variant1-no-labels

An den Führungspunkt können noch weitere Teile angehängt werden (siehe Bsp. mit normalem Führungspunkt).

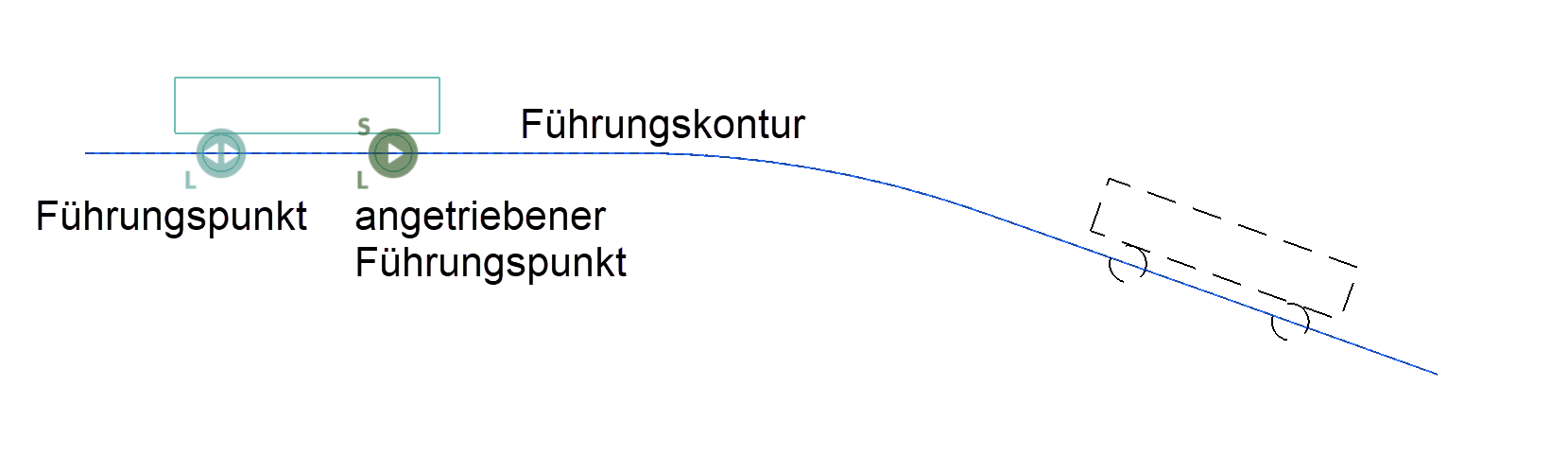

Variante 2:

Es werden ein angetriebener Führungspunkt und ein weiterer Führungspunkt auf einer Führungskontur festgelegt. In diesem Fall wird das System entlang der Führungskontur entsprechend der eingestellten Schrittweite oder bis an das Ende der Führungskontur bewegt.
crank-shaft-sample-variant2
crank-shaft-sample-variant2-no-labels

Fixer Führungspunkt

kinematics_lead_start_fix_
Mit dem System des fixen Führungspunktes lässt sich ein Hydraulik- oder Pneumatik- Zylinder simulieren. Beim fixen Führungspunkt werden zwei Punkte abgefragt. Zuerst wird der eigentliche fixe Führungspunkt definiert und danach fragt ELITECAD nach dem Rotationspunkt um den sich ein Hebel bewegt, der gleichzeitig eine Translation und Rotation durchführt. Abschliessend wird noch ein Startpunkt am Starthebel definiert. Der Hub S des Zylinders ergibt sich aus dem Produkt von Wiederholung und Schrittweite die in den Parametern eingestellt werden können.

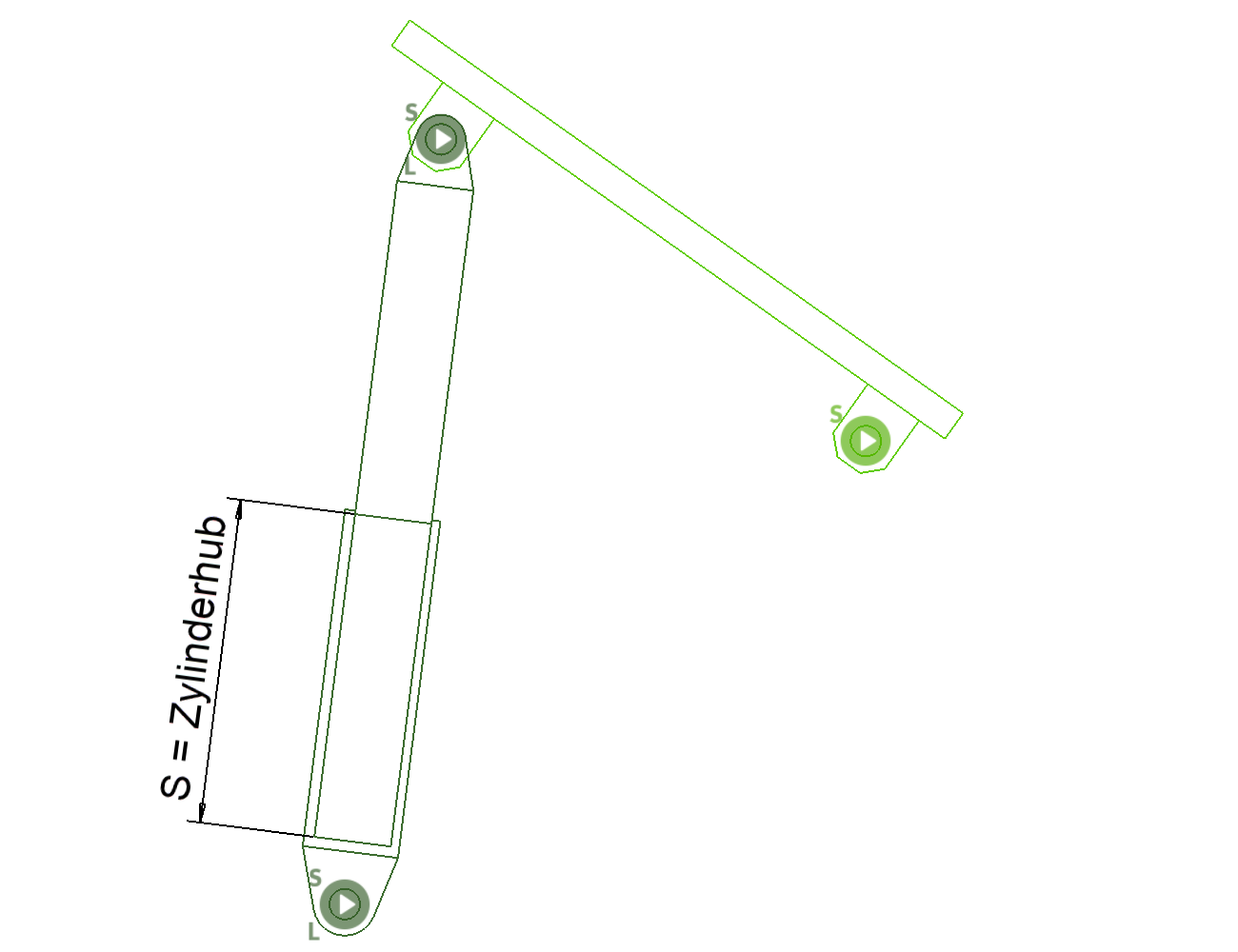

Zylinderhub S = Schrittweite x Wiederholung

Die Schrittweite definiert die Geschwindigkeit mit der sich das System bewegt und mit der Anzahl der Wiederholungen ergibt sich der gewünschte Hub in der aktuellen Einheit.
Bei diesem Kinematik-System müssen die einzelnen Teile keine gemeinsamen Punkte haben, da die Bewegungen durch die 3 Punkte und die Strecke "S" (siehe Skizze) berechnet werden.
Am Starthebel können noch weitere Hebel mit Rotationspunkten angehängt werden.

Beispiel:

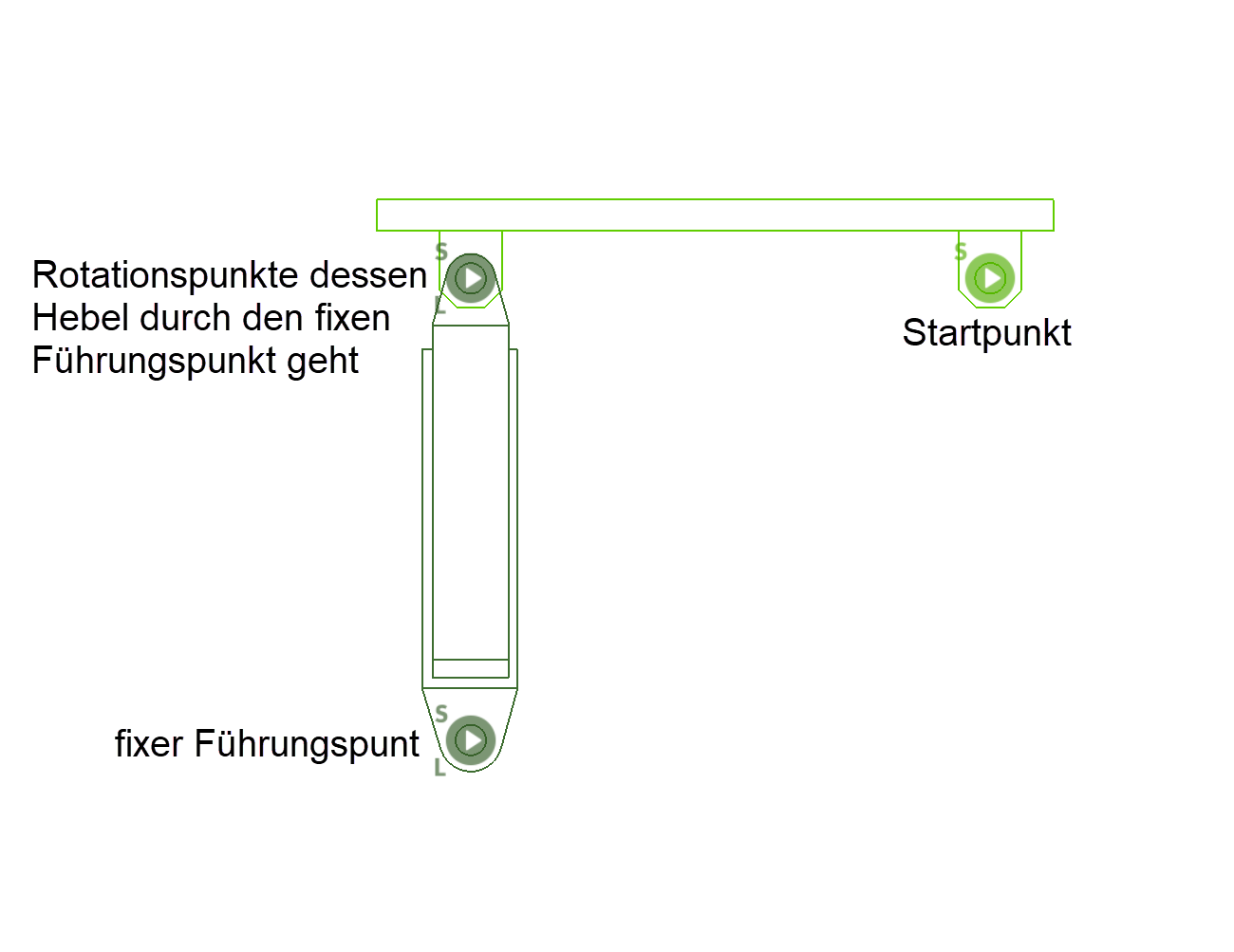

fixed-guide-point-sample-start
fixed-guide-point-sample-extended
fixed-guide-point-sample-apart
