Externe Referenzen

Eine Baugruppe, welche als Zeichnung gespeichert ist, oder ein beliebiges Bibliotheksteil kann als externe Referenz in einer anderen Zeichnung eingebettet werden. Die eingebettete Zeichnung bleibt mit dem Original verknüpft. Wird die Originalzeichnung verändert, dann können die Änderungen in der Zusammenstellungszeichnung übernommen werden.

Eine externe Referenz ist ein normaler Bestandteil der Zeichnung, wird ausgewertet, in Ansichten angezeigt, etc., kann aber nicht bearbeitet werden.

Hinweis

Die externe Referenz kann daher nur als Gesamtes gewählt oder ausgeblendet werden. Die Bestandteile sind nicht wählbar, werden aber im Manager dargestellt.

Darstellung

Im Manager werden externe Referenzen durch ein Verknüpfungssymbol dargestellt:
Externe Referenz (geladen)
Externe Referenz (nicht geladen)
Ist eine Referenz nicht geladen, dann wird diese auch bei Auswertungen, Ansichten, etc. nicht berücksichtigt.
Beim Speichern einer Zeichnung bleibt der Zustand entladener Referenzen erhalten.

Erzeugen

Es gibt zwei Möglichkeiten eine externe Referenz zu erzeugen:

• Eine bestehende Zeichnung öffnen und diese als externe Referenz einfügen
• Eine bestehende Baugruppe in der Zeichnung als externe Referenz speichern

Hinweis

Zeichnungen, welche als externe Referenz eingefügt werden, müssen mit ELITECAD Format ab Version 12 abgespeichert sein.

Liegt die Zeichnung, welche mit der Referenz verknüpft ist, relativ zum Projektverzeichnis, dann können auch andere Benutzer mit der Zusammenstellungszeichnung arbeiten, sofern in ihrem Projektverzeichnis die verknüpfte Zeichnung vorhanden ist. Befindet sich die Zeichnung ausserhalb des Projektverzeichnisses, dann wird der absolute Pfad zu dieser Datei gespeichert und andere Benutzer können die Zusammenstellungszeichnung nicht verwenden.

Tipp

Im Dialog "Externe Referenzen verwalten" lässt sich der Pfad der verknüpften Zeichnung herausfinden und ändern.

Externe Referenz laden

Mit dem Laden Symbol kann eine bestehende Zeichnung als externe Referenz eingefügt werden. Nach dem Betätigen des Knopfes öffnet sich der Dateiauswahldialog und es kann eine ELITECAD Zeichnung ausgewählt werden. Anschliessend kann die hereingeladene Zeichnung beliebig positioniert und gedreht werden. Wird dieselbe Zeichnung mehrmals hinzugeladen, dann werden Kopien vom Original erstellt.

Für neu geladene externe Referenzen wird automatisch ein Name vergeben. Existiert in der geladenen Zeichnung genau eine Hauptbaugruppe, dann wird deren Name verwendet. Ist dies nicht der Fall, dann wird der Dateiname der Zeichnung verwendet.

Bestehende Baugruppe auslagern

Die zweite Möglichkeit besteht darin, eine bestehende Baugruppe einer Zeichnung auszulagern. Dazu mittels Rechtsklick auf die auszulagernde Baugruppe das Kontextmenü aufrufen und den Eintrag Baugruppe auslagern auswählen. Anschliessend müssen noch der Speicherort und der Dateiname für die externe Referenz angegeben werden. Falls sich die auszulagernde Baugruppe in einem Kopienverbund befindet, werden auch die Kopien zu externen Referenzen.

Spezielle Funktionen für externe Referenzen

Für externe Referenzen werden im Kontextmenü spezielle Funktionen bereitgestellt.

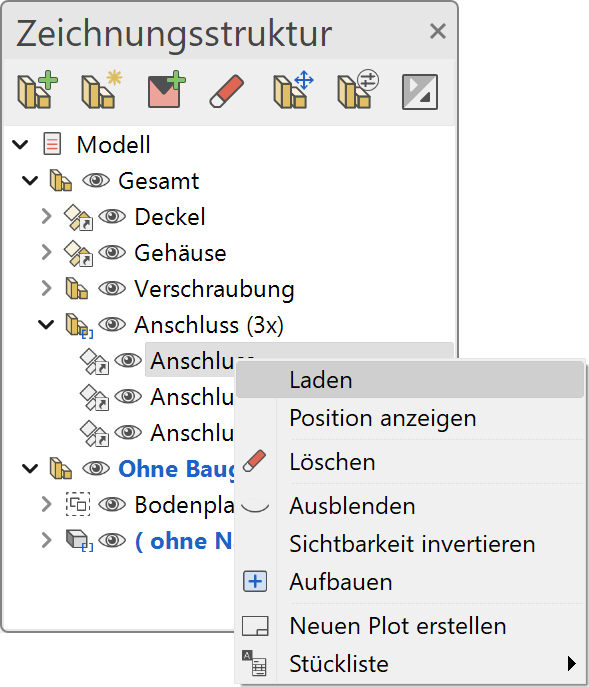

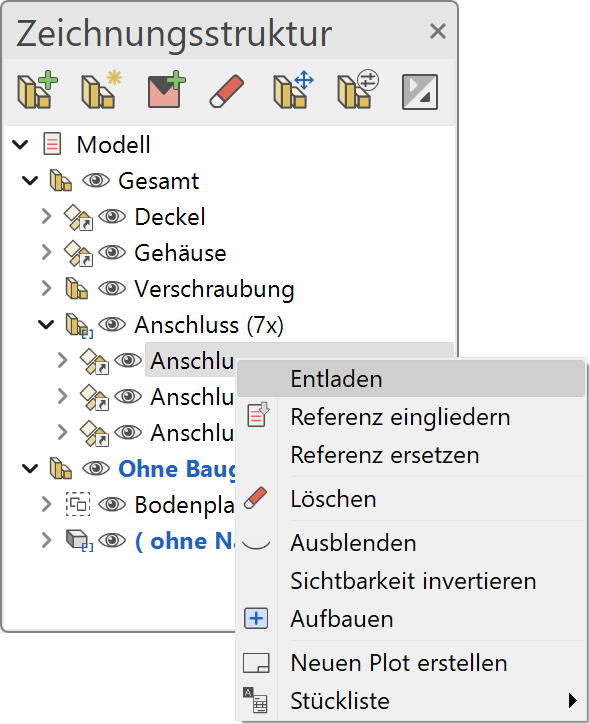

Geladene Baugruppe	Nicht geladene Baugruppe

Laden / Entladen

Die Zeichnungsdaten der externen Referenz werden in die Zeichnung geladen bzw. diese werden aus der Zeichnung entfernt.

Referenz eingliedern

Die externe Referenz wird in die aktuelle Zeichnung eingegliedert, d. h.: die Verknüpfung mit der Zeichnung wird aufgehoben und die Daten werden in die aktuelle Zeichnung integriert. Dabei bleibt die verknüpfte Zeichnung erhalten. Soll diese gelöscht werden, dann muss dies manuell gemacht werden.

Referenz ersetzen

Mit dieser Funktion kann eine externe Referenz durch eine andere ersetzt werden. Beim Aufruf öffnet sich der Dateiauswahldialog und es kann eine neue Zeichnung für die gewählte Referenz ausgewählt werden. Beim Ersetzen wird die alte Referenz entfernt, und die neue erhält die Position der alten Referenz.

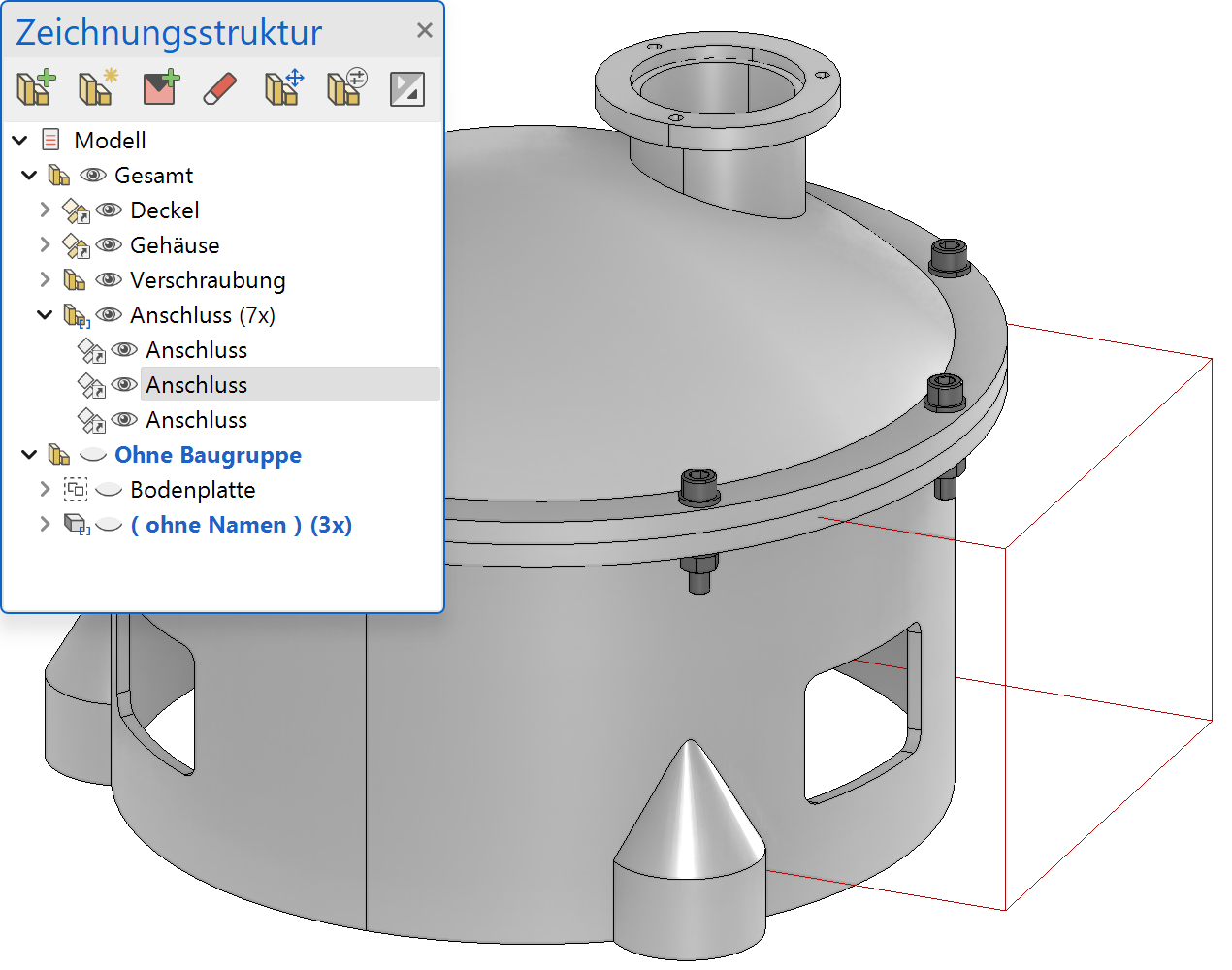

Position anzeigen

Ist eine Referenz nicht geladen, kann deren Position durch eine vereinfachte Darstellung (Box) angezeigt werden. Dadurch muss die externe Zeichnung nicht extra gelesen werden, um die Position der Referenz zu bestimmen.

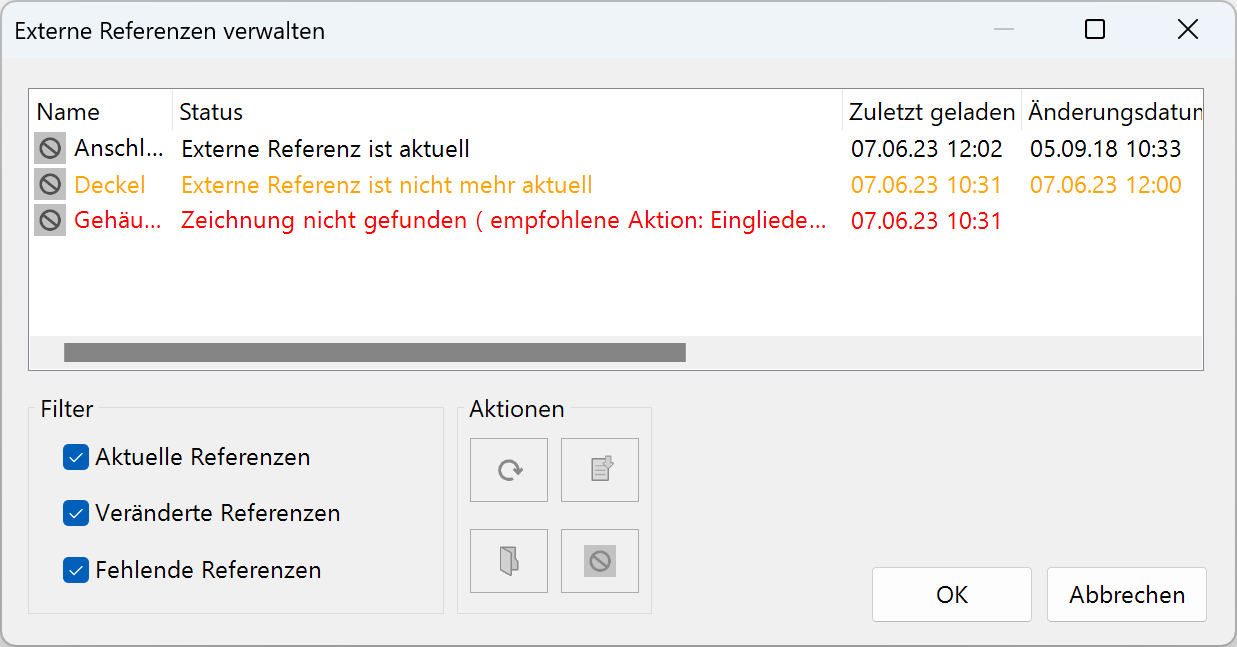

Externe Referenzen Verwalten

Mit einem Klick auf das Symbol in der Funktionsleiste des Managers, öffnet sich ein Dialog zum Verwalten der externen Referenzen.

In diesem Dialog werden Informationen zu den externen Referenzen bereitgestellt und es können verschiedene Aktionen ausgeführt werden. Weiters können die Baugruppen nach ihren Status gefiltert werden, damit bei einer langen Liste nur jene Baugruppen angezeigt werden, welche z. B.: nicht mehr aktuell sind.

Name

Name der Baugruppe

Status

Zeigt den Status der Baugruppe an. Über die Schriftfarbe kann sofort erkannt werden um welchen Zustand es sich handelt.

Farbe	Bedeutung
grau	Baugruppe ist nicht geladen
schwarz	Baugruppe ist aktuell
orange	Baugruppe ist nicht aktuell
rot	Baugruppe ist geladen und kein Zugriff auf die verknüpfte Zeichnung
durchgestrichen, rot	Baugruppe ist nicht geladen und kein Zugriff auf die verknüpfte Zeichnung

Zuletzt geladen

Zeigt das Datum, wann die Baugruppe zum letzten Mal geladen wurde

Änderungsdatum Datei

Zeigt das Datum, wann die verknüpfte Zeichnung geändert wurde.
Mit dem Datum "Zuletzt geladen" und "Änderungsdatum der Datei" wird bestimmt, ob die externe Referenz noch aktuell ist. Wenn das Änderungsdatum neuer als das Ladedatum ist, dann wird angenommen, dass die externe Referenz nicht mehr aktuell ist.

Pfad

Zeigt den Pfad zu verknüpfter Datei an

Festlegen von Aktionen

Mit Rechtsklick auf einen Eintrag können Aktionen festgelegt werden, welche beim Bestätigen des Dialoges mit ausgeführt werden. Alternativ kann auch auf das Kästchen am Zeilenanfang oder auf die Schaltfläche bei den Aktionen geklickt werden, um so eine Aktion für einen Eintrag zu wählen.

Keine Aktion

Baugruppe bleibt unverändert.

Neu laden

Baugruppe wird neu hereingeladen.

Eingliedern

Baugruppe wird in die Zeichnung eingegliedert.

Pfad ändern

Mit dieser Funktion kann der Pfad zur verknüpften Zeichnung geändert werden. Ist nur eine Baugruppe gewählt, dann kann wird der Dateiauswahldialog geöffnet, um die neue Zeichnung zu wählen.

Wählt man dagegen mehrere Baugruppen, dann wird der Ordnerauswahldialog geöffnet. Wurde ein neuer Ordner gewählt, dann wird jener Pfadteil ersetzt, welcher in den selektierten Baugruppen gleich ist.

Filtern nach Status

Um längere Listen übersichtlicher zu gestalten, kann die Liste nach dem Status der Baugruppen gefiltert werden. Dazu müssen lediglich die Häkchen bei den Checkboxen angepasst werden.

Aktuelle Baugruppen

Zeigt auch die aktuellen Baugruppen an

Veränderte Baugruppen

Ist das Häkchen bei dieser Checkbox aktiv, dann werden jene Baugruppen angezeigt, welche nicht mehr aktuell sind.

Fehlende Baugruppen

Ist das Häkchen bei dieser Checkbox aktiv, dann werden jene Baugruppen angezeigt, welche fehlerhaft sind. Fehlerhaft bedeutet, dass die verknüpfte Zeichnung nicht geöffnet werden kann.
