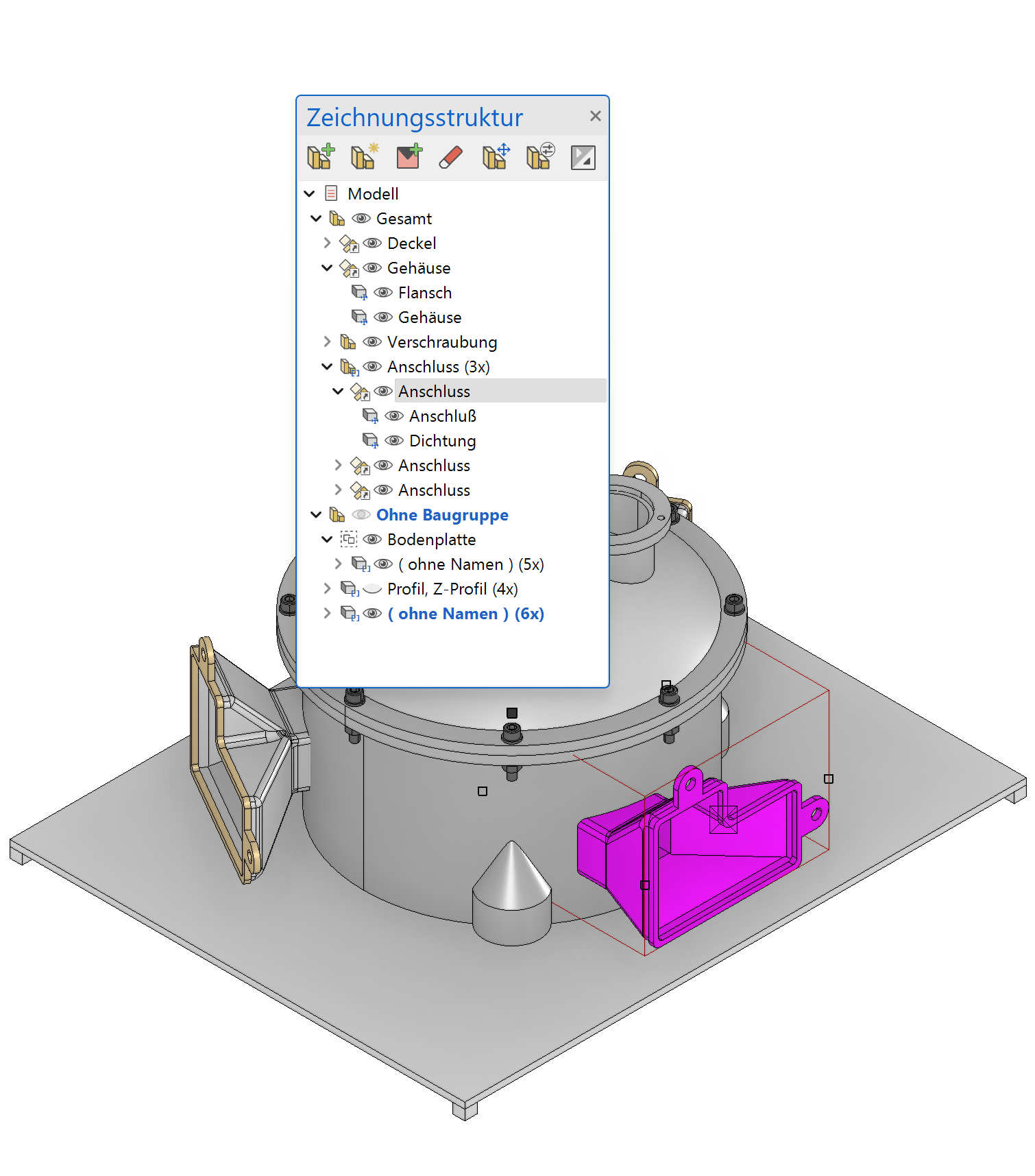

Darstellung ¶
Bedeutung der Symbole ¶
| Funktion | Beschreibung |
|---|---|
 |
Baugruppe |
 |
Leere Baugruppe |
 |
Externe Referenz (geladen) |
 |
Externe Referenz (nicht geladen) |
 |
Bauteil |
 |
3D - Bauteil (Boolesche Operation) |
 |
Gruppierung |
 |
Zusammenfassung von gleichen Bauteilen |
 |
Zusammenfassung von gleichen Baugruppen |
 |
Zusammenfassung von gleichen Gruppierungen |
Zusammenfassung ¶
Verbessert · 16 R1 · Neuerungen
Gleichnamige Bauteile innerhalb einer Baugruppe werden zusammengefasst und in Klammer wird die Anzahl der zusammengefassten Bauteile angezeigt. Ebenso werden gleichnamige Baugruppen und Gruppierungen zusammengefasst.
