Baugruppen

Attribute

Baugruppen können mit eigenständige Positionsnummern und Attributen versehen werden. Die Vergabe der Werte erfolgt ausschliesslich über das Eigenschaftsfenster. Die gewünschte Baugruppe ist dazu in der Baugruppenverwaltung anzuwählen. Die zugehörigen Attribute werden sofort im Eigenschaftsfenster angezeigt und können direkt bearbeitet werden. (Details siehe Attribute im Eigenschaftsfenster)

Stückliste

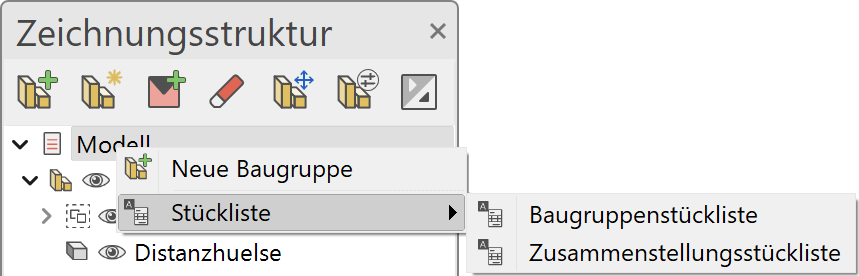

Zusätzlich zur herkömmlichen Stückliste kann auch eine Baugruppenstückliste erzeugt werden. Der Aufruf geschieht über das Kontextmenü des Baugruppenmanagers.
assembly-bill

Zusammenstellungsstückliste

Diese Funktion erzeugt eine Stückliste ausschliesslich vom selektierten Eintrag im Manager.
Dabei werden nur jene Bauteile und Unterbaugruppen, welche sich unmittelbar unter dem selektierten Eintrag befinden, berücksichtigt. Die Unterbaugruppen werden wie Einzelteile behandelt.
Beispiel:
assembly-bill-table

Baugruppenstückliste

Diese Funktion erzeugt eine Stückliste ausgehend vom selektierten Eintrag im Manager.
Für jede Baugruppe, welche sich unter dem selektierten Eintrag im Manager befindet, zusätzlich eine eigene Stückliste ausgegeben. Die Unterbaugruppen werden jeweils wie Einzelteile behandelt.
Beispiel:
assembly-bill-table-sample

Hinweis

Externe Baugruppen
Eine externe Baugruppe wird in der Stückliste wie ein Bauteil behandelt. Dies gilt für alle Typen der Stückliste. Soll von einer externen Baugruppe eine Stückliste generiert werden, so muss dazu die Zeichnung der externen Baugruppe geöffnet werden.
