Attribute ¶

Wie eingangs zu diesem Kapitel erwähnt werden alle gewünschten nichtgrafischen Informationen in ELITECAD mit entsprechenden Attributen den Bauteilen zugeordnet und direkt mit der Zeichnung verwaltet. Die Attribute werden in Attribut-Dateien definiert und können in diesen Dateien an Ihren Firmenstandard angepasst werden.
Das aktuelle Standard-Attributfile für Mechanik finden Sie im Verzeichnis <ELITECAD-Installationspfad>\u\<version>\me\glob\dflt\de\me.attr

Hinweis

Wir weisen an dieser Stelle ausdrücklich darauf hin, dass Änderungen an den Standard-Dateien im Installationsverzeichnis von ELITECAD für alle CAD-Arbeitsplätze im Netzwerk gültig sind. Daher empfehlen wir, diese Änderungen nur gemeinsam mit dem zuständigen Systemadministrator Ihrer Firma durchzuführen.
Angepasste und optimierte Dateien im Installationsverzeichnis von ELITECAD werden beim nächsten Setup wieder überschrieben. Sichern Sie deshalb Ihre Änderungen zusätzlich in Ihren Datei-Verzeichnissen, um bei Updates Ihre Anpassungen wieder aktivieren zu können.

Attribute Definieren ¶

Alle für den Anwender zugänglichen Attribute können mit Ihrer Bezeichnung und in ihrer Gestaltung frei definiert werden. Verwenden Sie dafür das Generierungsprogramm /usr/<version>/util_x64/ReadAttr.exe im Installationsverzeichnis von ELITECAD.
Vor geplanten Änderungen der Formatierung von Attributen sollten Sie das aktuelle Attribut-File jedoch sichern. Mit dem Programmaufruf von ReadAttr.exe erscheint die Dateien-Auswahlmaske für die Eingabe des Attributfiles. Ändern Sie die Einstellung auf das Verzeichnis <ELITECAD-Installationspfad>\u\<version>\me\glob\dflt\de und wählen Sie mit Doppelklick die Datei me.attr.
Es erscheint die Eingabemaske

Wählen Sie im Feld "NAME" denjenigen Attributnamen, der neu formatiert werden soll.
Mit den Angaben in den Feldern

Typ
Ausrichtung
Gesamtlänge
Nachkommastellen
Beschreibung

bestimmen Sie die Darstellung dieser Bauteil-Information im Stücklistenformular.
Neben der Auswahl von vorhandenen Attributen können auch neue Attribute hinzugefügt werden. Schreiben Sie dazu den Attributnamen in das Maskenfeld "NAME", formatieren Sie die Darstellung dieses Attributs und bestätigen Sie abschliessend mit HINZUFÜGEN. Auf ähnliche Weise können Sie auch Attribute aus dem Attribut-File LÖSCHEN.
Diese Formatierung der Attribute hat ihre volle Auswirkung für Stücklisten, die auf ASCII-Dateien oder in das Informationsfenster geschrieben werden. (siehe Einstellungen-Parameter für Stücklistenausgabe).
Für die Stücklistenausgabe als CAD-Muster auf der Zeichnung oder auf EXCEL-Dateien gelten nur die Parameter vom Eingabefeld "Typ". Diese Formatierungs-Einstellungen werden vom Attribut-File gesteuert. Die Textausrichtung wird von den aktuellen Text-Parametern in der gewählten Stücklisten-Vorlage bestimmt.

Konvertierungszeile bearbeiten: ¶

Für die Auswertung von Zeichnungen, die auf anderen CAD-Systemen erstellt worden sind (CAD 400), können die Attribute auf ELITECAD-Attribute konvertiert werden.

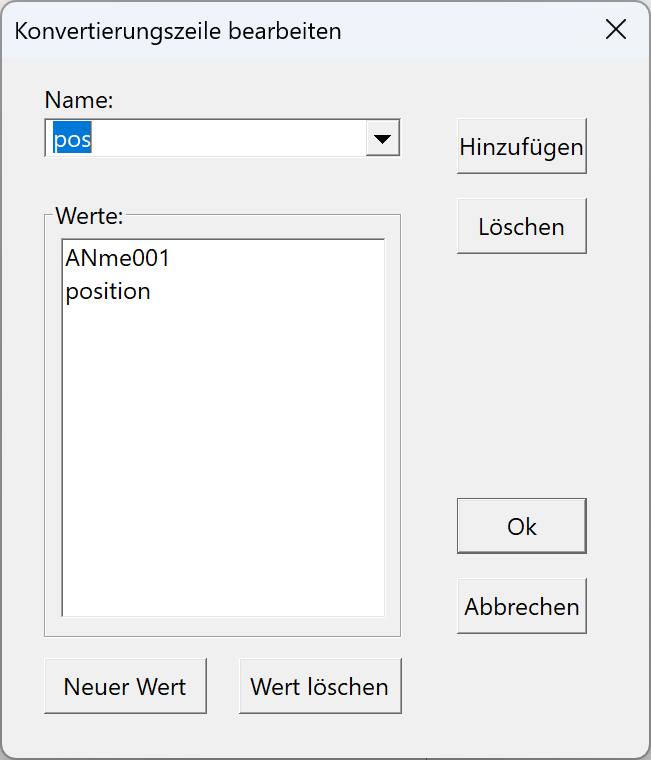

Mit Anwählen der Funktion erscheint die Eingabemaske:

Tragen Sie im Feld NAME das ELITECAD-Attribut ein und schreiben Sie in das Feld WERTE den Namen der Konvertierungsvorschrift und den Namen des fremden Attributs.
Die Funktionen NEUER WERT und WERT LÖSCHEN unterstützen Sie dabei.
Mit HINZUFÜGEN wird die Eintragung ins Attribut-File vorgenommen.
Mit LÖSCHEN wird diese Eintragung wieder entfernt.
