Aussengewinde ¶

Mit der Funktion AUSSENGEWINDE können 2D bzw. 3D Gewindedarstellungen an Bolzen definiert werden.

Aussengewinde Erstellen ¶

	Werkzeugleiste Bauteile
	Menü ME-Objekte > Aussengewinde

Mit dem Funktionsaufruf erscheint die Eingabemaske. Die fertig ausgefüllte Maske wird mit bestätigt. Damit wird das Aussengewinde dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Mit dem Positionieren in der Konstruktion wird die Funktion beendet.

Eigenschaftsleiste des Aussengewindes ¶

external-thread
Die Eigenschaftsleiste ist sichtbar, wenn ein bestehendes Aussengewinde bearbeitet wird. In der Eigenschaftsleiste des Aussengewindes können die Hauptwerte manipuliert werden.

external_thread_params_

Funktion	Beschreibung
	Aussengewinde

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Aussengewindeparameter ¶

external_thread_params_

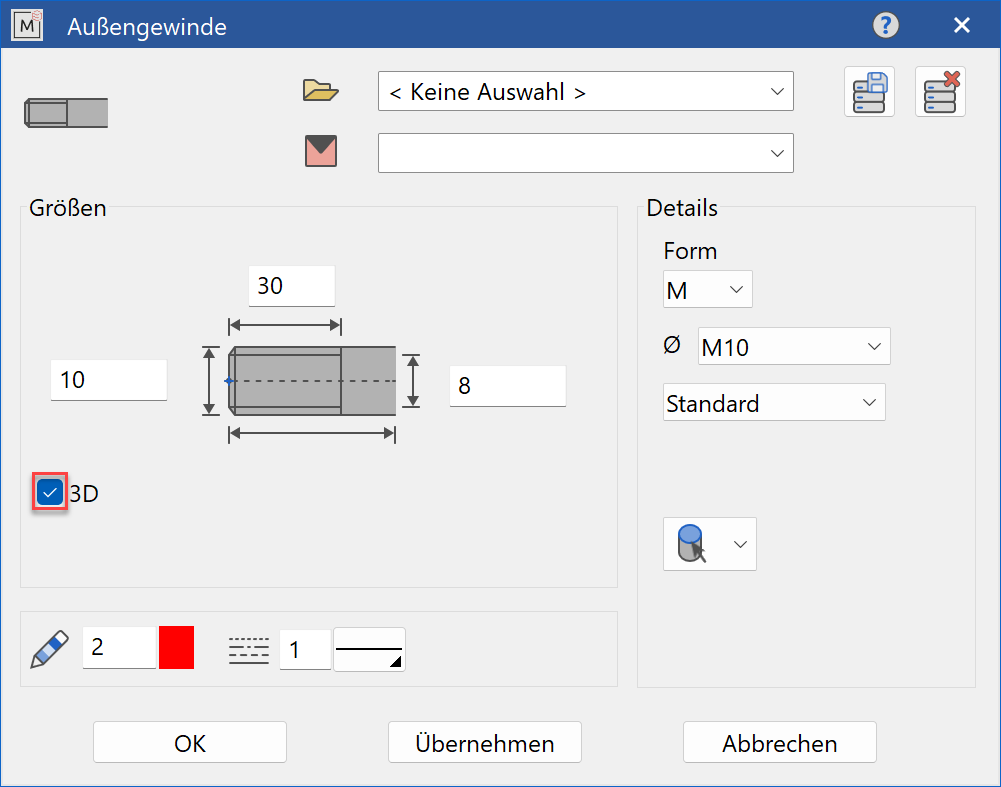

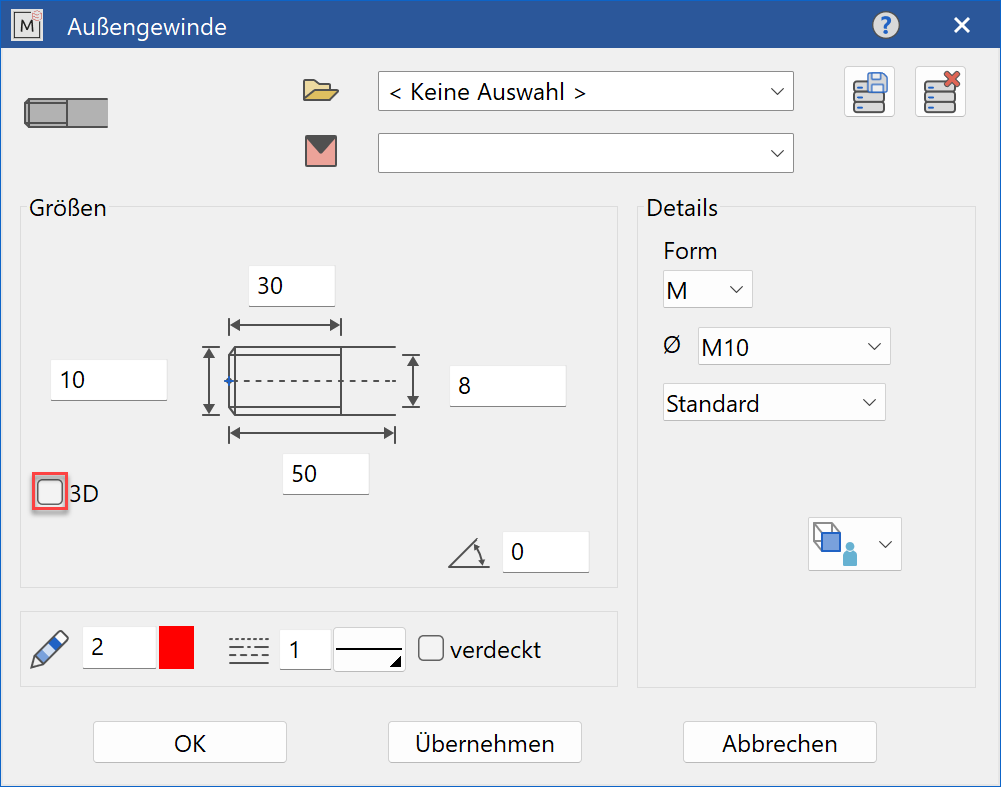

Entscheiden Sie, ob das Aussengewinde als 2D oder 3D Objekt erzeugt werden soll.

Grössen ¶

Durchmesser ¶

thread-diameter-input
Durchmesser des Aussengewindes

Gewindelänge ¶

thread-length-input
Gewindelänge des Aussengewindes

Kerndurchmesser ¶

thread-core-diameter-input
Kerndurchmesser des Aussengewindes

Bauteillänge ¶

thread-part-length-input
Bauteillänge für die 2D-Darstellung

Winkellage ¶

angle_
Winkellage des Aussengewindes für die 2D-Darstellung. Die Darstellung erfolgt unter dem eingetragenen Winkel von der System-Nullachse.

Verdeckte Darstellung ¶

hidden-checkmark
Darstellung verdeckt oder sichtbar bei 2D-Darstellung

Eingabe ¶

Gewindeart (Form) ¶

Die Gewindeart des Aussengewindes kann hier definiert werden. Wählen Sie bei der Form zwischen einem metrischen Aussengewinde (M) oder einem Whitworth-Rohrgewinde (G). Je nach gewählter Form werden bereits festgelegte Masse nach gewähltem Gewindedurchmesser vorgegeben.
sinking-form-input
Auswahl der Gewindeart des Aussengewindes

Durchmesserauswahl ¶

Die Durchmesserauswahl des Aussengewindes definiert den Gewindedurchmesser nach DIN. Darüber hinaus ist eine freie Eingabe auch möglich.
sinking-diameter-input Gewindedurchmesserauswahl nach DIN
sinking-free-input Freie Wahl der Parameter

Definition eigener Abmass-Tabellen ¶

Die Durchmesserauswahl des Aussengewindes kann auch in eigenen Tabellen zusammengestellt werden und damit werden nur die gewünschten Abmasse angeboten. Die Tabelle „Standard“ enthält die DIN-Normwerte und diese ist bei Erstinstallation vorgegeben.
standard-selection
Wahl der gewünschten Abmass-Tabelle

Tipp

Im Eingabefeld „Standard“ kann zwischen den Standardwerten der Norm und individuell eingestellten Werten gewählt werden. Um auf eigene Daten zugreifen zu können, muss im Pfad <ELITECAD-Installationspfad>\u\<version>\me\glob\dflt\de die Datei outthread0.lst kopiert und unter beliebigen Namen neu gespeichert werden. Öffnen Sie die Datei im Programm Excel. Wählen Sie beim Import der Datei folgende Einstellungen um eine Darstellung in Spalten zu erhalten.
input-seperation-preferences
input-seperation-preferences-checkmark

Das Feld in der ersten Zeile bestimmt den Namen der in der Auswahl der angezeigten Maske. Wird nun anstelle der Auswahlmöglichkeit „Standard“ der Name der neu angezeigten Datei ausgewählt, wird auf die individuell erstellten Daten zugegriffen.

3D-Eingabemodus ¶

external_thread_input_select_
Beim Verwenden des 3D-Eingabemodus muss lediglich der 3D-Bauteil, wo das Aussengewinde definiert werden soll, gewählt werden und ELITECAD versucht die Durchmessernorm automatisch zu ermitteln und platziert das Aussengewinde auf dem 3D-Bauteil. Kann kein passender Durchmesser gefunden werden, dann erscheint die Eingabemaske erneut und Sie müssen die entsprechenden Werte eintragen.

Eingabe über Referenzpunkt ¶

external_thread_input_points_
Bei diesem Eingabemodus wird das Aussengewinde anhand den Werten in der Maske generiert und zum Positionieren dynamisch am Cursor gehängt.
