Passfeder ¶

Wellen tragen Maschinenteile wie Riemenscheiben, Zahn- und Kettenräder oder Kupplungen. Die Naben dieser Bauteile sind formschlüssig mit der Welle verbunden.
Die meist verwendete formschlüssige Nabenverbindung ist die Passfederverbindung.
Mit ELITECAD wird die Konstruktion der richtigen Passfedernut zum angegebenen Wellendurchmesser automatisch laut Norm angeboten. Dieser Funktion zugrunde gelegt ist die Passfeder nach DIN 6885 - Form A rundstirnig.

Passfedernut Erstellen ¶

	Werkzeugleiste Ändern
	Menü Ändern > Passfeder

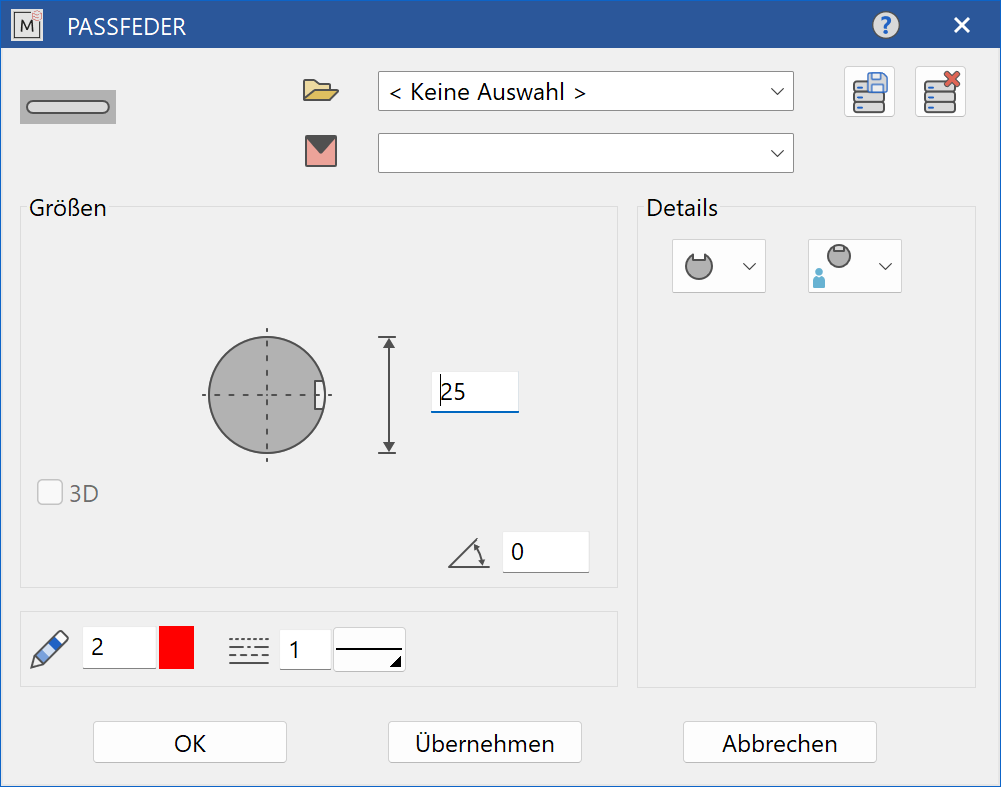

Mit dem Funktionsaufruf erscheint die Eingabemaske. Die fertig ausgefüllte Maske wird mit bestätigt. Damit wird die Passfedernut, entsprechend der gewählten Darstellung, dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Mit dem Positionieren in der Konstruktion wird die Funktion beendet.

Eigenschaftsleiste der Passfeder ¶

Für dieses Objekt ist keine Eigenschaftsleiste vorhanden.

Passfederparameter ¶

featherkey_params_

Grössen ¶

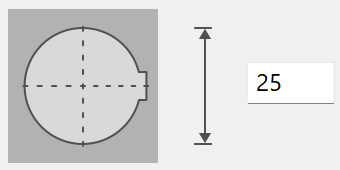

Durchmesser ¶

key-shaft-diameter
Durchmesser der Welle. Die Darstellung variiert nach Wahl der Darstellung und Auswahl Welle oder Nabe.

Winkellage ¶

angle_
Für die Winkeleingabe tragen Sie im Eingabefeld den Winkel der Rohr- bzw. Bohrungsmittelachse der Hauptbohrung ein.

Eingabe ¶

Auswahl Welle oder Nabe ¶

shaft_featherkey_
Passfedernut für eine Welle
gearwheel_type_featherkey_
Passfedernut für eine Nabe

Passfedernutansichten ¶

featherkey_front_
Für die Ansicht markieren Sie den Anfangspunkt (links) und den Endpunkt (rechts) in der Konstruktion. Gezeichnet wird die Kontur der Passfedernut. Die Zuordnung von Anfangs- und Endpunkt zur Nutkontur ist in der Eingabemaske mit blauen Symbolen erklärt.
featherkey_top_
Für die Draufsicht markieren Sie den Anfangspunkt (links) und den Endpunkt (rechts) in der Konstruktion. Gezeichnet wird die Kontur der Passfedernut. Die Zuordnung von Anfangs- und Endpunkt zur Nutkontur ist in der Eingabemaske mit blauen Symbolen erklärt.
featherkey_section_
Für die Schnittansicht markieren Sie mit der Abfrage Wohin positionieren? den Wellenmittelpunkt in der Konstruktion. Gezeichnet wird die Kontur der Passfedernut mit der Kreiskontur des angegebenen Wellendurchmessers. Mit dem Positionieren in der Konstruktion wird die Funktion beendet.

Ändern der Passfeder ¶

Zum Ändern oder optimieren von Ausführung und Masse der Passfedernut empfehlen wir die Verwendung der Funktion ÄNDERN > PASSFEDER.
