Rohrverschneidung

In vielen Konstruktionen ergeben sich Verschneidungen von zylindrischen Bauteilen wie Rohre, Rundstäbe oder Bohrungen. In 3D-Modellen werden diese Verschneidungskurven automatisch über die Bauteilverschneidung erzeugt. In 2D-Darstellungen sind diese Verschneidungslinien jedoch in der entsprechenden Ansicht zu konstruieren.
Treffen diese Bauteile im rechten Winkel aufeinander, so unterstützt Sie ELITECAD im 2D-Modell mit der Funktion ÄNDERN > ROHRVERSCHNEIDUNG. Damit wird die Verschneidungslinie automatisch in der zutreffenden Ansicht konstruiert.

Rohrverschneidung Erstellen

	Werkzeugleiste Ändern
	Menü Ändern > Rohrverschneidung

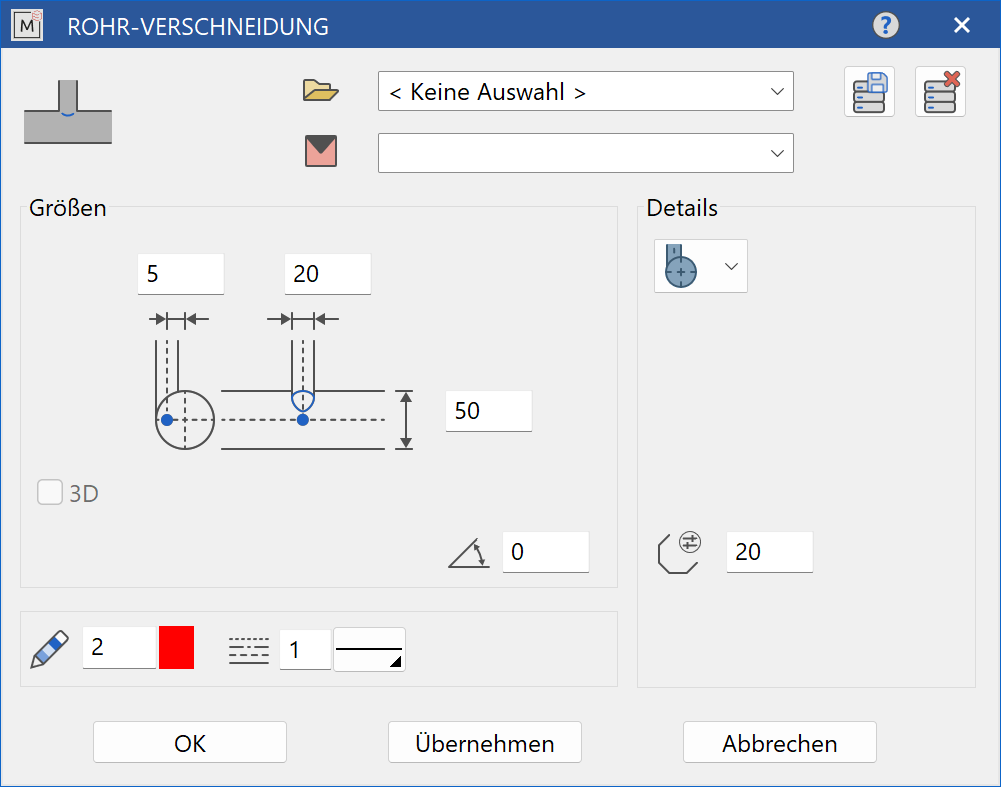

Mit dem Funktionsaufruf erscheint die Eingabemaske. Die fertig ausgefüllte Maske wird mit bestätigt. Damit wird die Rohrverschneidung dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Mit dem Positionieren in der Konstruktion wird die Funktion beendet.

Eigenschaftsleiste der Rohrverschneidung

Die Eigenschaftsleiste ist sichtbar, wenn eine bestehende Rohrverschneidung bearbeitet wird. In der Eigenschaftsleiste der Rohrverschneidung können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Rohrverschneidung (mittig)
	Rohrverschneidung (versetzt)

Darstellung (siehe Allgemeine Parameter)

Rohrverschneidungsparameter mittig

Grössen

Durchmesser

Durchmesser des Rohres

Durchmesser Abzweig

Durchmesser des abzweigenden Rohres

Winkellage

Für die Winkeleingabe tragen Sie im Eingabefeld den Winkel der Rohr- bzw. Bohrungsmittelachse der Hauptbohrung ein.

Eingabe

Auswahl für Abzweig mittig oder versetzt

Abzweigendes Rohr sitzt mittig am Hauptrohr

Abzweigendes Rohr sitzt versetzt am Hauptrohr

Auflösung

Dieser Wert bestimmt die Anzahl der Segmente mit der die Rohrverschneidung dargestellt wird. Bei grösseren Durchmessern ist auch eine höhere Auflösung sinnvoll, um die Rohrverschraubung darzustellen.

Rohrverschneidungsparameter versetzt

Grössen

Durchmesser

Durchmesser des Rohres

Durchmesser Abzweig

Durchmesser des abzweigenden Rohres

Versatz des Abzweigs

Versatz des abzweigenden Rohres von der Mitte des Hauptrohres

Winkellage

Für die Winkeleingabe tragen Sie im Eingabefeld den Winkel der Rohr- bzw. Bohrungsmittelachse der Hauptbohrung ein.

Eingabe

Auswahl für Abzweig mittig oder versetzt

Abzweigendes Rohr sitzt mittig am Hauptrohr

Abzweigendes Rohr sitzt versetzt am Hauptrohr

Auflösung

Dieser Wert bestimmt die Anzahl der Segmente mit der die Rohrverschneidung dargestellt wird. Bei grösseren Durchmessern ist auch eine höhere Auflösung sinnvoll, um die Rohrverschraubung darzustellen.

Ändern der Verschneidungslinie

Zum Ändern oder optimieren von Ausführung und Masse der Verschneidungslinie empfehlen wir die Verwendung der Funktion ÄNDERN > ME-OBJEKTE.
