Ausnehmung ¶

Mit der Funktion AUSNEHMUNG wird eine Vielzahl von Vertiefungen und Öffnungen vorwiegend als Ausschnitte an Bauteilen wie Platten und Bleche bearbeitet. Verwenden Sie diese Funktion für:
drill_type_circle_ kreisrund
drill_type_rect_ rechteckig
drill_type_hexa_ sechseckig
drill_type_slotted_ langlochförmig
drill_type_free_ Kontureingabe

Ausnehmung Erstellen ¶

	Werkzeugleiste ME bearbeiten
	Menü Ändern > Ausnehmung

Mit dem Funktionsaufruf erscheint die Eingabemaske. Die fertig ausgefüllte Maske wird mit bestätigt. Damit wird die Ausnehmung dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Mit dem Positionieren in der Konstruktion wird die Funktion beendet.

Tipp

Bei einer grossen Anzahl gleicher Ausschnitte verwenden Sie die CAD-Basisfunktion für Kopieren von Objekten, um bereits generierte Ausnehmungen zu duplizieren oder zu bewegen.

Eigenschaftsleiste der Ausnehmung ¶

recess
Die Eigenschaftsleiste ist sichtbar, wenn eine bestehende Ausnehmung bearbeitet wird. In der Eigenschaftsleiste der Ausnehmung können die Hauptwerte manipuliert werden.

drill_params_

Funktion	Beschreibung
	Ausnehmung rund
	Ausnehmung rechteckig
	Ausnehmung sechseckig
	Ausnehmung Langloch
	Ausnehmung mit Kontureingabe

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Ausnehmung Rund ¶

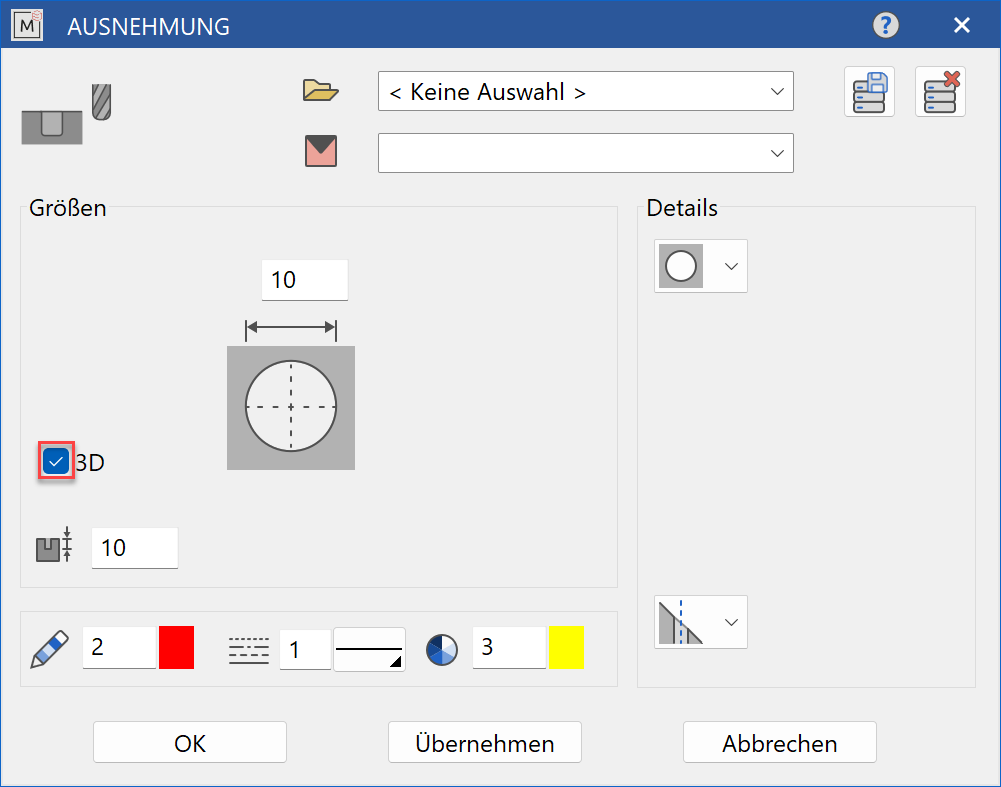

Ausnehmungsparameter rund ¶

drill_params_

Entscheiden Sie, ob die Ausnehmung als 2D oder 3D Objekt erzeugt werden soll.

Grössen ¶

Durchmesser ¶

circ-recess-diameter Durchmesser der Ausnehmung

Tiefe ¶

drill_depth_ Tiefe der Kontur bei 3D-Darstellung

Eingabe ¶

Richtung ¶

Die Richtung definiert die Lage der Ausnehmung relativ zum Bauteil.
sink_dir_normal_surf_ Richtung normal zur Oberfläche
sink_dir_normal_ws_ Richtung normal zur Arbeitsebene
sink_dir_ws_ Richtung in der aktuellen Arbeitsebene

Ausnehmung Rechteckig ¶

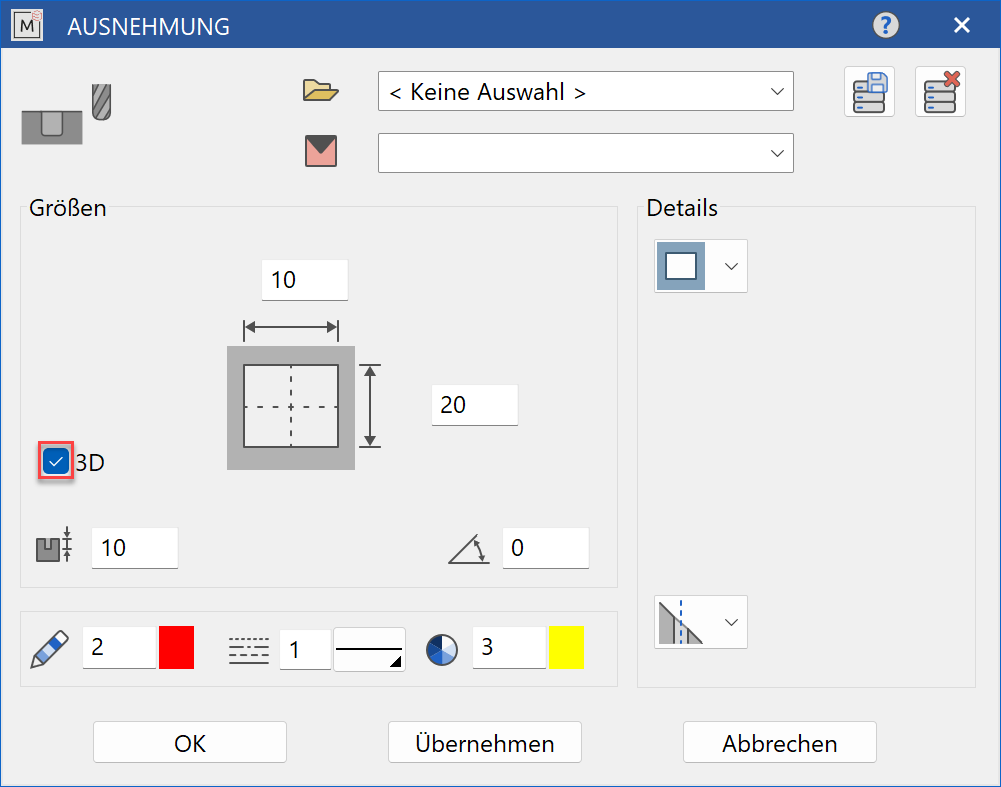

Ausnehmungsparameter rechteckig ¶

drill_params_

Entscheiden Sie, ob die Ausnehmung als 2D oder 3D Objekt erzeugt werden soll.

Grössen ¶

Länge und Breite ¶

rect-recess-dimensions
Länge und Breite der rechteckigen Ausnehmung

Tiefe ¶

drill_depth_
Tiefe der Kontur bei 3D-Darstellung

Winkellage ¶

angle_
Winkellage der Kontur relativ zur X-Achse

Eingabe ¶

Richtung ¶

Die Richtung definiert die Lage der Ausnehmung relativ zum Bauteil.
sink_dir_normal_surf_ Richtung normal zur Oberfläche
sink_dir_normal_ws_ Richtung normal zur Arbeitsebene
sink_dir_ws_ Richtung in der aktuellen Arbeitsebene

Ausnehmung Sechseckig ¶

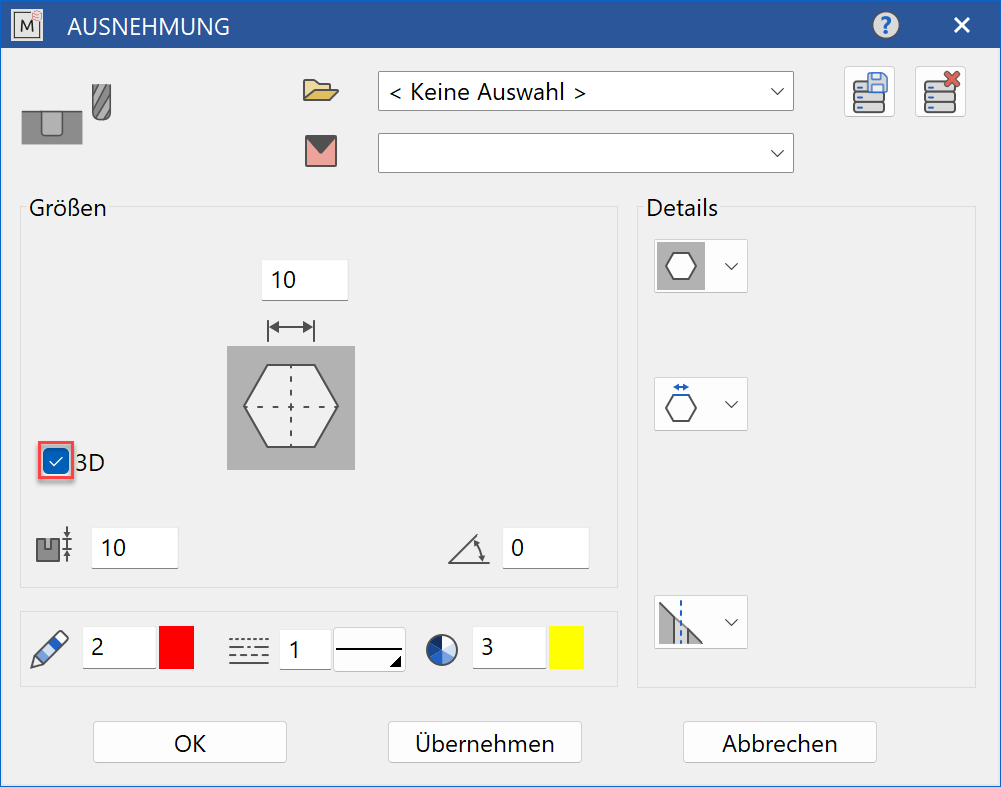

Ausnehmungsparameter sechseckig ¶

drill_params_

Entscheiden Sie, ob das Ausnehmung als 2D oder 3D Objekt erzeugt werden soll.

Grössen ¶

Seitenlänge ¶

hex-recess-side-length
Seitenlänge des Sechseckes bei drill_hexa_edge_

Schlüsselweite ¶

hex-recess-width-across-sides
Schlüsselweite des Sechseckes bei drill_hexa_diam_

Tiefe ¶

drill_depth_ Tiefe der Kontur bei 3D-Darstellung

Winkellage ¶

angle_
Winkellage der Kontur relativ zur X-Achse

Eingabe ¶

Seitenlänge oder Schlüsselweite ¶

drill_hexa_edge_ Eingabe des Sechseckes über die Seitenlänge
drill_hexa_diam_ Eingabe des Sechseckes über die Schlüsselweite

Richtung ¶

Die Richtung definiert die Lage der Ausnehmung relativ zum Bauteil.
sink_dir_normal_surf_ Richtung normal zur Oberfläche
sink_dir_normal_ws_ Richtung normal zur Arbeitsebene
sink_dir_ws_ Richtung in der aktuellen Arbeitsebene

Ausnehmung Langloch ¶

Ausnehmungsparameter Langloch ¶

drill_params_

Entscheiden Sie, ob die Ausnehmung als 2D oder 3D Objekt erzeugt werden soll.

Grössen ¶

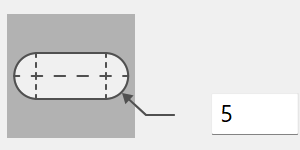

Seitenlänge ¶

slotted-hole-side-length
Radius des Langloches

Mittenabstand ¶

slotted-hole-centre-centre-length
Mittenabstand der Radien bei drill_slotted_int_

Gesamtlänge ¶

slotted-hole-total-length
Gesamtlänge des Langloches bei drill_slotted_ext_

Tiefe ¶

drill_depth_ Tiefe der Kontur bei 3D-Darstellung

Winkellage ¶

angle_
Winkellage der Kontur relativ zur X-Achse

Eingabe ¶

Mittenabstand oder Gesamtlänge ¶

drill_slotted_int_ Eingabe des Langloches über den Mittenabstand
drill_slotted_ext_ Eingabe des Langloches über die Gesamtlänge

Richtung ¶

Die Richtung definiert die Lage der Ausnehmung relativ zum Bauteil.
sink_dir_normal_surf_ Richtung normal zur Oberfläche
sink_dir_normal_ws_ Richtung normal zur Arbeitsebene
sink_dir_ws_ Richtung in der aktuellen Arbeitsebene

Ausnehmung Kontureingabe ¶

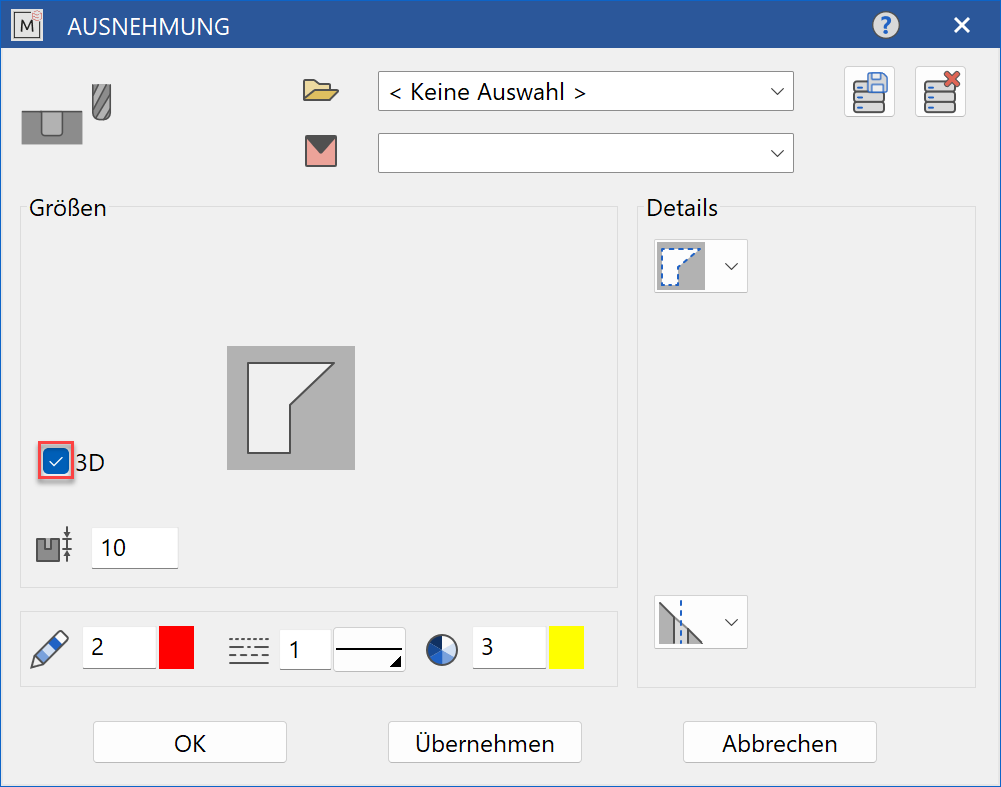

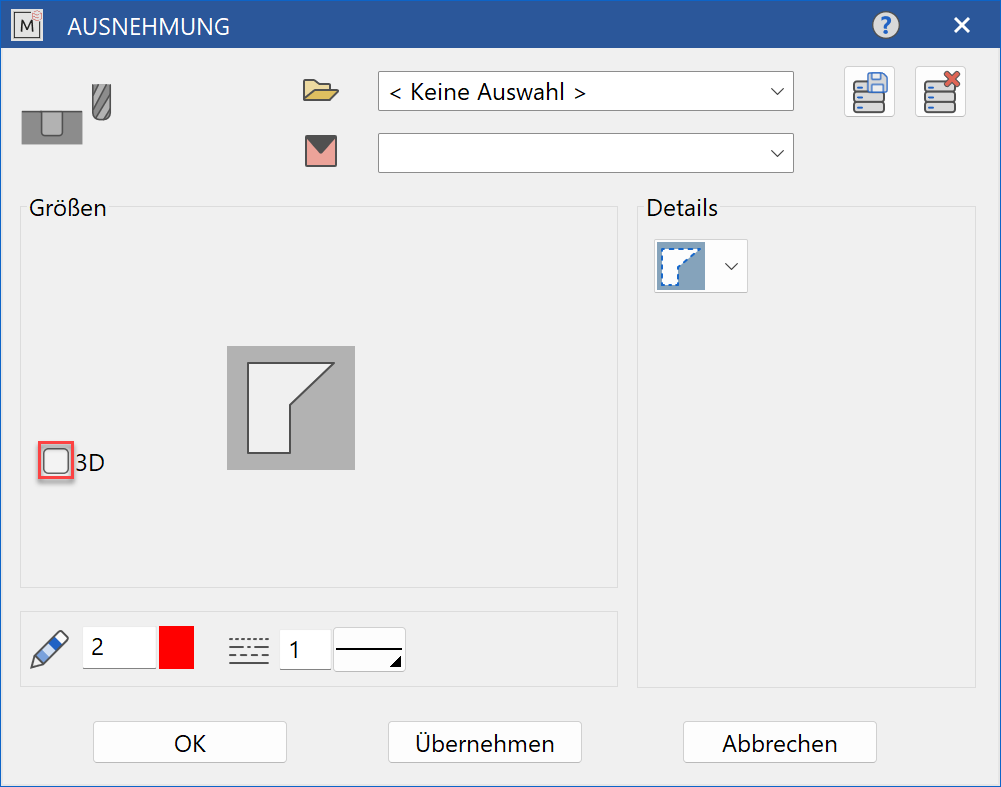

Ausnehmungsparameter Kontureingabe ¶

drill_params_

Entscheiden Sie, ob die Ausnehmung als 2D oder 3D Objekt erzeugt werden soll.

Kontureingabe ¶

Es wird zuerst die Position (Fläche) abgefragt auf der die Ausnehmung erfolgen soll und danach wird die Kontur erstellt.

Richtung ¶

Die Richtung definiert die Lage der Ausnehmung relativ zum Bauteil.
sink_dir_normal_surf_ Richtung normal zur Oberfläche
sink_dir_normal_ws_ Richtung normal zur Arbeitsebene
sink_dir_ws_ Richtung in der aktuellen Arbeitsebene

Ändern von Ausnehmungen ¶

Für Änderungen an fertig generierten Ausnehmungen benutzen Sie die Funktion ÄNDERN > ME-OBJEKT. Damit erhalten Sie alle aktuellen Eingabewerte im Parameterfenster und können jede Änderung auf einfachste Weise durchführen. Weitere Möglichkeiten das Parameterfenster zu öffnen sind ein Doppelklick auf das Objekt oder die Wahl des Kontextmenüs BEARBEITEN auf die aktuelle Auswahl. Die Auswahl erfolgt immer auf den Mittellinien (2D-Elemente einschalten mit Ctrl / Strg + E).
