Senken

Verbessert · 16 R1 · Neuerungen

Mit der Funktion SENKEN wird eine Vielzahl von Verbindungslöchern vorwiegend für Schraubverbindungen in Konstruktion bearbeitet. Verwenden Sie diese Funktion für:

  • einfache Durchgangslöcher
  • Gewinde-Durchgangslöcher
  • einfache Sacklöcher
  • Sacklöcher mit ebenen Lochgrund
  • Gewinde-Sacklöcher mit Gewindeauslauf nach DIN 76 - T1
  • Gewinde-Sacklöcher mit Gewindefreistich nach DIN 76 - T1 Form C
  • Löcher mit Senkung nach DIN 74-T1 Form A / B für allg. Senkschrauben
  • Löcher mit Senkung nach DIN 74-T1 Form C für Blech-Senkschrauben
  • Löcher mit Senkung nach DIN 74-T1 Form E für Stahlbau-Senkschrauben
  • Löcher mit Senkung nach DIN 74-T2 Form H / J / K für Zylinderkopfschrauben
  • Löcher mit Senkung nach DIN 74-T3 Form R für Sechskantschrauben
  • Löcher mit Senkung nach DIN 74-T3 Form SA / TA für Sechskantschrauben
  • Löcher mit Senkung nach DIN 74-T3 Form SB / TB für Sechskantschrauben

Senkung Erstellen

Icon1 Werkzeugleiste Ändern
Menü Ändern > Senken

Mit dem Funktionsaufruf erscheint die Eingabemaske. Die fertig ausgefüllte Maske wird mit ok bestätigt. Damit wird die Senkung dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Mit dem Positionieren in der Konstruktion wird die Funktion beendet. Für weitere gleiche Senkungen kann der Funktionsaufruf wiederholt werden. Die letzten Eingabeparameter bleiben erhalten und werden beim neuerlichen Aufruf vorgeschlagen.

Tipp

Bei einer grossen Anzahl gleicher Senkungen verwenden Sie die CAD-Basisfunktion für Kopieren von Mustern bzw. Objekten, um bereits generierte Senkungen zu duplizieren oder zu bewegen.

Eigenschaftsleiste der Senkung

sinking
Die Eigenschaftsleiste ist sichtbar, wenn eine bestehende Senkung bearbeitet wird. In der Eigenschaftsleiste der Senkung können die Hauptwerte manipuliert werden.

sink_params_

Funktion Beschreibung
sink_head_none_ Senkungsparameter Bohrung
sink_head_abce_ Senkungsparameter Form A, B, C und E
sink_head_hjk_ Senkungsparameter Form H, J, K und R

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Senkung Bohrung

Senkungsparameter Bohrung

sink_params_
sinking-bores-parameter-menu-2d sinking-bores-parameter-menu-3d
Entscheiden Sie, ob die Senkung als 2D oder 3D Objekt erzeugt werden soll.

Grössen

Durchmesser

diameter-though-hole
Durchmesser der Senkung oder Gewindedurchmesser

Länge

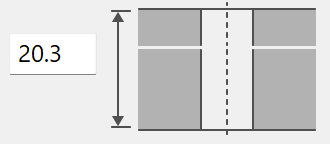

bore-depth-though-hole
Länge der Senkung bei 2D-Darstellung für Durchgangsloch

Bohrungstiefe

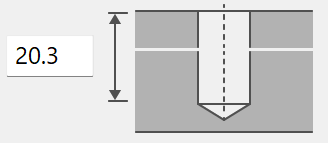

bore-depth-with-stop
Tiefe der Bohrung (nicht für Durchgangsloch)

Winkellage

angle_
Winkellage der Senkung relativ zur X-Achse bei 2D-Darstellung

Verdeckte Darstellung

hidden-checkmark
Darstellung verdeckt oder sichtbar bei 2D-Darstellung

Eingabe

Bereichsdefinition für Durchgangsbohrung

sink_single_ Bereich nur durch erstes Objekt
sink_multi_ Bereich durch alle Objekte
Weitere Eingaben siehe Eingaben für alle Senkungen.

Senkung Form A, B, C und E

Senkungsparameter Form A, B, C und E

sink_params_

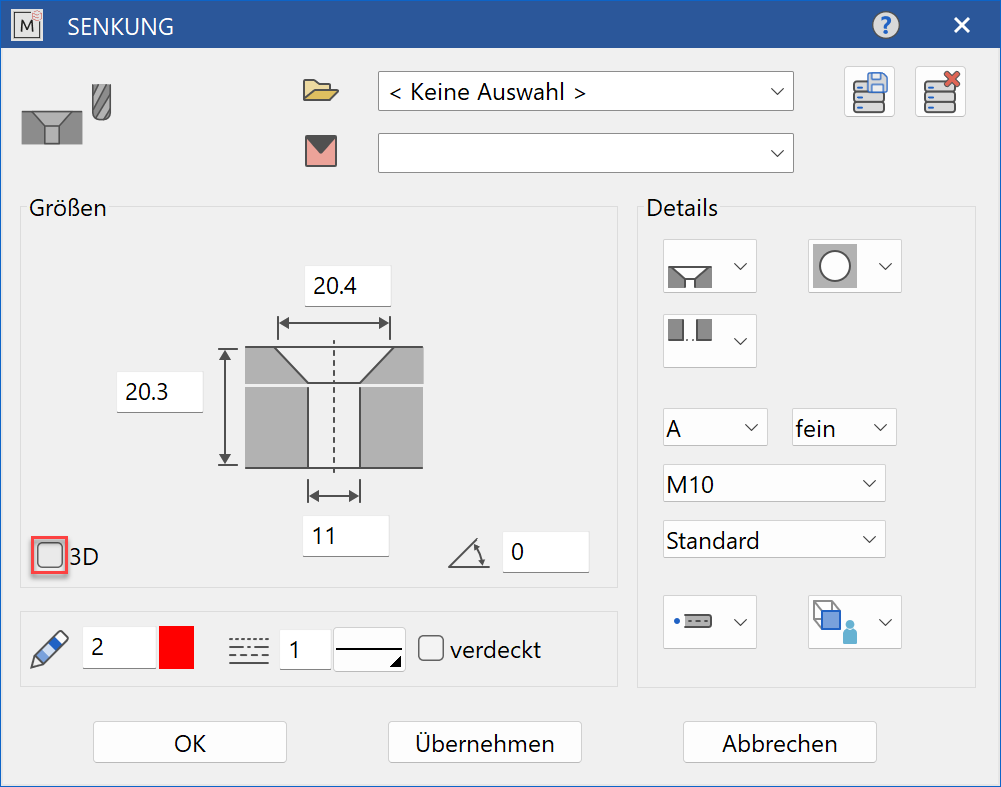

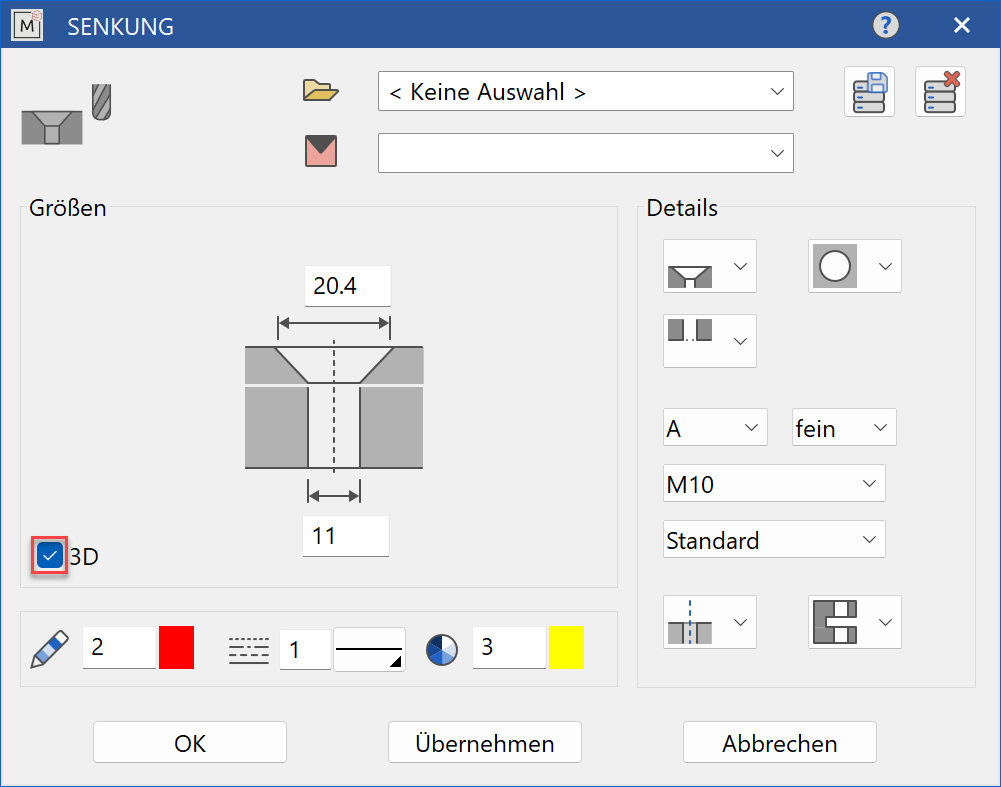

sinking-shape-a-e-parameter-menu-2d sinking-shape-a-e-parameter-menu-3d
Entscheiden Sie, ob die Senkung als 2D oder 3D Objekt erzeugt werden soll.

Grössen

Durchmesser

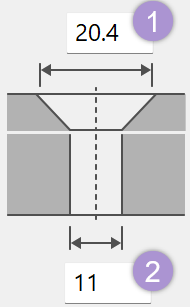

head-thread-diameter
1. Kopfdurchmesser der Senkung
2. Durchmesser oder Gewindedurchmesser

Länge

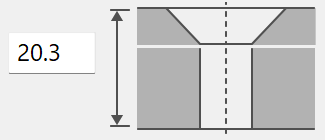

bore-depth-with-conical-sinking
Länge der Senkung bei 2D-Darstellung für Durchgangsloch

Winkellage

angle_
Winkellage der Senkung relativ zur X-Achse bei 2D-Darstellung

Verdeckte Darstellung

hidden-checkmark
Darstellung verdeckt oder sichtbar bei 2D-Darstellung

Eingabe

Weitere Eingaben siehe Eingaben für alle Senkungen.

Senkung Form H, J, K und R

Senkungsparameter Form H, J, K und R

sink_params_
sinking-shape-h-r-parameter-menu-2d sinking-shape-h-r-parameter-menu-3d
Es sind auch noch die Formen SA, TA, SB und TB anwählbar. Entscheiden Sie, ob die Senkung als 2D oder 3D Objekt erzeugt werden soll.

Grössen

Durchmesser

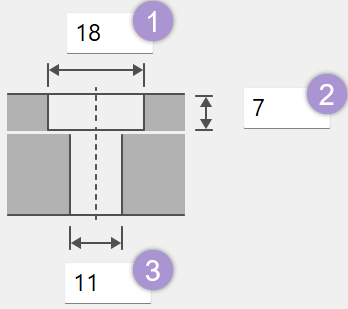

head-thread-diameter-with-sinking-depth
1. Kopfdurchmesser der Senkung
2. Kopftiefe der Senkung
3. Durchmesser oder Gewindedurchmesser

Länge

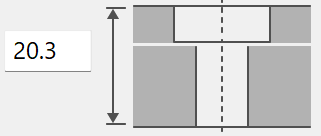

bore-depth-with-round-sinking
Länge der Senkung bei 2D-Darstellung

Winkellage

angle_
Winkellage der Senkung relativ zur X-Achse bei 2D-Darstellung

Verdeckte Darstellung

hidden-checkmark
Darstellung verdeckt oder sichtbar bei 2D-Darstellung

Eingabe

Weitere Eingaben siehe Eingaben für alle Senkungen.

Eingabe für alle Senkungen

Bohrungsart

Die Bohrungsart definiert die Ausprägung der Senkung.
sink_end_none_ Durchgangsbohrung
sink_end_cut_ Senkung mit geraden Abschluss
sink_end_cap_ Senkung mit spitzem Abschluss
sink_end_relief_ Senkung mit Freistich

Gewindeart

Die Gewindeart definiert die Ausprägung des Gewindes.
sink_thread_none_ Kein Gewinde
sink_thread_std_ Regelgewinde nach DIN 13
sink_thread_fine_ Feingewinde nach DIN 13/2
sink_thread_ww_ Rohrgewinde nach ISO 228

Form der Senkung

sinking-form-input
Die Form der Senkung definiert die Ausprägung der Senkung im Kopfbereich nach DIN oder bei einem Durchgangsgewinde die Gewindeart.
Hier erfolgt die Auswahl der Kopfform der Senkung, wobei je nach Form die nach DIN zulässigen Formen wählbar sind oder M für metrisches Gewinde bzw. G für Rohrgewinde beim Durchgangsgewinde.

Ausführung der Senkung

sinking-execution-input
Die Ausführung der Senkung definiert die Genauigkeit der Senkung nach DIN.
Auswahl der Ausführung der Senkung, wobei je nach Ausführung fein mittel oder grob die nach DIN festgelegten Masse erstellt werden.

Durchmesserauswahl

Die Durchmesserauswahl der Senkung definiert den Nenndurchmesser oder den Gewindedurchmesser nach DIN. Eine freie Eingabe ist jedoch auch möglich.
sinking-diameter-input
Gewindedurchmesserauswahl nach DIN
sinking-free-input
Freie Wahl der Parameter

Definition eigener Abmass-Tabellen

Die Durchmesserauswahl der Senkung kann auch in eigenen Tabellen zusammengestellt werden und damit werden nur die gewünschten Abmasse angeboten. Die Tabelle „Standard“ enthält die DIN-Normwerte und diese ist bei Erstinstallation vorgegeben.
standard-selection
Wahl der gewünschten Abmass-Tabelle

Tipp

Im Eingabefeld „Standard“ kann zwischen den Standardwerten der Norm und individuell eingestellten Werten gewählt werden. Um auf eigene Daten zugreifen zu können, muss im Pfad <ELITECAD-Installationspfad>\u\<version>\me\glob\dflt\de die Datei sink0.lst kopiert und unter beliebigen Namen neu gespeichert werden. Öffnen Sie die Datei im Programm Excel. Wählen Sie beim Import der Datei folgende Einstellungen um eine Darstellung in Spalten zu erhalten.
input-seperation-preferences
input-seperation-preferences-checkmark
excel-finish-button Das Feld in der ersten Zeile bestimmt den Namen der in der Auswahl der angezeigten Maske. Wird nun anstelle der Auswahlmöglichkeit „Standard“ der Name der neu angezeigten Datei ausgewählt, wird auf die individuell erstellten Daten zugegriffen.

Richtung

Die Richtung definiert die Lage der Senkung relativ zum Bauteil.
sink_dir_normal_ws_ Richtung normal zur Oberfläche
sink_dir_normal_surf_ Richtung normal zur Arbeitsebene
sink_dir_ws_ Richtung in der aktuellen Arbeitsebene

Ändern einer Senkung

Für Änderungen an fertig generierten Ausnehmungen benutzen Sie die Funktion ÄNDERN > ME-OBJEKT. Damit erhalten Sie alle aktuellen Eingabewerte im Parameterfenster und können jede Änderung auf einfachste Weise durchführen. Weitere Möglichkeiten das Parameterfenster zu öffnen sind ein Doppelklick auf das Objekt oder die Wahl des Kontextmenüs BEARBEITEN auf die aktuelle Auswahl. Die Auswahl erfolgt immer auf die Mittellinien (2D-Elemente einschalten mit  Ctrl / Strg + E)
