Rohrabwicklung ¶
Das Rohrabwicklungsmodul erzeugt aus Blech-Formstücken unter Angabe der Hauptabmessungen in erster Linie ein 3D-Objekt oder eine 2D-Ansichtsdarstellung, welche wahlweise vermasst oder nicht vermasst sein kann und in zweiter Linie eine daraus resultierende Rohrabwicklung.
| 2D-Objekt | 3D-Objekt | Abwicklung |
|---|---|---|
 |
 |
 |
Diese Abwicklung kann unter Angabe wiederum automatisch vermasst werden, wobei die Anzahl der Masse frei definierbar ist. Die so erhaltenen Abwicklungen haben bereits ein vorgegebenes Ordnungskonzept und können so auf sehr rasche und bequeme Art selektiert bzw. manipuliert werden. Das Rohrabwicklungs-Modul beinhaltet eine interaktive Eingabe für die Abwicklungen, weiters können diverse Parameter von Kurvenberechnungsarten, Kreisauflösungen und Massparameter usw. eingestellt werden.
In ELITECAD werden folgende Formstücke zur Verfügung gestellt:
Segmentbogen
Rohrabzweiger
Übergang rund/eckig
Rohrhose
Rohrabwicklung Erstellen ¶
 |
Werkzeugleiste Bauteile |
| Menü ME-Objekte > Rohrabwicklung |
Mit dem Funktionsaufruf erscheint die Eingabemaske. Die fertig ausgefüllte Maske wird mit
bestätigt. Damit wird das Formstück oder die Abwicklung, entsprechend der gewählten Einstellung, dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Mit dem Positionieren in der Konstruktion wird die Funktion beendet.
Tipp
Ordnungskonzept
Beim Generieren der Abwicklungen der Formteile werden vom Programm her bereits gewisse Ordnungslinien eingehalten. D. h., sollte ein Formteil in der Ansichtsdarstellung erzeugt werden, so ist diese Darstellung ein einzelnes Muster ohne vergebene Ordnungen (ausser der Mustername welcher in der Maske eingestellt ist). Bei den eigentlichen Abwicklungen ist jede Abwicklung ein eigenes Muster und hat als Musternamen den Wert aus der Maske. Als Gruppennamen wird die fortlaufend nummerierte Abwicklung angegeben. Als Klasse wird die allgemeine Zuordnung zur Abwicklung angezeigt. Die Ebene ist unbelegt und kann individuell vergeben werden.
Beispiel:
Rohrabzweiger
Mustername: abhängig von der Eingabe in der Maske
Gruppenname: ABWI1
Klassenname: ABWI
Eigenschaftsleiste der Rohrabwicklung ¶
Die Eigenschaftsleiste ist sichtbar, wenn eine bestehende Rohrabwicklung bearbeitet wird. In der Parametermaske der Rohrabwicklung können die Hauptwerte manipuliert werden.
Rohrabwicklungsparameter ¶

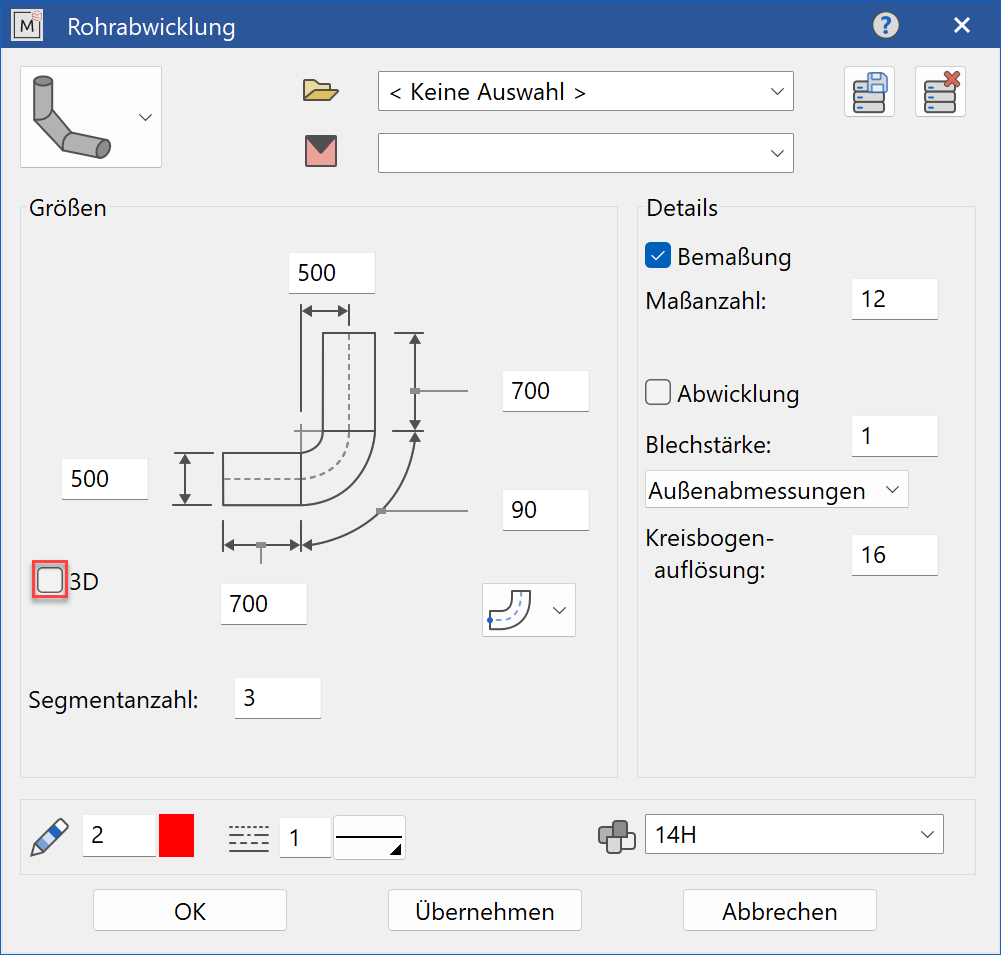

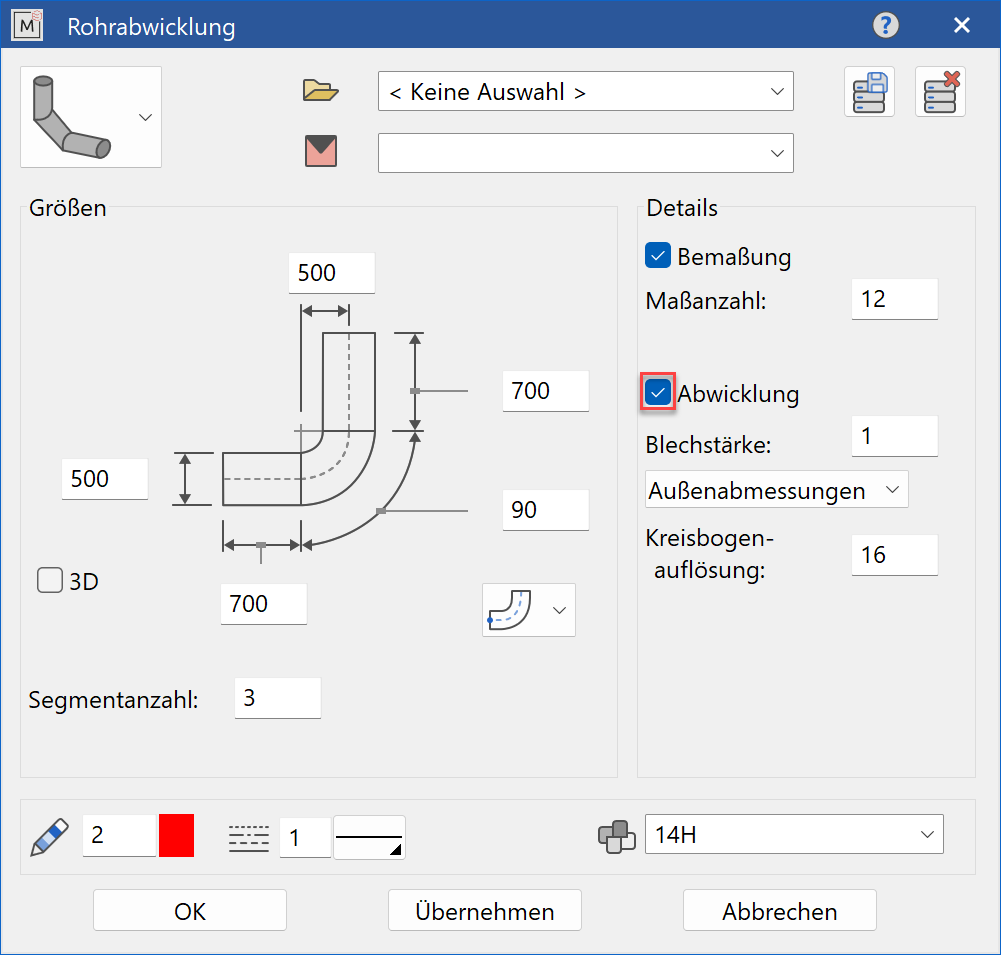

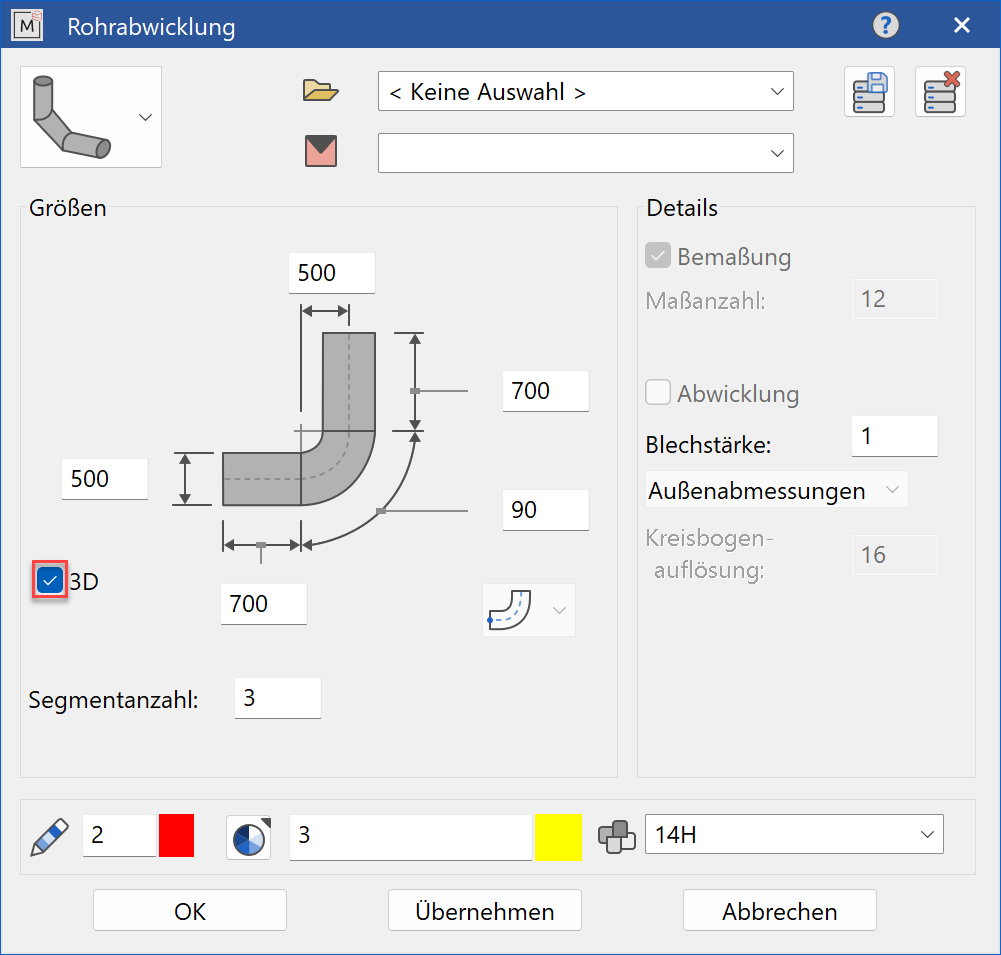

Die Maske ist sichtbar, sobald die Funktion ROHRABWICKLUNG ERSTELLEN gestartet wird oder wenn ein bestehendes Formstück über die Eigenschaftsleiste bearbeitet wird.
Darstellung (siehe Allgemeine Parameter)
