Rohrübergang ¶

Rohrübergang Eckig/Rund ¶

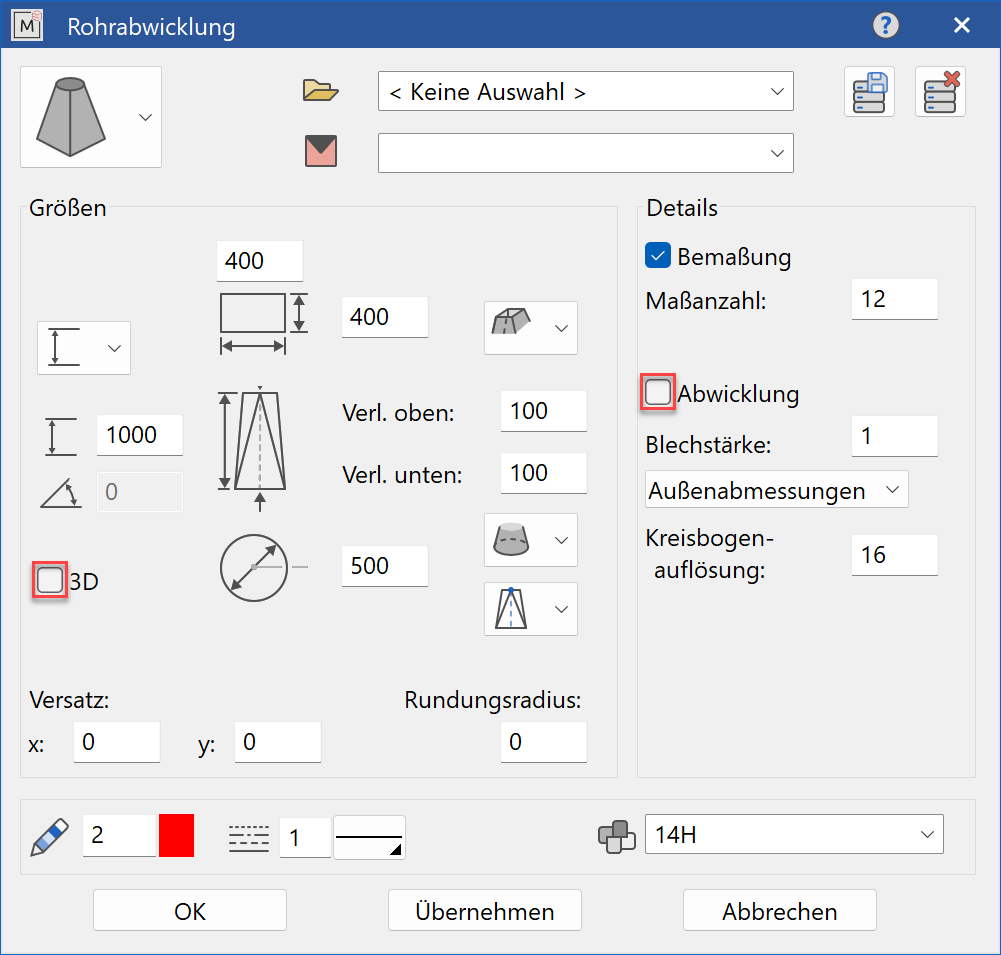

pipeunfold_params_
Die Rohrübergangsparameter für den Rohrübergang eckig/rund können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernden Rohrübergang geöffnet werden. Weiters kann das Parameterfenster auch über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.

Entscheiden Sie, ob der Rohrübergang im 2D-Modus, im 3D-Modus oder als Abwicklung dargestellt werden soll.

Grössen ¶

Länge oder Winkel ¶

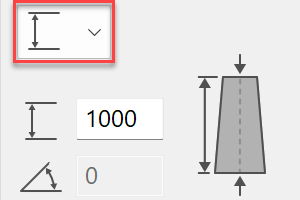

conical-reducer-length
Eingabe der Länge des Rohrüberganges, der Winkel wird errechnet und angezeigt.
oder

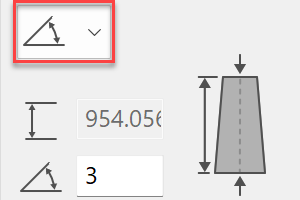

conical-reducer-side-angle
Eingabe des Winkels des Rohrüberganges, die Länge wird errechnet und angezeigt.
cone-measurements

Masse des Rohrüberganges eckig/rund ¶

square-reducer-top-dimensions
1. Länge des Rohrüberganges am Kopfende
2. Breite des Rohrüberganges am Kopfende

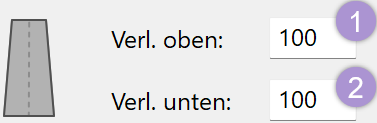

reducer-extension-lengths
1. Verlängerung des Rohrüberganges oben
2. Verlängerung des Rohrüberganges unten

round-reducer-bottom-diameter
Durchmesser des Rohrüberganges unten

Eingabe ¶

Auswahl des Bezugspunktes ¶

pipeunfold_input_reducer_8_ Bezugspunkt Rohrübergangs oben mittig
pipeunfold_input_reducer_2_ Bezugspunkt Rohrübergang unten mittig

Rundungsradius ¶

rounding-radius-input
Mit diesem Wert kann ein Rundungsradius für die Ecken des rechteckigen Endes angegeben werden.

Versatz ¶

x-y-offset-input
Beim Übergang eckig/rund kann ein Versatz im Grundriss in X- und Y-Richtung angegeben werden. Ist ein Versatz eingestellt, dann wird ein exzentrischer Übergang generiert.

Eingaben für alle Rohrabwicklungen ¶

input-for-all-unfolds
Weitere Eingaben siehe Eingaben für alle Rohrabwicklungen.

Beispiele Rohrübergang eckig/rund ¶

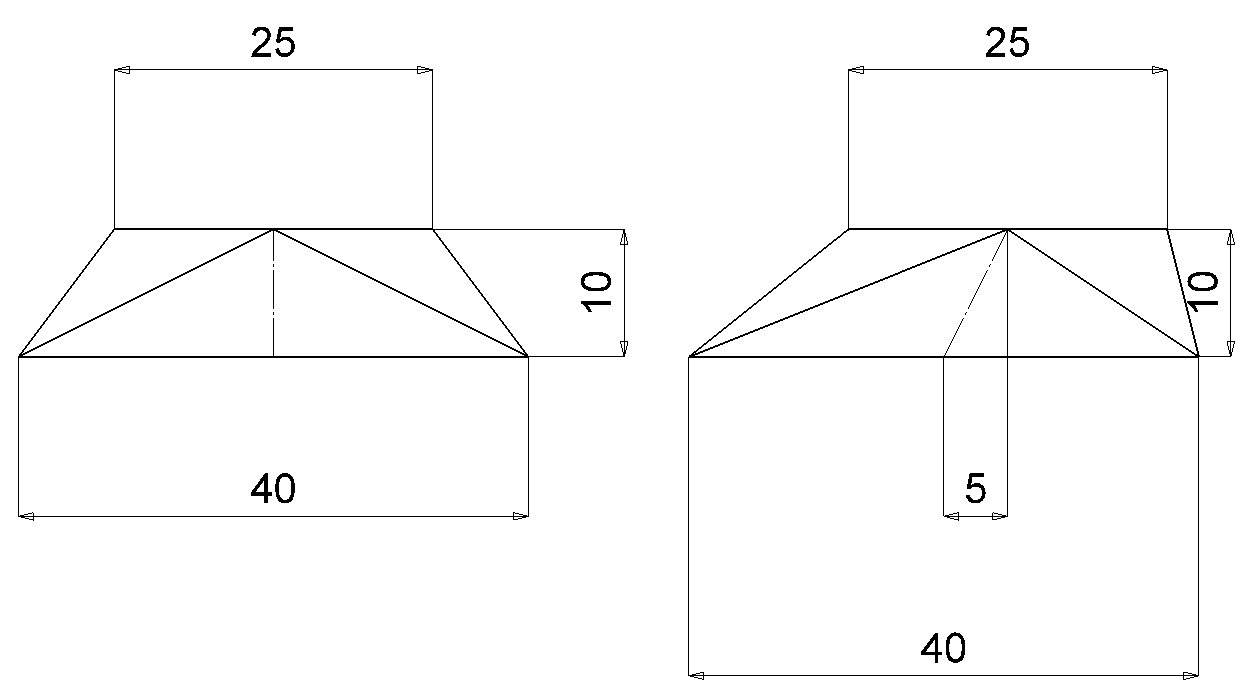

ohne Versatz und mit Versatz
reducer-square-round-offset-sample

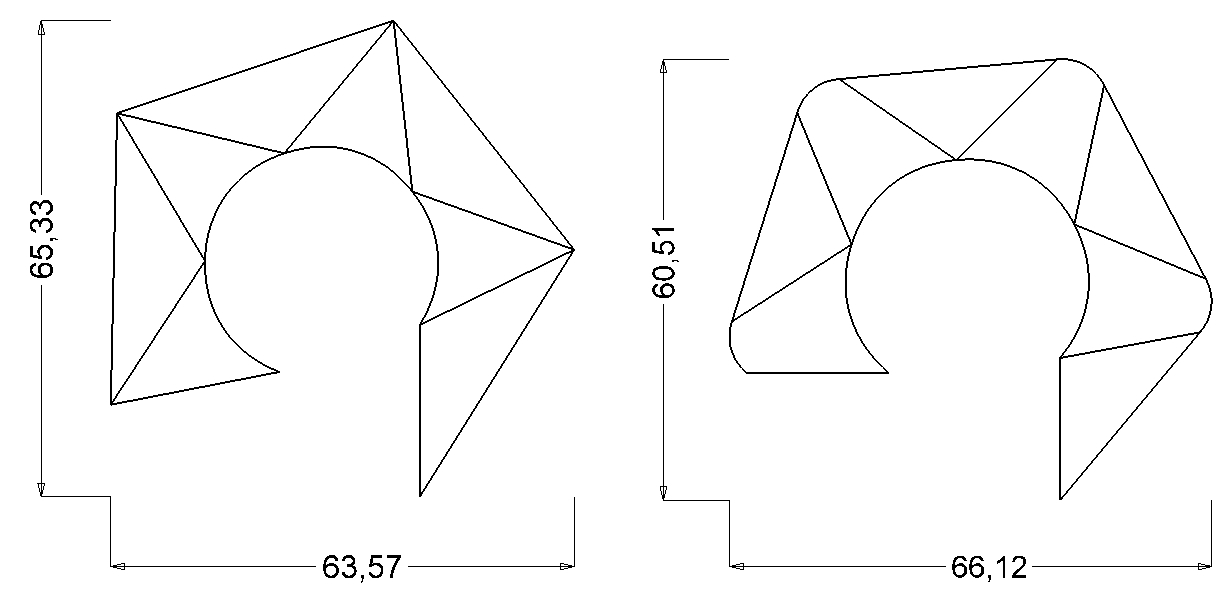

ohne Rundungsradius und mit Rundungsradius (5)
reducer-square-round-rounding-radius-sample

Rohrübergangsparameter rund/rund ¶

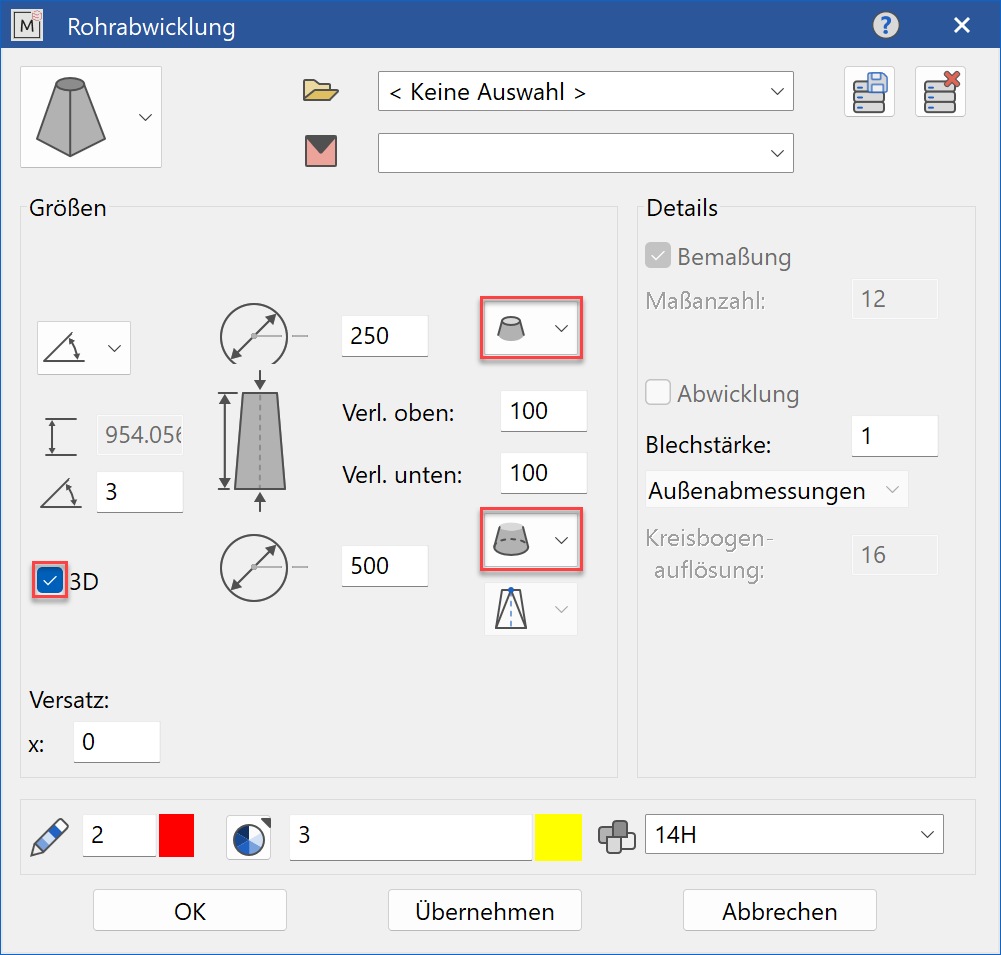

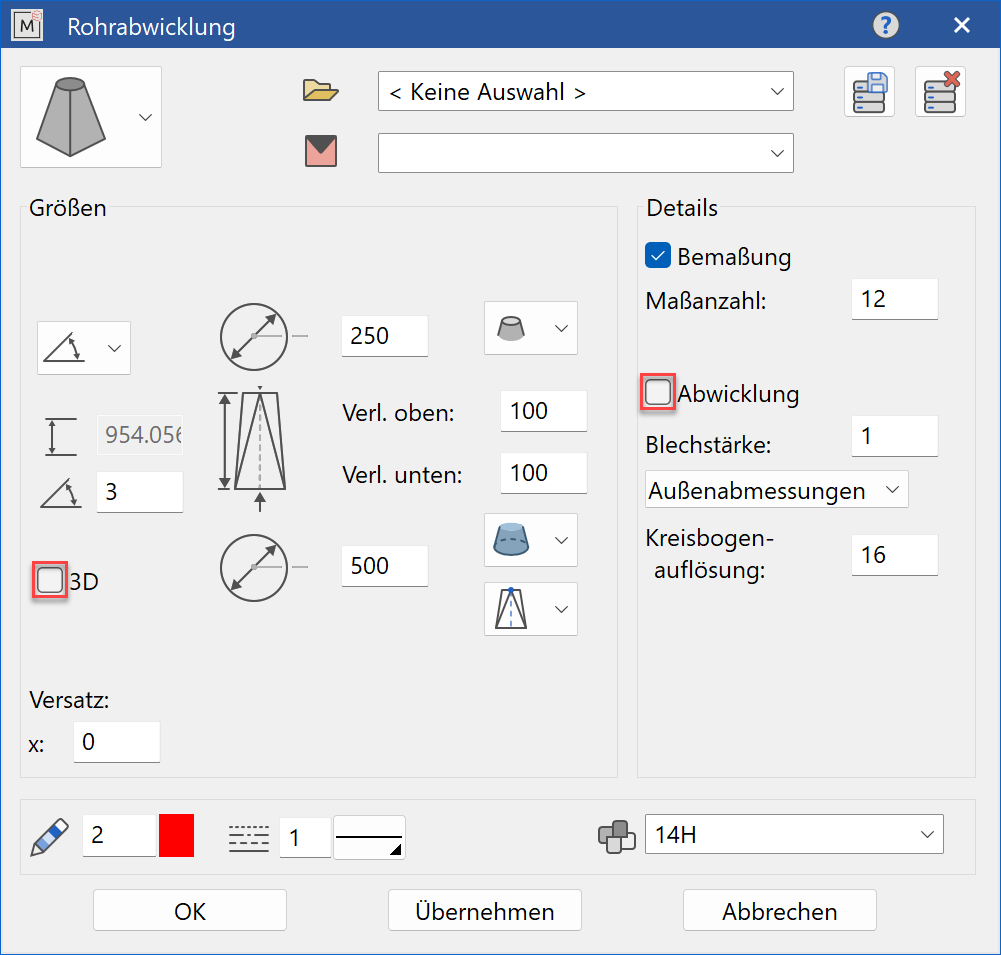

pipeunfold_params_
Die Rohrübergangsparameter für den Rohrübergang rund/rund können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernden Rohrübergang geöffnet werden. Weiters kann das Parameterfenster auch über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.

Entscheiden Sie, ob der Rohrübergang im 2D-Modus, im 3D-Modus oder als Abwicklung dargestellt werden soll.

Grössen ¶

Länge oder Winkel ¶

conical-reducer-length
Eingabe der Länge des Rohrüberganges, der Winkel wird errechnet und angezeigt.
oder
conical-reducer-side-angle
Eingabe des Winkels des Rohrüberganges, die Länge wird errechnet und angezeigt.
cone-measurements

Masse des Rohrüberganges rund/rund ¶

round-reducer-top-diameter
Durchmesser des Rohrüberganges oben

reducer-extension-lengths
1. Zylindrische Verlängerung des Rohrüberganges oben
2. Zylindrische Verlängerung des Rohrüberganges unten

round-reducer-bottom-diameter
Durchmesser des Rohrüberganges unten

Eingabe ¶

Auswahl des Bezugspunktes ¶

pipeunfold_input_reducer_8_ Bezugspunkt Rohrübergangs oben mittig
pipeunfold_input_reducer_2_ Bezugspunkt Rohrübergang unten mittig

Versatz ¶

x-offset-input.de
Wird hier ein Wert angegeben, so wird ein exzentrischer Rohrübergang erstellt. Der Versatz erfolgt im Grundriss in Y-Richtung.

Eingaben für alle Rohrabwicklungen ¶

input-for-all-unfolds
Weitere Eingaben siehe Eingaben für alle Rohrabwicklungen.

Beispiel Rohrübergang rund/rund ¶

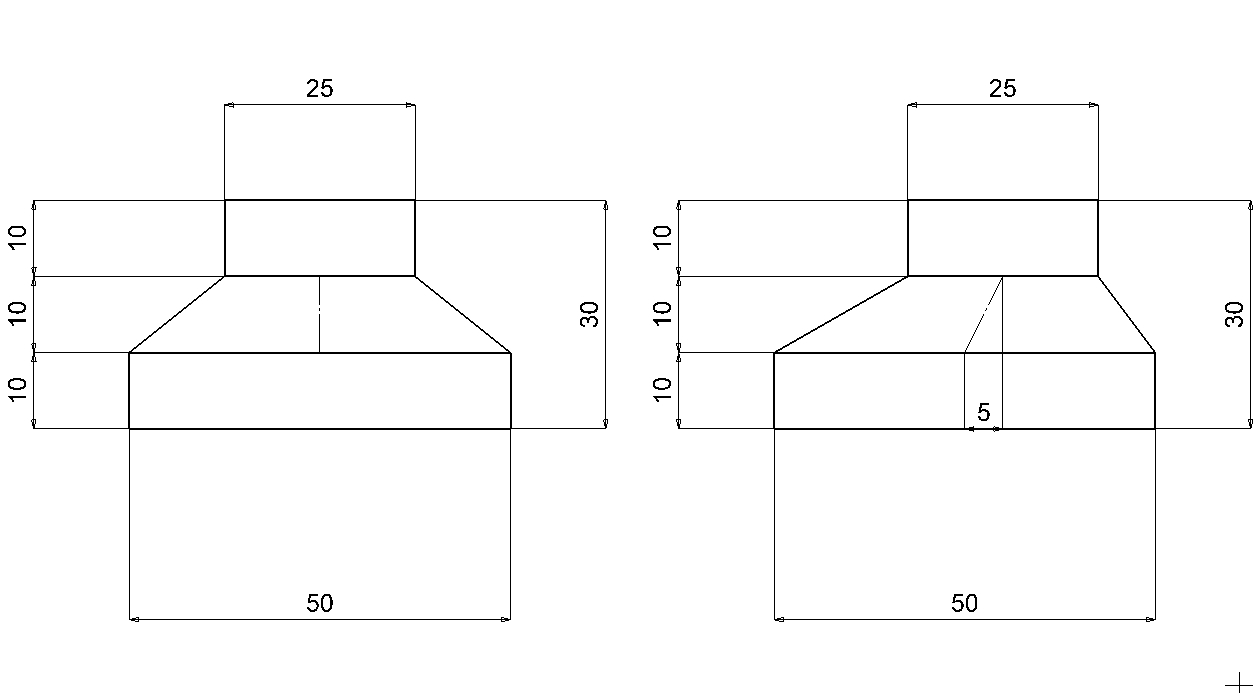

ohne Versatz und mit Versatz
reducer-round-round-offset-sample

Rohrübergang Eckig/Eckig ¶

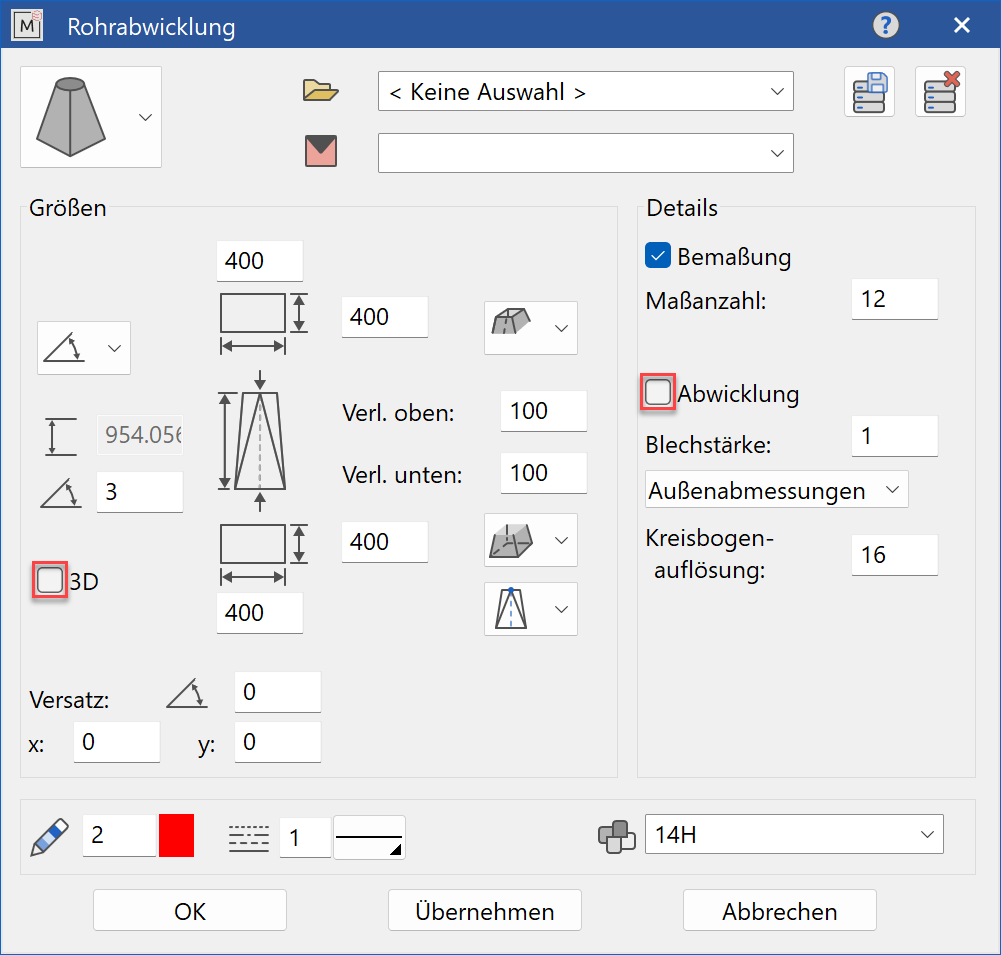

pipeunfold_params_
Die Rohrübergangsparameter für den Rohrübergang eckig/eckig können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernden Rohrübergang geöffnet werden. Weiters kann das Parameterfenster auch über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.

Entscheiden Sie, ob der Rohrübergang im 2D-Modus, im 3D-Modus oder als Abwicklung dargestellt werden soll.

Grössen ¶

Länge oder Winkel ¶

conical-reducer-length
Eingabe der Länge des Rohrüberganges, der Winkel wird errechnet und angezeigt.
oder
conical-reducer-side-angle
Eingabe des Winkels des Rohrüberganges, die Länge wird errechnet und angezeigt.
cone-measurements

Masse des Rohrüberganges eckig/eckig ¶

square-reducer-top-dimensions
1. Länge des Rohrüberganges am Kopfende
2. Breite des Rohrüberganges am Kopfende

reducer-extension-lengths
1. Verlängerung des Rohrüberganges oben
2. Zylindrische Verlängerung des Rohrüberganges unten

square-reducer-bottom-dimensions
1. Breite der Unterseite
2. Länge der Unterseite

Eingabe ¶

Auswahl des Bezugspunktes ¶

pipeunfold_input_reducer_8_ Bezugspunkt Rohrübergangs oben mittig
pipeunfold_input_reducer_2_ Bezugspunkt Rohrübergang unten mittig

Versatz ¶

x-y-offset-input
Beim Übergang eckig/eckig kann ein Versatz im Grundriss in X- und Y-Richtung angegeben werden. Ist ein Versatz eingestellt, dann wird ein exzentrischer Übergang generiert.

Winkel ¶

angle_
Hier kann ein Drehwinkel zwischen Grundfläche und Oberseite angegeben werden.

Eingaben für alle Rohrabwicklungen ¶

input-for-all-unfolds
Weitere Eingaben siehe Eingaben für alle Rohrabwicklungen.

Beispiele Rohrübergang eckig/eckig ¶

ohne Versatz und mit Versatz
reducer-square-round-offset-sample

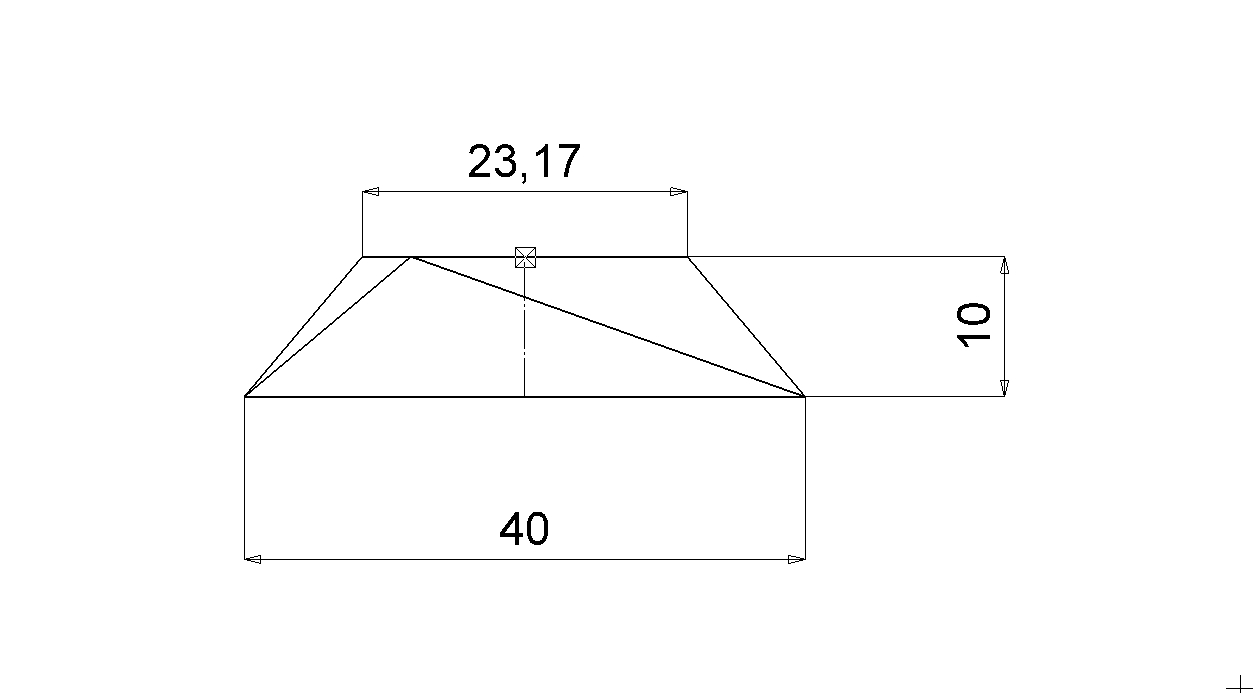

mit Drehwinkel (10°) zwischen Grundfläche und Oberseite
reducer-square-square-rotation-sample
