Segmentbogen ¶

Segmentbogenparameter ¶

pipeunfold_params_
Die Segmentbogenparameter für die Segmentbogen können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernde Segmentbogen geöffnet werden. Weiters kann das Parameterfenster auch über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.

Entscheiden Sie, ob der Segmentbogen im 2D-Modus, im 3D-Modus oder als Abwicklung dargestellt werden soll.

Grössen ¶

Durchmesser ¶

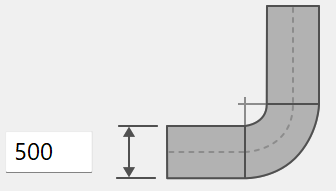

elbow-pipe-diameter
Durchmesser des Rohres

Masse ¶

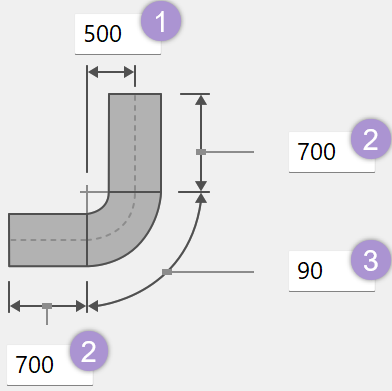

elbow-pipe-dimensions
1. Krümmungsradius
2. Rohrlänge Verlängerungsstück
3. Winkel des Bogens

Eingabe ¶

Auswahl des Bezugspunktes ¶

pipeunfold_input_elbow_8_ Bezugspunkt Rohrmitte oben (nur 2D-Darstellung)
pipeunfold_input_elbow_5_ Bezugspunkt Rohrmitte (nur 2D-Darstellung)
pipeunfold_input_elbow_4_ Bezugspunkt Rohrmitte unten (nur 2D-Darstellung)

Segmentanzahl ¶

segment-amount-input
Anzahl der Segmente aus denen der Bogen bestehen soll

Eingaben für alle Rohrabwicklungen ¶

input-for-all-unfolds
Weitere Eingaben siehe Eingaben für alle Rohrabwicklungen.

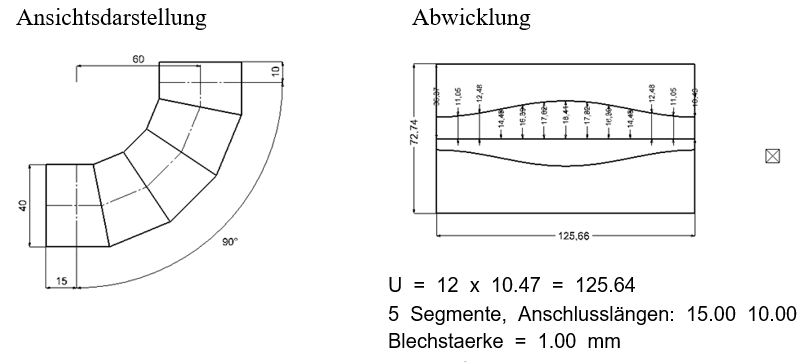

Beispiel Segmentbogen ¶

elbow-sample
