Rohrhose ¶

Rohrhosenparameter Zylindrisch ¶

pipeunfold_params_

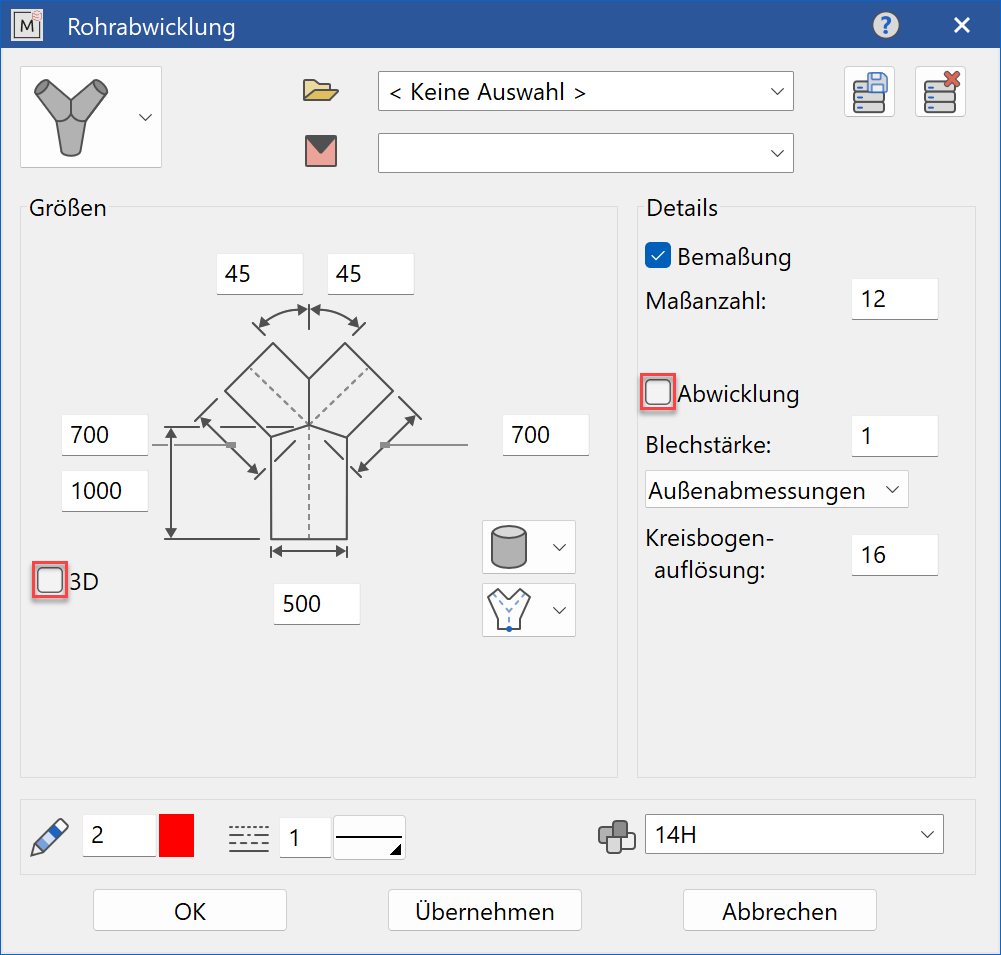

Die Rohrhosenparameter für die Rohrhose zylindrisch können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernde Rohrhose geöffnet werden. Weiters kann das Parameterfenster auch über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.

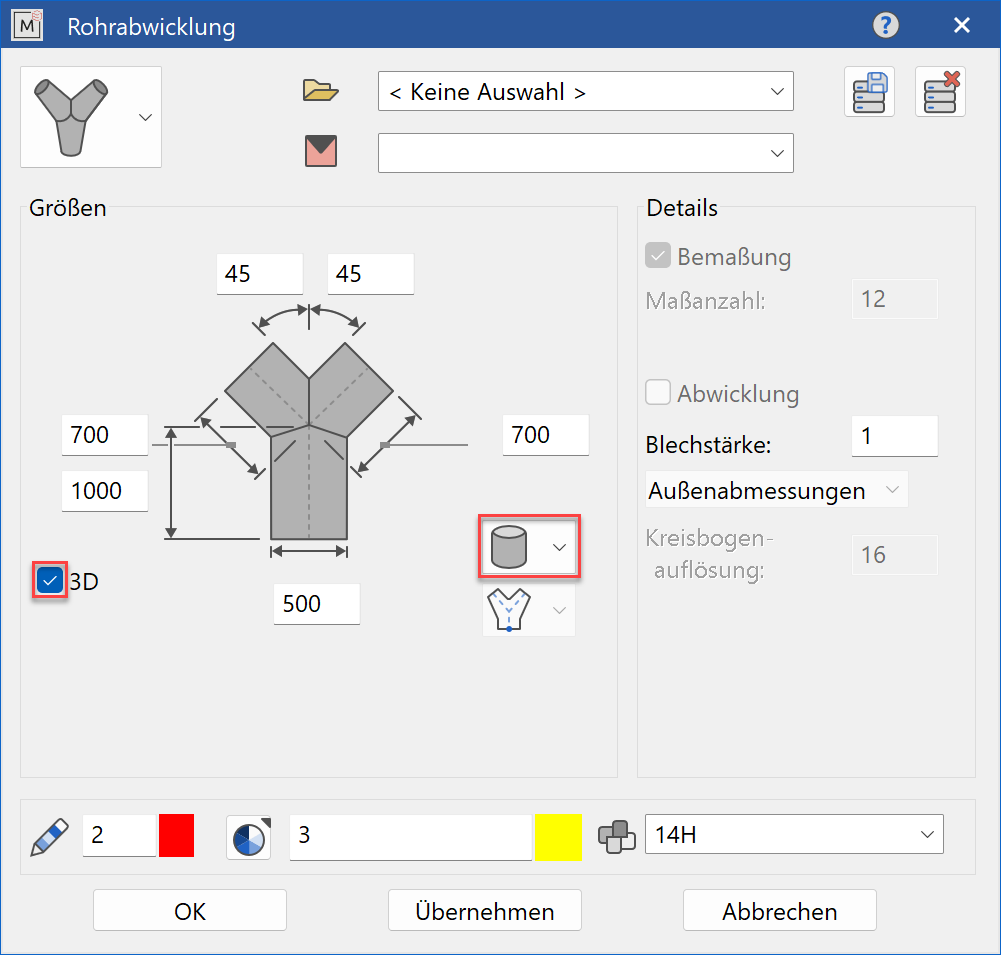

Entscheiden Sie, ob der Rohrhose im 2D-Modus, im 3D-Modus oder als Abwicklung dargestellt werden soll.

Grössen ¶

Durchmesser und Länge ¶

main-y-pipe-cylindrical-diameter-length

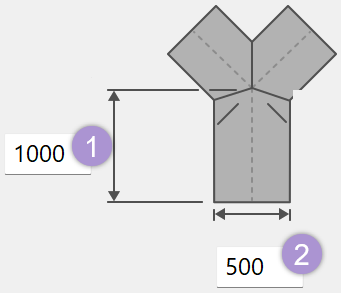

1. Länge des Hauptrohres
2. Rohrdurchmesser

Masse des Abzweigers ¶

y-pipe-cylindrical-left-angle-length

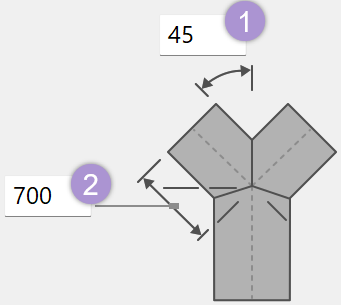

1. Winkel des linken Hosenrohres
2. Rohrlänge

y-pipe-cylindrical-right-angle-length

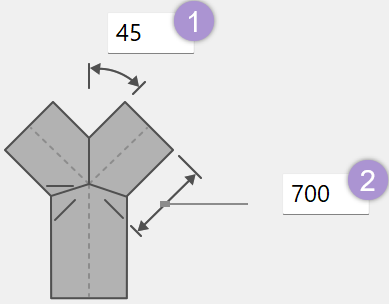

1. Winkel des rechten Hosenrohres
2. Rohrlänge

Eingabe ¶

Auswahl des Bezugspunktes ¶

pipeunfold_input_ypipe_2_ Bezugspunkt Hauptrohr mittig
pipeunfold_input_ypipe_5_ Bezugspunkt mittig
pipeunfold_input_ypipe_7_ Bezugspunkt Hosenrohe links mittig
pipeunfold_input_ypipe_9_ Bezugspunkt Hosenrohe rechts mittig

Eingaben für alle Rohrabwicklungen ¶

input-for-all-unfolds
Weitere Eingaben siehe Eingaben für alle Rohrabwicklungen.

Beispiel Rohrhose zylindrisch ¶

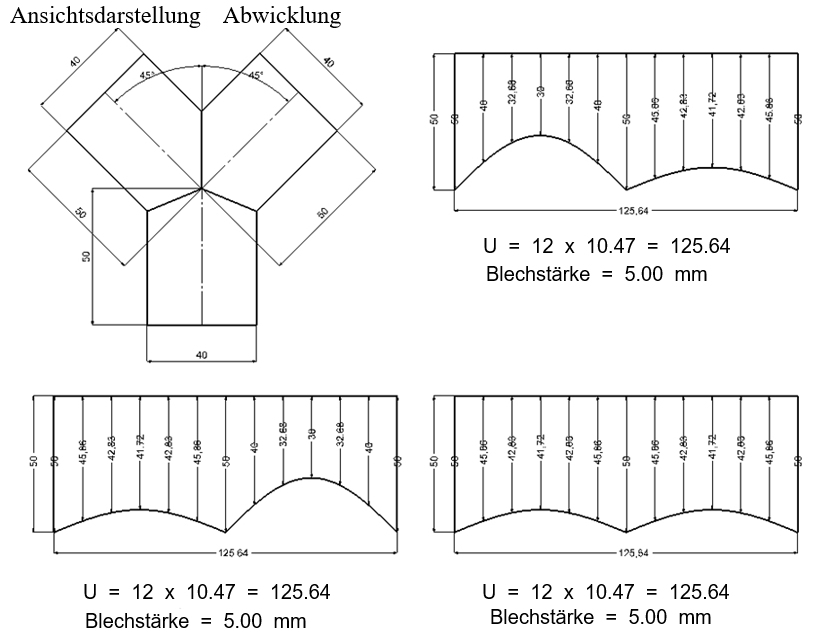

y-pipe-cylindrical-sample

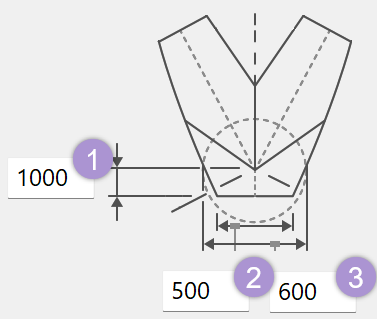

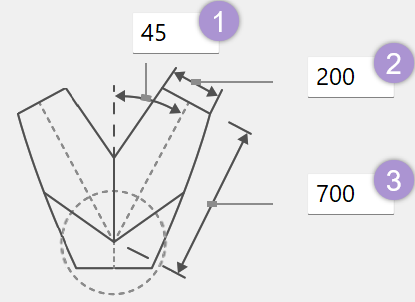

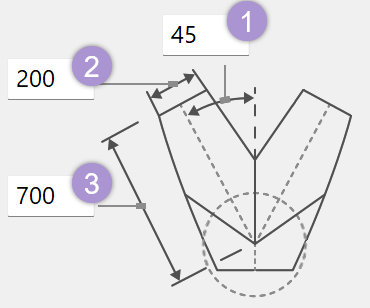

Rohrhosenparameter Konisch ¶

pipeunfold_params_

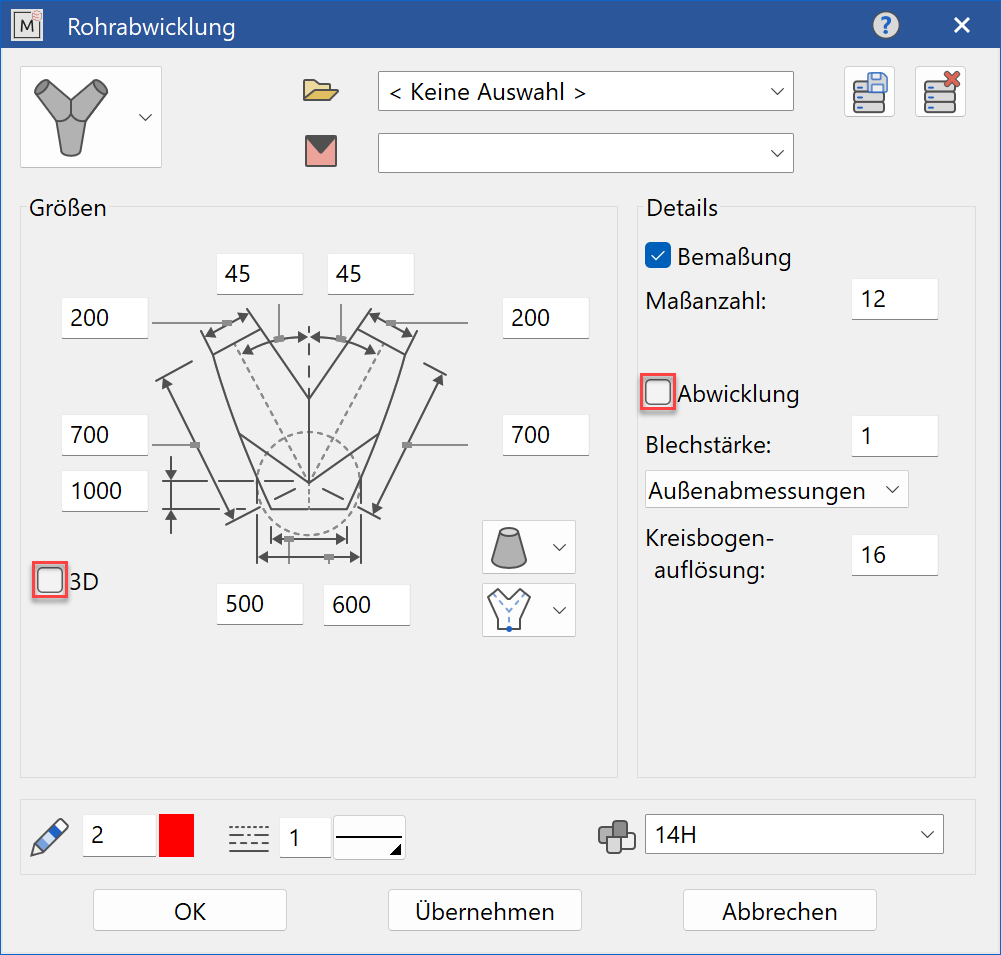

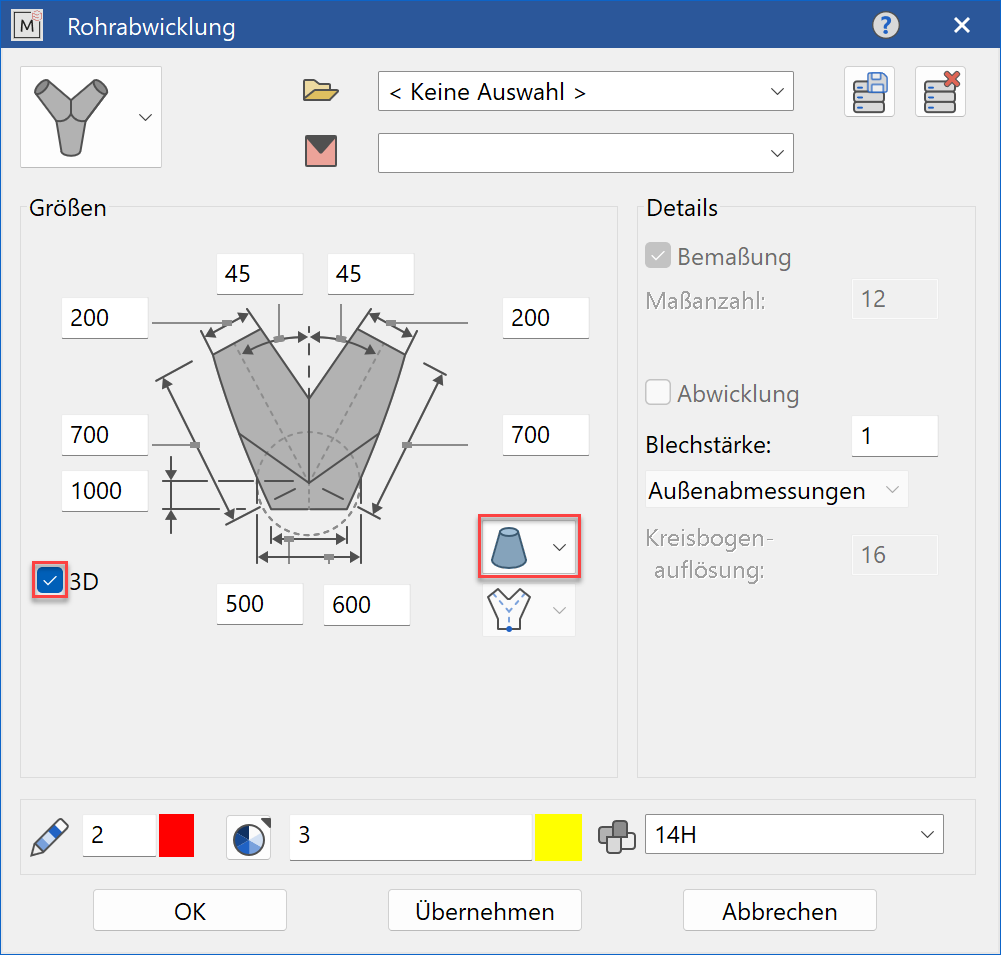

Die Rohrhosenparameter für die Rohrhose konisch können über die Eigenschaftsleiste oder mit einem Doppelklick auf den zu ändernde Rohrhose geöffnet werden. Weiters kann das Parameterfenster auch über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.

Entscheiden Sie, ob der Rohrhose im 2D-Modus, im 3D-Modus oder als Abwicklung dargestellt werden soll.
