Keilriemenscheibe

Für individuelle Übersetzungsantriebe werden in vielen Maschinenbau-Konstruktionen Keilriementriebe eingebaut. Der Einbau in die Konstruktion und die Ausführung dieser Einzelbauteile wird von ELITECAD mit übersichtlichen Eingabemasken unterstützt. Für die Darstellung können Sie eine Schnitt-Darstellung, eine ANSICHT oder eine 3D-Darstellung wählen.
Sie finden die meistverwendeten Keilriemenscheiben als Bibliotheks-Dateien im Programm-Verzeichnis von ELITECAD unter <ELITECAD-Installationspfad>\u\<version>\me\glob\l\riemenrad.
Positionieren Sie die Keilriemenscheibe der gewählten Profilgrösse in Ihrer Konstruktion und ändern Sie mit dem Aufruf ÄNDERN > ME-OBJEKTE die Scheiben-Durchmesser und die Rillenzahl. Damit ist die benötigte Keilriemenscheibe generiert.

Keilriemenscheibe Erstellen

	Werkzeugleiste Bauteile
	Menü ME-Objekte > Keilriemenscheibe

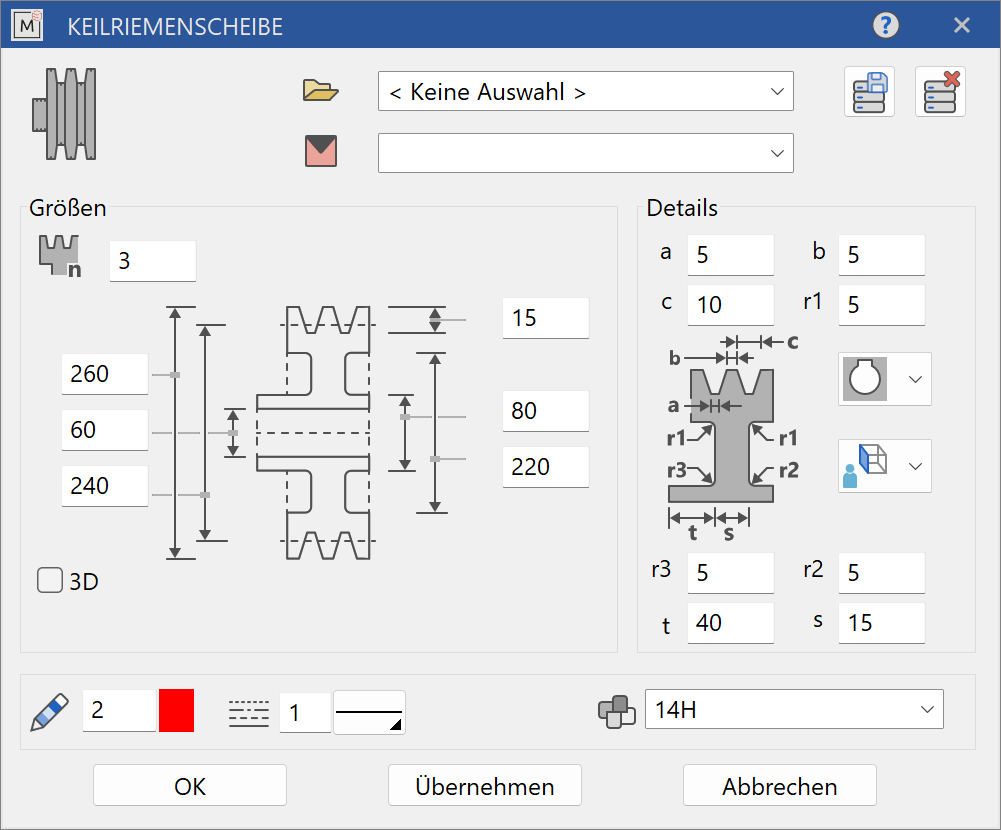

Richten Sie vor dem Funktionsaufruf die aktuelle Arbeitsebene so ein, wie die ausgewählte Ansicht der Keilriemenscheibe positioniert werden soll. Mit dem Funktionsaufruf KEILRIEMENSCHEIBE ERSTELLEN erscheint die Eingabemaske für die Ausführung und Maßeingabe der Keilriemenscheibe.

Eigenschaftsleiste der Keilriemenscheibe

Die Eigenschaftsleiste ist sichtbar, wenn ein bestehendes Konstruktionselement bearbeitet wird. In der Eigenschaftsleiste der Konstruktionselemente können die Hauptwerte manipuliert werden.

Funktion	Beschreibung
	Keilriemenscheibenparameter

Darstellung (siehe Allgemeine Parameter)

Keilriemenscheibenparameter

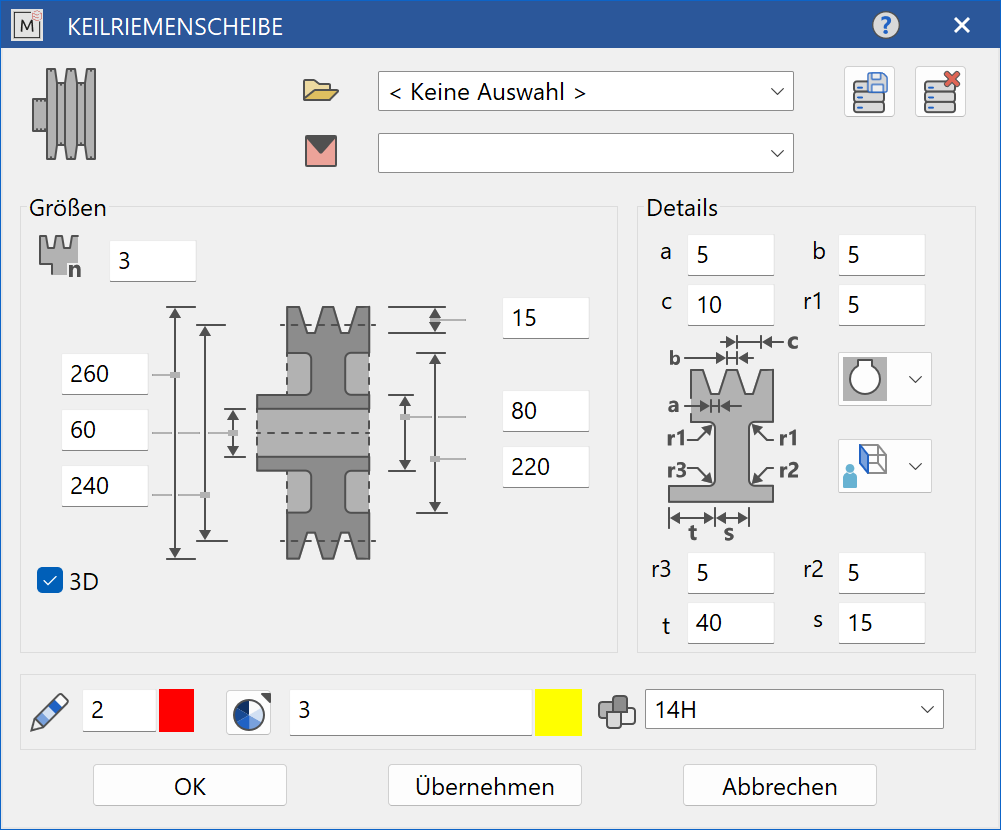

Entscheiden Sie, ob die Keilriemenscheibe als 2D oder 3D Objekt erzeugt werden soll. Die 3D-Generierung wird über die Schnitt-Darstellung ausgeführt.
Der eingetragene Name sowie die Materialzuweisung und die gewählten Abmessungen werden in Attribute eingetragen und können für die Stücklisten-Auswertung abgerufen werden. Der eingetragene Name wird auch als Mustername für die Ordnungsstruktur übernommen.

Grössen

Anzahl der Rillen

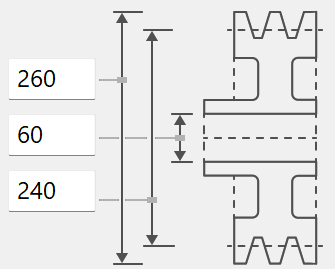

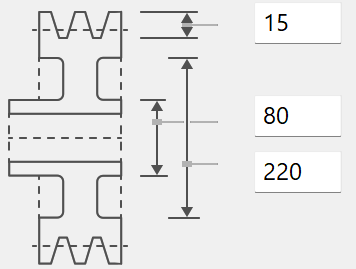

Hauptmasse der Keilriemenscheibe

Kranzaussendurchmesser
Bohrung
Richtdurchmesser

Rillentiefe
Nabendurchmesser
Kranzaussendurchmesser

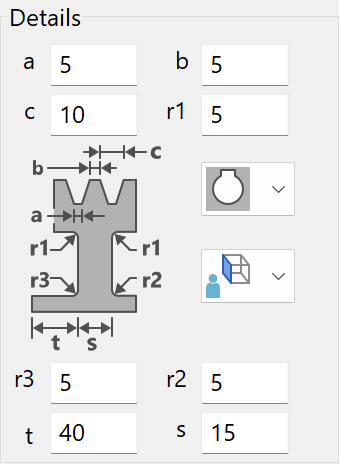

Eingaben

a - Rillenbreite b - Profilbreite
c - Rillenbreite r1 - Rundungsradius

r3 - Rundungsradius r2 - Rundungsradius
t - Nabenüberstand s - Stegbreite

Bohrung für Keilriemenscheibe

Keilriemenscheibe mit Bohrung
Keilriemenscheibe mit Bohrung und Passfedernut nach Norm

Ansichten für Keilriemenscheibe

Darstellung der Keilriemenscheibe im Schnitt
Darstellung der Keilriemenscheibe in der Ansicht (nur für 2D Darstellung)

Keilriemenscheibe Ändern

Für Änderungen an fertig generierten Keilriemenscheiben benutzen Sie die Funktion ÄNDERN > ME-OBJEKT. Damit erhalten Sie alle Eingabewerte in der Eingabemaske aktualisiert und können jede Änderung auf einfachste Weise durchführen. Weiters kann das Parameterfenster auch über Doppelklick oder über das Kontextmenü BEARBEITEN auf die aktuelle Auswahl geöffnet werden.

Technische Hinweise

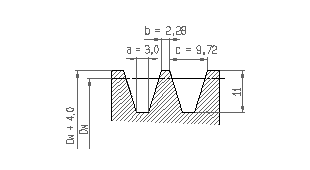

Nutabmessung für Schmalkeilriemen Profil SPZ nach DIN 7753-1
und Keilriemen Profil 10 nach DIN 2215
Scheibendurchmesser bis 80 mm

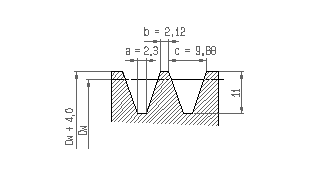

Nutabmessung für Schmalkeilriemen Profil SPZ nach DIN 7753-1
und Keilriemen Profil 10 nach DIN 2215
Scheibendurchmesser über 80 mm

Nutabmessung für Schmalkeilriemen Profil SPA nach DIN 7753-1
und Keilriemen Profil 13 nach DIN 2215
Scheibendurchmesser bis 118 mm

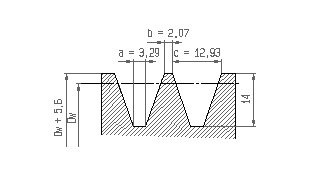

Nutabmessung für Schmalkeilriemen Profil SPA nach DIN 7753-1
und Keilriemen Profil 13 nach DIN 2215
Scheibendurchmesser über 118 mm

Nutabmessung für Schmalkeilriemen Profil SPB nach DIN 7753-1
und Keilriemen Profil 17 nach DIN 2215
Scheibendurchmesser bis 190 mm

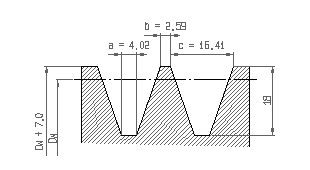

Nutabmessung für Schmalkeilriemen Profil SPB nach DIN 7753-1
und Keilriemen Profil 17 nach DIN 2215
Scheibendurchmesser über 190 mm

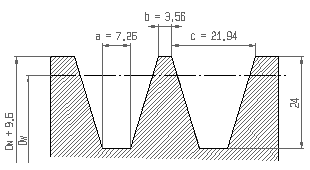

Nutabmessung für Schmalkeilriemen Profil SPC nach DIN 7753-1
und Keilriemen Profil 22 nach DIN 2215
Scheibendurchmesser bis 315 mm

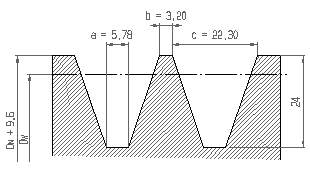

Nutabmessung für Schmalkeilriemen Profil SPC nach DIN 7753-1
und Keilriemen Profil 22 nach DIN 2215
Scheibendurchmesser über 315 mm
