Armatur Erstellen

Icon1 Werkzeugleiste Piping

Mit Hilfe dieser Funktion können Armaturen erstellt und im Rohrleitungssystem positioniert werden.

Eigenschaftsleiste der Armatur

armature
Durch Auswahl der Funktion wird die Eigenschaftsleiste eingeblendet, wo die wichtigsten Parameter eingestellt werden können. Die Feineinstellung erfolgt jedoch in der Armaturenparametermaske.

Funktion Beschreibung
piping_armature_params_ Armaturenparameter
armature-type Armaturentyp
armature-standard Norm
pipe-type Art
pipe-series Reihe
piping_pressure_ Nenndruck
piping_dn_ Nennweite
piping_dn_ Aussendurchmesser
armature-depiction-settings-3d Stift-/Linientyp, 3D-Farbe/Material
bs_valve_globe_48_ Anschlussart

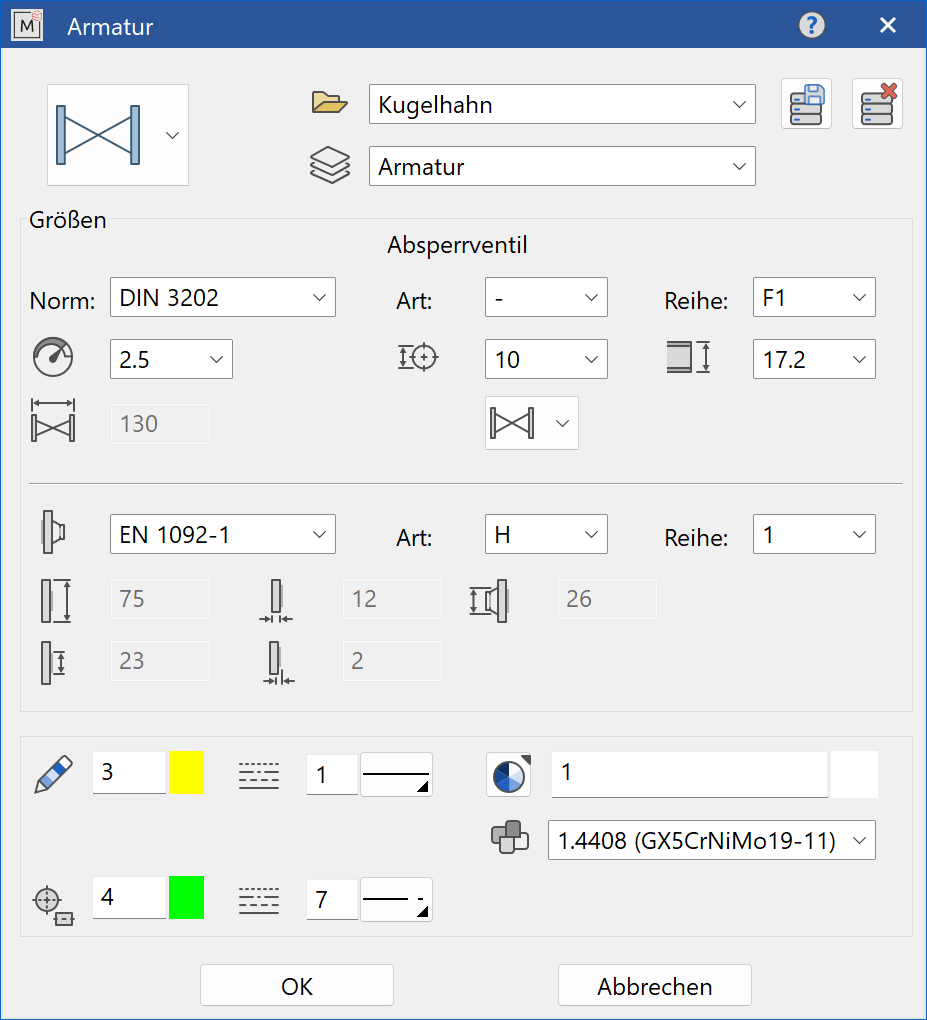

Armaturenparameter

piping_armature_params_
Hier können weitere Parameter eingestellt und als eigener Parametersatz abgespeichert werden.
armature-parameter-menu

Auswahl des Armaturentyps

armature-type-dropdown
Mit diesem Auswahlmenü kann der Typ der Armatur ausgewählt werden. Folgende Typen stehen zur Auswahl:
bs_valve_globe_48_ Absperrventil
bs_valve_gate_48_ Absperrschieber
bs_valve_butterfly_48_ Absperrklappe
bs_valve_ball_48_ Kugelhahn
bs_valve_lift_check_48_ Rückschlagventil
bs_valve_swing_check_48_ Rückschlagklappe
bs_valve_strainer_48_ Schmutzfänger

Parametername

armature-type
Name des Parametersatzes

database_store_
Mit DATENSATZ SPEICHERN können neue Parametersätze unter dem eingegebenen Namen abgespeichert oder bestehende gelöscht werden.

database_remove_
Mit DATENSATZ LÖSCHEN kann eines nicht mehr benötigten Typs gelöscht werden.

Material

material
Hier kann ein Material für die Armatur angegeben werden. Über das Material wird z. B.: auch das Gewicht einer Leitung berechnet.

Ordnung

classification-armature
Hier kann die Ordnung für die Armatur festgelegt werden. Der eingetragene Wert wird als Name für die Klasse verwendet.

Funktion Beschreibung
silhouette-line-type Stift-/Linientyp für Umrisslinie
centre-line-line-type Stift-/Linientyp für Mittellinie
color_ 3D-Farbe
armature-standard Armaturnorm
pipe-type Armaturart
pipe-series Armaturreihe
piping_pressure_ Nenndruck
piping_dn_ Nennweite
bs_line_da_ Rohraussendurchmesser
bs_armature_l_ Länge (vorgegeben)

Anschlussart

Hier können die verschiedenen Anschlussarten, wie die Armatur mit der Rohrleitung verbunden wird, ausgewählt werden. Folgende Arten stehen zur Auswahl:

bs_conn_flange_ Doppelflansch
bs_conn_lug_ Anflansch
bs_conn_wafer_ Zwischenflansch (zum Einklemmen)
bs_conn_thread_out_ mit Aussengewinde
bs_conn_thread_in_ mit Innengewinde
bs_conn_welded_ mit Anschweissende

Flanscheinstellungen

armature-flange-standard Flanschnorm
sinking-form-input Flanschart
pipe-series Flanschreihe

Darunter sehen Sie die Abmessungen der eingestellten Flanschnorm. Diese Abmessungen können nicht editiert werden, da Sie von der Norm vorgegeben sind.
bs_flat_gasket_d2_ Flanschaussendurchmesser
bs_flat_gasket_s1_ Flanschblattdicke
bs_weld_neck_flange_d3_ Rohransatzdurchmesser
bs_flat_gasket_d1_ Dichtungsansatzdurchmesser
bs_flat_flange_f_ Dichtungsansatzdicke
