Rohr/Fitting Erstellen

icon1 Werkzeugleiste Piping

Mit Hilfe dieser Funktion können einzelne Rohre und Fittings erstellt und im Rohrleitungssystem positioniert werden.
Durch Auswahl der Funktion wird die Eigenschaftsleiste eingeblendet, wo die wichtigsten Parameter eingestellt werden können. Die Einstellmöglichkeiten in den Parameter sind abhängig vom Typ. Es stehen 5 verschieden Typen zur Auswahl:
bs_fitting_type_pipe_48_ Rohr
bs_fitting_type_bend_48_ Bogen
bs_fitting_type_branch_48_ T-Stück
bs_fitting_type_reducer_48_ Reduzierstück
bs_fitting_type_cap_48_ Kappe

Eigenschaftsleiste von Rohr/Fitting

pipe2

Allgemeine Parameter

Folgende Parameter können bei allen Fittingtypen eingestellt werden:

Funktion Beschreibung
piping_fitting_params_ Fittingparameter
fitting-type Fittingtyp
pipe-standard Norm
pipe-type Art
pipe-series Reihe
piping_dn_ Nennweite
bs_line_da_ Aussendurchmesser
bs_line_s_ Wanddicke

Eigenschaftsleiste Bogen

elbow
Für den Typ Bogen gibt es zusätzlich noch folgenden Parameter in der Eigenschaftsleiste:

Funktion Beschreibung
angle_ Winkel des Bogens

Eigenschaftsleiste Reduzierstück/T-Stück

reducer
Für die Typen Reduzierstück und T-Stück gibt es zusätzlich noch folgende Parameter in der Eigenschaftsleiste:

Funktion Beschreibung
piping_dn_ Nennweite
bs_line_da_ Aussendurchmesser
bs_line_s_ Wanddicke

Eigenschaftsleiste Rohr

pipe2
Für den Typ Rohr gibt es zusätzlich noch folgende Parameter in der Eigenschaftsleiste:

Funktion Beschreibung
bs_pipe_l_ bs_pipe_2_pts_ Art der Eingabe über 2 Punkte oder mit Länge
bs_line_length_ Länge des Rohres (nur aktive, wenn Eingabeart über 2 Punkte ausgewählt ist)

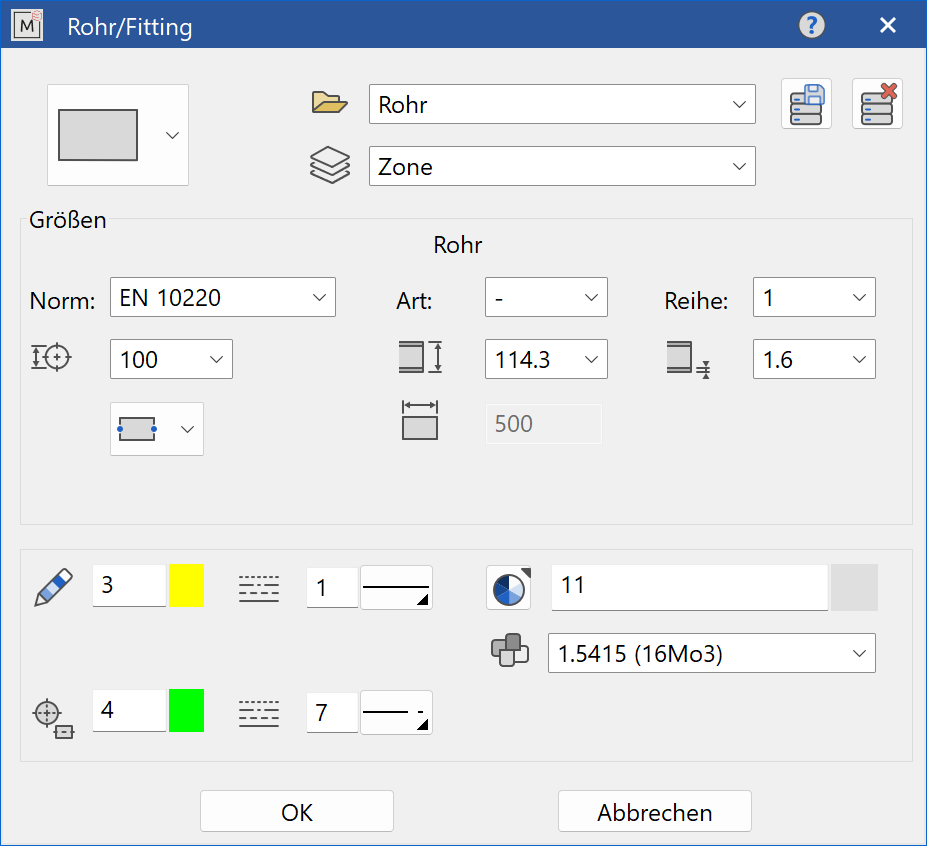

Fittingparameter

piping_fitting_params_
Hier können weitere Parameter eingestellt und als eigener Parametersatz abgespeichert werden.
fittings-parameter-menu

Auswahl des Fittingtyps

fitting-type-selection
Mit diesem Auswahlmenü kann der Typ der Dichtung ausgewählt werden. Folgende Typen stehen zur Auswahl:
bs_fitting_type_pipe_48_ Rohr
bs_fitting_type_bend_48_ Bogen
bs_fitting_type_branch_48_ T-Stück
bs_fitting_type_reducer_48_ Reduzierstück
bs_fitting_type_cap_48_ Kappe

Parametername

fitting-type
Name des Parametersatzes

database_store_
Mit DATENSATZ SPEICHERN können neue Parametersätze unter dem eingegebenen Namen abgespeichert oder bestehende gelöscht werden.

database_remove_
Mit DATENSATZ LÖSCHEN kann eines nicht mehr benötigten Typs gelöscht werden.

Material

pipe-material
Hier kann das Material für ein Rohr angegeben werden. Über das Material wird z. B.: auch das Gewicht einer Leitung berechnet.

Ordnung

pipe-classification
Hier kann die Ordnung für ein Rohr festgelegt werden. Der eingetragene Wert wird als Name für die Klasse verwendet.

Funktion Beschreibung
silhouette-line-type Stift-/Linientyp für Umrisslinie
centre-line-line-type Stift-/Linientyp für Mittellinie
color_ 3D-Farbe
pipe-standard Norm
pipe-type Art
pipe-series Reihe
piping_dn_ Nennweite
bs_line_da_ Aussendurchmesser
bs_line_s_ Wanddicke

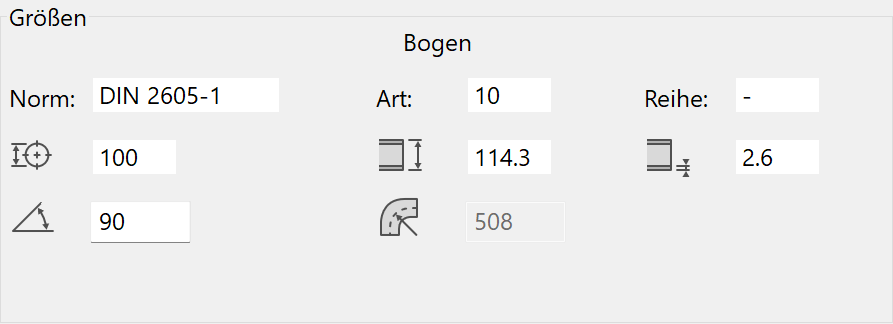

Einstellungen Typ Bogen

elbow-dimensions
Folgende Parameter können für den Fittingtyp Bogen angepasst werden:
angle_ Winkel des Bogens
bs_bend_r_ Bogenradius

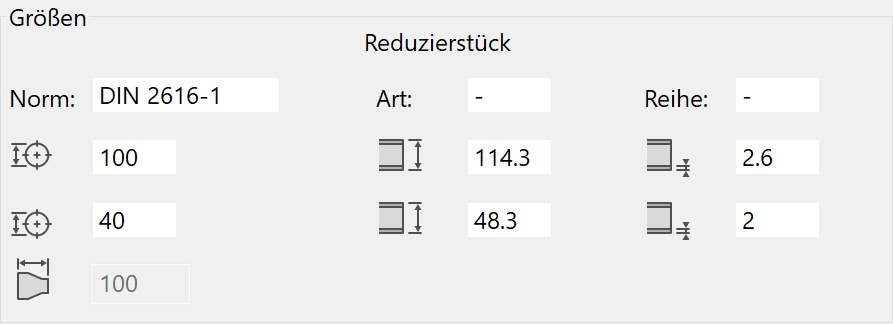

Einstellungen Typ Reduzierstück/T-Stück

reducer-tee-dimensions
Folgende Parameter können für die Typen Reduzierstück/T-Stück angepasst werden:
piping_dn_ Nennweite 2
bs_line_da_ Aussendurchmesser 2
bs_line_s_ Wanddicke 2
bs_branch_l0_ Schenkellänge a (vorgegeben)
bs_branch_l1_ Schenkellänge b (vorgegeben)

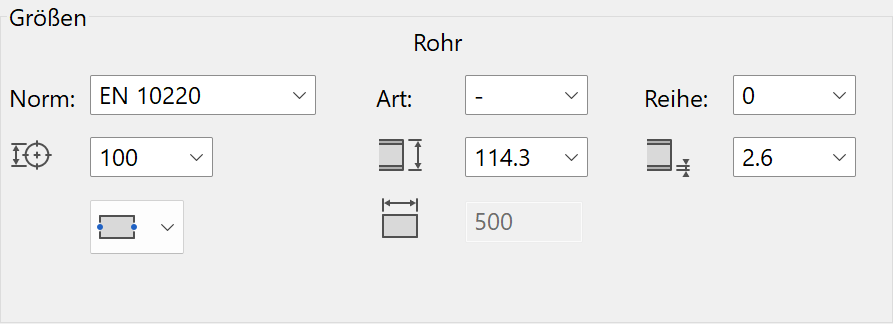

Einstellungen Typ Rohr

pipe-dimensions
Folgende Parameter können für den Fittingtyp Rohre angepasst werden:
bs_pipe_l_ bs_pipe_2_pts_ Art der Eingabe über 2 Punkte oder mit Länge
bs_pipe_l_ Länge des Rohres (nur aktive, wenn Eingabeart über 2 Punkte ausgewählt ist)

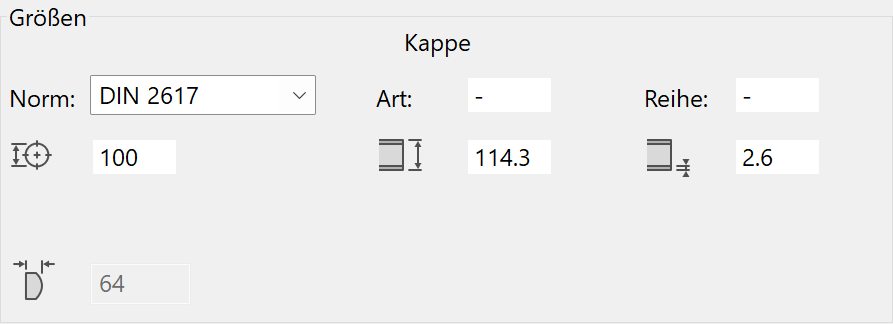

Einstellungen Typ Kappe

cap-dimensions
Folgender Parameter wird für die Kappe angezeigt:
bs_cap_l_ Höhe der Kappe (vorgegeben)
