Flansche Erstellen

Icon1 Werkzeugleiste Piping

Mit Hilfe dieser Funktion können Flansche erstellt und im Rohrleitungssystem positioniert werden.

Eigenschaftsleiste des Flansches

flange2
Durch Auswahl der Funktion wird die Eigenschaftsleiste eingeblendet, wo die wichtigsten Parameter eingestellt werden können. Die Feineinstellung erfolgt jedoch in der Flanschparametermaske.

Funktion Beschreibung
piping_flange_params_ Flanschparameter
flange-type Flanschtyp
flange-standard Flanschnorm
pipe-type Flanschart
pipe-series Flanschreihe
piping_pressure_ Nenndruck
piping_dn_ Nennweite
bs_line_da_ Aussendurchmesser
flange-depiction-settings-3d Stift-/Linientyp, 3D-Farbe/Material

Flanschparameter

piping_flange_params_
Hier können weitere Parameter eingestellt und als eigener Parametersatz abgespeichert werden.
flange-parameter-menu

Auswahl des Flanschtyps

flange-type-selection
Mit diesem Auswahlmenü kann der Typ des Flanschs ausgewählt werden. Folgende Typen stehen zur Auswahl:
bs_flange_type_weld_neck_48_ Vorschweissflansch
bs_flange_type_flat_48_ Glatter Flansch
bs_flange_type_blind_48_ Blindflansch

Parametername

flange-type
Name des Parametersatzes

database_store_
Mit DATENSATZ SPEICHERN können neue Parametersätze unter dem eingegebenen Namen abgespeichert oder bestehende gelöscht werden.

database_remove_
Mit DATENSATZ LÖSCHEN kann eines nicht mehr benötigten Typs gelöscht werden.

Material

material
Hier kann das Material für einen Flansch angegeben werden. Über das Material wird z. B.: auch das Gewicht einer Leitung berechnet.

Ordnung

flange-classification
Hier kann die Ordnung für einen Flansch festgelegt werden. Der eingetragene Wert wird als Name für die Klasse verwendet.

Funktion Beschreibung
silhouette-line-type Stift-/Linientyp für Umrisslinie
centre-line-line-type Stift-/Linientyp für Mittellinie
color_ 3D-Farbe
screwing_ Verschraubungsparameter
flange-standard Flanschnorm
pipe-type Flanschart
pipe-series Flanschreihe
piping_pressure_ Nenndruck
piping_dn_ Nennweite
bs_line_da_ Rohraussendurchmesser

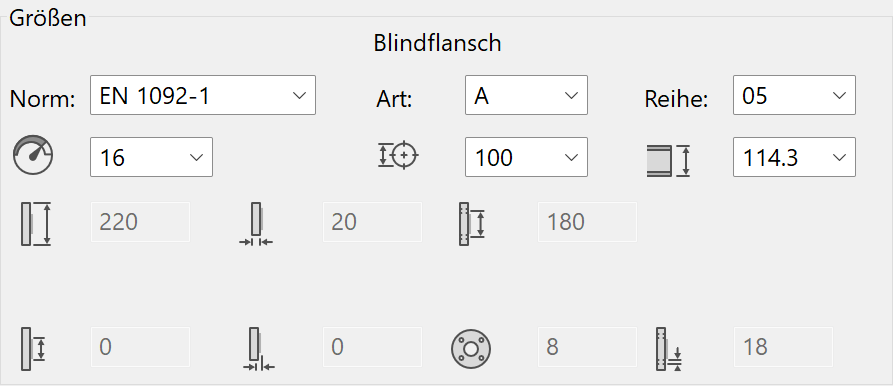

Masse der Typen Blindflansch/Glatter Flansch

flange-dimensions-blind-smooth
Folgende Abmessungen werden für die Typen Blindflansch/Glatter Flansch angezeigt:
bs_blind_flange_d_ / bs_flat_flange_d_ Flanschaussendurchmesser
bs_blind_flange_b_ / bs_flat_flange_b_ Flanschblattdicke
bs_blind_flange_k_ / bs_flat_flange_k_ Lochkreisdurchmesser
bs_blind_flange_d4_ / bs_flat_flange_d4_ Dichtungsansatzdurchmesser
bs_blind_flange_f_ / bs_flat_flange_f_ Dichtungsansatzdicke
bs_flange_n_ Anzahl der Löcher
bs_blind_flange_d2_ / bs_flat_flange_d2_ Lochdurchmesser

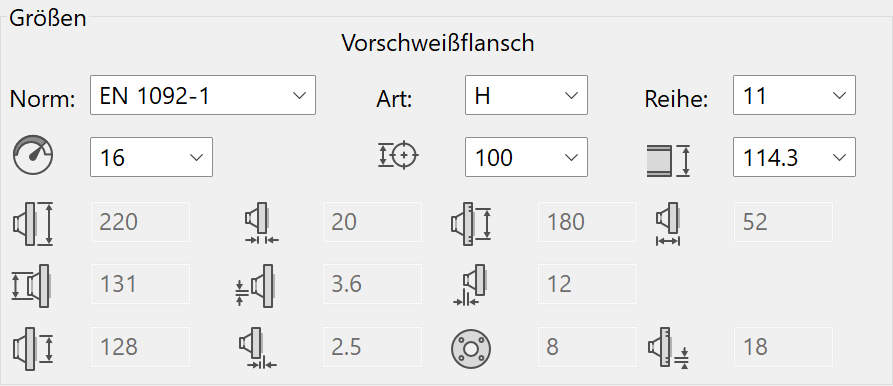

Masse des Typs Vorschweissflanschs

flange-dimensions-welding-neck
Folgende Abmessungen werden für den Typ Vorschweissflansch zusätzlich angezeigt:
bs_weld_neck_flange_d1_ Rohransatzdurchmesser
bs_weld_neck_flange_s_ Rohransatzwanddicke
bs_weld_neck_flange_h2_ Rohransatzhöhe
Die restlichen Masse sind analog zu den anderen Flanschtypen.
