Dichtung Erstellen

Icon1 Werkzeugleiste Piping

Mit Hilfe dieser Funktion können Dichtungen erstellt und im Rohrleitungssystem positioniert werden.

Eigenschaftsleiste der Dichtung

gasket
Durch Auswahl der Funktion wird die Eigenschaftsleiste eingeblendet, wo die wichtigsten Parameter eingestellt werden können. Die Feineinstellung erfolgt jedoch in der Dichtungsparametermaske.

Funktion Beschreibung
piping_gasket_params_ Dichtungsparameter
gasket-type Dichtungstyp
gasket-standard Norm
pipe-type Art
pipe-series Reihe
piping_pressure_ Nenndruck
piping_dn_ Nennweite
gasket-depiction-settings-3d Stift-/Linientyp, 3D-Farbe/Material

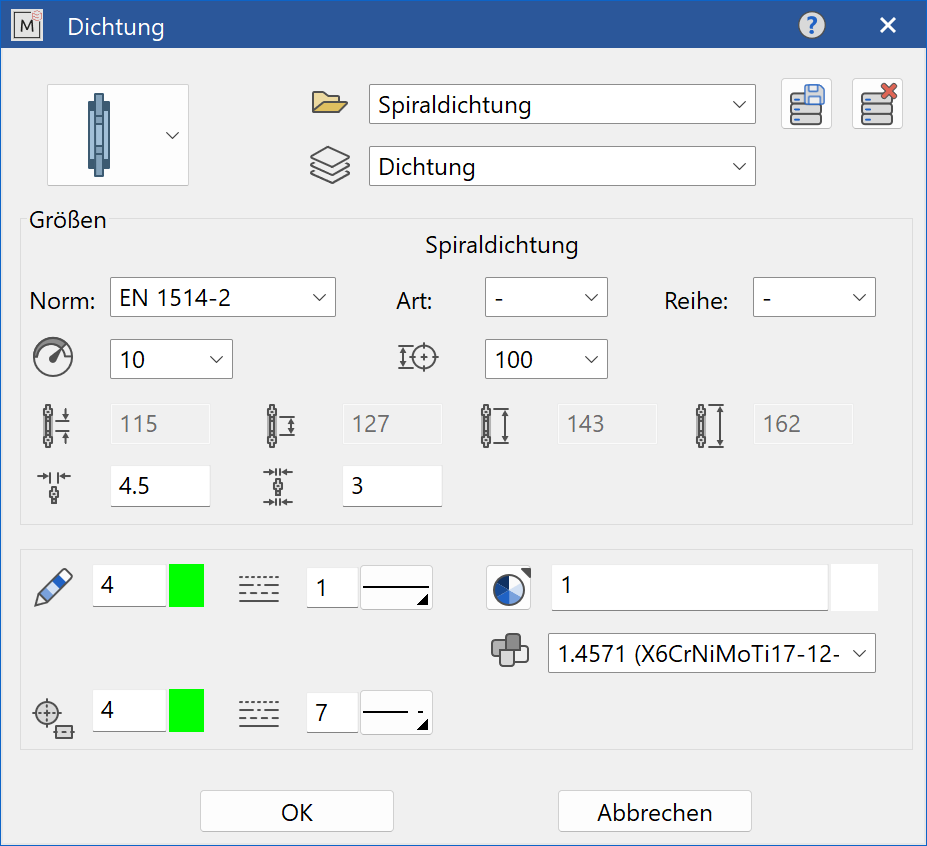

Dichtungsparameter

piping_gasket_params_ Hier können weitere Parameter eingestellt und als eigener Parametersatz abgespeichert werden.
gasket-parameter-menu

Auswahl des Dichtungstyps

gasket-type-selection
Mit diesem Auswahlmenü kann der Typ der Dichtung ausgewählt werden. Folgende Typen stehen zur Auswahl:

bs_gasket_type_spiral_wound_48_ Spiraldichtung bs_gasket_type_flat_48_ Flachdichtung bs_gasket_type_flat_holes_48_ Flachdichtung (Löcher)

Parametername

gasket-type
Name des Parametersatzes

database_store_
Mit DATENSATZ SPEICHERN können neue Parametersätze unter dem eingegebenen Namen abgespeichert oder bestehende gelöscht werden.

database_remove_
Mit DATENSATZ LÖSCHEN kann eines nicht mehr benötigten Typs gelöscht werden.

Material

material
Hier kann ein Material für die Dichtung angegeben werden. Über das Material wird z. B.: auch das Gewicht einer Leitung berechnet.

Ordnung

gasket-classification
Hier kann die Ordnung für die Dichtung festgelegt werden. Der eingetragene Wert wird als Name für die Klasse verwendet.

Funktion Beschreibung
silhouette-line-type Stift-/Linientyp für Umrisslinie
centre-line-line-type Stift-/Linientyp für Mittellinie
color_ 3D-Farbe

Dichtungseinstellungen

gasket-standard Dichtungsnorm
pipe-type Dichtungsart
pipe-series Dichtungsreihe
piping_pressure_ Nenndruck
piping_dn_ Nennweite

Dichtungstyp - Flachdichtung

bs_flat_gasket_d1_ Dichtungsinnendurchmesser
bs_flat_gasket_d2_ Dichtungsaussendurchmesser
bs_flat_gasket_s1_ Dichtungsdicke

Dichtungstyp - Flachdichtung (Löcher)

bs_flat_gasket_holes_d1_ Dichtungsinnendurchmesser
bs_flat_gasket_holes_d2_ Lochdurchmesser
bs_flat_gasket_holes_s1_ Dichtungsdicke
bs_flat_gasket_holes_d_ Dichtungsaussendurchmesser
bs_flat_gasket_holes_k_ Lochkreisdurchmesser
bs_flange_n_ Anzahl der Löcher

Dichtungstype –Spiraldichtung

bs_spiral_wound_gasket_d1_ Dichtungsinnendurchmesser
bs_spiral_wound_gasket_d2_ Durchmesser Zwischenlage innen
bs_spiral_wound_gasket_d3_ Durchmesser Zwischenlage aussen
bs_spiral_wound_gasket_d4_ Durchmesser Aussenring
bs_spiral_wound_gasket_s1_ Dichtungsdicke
bs_spiral_wound_gasket_s2_ Dicke Aussen-/Innenring
