Lager

Unter Lager finden Sie eine Vielzahl von Wälzlagern, die über lieferantenneutrale DIN-Tabellen unterstützt werden. Im Gegensatz zu den Geometriedaten von einschlägigen Anbieterfirmen (DVD/Internet) werden diese Wälzlager nach DIN als ELITECAD- Objekte generiert und als eigene Bauteile ohne Konvertierung über Schnittstellen in Ihre Konstruktion eingebaut (siehe auch Kapitel Katalogteile).
Die gängigsten im Maschinenbau angewendeten Lagertypen sind mit ELITECAD über Ihre DIN-Norm direkt abrufbar und in die Konstruktion einzufügen.

Lager Erstellen

Icon1 Werkzeugleiste Normteile
Menü ME-Objekte > Normteile > Lager

Mit einem Klick auf die Funktion WERKZEUGE > NORMTEILE > LAGER ERSTELLEN in der Werkzeugleiste oder über die Auswahl ME-OBJEKTE > NORMTEILE > LAGER in der Menüleiste sind die Einstellungen des zuletzt gezeichneten Lagers im Parameterfenster aktiv und der Normteil kann sofort gesetzt werden.

Eigenschaftsleiste der Lager

bearing
Die Eigenschaftsleiste ist sichtbar, sobald ein bestehendes Lager bearbeitet wird. Mit einem Klick auf das Lager wird die Eigenschaftsleiste aktiviert und es können die Hauptwerte der Darstellung des Lagers manipuliert werden. Über das Icon din_bearing_params_ öffnet sich das zugehörige Parameterfenster und alle Werte des Lagers können verändert werden.

din_bearing_params_

Rollenlager

din_bearing_type_roll_

Abbildung DIN Norm Wertebereich
din_bearing_d00355_ DIN ISO 355 Metrische Kegelrollenlager Bohrung Ø 15 bis 360
din_bearing_d00720_ DIN 720 Kegelrollenlager Bohrung Ø 15 bis 360
din_bearing_d00722_ DIN 722 Axial-Zylinderrollenlager, einseitig wirkend Bohrung Ø 15 bis 600
din_bearing_d00728_ DIN 728 Axial-Pendelrollenlager, einseitig wirkend mit unsymmetrischen Rollen Bohrung Ø 60 bis 1060
din_bearing_d00635-1_ DIN 635-1 Radial-Pendelrollenlager – Teil 1: einreihig, zylindrische und kegelige Bohrung (Tonnenlager) Bohrung Ø 20 bis 280
din_bearing_d00635-2_ DIN 635-2 Radial-Pendelrollenlager – Teil 2: zweireihig, zylindrische und kegelige Bohrung Bohrung Ø 20 bis 600
din_bearing_d05412-1_ DIN 5412-1 Zylinderrollenlager - Teil 1: einreihig, mit Käfig, Winkelringe Bohrung Ø 15 bis 556
din_bearing_d05412-2_ DIN 5412-4 Zylinderrollenlager - Teil 4: zweireihig, mit Käfig Ø 25 bis 710
din_bearing_d05412-3_ DIN 5412-9 Zylinderrollenlager zweireihig, vollrollig, nicht zerlegbar, Massreihen 48 und 49 Bohrung Ø 60 bis 500

Rillenkugellager

din_bearing_type_ril_sph_

Abbildung DIN Norm Wertebereich
din_bearing_d00625-1_ DIN 625-1 Radial-Rillenkugellager - Teil 1: einreihig Bohrung Ø 1,5 bis 600
din_bearing_d00625-2_ DIN 625-3 Radial-Rillenkugellager - Teil 3: Zweireihig Bohrung Ø 10 bis 90
din_bearing_d00625-3_ DIN 625-4 Radial-Rillenkugellager - Teil 4: mit Flansch am Aussenring Bohrung Ø 0,6 bis 180
din_bearing_d00626-1_ DIN 626-1 Rillenkugellager mit kugelförmiger Aussenring-mantelfläche und verbreitetem Innenring – Teil 1: Spannlager Bohrung Ø 12 bis 100
din_bearing_d00626-2_ DIN 626-2 Rillenkugellager mit kugelförmiger Aussenring-mantelfläche und verbreitetem Innenring, - Teil 2: Gehäuse für Spannlager Bohrung Ø 12 bis 100
din_bearing_d00711_ DIN 711 Axial-Rillenkugellager einseitig wirkend Bohrung Ø 8 bis 360
din_bearing_d00715_ DIN 715 Axial-Rillenkugellager zweiseitig wirkend Bohrung Ø 10 bis 190

Sonderkugellager

din_bearing_type_sph_

Abbildung DIN Norm Wertebereich
din_bearing_d00628-1_ DIN 628-1 Radial- Schrägkugellager – Teil 1: einreihig, selbsthaltend Bohrung Ø 10 bis 170
din_bearing_d00628-2_ DIN 628-3 Radial-Schrägkugellager - Teil 3: zweireihig Bohrung Ø 10 bis 110
din_bearing_d00628-3_ DIN 628-4 RRadial-Schrägkugellager - Teil 4: Einreihig, zweiseitig wirkend, nicht selbsthaltend, mit geteiltem Innenring (Vierpunktlager) Bohrung Ø 17 bis 240
din_bearing_d00630_ DIN 630 Radial-Pendelkugellager, zweireihig, zylindrische und kegelige Bohrung Bohrung Ø 5 bis 120

Spezielle Lager

din_bearing_type_special_

Abbildung DIN Norm Wertebereich
din_bearing_d00615_ DIN 615 Schulterkugellager – einreihig, nicht selbsthaltend Bohrung Ø 3 bis 30
din_bearing_d00617_ DIN 617 Nadellager mit Käfig Bohrung Ø 10 bis 390
din_bearing_d00618-1_ DIN 618-1 Nadellager, Nadelhülsen, Nadelbüchsen mit Käfig Bohrung Ø 4 bis 55
din_bearing_d00618-2_ DIN 618-2 Nadellager, Nadelhülsen mit Käfig, abgedichtet Bohrung Ø 14 bis 50
din_bearing_d00736_ DIN 736 Stehlagergehäuse für Wälzlager der Durchmesserreihe 2, mit kegeliger Bohrung und Spannhülse Welle Ø 20 bis 140
din_bearing_d00737_ DIN 737 Stehlagergehäuse für Wälzlager der Durchmesserreihe 3, mit kegeliger Bohrung und Spannhülse Welle Ø 20 bis 75
din_bearing_d00738_ DIN 738 Stehlagergehäuse für Wälzlager der Durchmesserreihe 2, mit zylindrischer Bohrung Welle Ø 30 bis 175
din_bearing_d00739_ DIN 739 Stehlagergehäuse für Wälzlager der Durchmesserreihe 3, mit zylindrischer Bohrung Welle Ø 30 bis 95
din_bearing_d00981-1_ DIN 981-1 Wälzlagerzubehör, Nutmuttern Gewinde Ø 10 bis 200
din_bearing_d00981-2_ DIN 981-2 Wälzlagerzubehör, Nutmuttern Gewinde Ø 220 bis 1060
din_bearing_d05429-1_ DIN 5429-1 Kombinierte Nadellager – Teil 1: Nadel-Axialzylinderrollenlager, Nadel-Axialkugellager Bohrung Ø 10 bis 50
din_bearing_d05429-2_ DIN 5429-2 Kombinierte Nadellager – Teil 2: Nadel-Schrägkugellager Bohrung Ø 12 bis 60

Lagerzubehör

din_bearing_type_accessories_

Abbildung DIN Norm Wertebereich
din_bearing_d00983-1_ DIN 983-1 Sicherungsringe mit Lappen (Halteringe) für Wellen, Nut Wellen Ø 16 bis 140
din_bearing_d00983-2_ DIN 983-2 Sicherungsringe mit Lappen (Halteringe) für Wellen, Ring Wellen Ø 16 bis 140
din_bearing_d00984-1_ DIN 984-1 Sicherungsringe mit Lappen (Halteringe) für Bohrungen, Nut Wellen Ø 16 bis 170
din_bearing_d00984-2_ DIN 984-2 Sicherungsringe mit Lappen (Halteringe) für Bohrungen, Ring Wellen Ø 16 bis 170
din_bearing_d05405-1_ DIN 5405-1 Nadellager – Teil 1: Radial-Nadelkränze
din_bearing_d05405-2_ DIN 5405-2 Nadellager – Teil 2: Axial-Nadelkränze
din_bearing_d05405-3_ DIN 5405-3 Nadellager – Teil 3: Axialscheiben
din_bearing_d05406-1_ DIN 5406-1 Wälzlager- Muttersicherungen, Sicherungsblech, Sicherungsbügel
din_bearing_d05406-2_ DIN 5406-2 Wälzlager - Muttersicherungen, Sicherungsblech, Sicherungsbügel
din_bearing_d05415_ DIN 5415 Wälzlager, Spannhülsen Hülsen Ø 17 bis 1000
din_bearing_d05417-1_ DIN 5417-1 Befestigungsteile für Wälzlager - Sprengringe für Lager mit Ringnut, Nut Wellen Ø 30 bis 250
din_bearing_d05417-2_ DIN 5417-2 Befestigungsteile für Wälzlager - Sprengringe für Lager mit Ringnut, Ring Wellen Ø 30 bis 250
din_bearing_d05419_ DIN 5419 Filzringe, Filzstreifen, Ringnuten, für Wälzlagergehäuse Innen Ø 18 bis 182

depiction-settings-2d Darstellung (siehe Allgemeine Parameter)

Lagerparameter

din_bearing_params_
screw-parameter-menu-2d screw-parameter-menu-3d

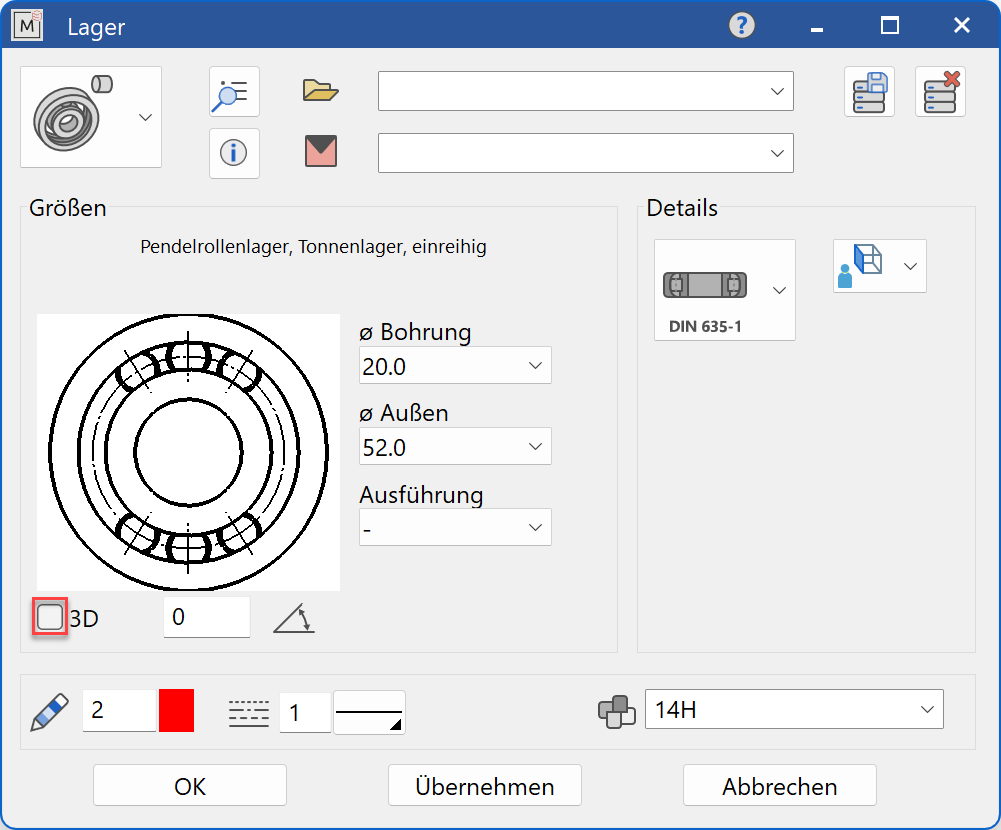

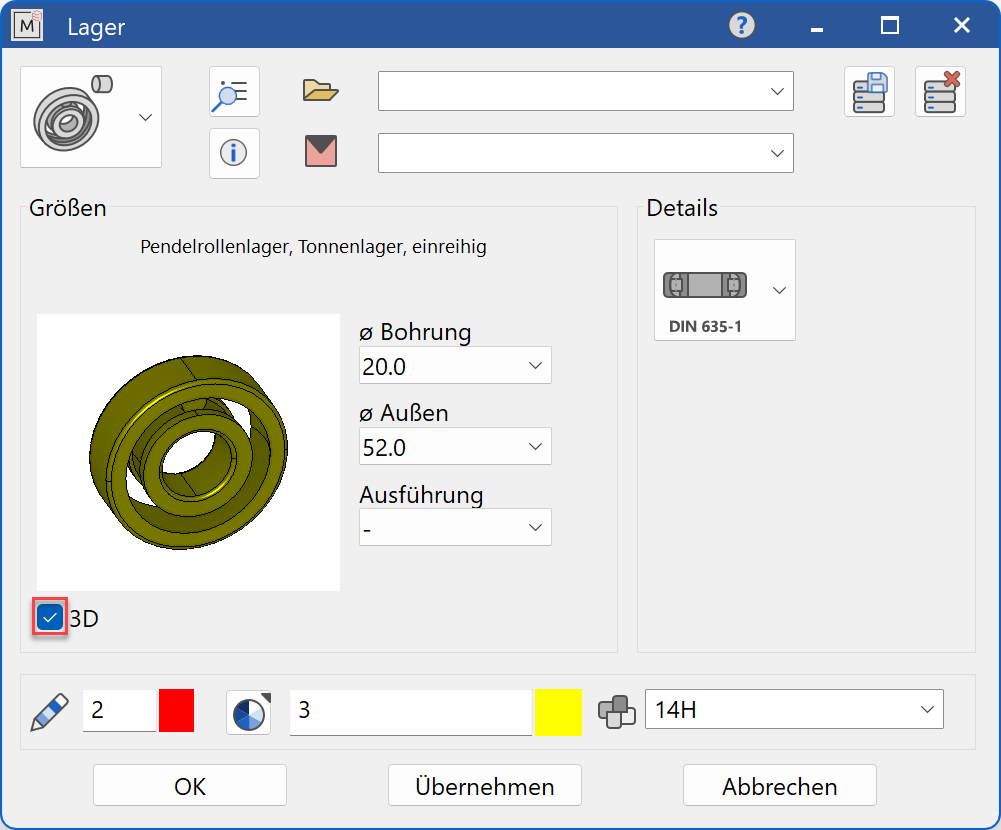

Entscheiden Sie, ob das Lager im 2D oder als 3D Objekt erzeugt werden soll.

Tipp

Wir empfehlen als ersten Wert den Wellendurchmesser (Bohrung) anzugeben und erst anschliessend den Wert für den Aussendurchmesser. Jetzt werden noch mögliche Varianten für die Lagerbreite und Lagerformen angeboten. Generell werden nur Werte angeboten, die in der ausgewählten Norm verfügbar sind.

Die fertig ausgefüllte Maske wird mit ok bestätigt. Damit wird das Lager dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Bezugspunkt ist der Schnittpunkt von linker Auflagefläche des Lagers mit der Lagermittellinie.
Mit dem Positionieren in der Konstruktion wird die Funktion beendet. Für weitere gleiche Lager kann der Funktionsaufruf wiederholt werden. Die letzten Eingabeparameter bleiben erhalten und werden beim neuerlichen Aufruf vorgeschlagen.

Anzeige

Textfeld

designation-text
Anzeige der Normbezeichnung des Normteiles

Grössen

Normteil Gruppenauswahl

din_bearing_type_roll_ Rollenlager
din_bearing_type_ril_sph_ Rillenkugellager
din_bearing_type_sph_ Sonderkugellager
din_bearing_type_special_ Spezielle Lager
din_bearing_type_accessories_ Lagerzubehör

Auswahl der Norm

din_bearing_d00625-1_
Auswahl der gewünschten Norm in der jeweiligen Gruppe

Eingabe

Je nach Norm kommen bestimmte Eingabefelder mit unterschiedlichen, normbezogenen Werten zur Auswahl.

Bohrungsdurchmesser

bore-diameter-input
Bohrungsdurchmesser des Lagers in Normabstufung

Wellendurchmesser

shaft-diameter-input
Wellendurchmesser des Lagers in Normabstufung

Gewindedurchmesser

thread-input
Gewindedurchmesser bei Nutmuttern in Normabstufung

Nennmass

nominal-dimensions-input
Nennmass des Lagers in Normabstufung

Aussendurchmesser

outer-diameter-input
Aussendurchmesser des Lagers in Normabstufung

Gesamtbreite

total-width-input
Gesamtbreite des Lagers in Normabstufung

Kurzzeichen

abbreviation-input
Das Kurzzeichen wird als prägnanter Name für Lager/Lagerzubehör verwendet. Einige Lager oder Lagerzubehörteile werden nur nach Kurzzeichen benannt.

Ausführung

type-input
Die Ausführung bezeichnet unterschiedliche Bauarten der Lager.

Bauform

design-input
Die Bauform bezeichnet unterschiedliche Bauarten der Lager.

Lagerform

bearing-shape-input
Die Lagerform bezeichnet unterschiedliche Bauarten der Lager.

Winkellage

angle_
Winkellage des Lagers relativ zur X-Achse in der 2D-Darstellung

Variante

variant-input
Bei der Seitenansicht ist die Standarddarstellung der Schnitt durch das Lager. Wenn auch eine Ansicht auf das Lager von aussen angeboten wird, so ist dies mittels der Variante einstellbar.

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind

Ansichtsdarstellung

view_front_
Siehe Ansichtsdarstellung für 2D.

Lager Ändern

Siehe Normteile ändern
