Fitting

Fittinge sind sehr häufig verwendete Elemente zum lösbaren Verbinden von Rohrleitungsteilen oder auch zum lösbaren Einsetzen von Armaturen. Ausserdem dienen Fittinge auch zur Rohrverlegung und zum Absperren von Rohrleitungen.
Die gängigsten im Maschinenbau bzw. Anlagenbau angewendeten Fittingtypen sind mit ELITECAD über die DIN Konstruktion einzufügen.

Fitting Erstellen

Icon1 Werkzeugleiste Normteile
Menü ME-Objekte > Normteile > Fitting

Mit einem Klick auf die Funktion WERKZEUGE > NORMTEILE > FITTING ERSTELLEN in der Werkzeugleiste oder über die Auswahl ME-OBJEKTE > NORMTEILE > FITTING in der Menüleiste sind die Einstellungen des zuletzt gezeichneten Fittings im Parameterfenster aktiv und der Normteil kann sofort gesetzt werden.

Eigenschaftsleiste der Fittinge

fitting
Die Eigenschaftsleiste ist sichtbar, sobald ein bestehendes Fitting bearbeitet wird. Mit einem Klick auf das Fitting wird die Eigenschaftsleiste aktiviert und es können die Hauptwerte der Darstellung des Fittings manipuliert werden. Über das Icon din_fitting_params_ öffnet sich das zugehörige Parameterfenster und alle Werte des Fittings können verändert werden.

din_fitting_params_

Gerade Formstücke

din_fitting_type_straight_

Abbildung DIN Norm Wertebereich
din_fitting_e10241-o_ DIN EN 10241-O Stahlfitting mit Gewinde Gewinde 3/8ʺ bis 6ʺ
din_fitting_e10241-q_ DIN EN 10241-Q Rohrnippel mit Gewinde Gewinde 3/8ʺ bis 6ʺ
din_fitting_e10241-p_ DIN EN 10241-P Rohrnippel mit Gewinde, Baulänge Gewinde 3/8ʺ bis 6ʺ
din_fitting_e10241-h_ DIN EN 10241-H Doppelnippel mit Gewinde und Sechskant Gewinde 3/8ʺ bis 6ʺ
din_fitting_e10241-i_ DIN EN 10241-I Reduzierstück mit Gewinde und Sechskant Gewinde 3/8ʺ bis 6ʺ bzw. Reduzierung 3/8ʺ bis 5ʺ
din_fitting_e10241-e_ DIN EN 10241-E Muffe mit Gewinde, schwer Gewinde 3/8ʺ bis 6ʺ
din_fitting_e10241-f_ DIN EN 10241-F Muffe mit Gewinde, mittelschwer Gewinde 3/8ʺ bis 6ʺ
din_fitting_e10241-g_ DIN EN 10241-G Muffe mit Gewinde, reduziert Gewinde 3/8ʺ bis 6ʺ bzw. Reduzierung 1/4ʺ bis 5ʺ
din_fitting_e10242-m_ DIN EN 10242-M Muffe aus Temperguss Nennweite 6 bis 150
din_fitting_e10242-n_ DIN EN 10242-N Doppelnippel aus Temperguss, reduziert Nennweite 6 bis 100 bzw. Reduzierung NW-abhängig
din_fitting_e10242-u_ DIN EN 10241-U Verschraubung aus Temperguss Gewinde 3/8ʺ bis 4ʺ
din_fitting_d02616-1_ DIN 2616-1 Reduzierstück zum Einschweissen, verminderter Ausnutzungsgrad Rohraussendurchmesser 21,3 bis 1220,0
din_fitting_d02616-2_ DIN 2616-2 Reduzierstück zum Einschweissen, oller Ausnutzungsgrad

Gebogene Formstücke

din_fitting_type_bent_

Abbildung DIN Norm Wertebereich
din_fitting_d02605-1_ DIN 2605-1 Rohrbogen zum Einschweissen, nahtlos Rohraussendurchmesser 21,3 bis 1620,0
din_fitting_d02605-2_ DIN 2605-2 Rohrbogen zum Einschweissen, nahtlos Rohraussendurchmesser 21,3 bis 1620,0
din_fitting_e10241-r_ DIN EN 10241-R Bogen mit Gewinde Nennweite 8 bis 150
din_fitting_e10242-a_ DIN EN 10242-A Winkel aus Temperguss Nennweite 6 bis 150
din_fitting_e10242-d_ DIN EN 10242-D Kurzer Winkel aus Temperguss Nennweite 8 bis 50
din_fitting_e10242-g_ DIN EN 10242-G Langer Winkel aus Temperguss Nennweite 8 bis 100
din_fitting_e10242-w_ DIN EN 10242-W Winkelverschraubung aus Temperguss Gewinde 3/8ʺ bis 2ʺ

Abzweig-Formstücke

din_fitting_type_diverted_

Abbildung DIN Norm Wertebereich
din_fitting_d02615-1_ DIN 2615-1 T-Stück zum Einschweissen, nahtlos Rohraussendurchmesser 21,3 bis 1220,0
din_fitting_d02615-2_ DIN 2615-2 T-Stück zum Einschweissen, nahtlos Rohraussendurchmesser 21,3 bis 1220,0
din_fitting_e10241-A_ DIN 10241-A Kreuz, T oder Winkel mit Gewinde Nennweite 6 bis 150
din_fitting_e10241-d_ DIN 10241-D T mit Gewinde reduziert Gewinde 3/8ʺ bis 6ʺ
din_fitting_e10242-b_ DIN 10242-B T aus Temperguss Nennweite 6 bis 150
din_fitting_e10242-c_ DIN 10242-C Kreuz aus Temperguss Nennweite 8 bis 100
din_fitting_e10242-e_ DIN 10242-E Bogen-T aus Temperguss Nennweite 10 bis 50
din_fitting_e10242-z_ DIN 10242-Z Winkelverteiler aus Temperguss Nennweite 10 bis 25

Zubehör

din_fitting_type_access_

Abbildung DIN Norm Wertebereich
din_fitting_d02617_ DIN 2617 Kappen zum Einschweissen Rohraussendurchmesser 26,9 bis 4000,0
din_fitting_e10241-j_ DIN EN 10241-J Stahlfittings, Stopfen mit Gewinde Nennweite 6 bis 150
din_fitting_e10241-n_ DIN EN 10241-N Kappen mit Gewinde Nennweite 6 bis 150
din_fitting_d28011_ DIN 28011 Gewölbte Böden, Klöpperform Rohraussendurchmesser 26,9 bis 4000,0
din_fitting_d28013_ DIN 28013 Gewölbte Böden, Korbbogenform Rohraussendurchmesser 26,9 bis 4000,0
din_fitting_e10242-p_ DIN EN 10242-P Gegenmutter aus Temperguss Nennweite 8 bis 80
din_fitting_e10242-t_ DIN EN 10242-T Stopfen aus Temperguss Nennweite 6 bis 100

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Fittingparameter

din_fitting_params_

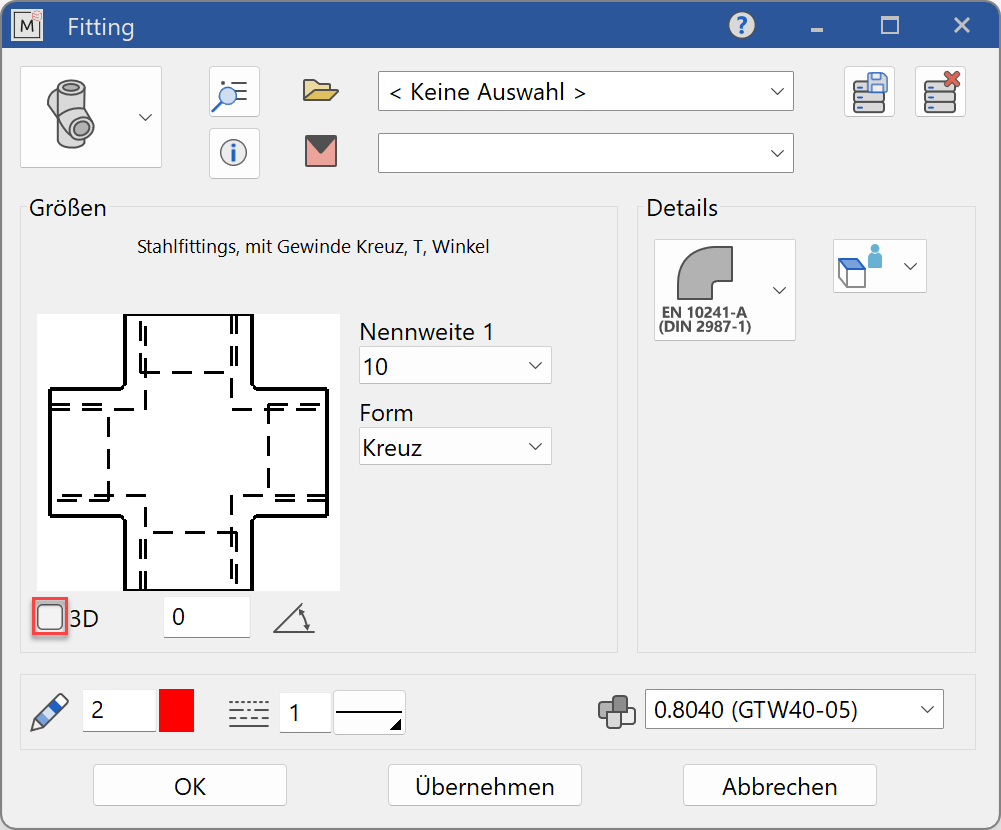

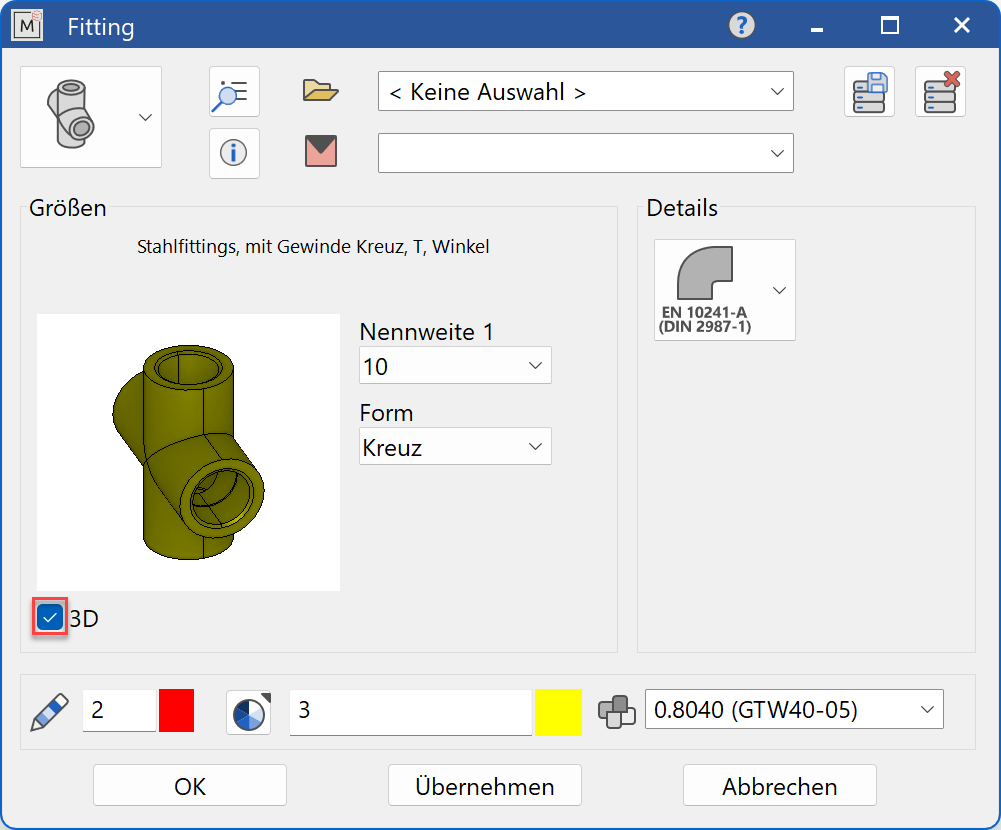

fitting-parameter-menu-2d fitting-parameter-menu-3d
Entscheiden Sie, ob der Fitting im 2D oder als 3D Objekt erzeugt werden soll.

Tipp

Wir empfehlen als ersten Wert die Nennweite anzugeben und erst anschliessend die Werte für die weiteren Auswahlparameter. In den Auswahlfenstern werden nur Werte angeboten, die in der ausgewählten Norm verfügbar sind.

Die fertig ausgefüllte Maske wird mit ok bestätigt. Damit wird das Fitting dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Bezugspunkt ist abhängig von der Art des Fittings, wobei meistens die Rohrmittelachse als Bezugspunkt dient. Mit dem Positionieren in der Konstruktion wird die Funktion beendet.
Für weitere gleiche Fittinge kann der Funktionsaufruf wiederholt werden. Die letzten Eingabeparameter bleiben erhalten und werden beim neuerlichen Aufruf vorgeschlagen.

Anzeige

Textfeld

designation-text
Anzeige der Normbezeichnung des Fittings

Grössen

Normteil Gruppenauswahl

din_fitting_type_straight_ Gerade Formstücke
din_fitting_type_bent_ Gebogene Formstücke
din_fitting_type_diverted_ Abzweig-Formstücke
din_fitting_type_access_ Zubehör

Auswahl der Norm

din_fitting_e10242-z_
Auswahl der gewünschten Norm in der jeweiligen Gruppe

Eingabe

Je nach Norm kommen bestimmte Eingabefelder mit unterschiedlichen, normbezogenen Werten zur Auswahl.

Gewinde

thread-in-input
Gewinde in Zoll des Fittings in Normabstufung
thread1-in-input
Gewinde 1 in Zoll des Fittings in Normabstufung gibt immer den grösseren Durchmesser eines reduzierten Fittings an.
thread2-in-input
Gewinde 2 in Zoll des Fittings in Normabstufung gibt immer den kleineren Durchmesser eines reduzierten Fittings an.

Form

shape
Form des Fittings gibt die jeweilige Bauweise an. Dies kann z. B. Langgewinde, Doppeltes Langgewinde, Nippel, Gewindenippel, Rohrdoppelnippel, Kreuz, T-Stück oder Winkel sein.

Ausführung

density-input
Die Ausführung gibt an ob es sich um mittelschwere oder schwere Ausführung des Fittings handelt.

Baulänge

total-length
Baulänge des Fittings in Normabstufung

Nennweite

nominal-diameter-input
Nennweite des Fittings in Normabstufung

Kurzzeichen

abbriviation-input
Häufig wird die Bauart des Fittings mit einem Kurzzeichen angegeben. Dabei kommen Bezeichnungen wie M2, N8, U1, U2, U11 oder auch U12 zum Einsatz. Siehe auch ISO 49/EN 10242.

Schlüsselweite

wrench-size-input
Schlüsselweite des Fittings

Rohraussendurchmesser

outer-pipe-diameter-input
Rohraußendurchmesser des Fittings in Normabstufung

Aussendurchmesser

outer-diameter-input
Außendurchmesser des Fittings in Normabstufung

Wanddicke

wall-thickness-input
Wanddicke des Fittings in Normabstufung

Reihe

series-input
Gibt die Vorzugsreihe nach DIN an, wobei der Begriff kaum noch gebräuchlich ist.

Art

type
Die Art des Fittings gibt an, ob er in nahtloser oder geschweisster Herstellung vorliegt.

Bauart

design-type-input
Die Bauart gibt bei Rohrbögen an welcher Bogendurchmesser vorliegt. Die Zahl z. B. 3 gibt an, dass der Bogenradius 3 x Rohraußendurchmesser entspricht.

Einbauwinkel

install-angle-input
Der Einbauwinkel gibt bei Rohrbögen an welcher Bogen, bezogen auf die Winkellänge (45°, 90° oder 180°), vorliegt.

Winkel

angle-input
Der Winkel gibt bei Rohrbögen an welcher Bogen, bezogen auf die Winkellänge (90°, 112,5°, 135° oder 157,5°), vorliegt.

Anschlussgewinde

connection-thread-input
Das Anschlussgewinde gibt die Gewindedimension der Rohranschlüsse in Normabstufung und nennweitenabhängig an.

Bordkante

flange-edge-input
Die Bordkante gibt bei Klöpper- und Korbbogenböden die Ausprägung der Schweissnahtvorbereitung an. Form R steht für unbearbeitete Bordkante, die restlichen Formen entsprechen den jeweiligen Schweissnähten. Die Bordkantenform wird nicht dargestellt.

Winkellage

angle_
Winkellage des Fittings relativ zur X-Achse in der 2D-Darstellung

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind

Ansichtsdarstellung

view_front_
Siehe Ansichtsdarstellung für 2D.

Fitting Ändern

Siehe Normteile ändern
