Flansche

Flansche sind sehr häufig verwendete Elemente zum lösbaren Verbinden von Rohrleitungsteilen oder auch zum lösbaren Einsetzen von Armaturen. Ausserdem dienen Flansche auch zum Absperren von Rohrleitungen.
Die gängigsten im Maschinenbau bzw. Anlagenbau angewendeten Flanschtypen sind mit ELITECAD über die DIN-Norm direkt abrufbar und in die Konstruktion einzufügen.

Flansch Erstellen

Icon1 Werkzeugleiste Normteile
Menü ME-Objekte > Normteile > Flansch

Mit einem Klick auf die Funktion WERKZEUGE > NORMTEILE > FLANSCH ERSTELLEN in der Werkzeugleiste oder über die Auswahl ME-OBJEKTE > NORMTEILE > FLANSCH in der Menüleiste sind die Einstellungen des zuletzt gezeichneten Flansches im Parameterfenster aktiv und der Normteil kann sofort gesetzt werden.

Eigenschaftsleiste der Flansche

flange
Die Eigenschaftsleiste ist sichtbar, sobald ein bestehender Flansch bearbeitet wird. Mit einem Klick auf den Flansch wird die Eigenschaftsleiste aktiviert und es können die Hauptwerte der Darstellung des Flansches manipuliert werden. Über das Icon din_flange_params_ öffnet sich das zugehörige Parameterfenster und alle Werte des Flansches können verändert werden.

din_flange_params_

Vorschweissflansche

din_flange_type_weldneck_

Abbildung DIN Norm Wertebereich
din_flange_d02627_ DIN 2627 Vorschweissflansche Nennweite 10 bis 200,
Nenndruck 400
din_flange_d02628_ DIN 2628 Vorschweissflansche Nennweite 15 bis 250,
Nenndruck 250
din_flange_d02629_ DIN 2629 Vorschweissflansche Nennweite 10 bis 250
Nenndruck 320
din_flange_d02638_ DIN 2638 Vorschweissflansche Nennweite 10 bis 300,
Nenndruck 160

Stahlflansche

din_flange_type_steel_

Abbildung DIN Norm Wertebereich
din_flange_e01092-a_ DIN EN 1092-1 Typ 01, Glatter Flansch zum Schweissen Nennweite 10 bis 2000,
Nenndruck 2,5 bis 100
din_flange_e01092-b_ DIN EN 1092-1 Typ 02, Loser Flansch für glatten Bund oder Vorschweissbördel Nennweite 10 bis 600,
Nenndruck 6 bis 40
din_flange_e01092-c_ DIN EN 1092-1 Typ 04, Loser Flansch für Vorscheissbund Nennweite 10 bis 600,
Nenndruck 10 bis 40
din_flange_e01092-d_ DIN EN 1092-1 Typ 05, Blindflansch Nennweite 10 bis 2000,
Nenndruck 2,5 bis 100
din_flange_e01092-e_ DIN EN 1092-1 Typ 11, Vorschweissflansch Nennweite 10 bis 4000,
Nenndruck 2,5 bis 100
din_flange_e01092-f_ DIN EN 1092-1 Typ 12, Überschieb-Schweissflansch mit Ansatz Nennweite 10 bis 600,
Nenndruck 6 bis 100
din_flange_e01092-g_ DIN EN 1092-1 Typ 13, Gewindeflansch mit Ansatz Nennweite 10 bis 150,
Nenndruck 6 bis 100
din_flange_e01092-h_ DIN EN 1092-1 Typ 21, Integralflansch Nennweite 10 bis 2000,
Nenndruck 6 bis 100
din_flange_e01092-j_ DIN EN 1092-1 Typ 32, Glatter Bund Nennweite 10 bis 600,
Nenndruck 6 bis 40
din_flange_e01092-k_ DIN EN 1092-1 Typ 33, Vorschweissbördel Nennweite 10 bis 600,
Nenndruck 6 bis 40
din_flange_e01092-l_ DIN EN 1092-1 Typ 34, Vorschweissbund Nennweite 10 bis 600,
Nenndruck 6 bis 40

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Flanschparameter

din_flange_params_

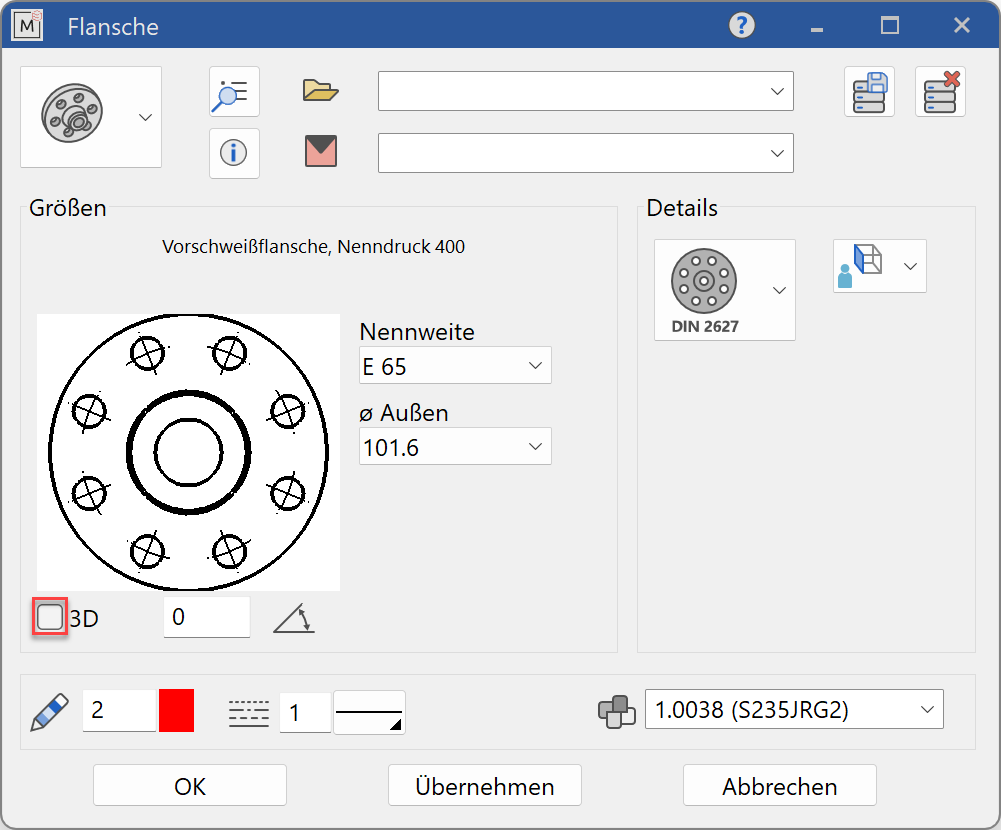

flange-parameter-menu-2d flange-parameter-menu-3d
Entscheiden Sie, ob der Flansch im 2D oder als 3D Objekt erzeugt werden soll.

Tipp

Wir empfehlen als ersten Wert den Nennweite anzugeben und erst anschliessend die Werte für die weiteren Auswahlparameter. In den Auswahlfenstern werden nur Werte angeboten, die in der ausgewählten Norm verfügbar sind.

Die fertig ausgefüllte Maske wird mit ok bestätigt. Damit wird der Flansch dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Bezugspunkt ist der Schnittpunkt der Rohrmittelachse mit der Dichtfläche des Flansches.
Mit dem Positionieren in der Konstruktion wird die Funktion beendet. Für weitere gleiche Flansche kann der Funktionsaufruf wiederholt werden. Die letzten Eingabeparameter bleiben erhalten und werden beim neuerlichen Aufruf vorgeschlagen.

Anzeige

Textfeld

designation-text
Anzeige der Normbezeichnung des Normteiles

Grössen

Normteil Gruppenauswahl

din_flange_type_weldneck_ Vorschweissflansche
din_flange_type_steel_ Stahlflansche

Auswahl der Norm

din_flange_e01092-a_
Auswahl der gewünschten Norm in der jeweiligen Gruppe

Eingabe

Je nach Norm kommen bestimmte Eingabefelder mit unterschiedlichen, normbezogenen Werten zur Auswahl.

Nennweite

nominal-diameter-input
Nennweite des Flansches in Normabstufung

Nenndruck

nominal-pressure-input
Nenndruck des Flansches in Normabstufung

Form der Dichtfläche

sealing-shape
Die Form der Dichtfläche in verschiedenen Ausführungen für den jeweiligen Flansch angeboten.

Aussendurchmesser

outer-diameter-input
Aussendurchmesser des Flansches

Innendurchmesser

inner-diameter-input
Innendurchmesser des Flansches, entspricht nicht der Nennweite

Bördelblechdicke

flanged-plate-thickness-input
Bördelblechdicke des Flansches

Dicke

thickness-input
Dicke des Flansches

Gewindetyp

thread-type-input
Gewindetyp des Flansches, wobei hier die Eingabe schräg (konisch) oder gerade (zylindrisch) möglich ist.

Winkellage

angle_
Winkellage des Flansches relativ zur X-Achse in der 2D-Darstellung

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind.

Ansichtsdarstellung

view_front_
Siehe Ansichtsdarstellung für 2D.

Flansch Ändern

Siehe Normteile ändern
