Muttern ¶
Muttern sind gemeinsam mit Schrauben die am meisten verwendeten Elemente zum Verbinden von Bauteilen. Muttern und deren Gewinde sind weitgehend genormt. Sie werden sowohl als Einzelteile, z. B. Schweissmuttern, als auch in Kombination mit Schrauben und Scheiben als Schraubverbindung verwendet.
Die gängigsten im Maschinenbau angewendeten Mutterntypen sind mit ELITECAD über Ihre DIN-Norm direkt abrufbar und in die Konstruktion einzufügen.
Mutter Erstellen ¶
Werkzeugleiste Normteile | |
Menü ME-Objekte > Normteile > Mutter |
Mit einem Klick auf die Funktion WERKZEUGE > NORMTEILE > MUTTER ERSTELLEN in der Werkzeugleiste oder über die Auswahl ME-OBJEKTE > NORMTEILE > MUTTER in der Menüleiste sind die Einstellungen der zuletzt gezeichneten Mutter im Parameterfenster aktiv und der Normteil kann sofort gesetzt werden.
Eigenschaftsleiste der Muttern ¶
Die Eigenschaftsleiste ist sichtbar, sobald eine bestehende Mutter bearbeitet wird. Mit einem Klick auf die Mutter wird die Eigenschaftsleiste aktiviert und es können die Hauptwerte der Darstellung der Mutter manipuliert werden. Über das Icon öffnet sich das zugehörige Parameterfenster und alle verfügbaren Werte der Mutter können verändert werden.
Muttern ¶
Abbildung | DIN Norm | Wertebereich |
---|---|---|
DIN 315 Flügelmutter, runde Form | M 4 bis M 24 | |
DIN 582 Ringmuttern | M 8 bis M 100 | |
DIN 928 Vierkantschweissmuttern | M 4 bis M 16 | |
DIN 929 Sechskantschweissmuttern | M 3 bis M 16 | |
DIN EN 14399-4 Sechskantmuttern mit grossen Schlüsselweiten für Verbindungen mit HV-Schrauben in Stahlkonstruktionen | M 12 bis M 36 | |
DIN EN ISO 4032 Sechskantmuttern Typ 1, Produktklasse A und B | M 1,6 bis M 64 | |
DIN EN ISO 4034 Sechskantmuttern, Produktklasse C | M 5 bis M 64 | |
DIN EN ISO 4035 Niedrige Sechskantmuttern mit Fase, Produktklasse A und B | M 1,6 bis M 64 | |
DIN EN ISO 4036 Niedrige Sechskantmuttern, ohne Fase, Produktklasse B | ||
DIN 917 Sechskant-Hutmuttern, niedrige Form | M 4 bis M 72 | |
DIN 1587 Sechskant-Hutmuttern, hohe Form | M 4 bis M 24 | |
DIN EN 10511 Niedrige Sechskantmuttern mit Klemmteil (mit nichtmetallischen Einsatz) |
Darstellung (siehe Allgemeine Parameter)
Mutternparameter ¶

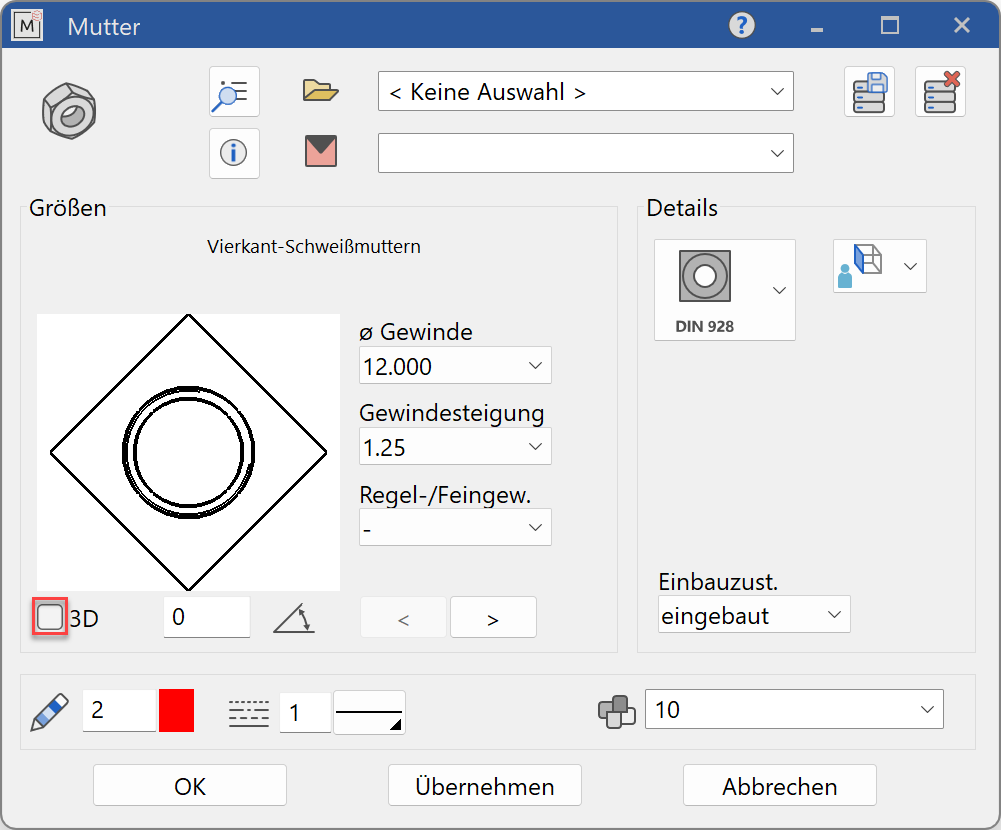

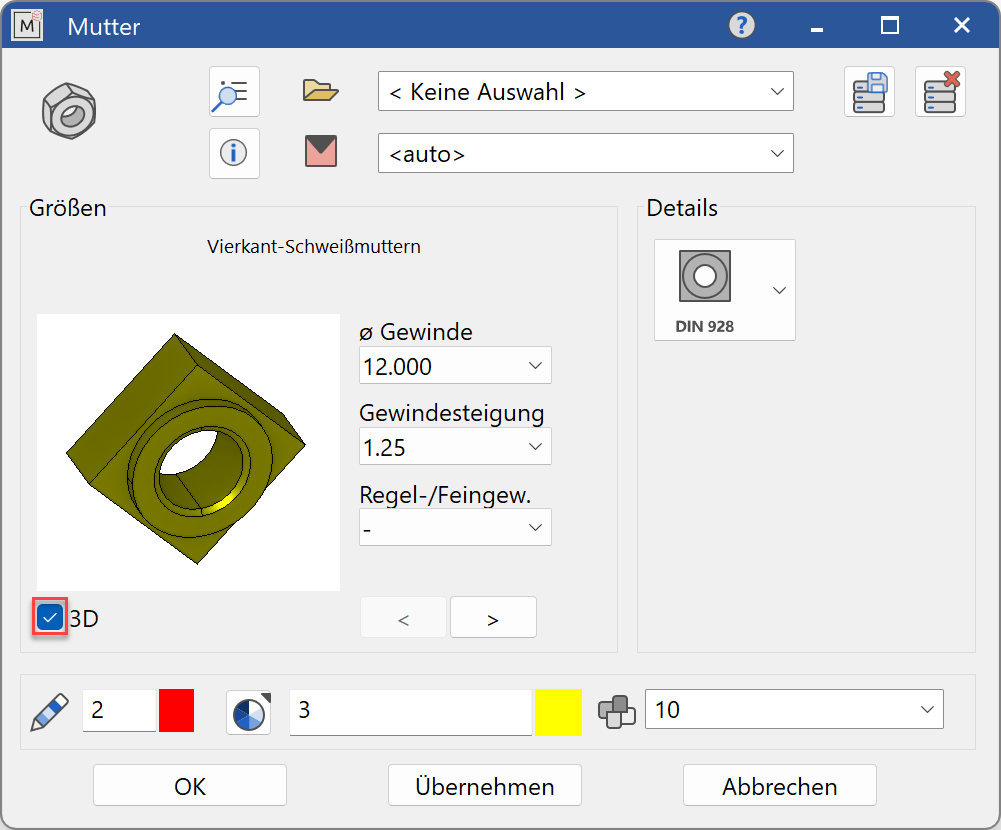

Entscheiden Sie, ob die Mutter im 2D oder als 3D Objekt erzeugt werden soll.
Tipp
Wir empfehlen als ersten Wert den Gewindedurchmesser anzugeben und erst anschliessend die weiteren Werte. In den Auswahlfenstern werden nur Werte angeboten, die nach der gewählten Norm verfügbar sind.
Die fertig ausgefüllte Maske wird mit bestätigt. Damit wird die Mutter dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Bezugspunkt ist der Schnittpunkt von Auflagefläche mit der Mutternmittellinie.
Mit dem Positionieren in der Konstruktion wird die Funktion beendet.
Für weitere gleiche Muttern kann der Funktionsaufruf wiederholt werden. Die letzten Eingabeparameter bleiben erhalten und werden beim neuerlichen Aufruf vorgeschlagen.
Anzeige ¶
Textfeld ¶
Anzeige der Normbezeichnung des Normteiles
Grössen ¶
Auswahl der Norm ¶
Auswahl der gewünschten Norm in der jeweiligen Gruppe
Eingabe ¶
Je nach Norm kommen unterschiedliche Eingabefelder zum Einsatz.
Gewindedurchmesser ¶
Gewindedurchmesser der Mutter in Normabstufung
Gewindesteigung ¶
Gewindesteigung nach Verfügbarkeit in der jeweiligen Norm
Regel/Feingewinde ¶
Auswahl ob Regel,- oder Feingewinde gewünscht wird. Nach Verfügbarkeit in der jeweiligen Norm
Winkellage ¶
Winkellage der Mutter relativ zur X-Achse in der 2D-Darstellung
Umblättern ¶
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind
Ansichtsdarstellung ¶
Siehe Ansichtsdarstellung für 2D.
Mutter Ändern ¶
Siehe Normteile ändern
