Stifte und Bolzen

Stifte und Bolzen sind häufig verwendete Elemente zum formschlüssigen Verbinden von Bauteilen. Stifte dienen als radiale Lagefixierung oder auch als Einstellelement zur Feinjustierung. Bolzen verbinden zwei Elemente (z. B. Gelenke) formschlüssig und beweglich. Die gängigsten im Maschinenbau angewendeten Stifttypen und Bolzentypen sind mit ELITECAD über Ihre DIN-Norm direkt abrufbar und in die Konstruktion einzufügen.

Stifte/Bolzen Erstellen

Icon1 Werkzeugleiste Normteile
Menü ME-Objekte > Normteile > Stifte

Mit einem Klick auf die Funktion WERKZEUGE > NORMTEILE > STIFTE ERSTELLEN in der Werkzeugleiste oder über die Auswahl ME-OBJEKTE > NORMTEILE > STIFTE in der Menüleiste sind die Einstellungen des zuletzt gezeichneten Stiftes/Bolzen im Parameterfenster aktiv und der Normteil kann sofort gesetzt werden.

Eigenschaftsleiste der Stifte/Bolzen

pins-and-bolts
Die Eigenschaftsleiste ist sichtbar, sobald ein bestehender Stift/Bolzen bearbeitet wird. Mit einem Klick auf den Stift/Bolzen wird die Eigenschaftsleiste aktiviert und es können die Hauptwerte der Darstellung des Stiftes/Bolzens manipuliert werden. Über das Icon din_pin_params_ öffnet sich das zugehörige Parameterfenster und alle verfügbaren Werte des Stiftes/Bolzens können verändert werden.

din_pin_params_

Gewindestifte

din_pin_type_thread_

Abbildung DIN Norm Wertebereich
din_pin_e04026_ DIN EN ISO 4026 Gewindestift mit Innensechskant und Kegelkuppe Ø 1,4 bis 24
din_pin_e04027_ DIN EN ISO 4027 Gewindestift mit Innensechskant und abgeflachter Spitze Ø 1,4 bis 24
din_pin_e04028_ DIN EN ISO 4028 Gewindestift mit Innensechskant und Zapfen Ø 1,4 bis 24
din_pin_e04029_ DIN EN ISO 4029 Gewindestift mit Innensechskant und Ringschneide Ø 1,4 bis 24
din_pin_e24766_ DIN EN ISO 24766 Gewindestift mit Schlitz und Kegelkuppe Ø 1,6 bis 12
din_pin_e27434_ DIN EN ISO 27434 Gewindestift mit Schlitz und Spitze Ø 1,4 bis 24
din_pin_e27435_ DIN EN ISO 27435 Gewindestift mit Schlitz und Zapfen Ø 1,6 bis 24
din_pin_e27436_ DIN EN ISO 27436 Gewindestift mit Schlitz und Ringschneide Ø 1,6 bis 24

Zylinderstifte

din_pin_type_bright_

Abbildung DIN Norm Wertebereich
din_pin_e02338_ DIN EN ISO 2338 Zylinderstift aus ungehärtetem Stahl Ø 0,6 bis 50
din_pin_e08733_ DIN EN ISO 8733 Zylinderstift mit Innengewinde aus ungehärtetem Stahl Ø 0,6 bis 50
din_pin_e08734_ DIN EN ISO 8734 Zylinderstift aus gehärtetem Stahl Ø 1 bis 20
din_pin_e08735_ DIN EN ISO 8735 Zylinderstift mit Innengewinde aus gehärtetem Stahl Ø 6 bis 50

Kerbstifte/Spannhülsen

din_pin_type_notched_

Abbildung DIN Norm Wertebereich
din_pin_e08739_ DIN EN ISO 8739 Zylinderkerbstift mit Einführende Ø 1,5 bis 25
din_pin_e08740_ DIN EN ISO 8740 Zylinderkerbstift mit Fase Ø 1,5 bis 25
din_pin_e08752_ DIN EN ISO 8752 Spannstift geschlitzt, schwere Ausführung Ø 1 bis 50
din_pin_e13337_ DIN EN ISO 13337 Spannstift geschlitzt, leichte Ausführung Ø 2 bis 50

Bolzen

din_pin_type_bolt_

Abbildung DIN Norm Wertebereich
din_pin_e22340_ DIN EN 22340 Bolzen ohne Kopf Ø 3 bis 100
din_pin_e22341_ DIN EN 22341 Bolzen mit Kopf Ø 3 bis 100

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Stiftparameter/Bolzenparameter

din_pin_params_

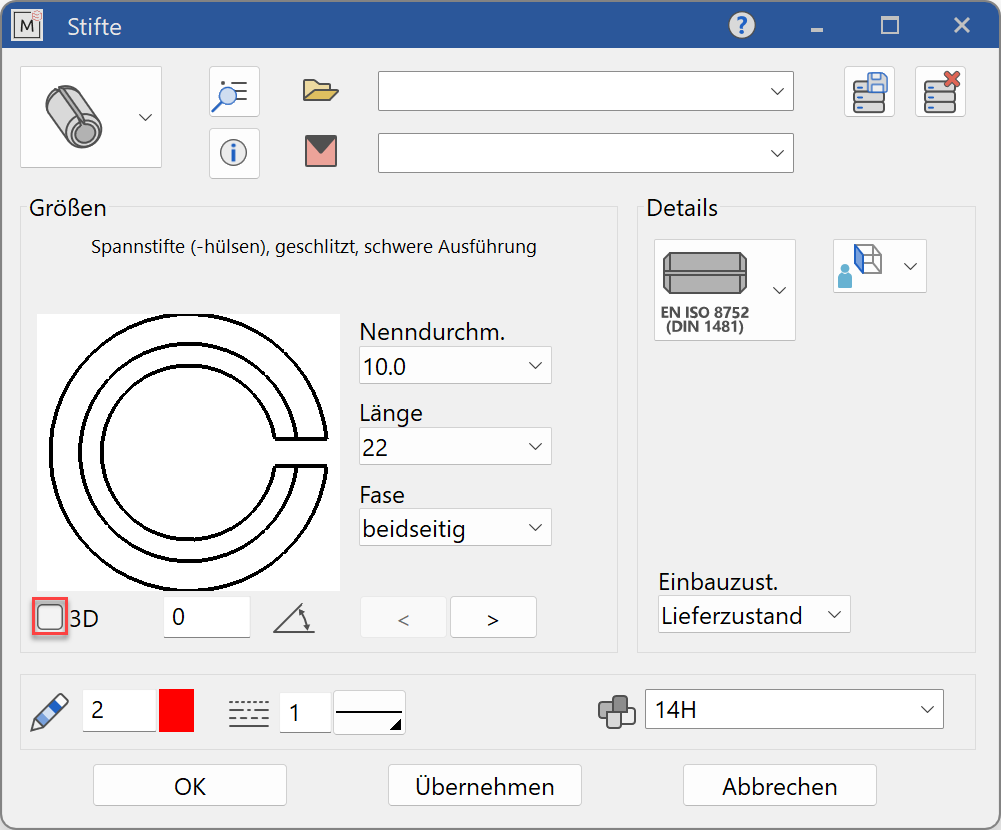

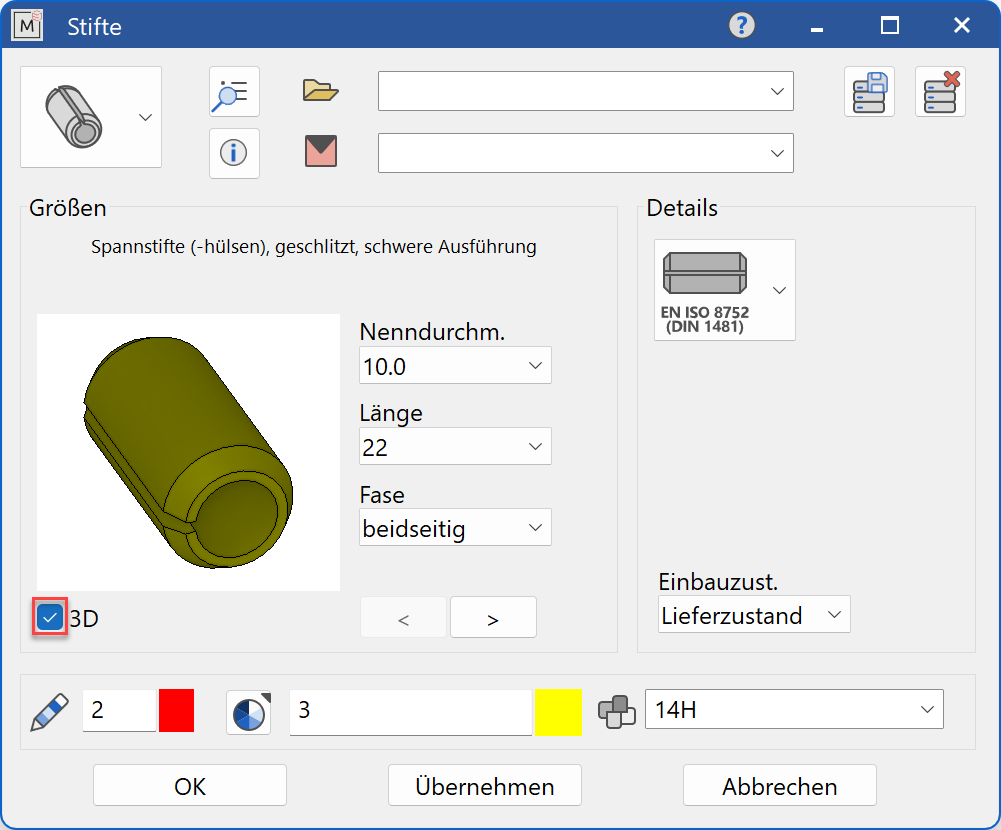

pins-bolts-parameter-menu-2d pins-bolts-parameter-menu-3d
Entscheiden Sie, ob der Stift/Bolzen im 2D oder als 3D Objekt erzeugt werden soll.

Tipp

Wir empfehlen als ersten Wert den Stiftdurchmesser/Bolzendurchmesser anzugeben und erst anschliessend den Wert für die Stiftlänge und alle weitern Eingaben. In den Auswahlfenstern der Stiftmasse/Bolzenmasse werden nur Werte angeboten, die in der ausgewählten Norm verfügbar sind.

Anzeige

Textfeld

designation-text
Anzeige der Normbezeichnung des Normteiles

Grössen

Normteil Gruppenauswahl

din_pin_type_thread_ Gewindestifte
din_pin_type_bright_ Zylinderstifte
din_pin_type_notched_ Kerbstifte/Spannhülsen
din_pin_type_bolt_ Bolzen

Auswahl der Norm

din_pin_e04026_
Auswahl der gewünschten Norm in der jeweiligen Gruppe

Eingabe

Je nach Norm kommen bestimmte Eingabefelder mit unterschiedlichen, normbezogenen Werten zur Auswahl.

Gewindedurchmesser

thread-input
Gewindedurchmesser des Stiftes in Normabstufung (nur bei Gewindestift)

Nenndurchmesser

nominal-diameter-input
Nenndurchmesser des Stiftes/Bolzens in Normabstufung

Länge

nominal-length-input
Länge des Stiftes/Bolzens

Formbuchstabe

shape-letter-input
Ausführung des Stiftes/Bolzens entsprechend des gewünschten Formbuchstabens

Form

shape-input
Ausführung des Stiftes/Bolzens entsprechend der gewünschten Form

Härte

hardness-input
Angabe, ob der Stift durchgehend gehärtet oder einsatzgehärtet ist

Toleranzfeld

tolerance-field-input
Angabe des Toleranzfeldes für die Herstellung

Fase

chamfer-input
Angabe, ob die Fase einseitig oder beidseitig auszuführen ist

Schlitz

slot-input
Angabe über die Art des Schlitzes als normal oder nicht verhakend

Winkellage

angle_
Winkellage der Stiftes/Bolzens relativ zur X-Achse in der 2D-Darstellung

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind

Ansichtsdarstellung

view_front_
Siehe Ansichtsdarstellung für 2D.

Stift/Bolzen Ändern

Siehe Normteile ändern
