Rohrverschraubung

Rohrverschraubungen sind sehr häufig verwendete Elemente zum lösbaren Verbinden von Rohrleitungsteilen oder auch zum lösbaren Einsetzen von Armaturen. Ausserdem dienen Rohrverschraubungen auch zur Rohrverlegung und zum Absperren von Rohrleitungen.
Die gängigsten im Maschinenbau bzw. Anlagenbau angewendeten Rohrverschraubungstypen sind mit ELITECAD über die DIN-Norm direkt abrufbar und in die Konstruktion einzufügen.

Rohrverschraubung Erstellen

Icon1 Werkzeugleiste Normteile
Menü ME-Objekte > Normteile > Rohrverschraubung

Mit einem Klick auf die Funktion WERKZEUGE > NORMTEILE > ROHRVERSCHRAUBUNG ERSTELLEN in der Werkzeugleiste oder über die Auswahl ME-OBJEKTE > NORMTEILE > ROHRVERSCHRAUBUNG in der Menüleiste sind die Einstellungen der zuletzt gezeichneten Rohrverschraubung im Parameterfenster aktiv und der Normteil kann sofort gesetzt werden.

Eigenschaftsleiste der Rohrverschraubungen

pipe-screw-fitting
Die Eigenschaftsleiste ist sichtbar, sobald eine bestehende Rohrverschraubung bearbeitet wird. Mit einem Klick auf die Rohrverschraubung wird die Eigenschaftsleiste aktiviert und es können die Hauptwerte der Darstellung der Rohrverschraubung manipuliert werden. Über das Icon din_screwfitting_params_ öffnet sich das zugehörige Parameterfenster und alle Werte der Rohrverschraubung können verändert werden.

din_screwfitting_params_

Rohrverschraubung

din_screwfitting_type_

Abbildung DIN Norm Wertebereich
din_screwfitting_d02353-1_ DIN 2353-1 Lötlose Rohrverschraubung mit Schneidring vollständige Verschraubung Rohraussendurchmesser 4 bis 18
din_screwfitting_d02353-2_ DIN 2353-2 Lötlose Rohrverschraubung mit Schneidring vollständige Verschraubung Rohraussendurchmesser 4 bis 42
din_screwfitting_d03870_ DIN 3870 Lötlose und gelötete Rohrverschraubung Überwurfmuttern Rohraussendurchmesser 3 bis 42
din_screwfitting_d03900_ DIN 3900 Lötlose Rohrverschraubung mit Schneidring Einschraubstutzen m. kegeligem Einschraubgewinde Rohraussendurchmesser 4 bis 8
din_screwfitting_d03901_ DIN 3901 Lötlose Rohrverschraubung mit Schneidring Einschraubstutzen m. zyl. Einschraubgewinde Rohraussendurchmesser 4 bis 42
din_screwfitting_d03904_ DIN 3904 Lötlose Rohrverschraubung mit Schneidring Winkel-Einschraubstutzen m. zyl. Einschraubgewinde Rohraussendurchmesser 20 bis 42
din_screwfitting_d03907_ DIN 3907 Lötlose Rohrverschraubung mit Schneidring T-Einschraubstutzen m. zyl. Einschraubgewinde Rohraussendurchmesser 20 bis 42
din_screwfitting_E08434-K_ DIN EN ISO 8434-K Lötlose Rohrverschraubung mit Schneidring Winkel-Schottstutzen Rohraussendurchmesser 6 bis 42
din_screwfitting_d03914_ DIN 3914 Lötlose Rohrverschraubung mit Schneidring L-Einschraubstutzen m. zyl. Einschraubgewinde Rohraussendurchmesser 20 bis 42
din_screwfitting_d03955_ DIN 3955 Lötlose Rohrverschraubung mit Schneidring Einschraubstutzen mit Schaft Rohraussendurchmesser 6 bis 42

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Rohrverschraubungsparameter

din_screwfitting_params_

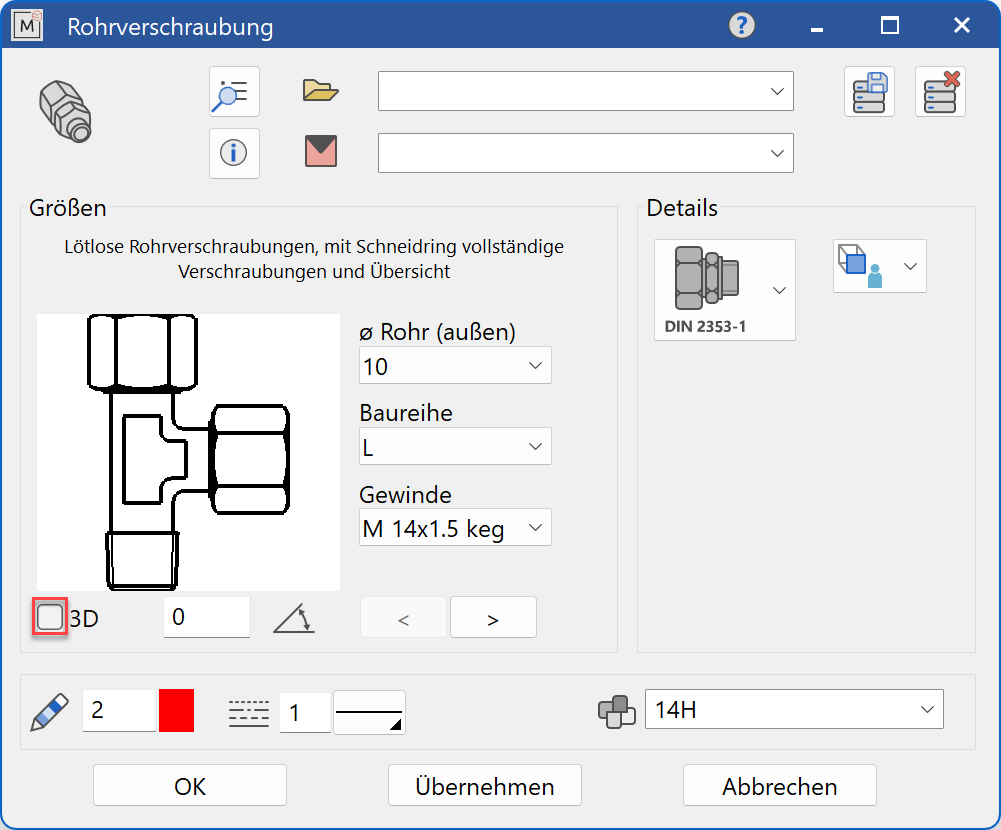

pipe-screw-fitting-parameter-menu-2d pipe-screw-fitting-parameter-menu-3d
Entscheiden Sie, ob die Rohrverschraubung im 2D oder als 3D Objekt erzeugt werden soll.

Tipp

Wir empfehlen als ersten Wert die Nennweite anzugeben und erst anschliessend die Werte für die weiteren Auswahlparameter. In den Auswahlfenstern werden nur Werte angeboten, die in der ausgewählten Norm verfügbar sind.

Die fertig ausgefüllte Maske wird mit ok bestätigt. Damit wird die Rohrverschraubung dynamisch am Cursor für die Positionierung auf der Zeichnung aktiv. Bezugspunkt ist abhängig von der Art der Rohrverschraubung, wobei meistens die Rohrmittelachse als Bezugspunkt dient. Mit dem Positionieren in der Konstruktion wird die Funktion beendet. Für weitere gleiche Rohrverschraubungen kann der Funktionsaufruf wiederholt werden. Die letzten Eingabeparameter bleiben erhalten und werden beim neuerlichen Aufruf vorgeschlagen.

Anzeige

Textfeld

designation-text
Anzeige der Normbezeichnung der Rohrverschraubung

Eingabe

Je nach Norm kommen bestimmte Eingabefelder mit unterschiedlichen, normbezogenen Werten zur Auswahl.

Gewinde

thread-input
Zoll oder metrisches Gewinde der Rohrverschraubung in Normabstufung

Rohraussendurchmesser

outer-pipe-diameter-input
Form des Fittings gibt die jeweilige Bauweise an. Dies kann z. B. Rohraussendurchmesser der Rohrverschraubung in Normabstufung

Form d. Zapfens

cone-shape-input
Die Form des Zapfens gibt die jeweilige Bauweise der Rohrverschraubung an. Dies kann z. B. A gerade Form, AA oder M T-Form bzw. F Winkelform sein.

Form

shape-input
Die Form gibt die jeweilige Bauweise der Rohrverschraubung an. Dies kann z. B. B Überwurfmutter sein.

Baureihe

model-series-input
Die Verschraubungen werden in drei Baureihen, sehr leicht LL, leicht L (bis ca. 350 bar) und schwer S (bis ca. 600 bar) hergestellt.

Reihe

series-input
Siehe Baureihe

Gewindekurzzeichen

thread-abb-input
Siehe Gewinde

Einschraubzapfenform

screw-in-cone-shape-input
Siehe Form des Zapfens

Einschraubzapfen

screw-in-cone-input
Gibt das Zoll oder metrische Gewinde des Einschraubzapfens in Normabstufung an

Winkellage

angle_
Winkellage der Rohrverschraubung relativ zur X-Achse in der 2D-Darstellung

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind

Ansichtsdarstellung

view_ground_
Siehe Ansichtsdarstellung für 2D.

Rohrverschraubung Ändern

Siehe Normteile ändern
