Profile

Wie die Grundplatten sind Profile häufig verwendete Bauteile in Konstruktionen von Maschinengerüsten, Tragkonsolen, Begehungen und Bühnen usw. Eine Vielzahl von Anwendungsmöglichkeiten unterstützt diese Funktion von ELITECAD. Neben den häufig verwendeten warmgewalzten Profilen wie I-Profile, U-Profile und L-Profile sowie den gewohnten Formrohren können mit dieser Funktion sowohl alle Arten von gekanteten Kaltprofilen mit freien Abmessungen wie auch verschiedenste Strangpressprofile als Träger generiert werden.
Die gängigsten im Maschinenbau angewendeten Profiltypen sind mit ELITECAD über Ihre DIN-Norm direkt abrufbar und in die Konstruktion einzufügen.

Profil Erstellen

Icon1 Werkzeugleiste Normteile
Menü ME-Objekte > Normteile > Profile

Mit einem Klick auf die Funktion WERKZEUGE > NORMTEILE > PROFILE ERSTELLEN in der Werkzeugleiste oder über die Auswahl ME-OBJEKTE > NORMTEILE > PROFILE in der Menüleiste sind die Einstellungen des zuletzt gezeichneten Profils im Parameterfenster aktiv und der Normteil kann sofort gesetzt werden.

Eigenschaftsleiste der Profile

profile
Die Eigenschaftsleiste ist sichtbar, sobald ein bestehendes Profil bearbeitet wird. Mit einem Klick auf das Profil wird die Eigenschaftsleiste aktiviert und es können die Hauptwerte der Darstellung des Profils manipuliert werden. Über das Icon din_profil_params_ öffnet sich das zugehörige Parameterfenster und alle Werte des Profils können verändert werden.

din_profil_params_

Warmgewalzte I-Träger

din_profile_type_i_48_
hergestellt aus Stahlsorten nach DIN 17 100

Abbildung DIN Norm Wertebereich
din_profile_d01025-1_ DIN 1025-1 Schmale I-Träger mit geneigten inneren Flanschflächen Profilhöhen 80 bis 550 mm
din_profile_d01025-2_ DIN 1025-2 Breite I-Träger, , (IPB) mit parallelen Flanschflächen Profilhöhen 100 bis 1000 mm
din_profile_d01025-3_ DIN 1025-3 Breite I-Träger, leichte Ausführung (IPBl) mit parallelen Flanschflächen Profilhöhen 100 bis 1000 mm
din_profile_d01025-4_ DIN 1025-4 Breite I-Träger, verstärkte Ausführung (IPBv) mit parallelen Flanschflächen Profilhöhen 100 bis 1000 mm
din_profile_d01025-5_ DIN 1025-5 Mittelbreite I-Träger (IPE) mit parallelen Flanschflächen Profilhöhen 80 bis 600 mm
din_profile_e10055_ DIN EN 10055 Gleichschenkliger T-Stahl, schmale T-Träger mit geneigten inneren Flanschflächen Profilhöhen 30 bis 140 mm

Warmgewalzter Winkelstahl

din_profile_type_l_48_
hergestellt aus Stahlsorten nach DIN 17 100

Abbildung DIN Norm Wertebereich
din_profile_d01022_ DIN 1022 Gleichschenkeliger scharfkantiger Winkelstahl (LS-Stahl) Schenkelbreite 20 bis 50 mm
din_profile_e10056-1_ DIN EN 10056-1 Gleichschenklige und ungleichschenkelige rundkantiger Winkel aus Stahl Schenkelbreite 20 bis 250 mm

Warmgewalzte U- und Z-Träger

din_profile_type_u_48_
hergestellt aus Stahlsorten nach DIN 17 100

Abbildung DIN Norm Wertebereich
din_profile_d01026-1_ DIN 1026-1 Rundkantiger U-Profilstahl mit geneigten inneren Flanschflächen U 30 bis U 400
din_profile_e10279_ DIN EN 10279 Rundkantiger U-Profilstahl mit geneigten inneren oder parallelen Flanschflächen
din_profile_d01027_ DIN 1027 Stabstahl - Rundkantiger Z-Stahl Z 30 bis Z 200

Stabstähle nach DIN

din_profile_type_full_48_

Abbildung DIN Norm Wertebereich
din_profile_e10060_ DIN EN 10060 Warmgewalzte Rundstäbe aus Stahl Ø 10 mm bis 250 mm
din_profile_e10059_ DIN EN 10059 Warmgewalzte Vierkantstäbe aus Stahl für allgemeine Verwendung Seitenlänge 8 mm bis 150 mm
din_profile_e10061_ DIN EN 10061 Warmgewalzte Sechskantstäbe aus Stahl Schlüsselweite 13 mm bis 103 mm
din_profile_e10058_ DIN EN 10058 Warmgewalzte Flachstäbe aus Stahl für allgemeine Verwendung Breite 10 mm bis 150 mm
din_profile_e10278-1_ DIN EN 10278-1 Blanker Flachstahl
din_profile_e10278-2_ DIN EN 10278-2 Polierter Rund/Sechskant/Vierkant-Stahl

Formrohre nach DIN

din_profile_type_hollow_48_
hergestellt aus Stahlsorten nach DIN 17 100

Abbildung DIN Norm Formen
din_profile_e10210-2_ DIN EN 10210-2 Warmgefertigte Hohlprofile für den Stahlbau elliptisch
kreisförmig
quadratisch
rechteckig
din_profile_e10219-2_ DIN EN 10219-2 Kaltgeformte geschweisste Hohlprofile für den Stahlbau kreisförmig
quadratisch
rechteckig

depiction-settings-3d Darstellung (siehe Allgemeine Parameter)

Profilparameter

din_profil_params_

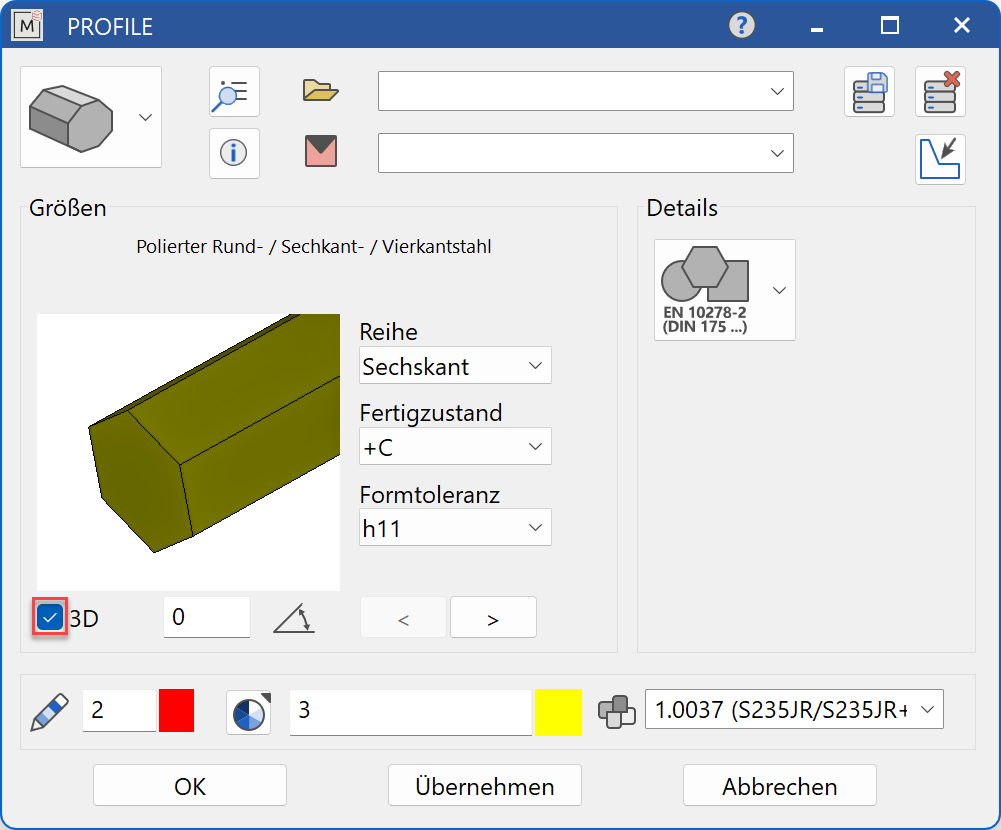

profile-parameter-menu-2d profile-parameter-menu-3d
Entscheiden Sie, ob das Profil im 2D oder als 3D Objekt erzeugt werden soll.
Sind alle Parameter eingetragen, so wird die fertig ausgefüllte Maske mit ok bestätigt. Danach wird dieses Profil unter Verwendung der Cursor-Fangfunktionen platziert. Bei der Abfrage nach dem Bezugspunkt wird das Profil noch relativ zum bereits gewählten Platzierungspunkt bewegt und die möglichen Platzierungspunkte sind die Eckpunkte sowie der Querschnittsmittelpunkt des Profils.

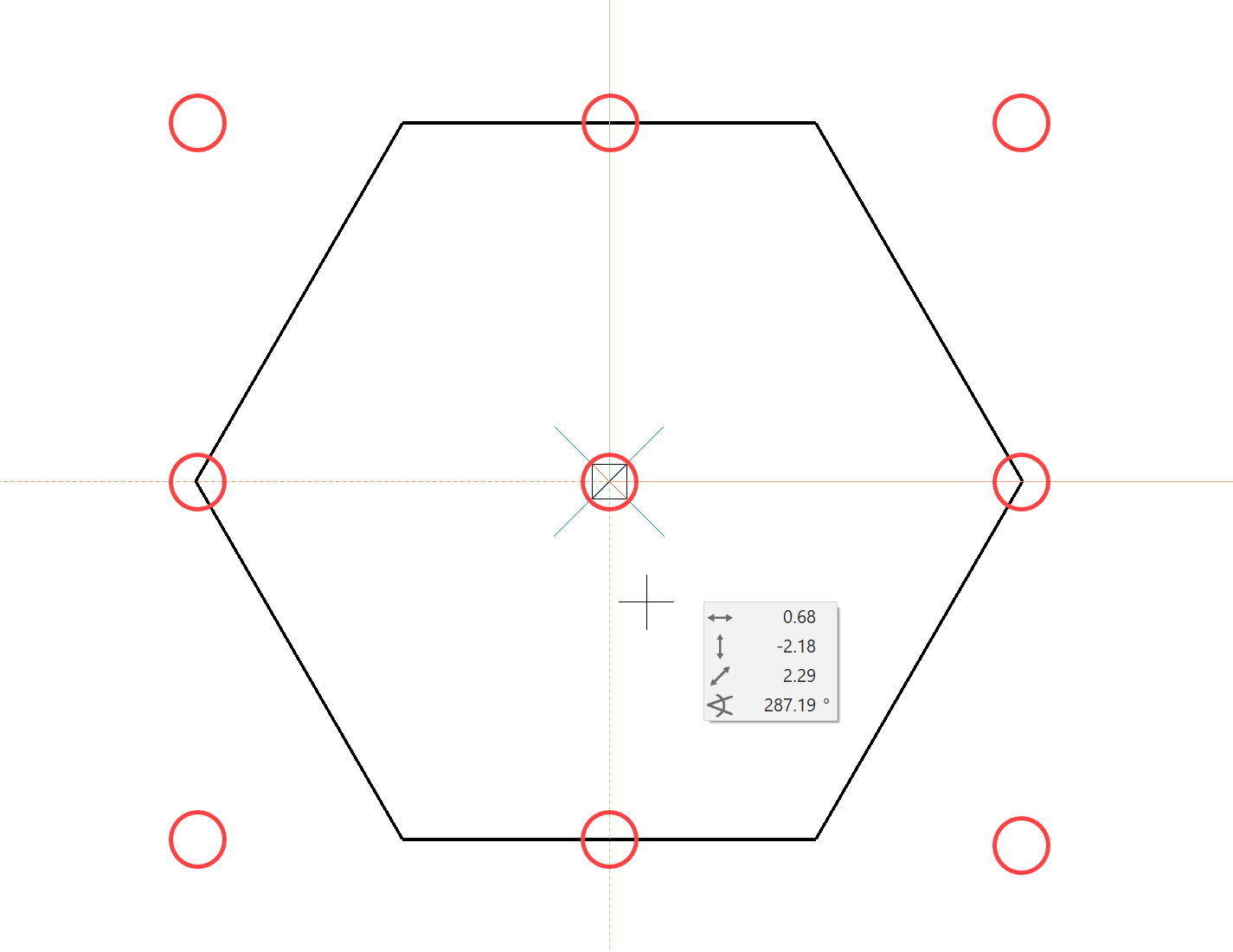

reference-points-2d reference-points-3d

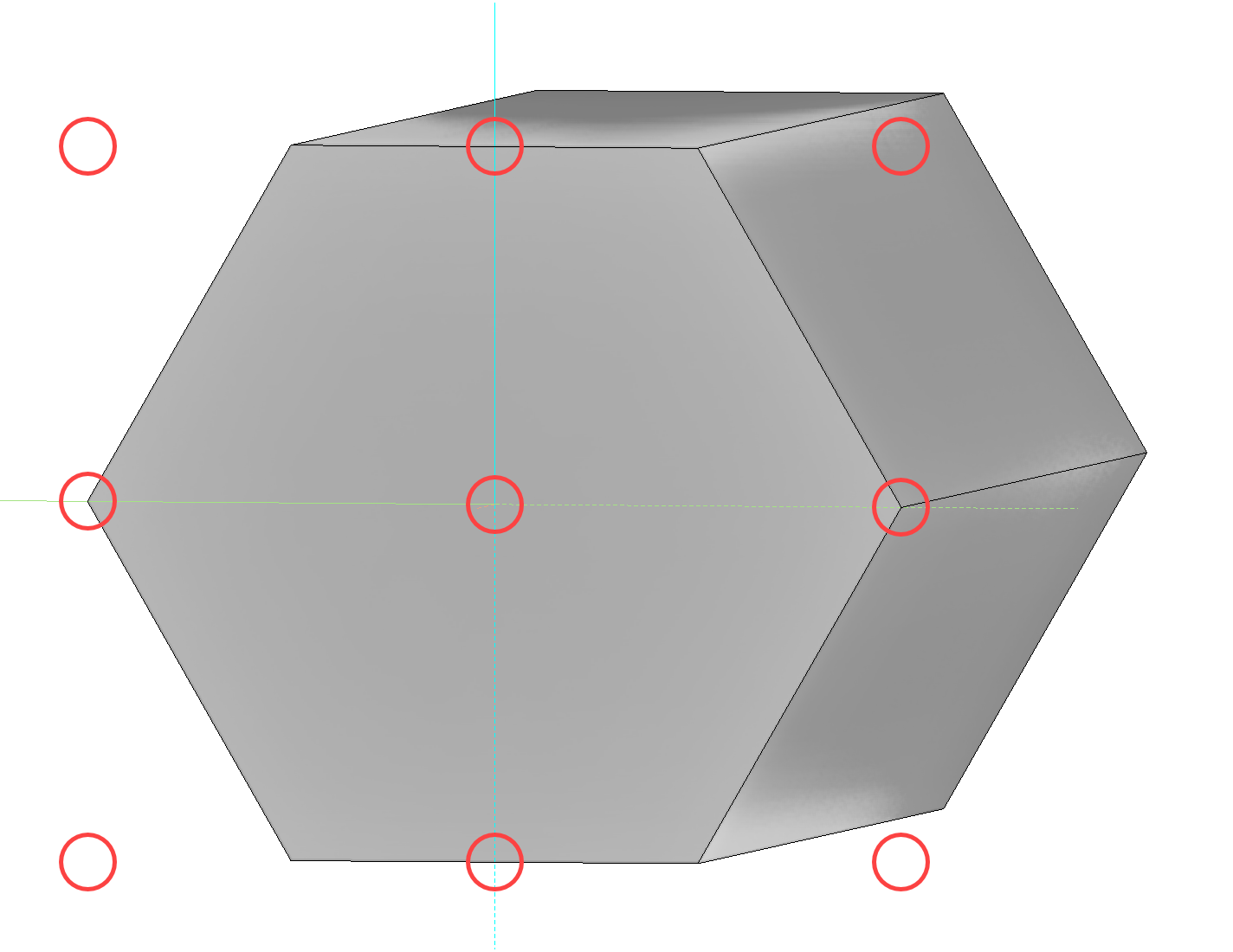

Bei aktiviertem Schalter für Erstellung von Normteilen im 3D wird der Startpunkt und Endpunkt für die Profillänge abgefragt. Danach wird im 3D ebenso über den Platzierungspunkt der Normteil endgültig platziert.
Die Funktion ist selbsthaltend und erlaubt nun die Positionierung eines weiteren Profils gleicher Grösse. Die Funktion wird mittels des Buttons Funktion cancel oder Drücken der  Esc -Taste beendet.
Für weitere gleiche Profile kann der Funktionsaufruf wiederholt werden. Die letzten Eingabeparameter bleiben erhalten und werden beim neuerlichen Aufruf vorgeschlagen.

Anzeige

Textfeld

designation-text
Anzeige der Normbezeichnung des Normteiles

Grössen

Normteil Gruppenauswahl

din_profile_type_i_48_ Warmgewalzte I-Träger
din_profile_type_l_48_ Warmgewalzter Winkelstahl
din_profile_type_u_48_ Warmgewalzte U- und Z-Träger
din_profile_type_full_48_ Stabstähle nach DIN
din_profile_type_hollow_48_ Hohlprofile (Formrohre) nach DIN

Auswahl der Norm

din_profile_d01025-1_
Auswahl der gewünschten Norm in der jeweiligen Gruppe

Eingabe warmgewalzter Formstahl

Je nach Norm kommen bestimmte Eingabefelder mit unterschiedlichen, normbezogenen Werten zur Auswahl.

Kurzzeichen

abbreviation-input
Kurzzeichen des Formstahls in Normabstufung

Form

shape-input
Mit der Form wird angegeben ob die Innenseite der Flansche geneigt oder parallel sind.

Höhe

height-input-free
Höhe des Profils

Höhe

height-input-specified
Höhe des Profils in Normabstufung

Breite

width-input
Breite des Profils

Flanschdicke

flange-thickness-input
Flanschdicke des Profils

Stegdicke

web-thinkness-input
Stegdicke des Profils

Winkellage

angle_
Winkellage des Profils relativ zur X-Achse in der 2D-Darstellung

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind

Ansichtsdarstellung

view_front_
Siehe Ansichtsdarstellung für 2D.

Eingabe Vollprofile

Je nach Norm kommen unterschiedliche Eingabefelder zum Einsatz.

Durchmesser

diameter-input
Durchmesser des Rundstahls in Normabstufung

Seitenlänge

side-length-input
Seitenlänge des Quadratstahls in Normabstufung

Schlüsselweite

wrench-size-input
Schlüsselweite des Sechskantstahls in Normabstufung

Massabweichung

dimensional-deviation-input
Zulässige Massabweichung nach Norm

Breite

width-input
Breite des Profils

Gesamtdicke

total-thickness-input
Gesamtdicke des Flachstabs in Normabstufung

Reihe

series-input
Mit der «Reihe» wird bestimmt, welche Form das Profil haben soll. Dafür stehen die Formen «Rund», «Sechskant» und «Vierkant» zur Auswahl

Fertigungszustand

manf-condition-input
Gibt den Zustand der Oberfläche nach Normkriterien an.

Formtoleranz

shape-tolerance-input
Zulässige Toleranz für die Masse des Profils

Ø/Seitenlänge/SW

diameter-side-length-input
Dimension des Profils in Abhängigkeit der unter «Reihe» eingegebenen Form des Profils

Winkellage

angle_
Winkellage des Profils relativ zur X-Achse in der 2D-Darstellung

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind

Ansichtsdarstellung

view_front_
Siehe Ansichtsdarstellung für 2D.

Eingabe Hohlprofile

Form

shape
Mit der «Form» wird bestimmt, welche Art des Profils gewünscht wird. Dafür stehen die Formen «Elliptisch», «Kreisförmig», «Quadratisch» und «Rechteckig» zur Auswahl.

Ø Aussen/Höhe

outer-diam-input
Dimension des Profils in Abhängigkeit der unter «Form» eingegebenen Art des Profils

Aussenbreite

outer-thickness-input
Aussenbreite des Profils in Normabstufung

Wanddicke

wall-thickness-input
Wandstärke des Profils in Normabstufung

Winkellage

angle_
Winkellage des Profils relativ zur X-Achse in der 2D-Darstellung

Umblättern

turn-page
Blättern in die Pfeilrichtung, wenn mehrere Eingabefenster vorhanden sind

Ansichtsdarstellung

view_front_
Siehe Ansichtsdarstellung für 2D.

Profil Ändern

Für Änderungen an fertig generierten Normteilen wählen Sie am einfachsten das Objekt mit der Maus aus. Damit erscheint die Eigenschaftsleiste des Normteils mit den wichtigsten Parametern. Mit einem Doppelklick auf das Objekt wird zusätzlich das große Parameterfenster geöffnet und alle aktuellen Eingabewerte angezeigt. Weitere Möglichkeiten das Parameterfenster zu öffnen sind die Funktion ÄNDERN > ME-OBJEKT oder die Wahl des Kontextmenüs BEARBEITEN auf die aktuelle Auswahl.

Profile können nach dem Erstellen durch Anklicken gewählt und wieder verändert werden. Es werden verschiedene Handle und Gripper am Profil angezeigt, mit denen das Profil manipuliert werden kann. Die möglichen Manipulationen hängen vom gewählten Handle/Gripper ab:

Quadratische Handles

Quadratische Handles werden auf der 2D-Kontur des Profils angezeigt und ermöglichen folgende Manipulationen:
manip_move_

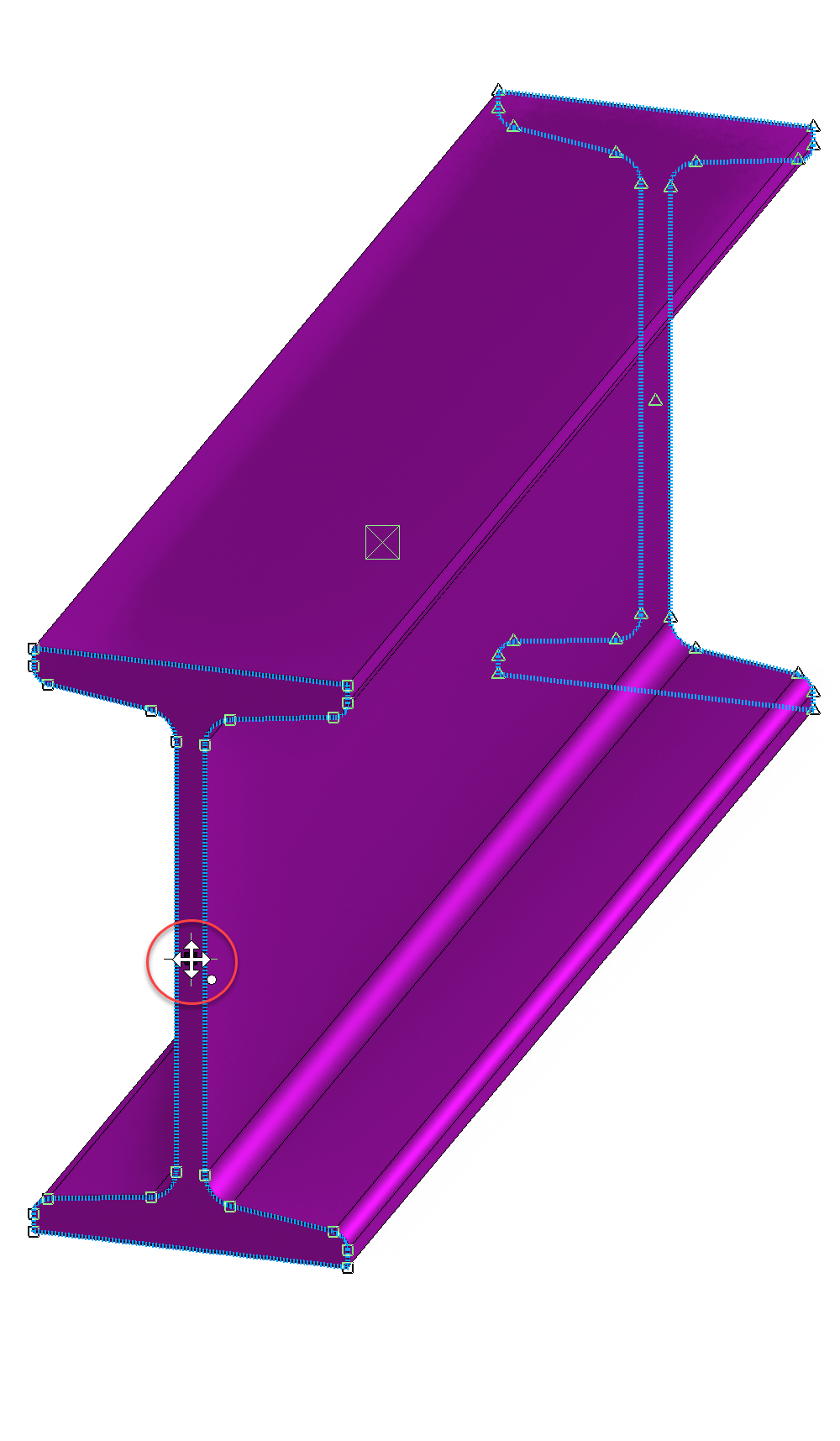

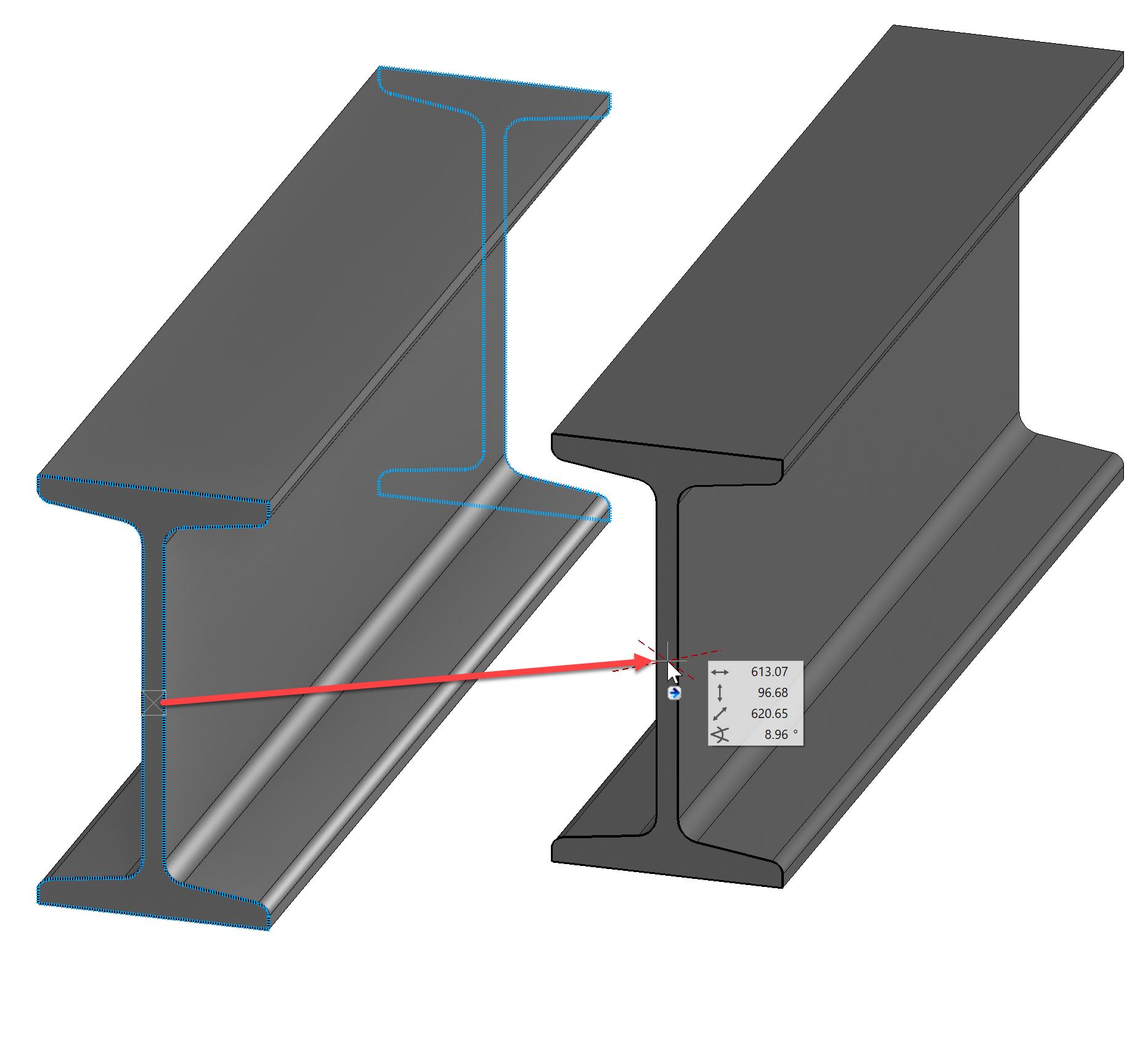

Bewegen des Profils – an einem beliebigen Handle wird der Punktgewählt, der zum Verschieben des Profils verwendet wird.
moving-profile moving-profile2
manip_scale_

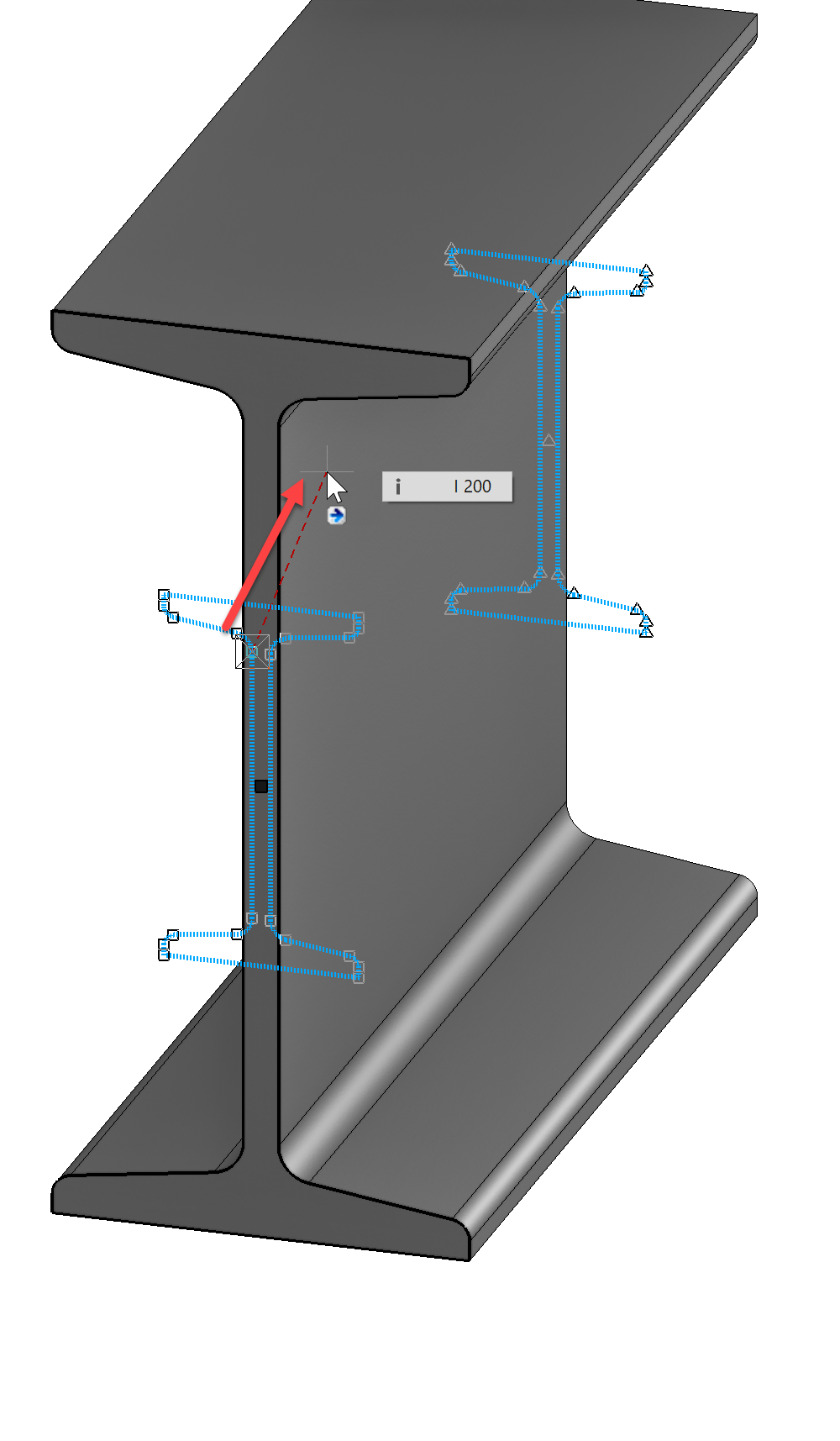

Skalieren des Profils – an einem beliebigen Handle wird der Punktgewählt, an dem die Skalierung des Profils erfolgt. Durch Ziehen mit dem Cursor wird, in den der Norm zugrundeliegenden Abstufungen, die Skalierung durchgeführt.
scaling-profile

Dreieckige Handles

Dreieckige Handles (Höhenhandles) dienen zur Längenveränderung des Profils. Mithilfe der  Tab -Taste kann zwischen Handle und Gripper umgeschaltet werden. Diese Längenveränderung kann auf verschiedene Arten durchgeführt werden und ermöglichen folgende Manipulationen:

3d_prop_box_height2_

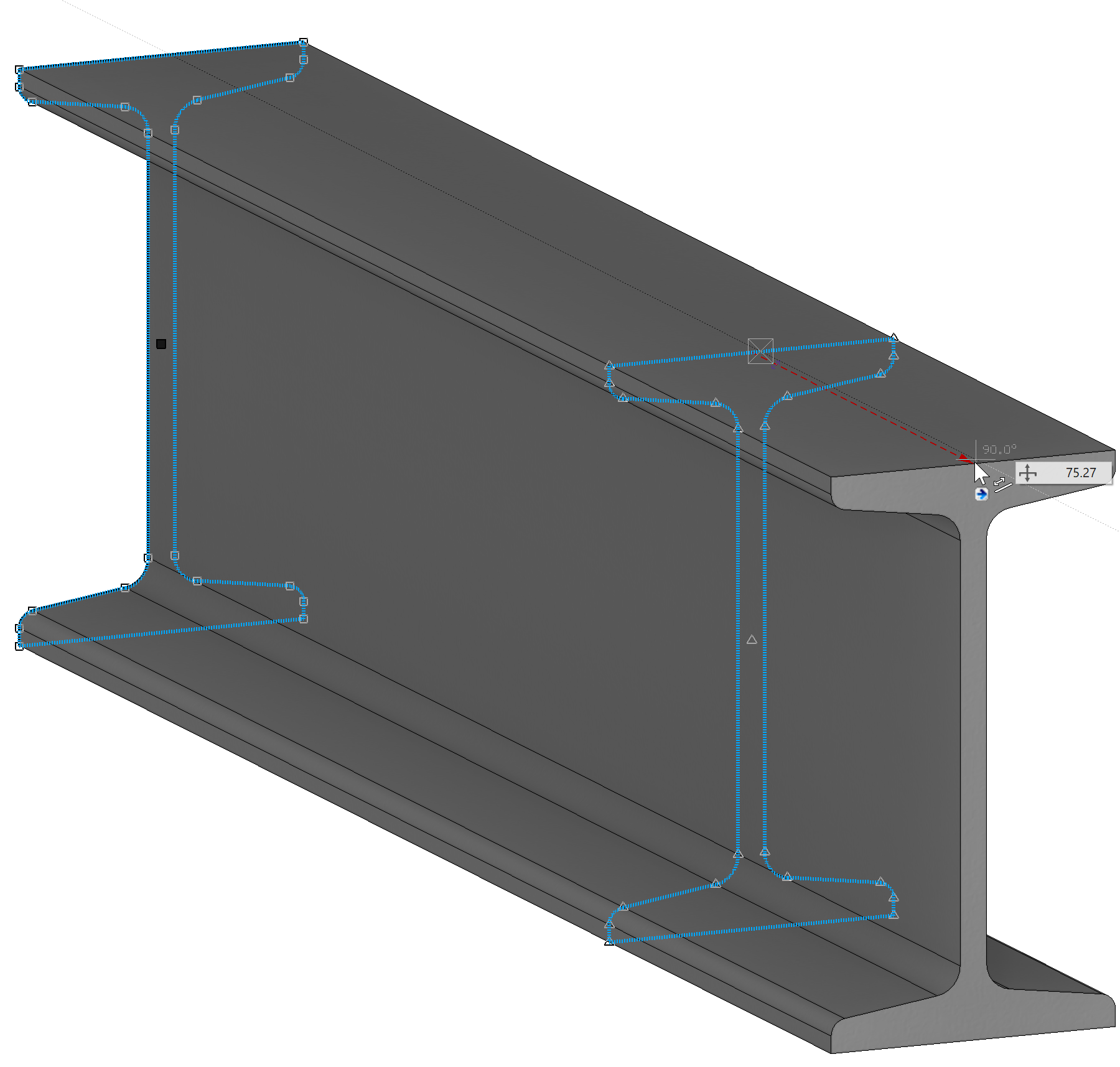

Höhe ändern – an einem beliebigen Handle wird der Punktgewählt, der zum Verlängern/Verkürzen des Profils verwendet wird. Es kann ein beliebiger Punkt am Bildschirm sein oder auch ein Punkt aus einer bestehenden Konstruktion, der nicht am Profil liegt.
change-height

3d_prop_box_points2_
Ebene aus 3 Punkten – Es werden 3 Punkte abgefragt, die die Ebene definieren, die zur Verlängerung/Verkürzung verwendet wird. Nach Eingabe des zweiten Punktes zeigt ELITECAD eine Vorschau des gewählten Ergebnisses an und durch Eingabe des 3. Punktes wird die Funktion abgeschlossen.
plane-of-3points

3d_prop_box_plane_rotate2_

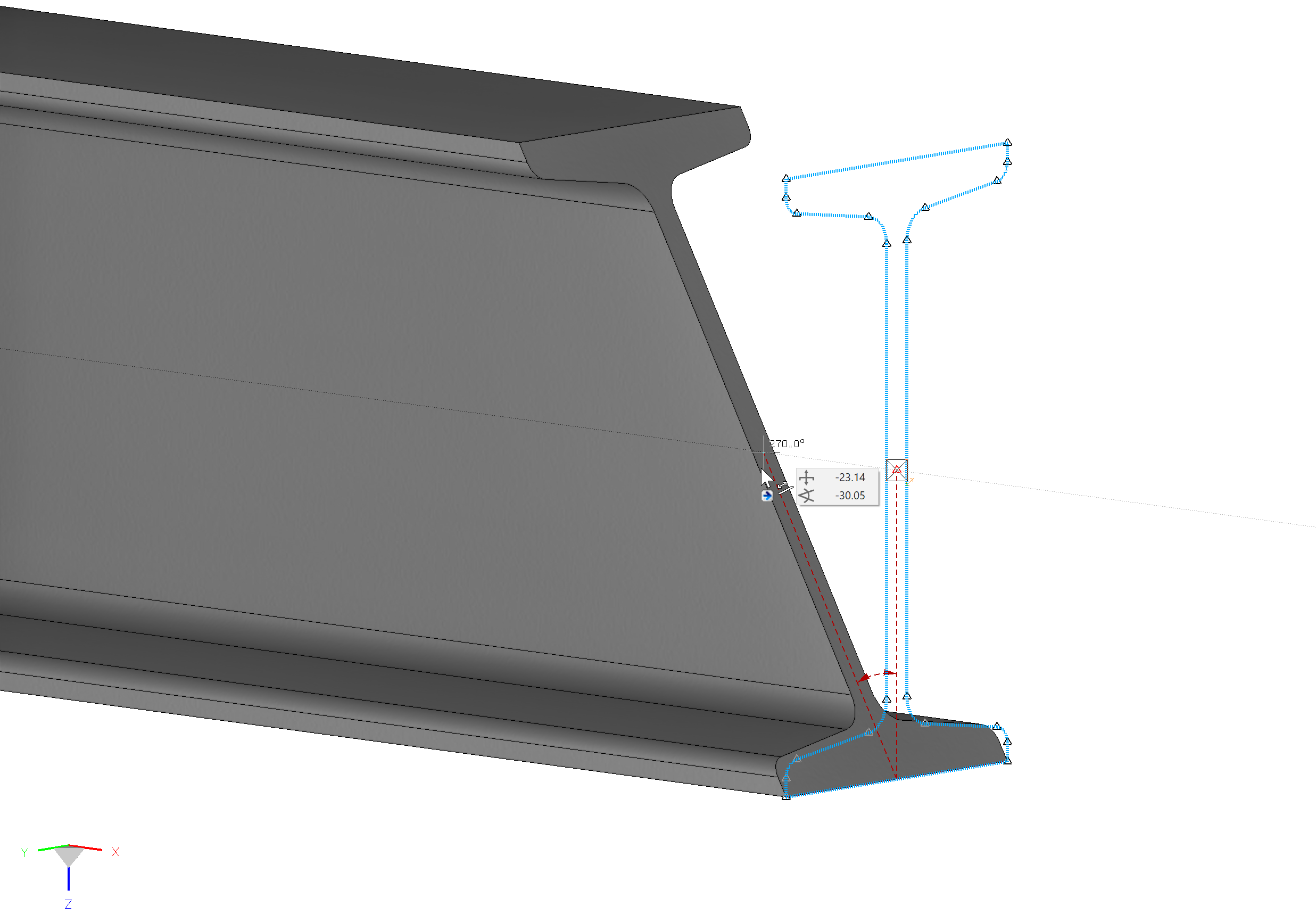

Ebene kippen – an einem beliebigen Handle wird der Punktgewählt, der zum Kippen der Profilfläche verwendet wird. Es werden nun 2 weitere Punkte abgefragt, die die Rotationsachse definieren. Nun kann um diese Rotationsachse der Querschnitt durch ziehen mit dem Cursor gekippt werden.
tilt-plane

3d_prop_box_plane2_
Ebene von Fläche übernehmen – an einem beliebigen Handle wird das Profil gewählt, das zur Verlängerung/Verkürzung verwendet wird. Es wird nun eine ebene Fläche angefahren (kann auch Bestandteil einer Box sein) bis zu der das Profil verlängert/verkürzt wird. ELITECAD zeigt eine Vorschau des gewählten Ergebnisses und durch einen weiteren Klick wird die Funktion abgeschlossen.
adopt-plane

din_profile_miter_

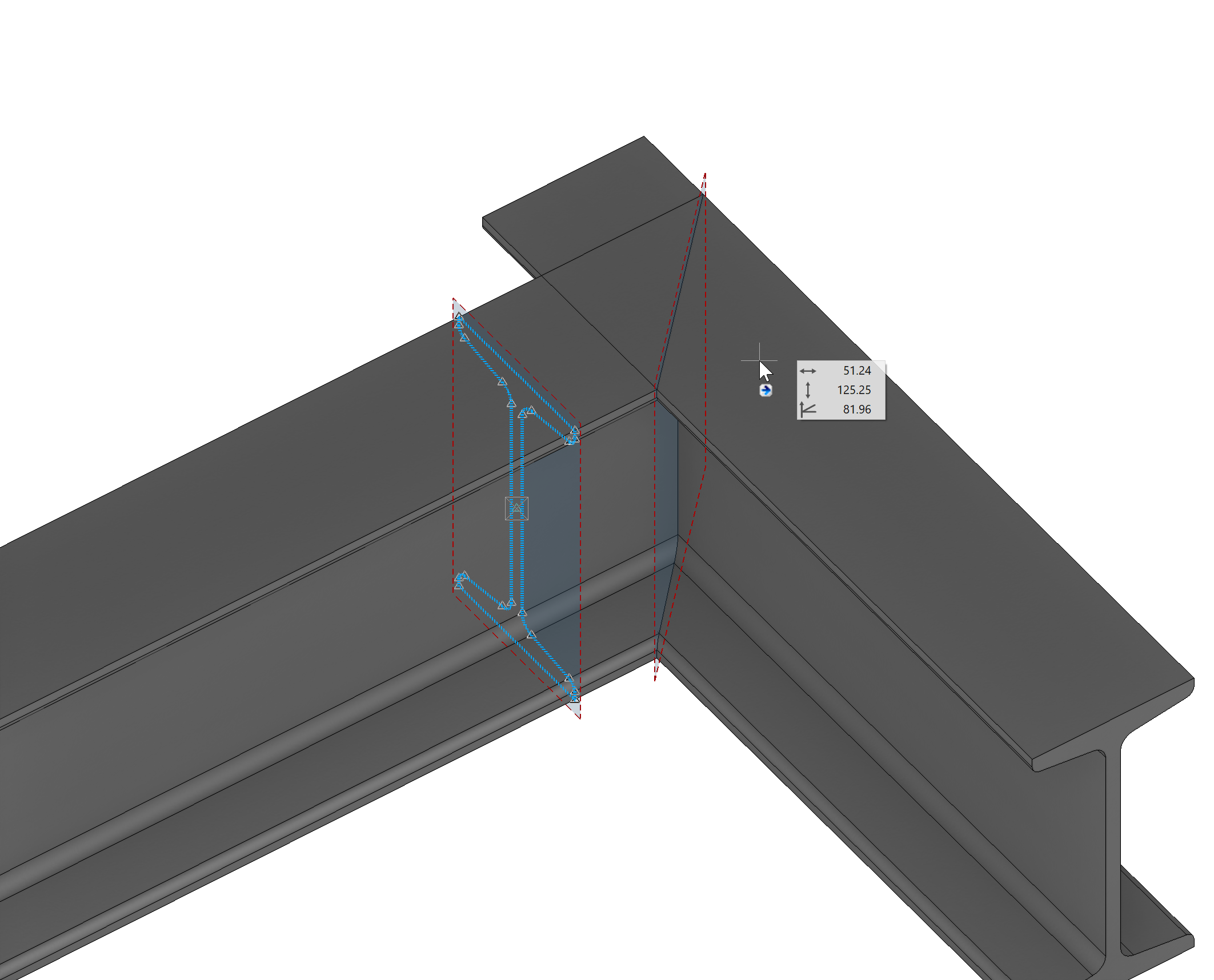

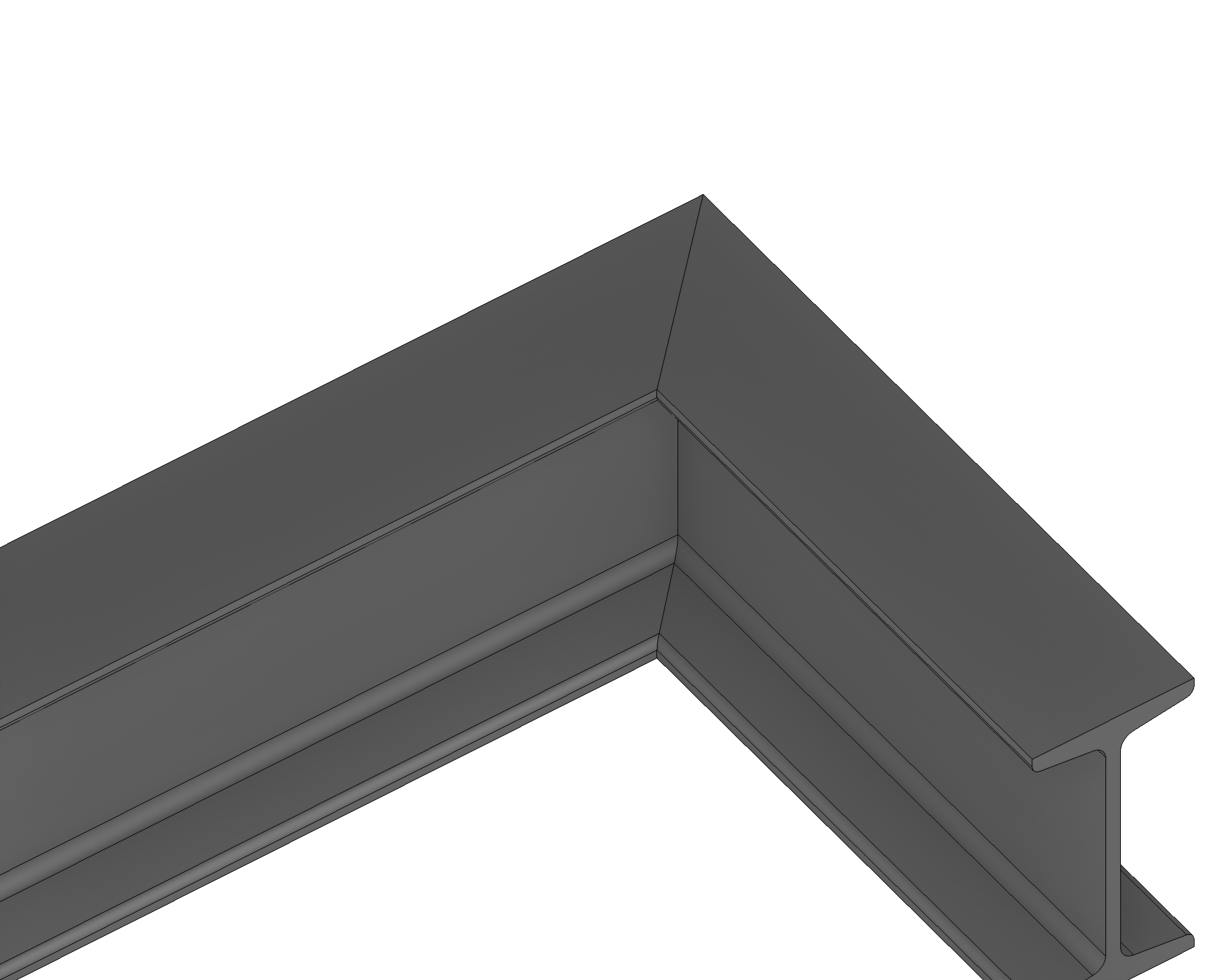

Gehrung – an einem beliebigen Handle wird das Profil gewählt, das zur Gehrung verwendet wird. Es wird nun ein zweites Profil gewählt bis zu der das Profil verlängert/verkürzt wird. ELITECAD zeigt eine Vorschau des gewählten Ergebnisses und durch einen weiteren Klick wird die Funktion abgeschlossen, wobei die Seite des Profils die angeklickt wird auch bestehen bleibt.
miter miter2

manip_move_
Bewegen des Profils – siehe «quadratisches Handle»

Freies Profil

input_cont_
Frei definierbare Profile oder Querschnitte die über eine Schnittstelle (DXF, SketchUp, usw.), von einer Lieferanten-DVD, über das Internet oder von ELITECAD PARTS eingelesen werden (z. B. Alu-Strangpressprofile) können als Profilstab bzw. Träger in die Konstruktion eingebaut werden.
Vor dem eigentlichen Funktionsaufruf konstruieren Sie ein 2D-Konturmuster, das dem geforderten Profilquerschnitt entspricht, an eine freie Stelle auf der aktuellen Arbeitsebene. Diese 2D-Kontur kann auch über die eine Schnittstelle von einer Lieferanten-DVD oder über das Internet eingelesen und auf der Arbeitsebene platziert werden.
Beachten Sie jedoch, dass die Aussenkontur und die Innenkonturen geschlossene Linienzüge sind und keine Überschneidungen aufweisen. Es gelten hier die Bedingungen, die auch für die Generierung von 3D-Körpern (Box, Rotationsbox, u. dgl.) einzuhalten sind.
free-profile

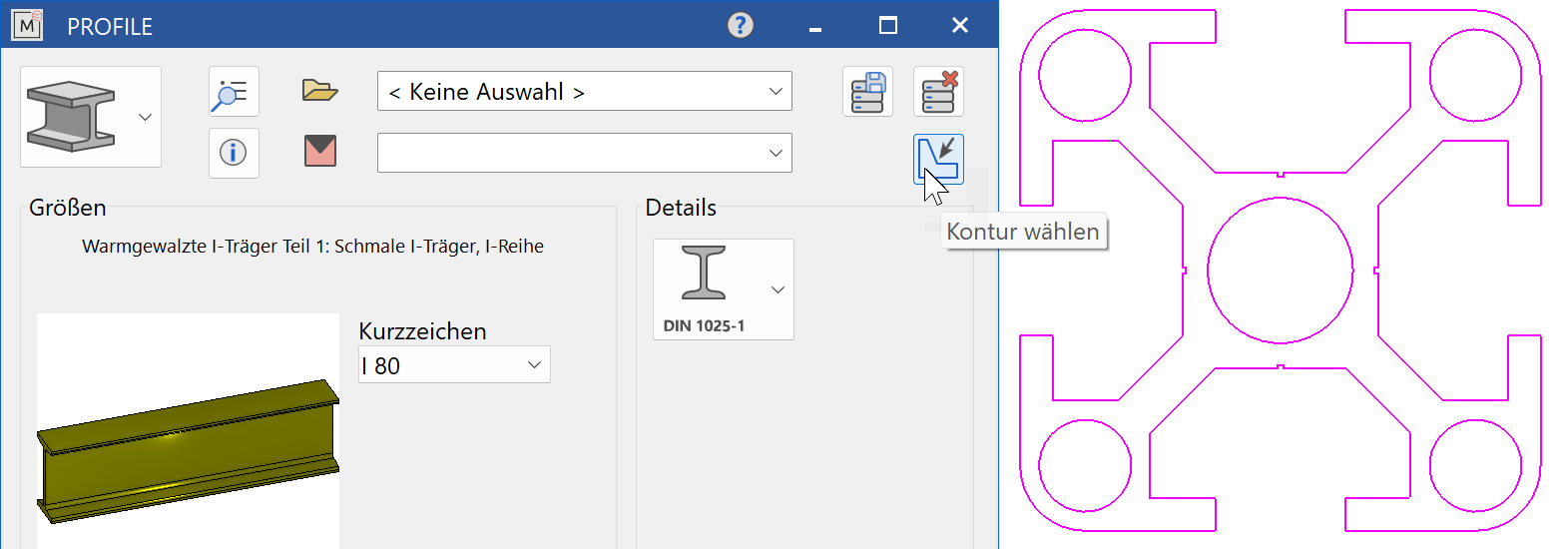

Wählen Sie nun KONTUR WÄHLEN. Alle Parameter der Auswahlmaske werden für diese Funktion ignoriert ausser die 2D/3D checkbox. Die muss auf 3D sein.
create-free-profile

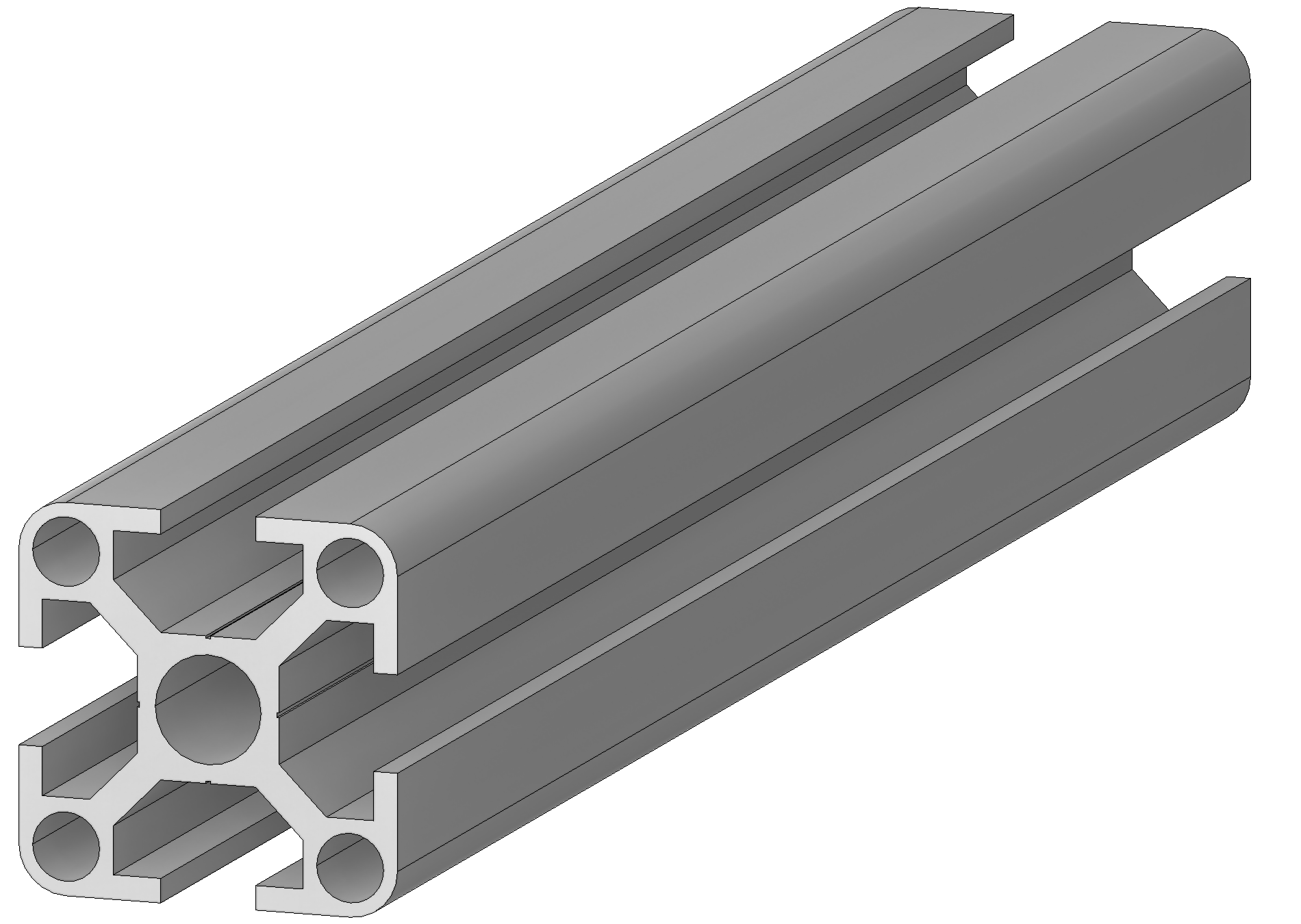

Mit dem Funktionsaufruf erscheint die Abfrage Welches Muster als Profilquerschnitt? Jetzt wird die 2D-Profilkontur in der Zeichnung angewählt. Mit der nächsten Abfrage Mit Welchem Bezugspunkt? definieren Sie den Bezugspunkt des Querschnittes zur Profil-Längsachse. Mögliche Platzierungen sind die Eckpunkte sowie der Querschnittmittelpunkt. Für die Stücklistenauswertung werden alle Attribute vom 2D-Referenzmuster an das Objekt zugeordnet. Danach werden der STARTPUNKT, der ENDPUNKT und der Platzierungspunkt (BEZUGSPUNKT) des Profils abgefragt.
free-profile-3d
Die Funktion ist selbsthaltend und erlaubt nun die Positionierung eines weiteren Profils, wobei wieder der STARTPUNKT, der ENDPUNKT und der Platzierungspunkt (BEZUGSPUNKT) des Profils abgefragt werden. Die Funktion wird mittels des Buttons Funktion cancel oder Drücken der  Esc -Taste beendet. Eine eventuelle fehlerhafte 3D-Darstellung des Bauteiles lässt auf einen offenen Polygonzug der gewählten 2D-Profilkontur schliessen. Korrigieren Sie die 2D-Kontur und die 3D-Darstellung wird damit richtiggestellt.

Tipp

Bei einer grossen Anzahl gleicher Normteile empfehlen wir auch folgendes:

Verwenden Sie die CAD-Basisfunktion für Kopieren von Objekten. Alle Normteile sind als Objekte eindeutig identifizierbar und können damit mit den Cursor-Fangfunktionen wie gewünscht manipuliert werden.
Für die Stücklistenauswertung werden verschiedene Attribute vom System an das Objekt zugeordnet. Vor dem Kopieren überprüfen und ergänzen Sie mit AUSFERTIGEN > ATTRIBUTE alle nichtgrafischen Informationen, die Sie für Ihre Stückliste benötigen.

Muster: Name von Eingabemaske
Ebene: aktuelle wird übernommen
Klasse: aktuelle wird übernommen
Gruppe: aktuelle wird übernommen
Werkstoff: Material von Eingabemaske z. B.: St 37-2 (1.0037)
Norm: zugeordnet z. B. DIN 1025
Bezeichnung: zugeordnet z. B. I 200

Beim Erstellen eines freien Profils werden, so vorhanden, die Attribute des 2D-Referenzmusters übernommen.

Die Parameter für die Darstellung der Gewindelinien, der verdeckten Linien und für die Mittellinie definieren Sie mit EINSTELLUNGEN > OPTIONEN > ARBEITSPARAMETER > MECHANIK-LINIEN.
