Darstellung ¶

Bildausgangslage ¶

	Werkzeugleiste Ansicht
	Bildeigenschaften
	`Ctrl` / `"Strg"` + `Home` / `"Pos1"`

Nach Aktivieren der Funktion wird das Bild in seiner Ausgangsposition dargestellt.

Farbmodus Drucker / Stift ¶

Bildeigenschaften

Diese Funktion führt Sie durch Umschalten von der Stift- in die Druckansicht und umgekehrt.

Tipp

Wird mit der rechten Maustaste in eine Ansicht geklickt, erscheint im Kontextmenü der Punkt "Druckvorschau". Wird diese Option gewählt, entspricht die Bildschirmausgabe dem Ergebnis am Drucker. Wird die Ansicht verlassen oder wird der Punkt nochmals aufgerufen, wird die vorhergehende Darstellung wieder angezeigt.
print-preview

Bereichsrendern ¶

Bildeigenschaften

Bei grösseren Modellen kann ein gesamtes Rendern längere Zeit beanspruchen. Deshalb ist es möglich, mit dem Bereichsrendern einen bestimmten Bereich der Zeichnung als Renderingmodell darzustellen. Es werden die aktuellen Renderingparameter berücksichtigt. Das übrige Bild bleibt in der vorhergehenden Darstellung erhalten. Der Bereich wird mit der Funktion Rechteck über Diagonale zeichnen ausgewählt.

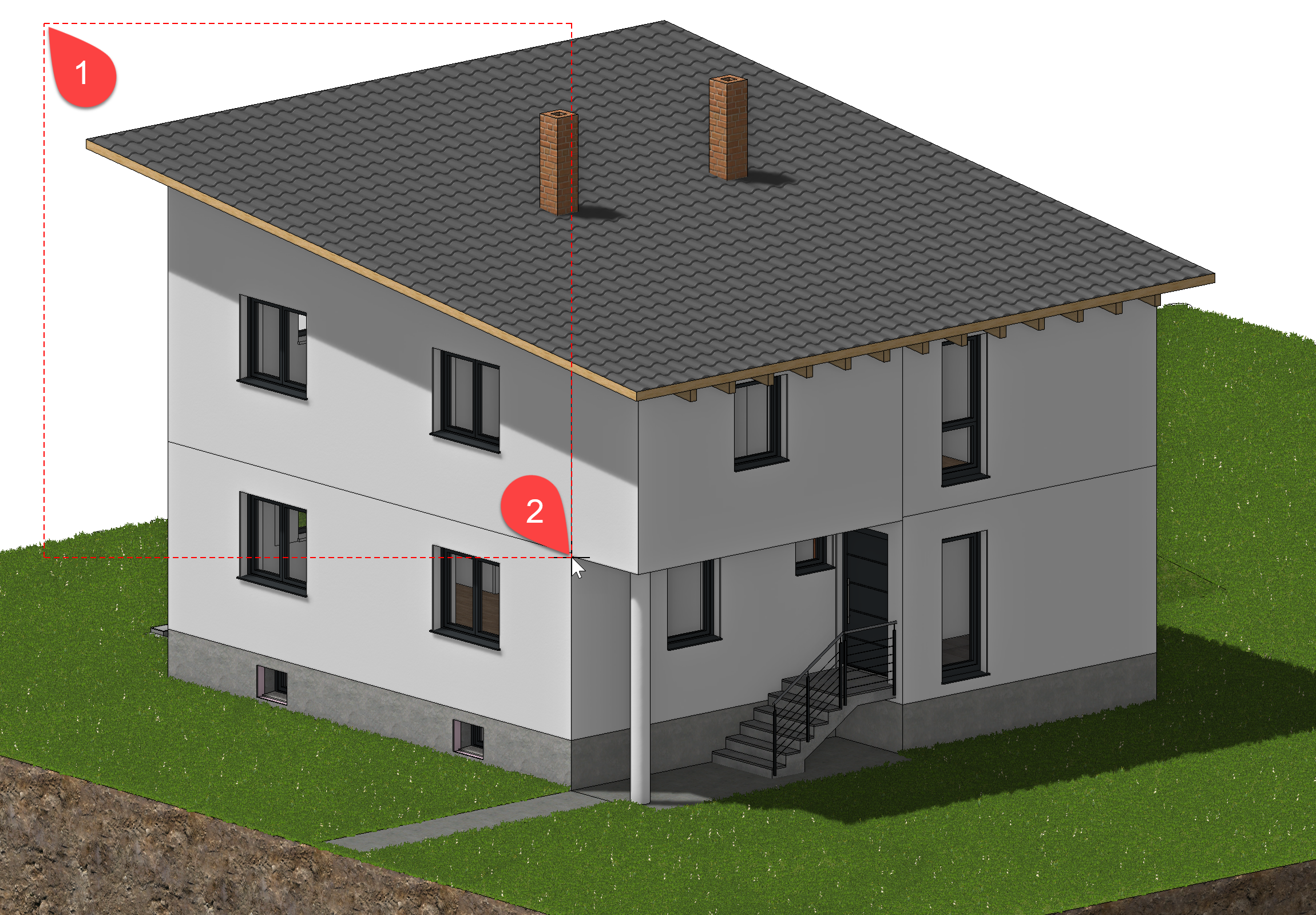

area-render-selection

Tipp

Diese Funktion ist haltend, das heisst, sie bleibt beim Wechsel der Darstellungsmodi sowie beim Aktualisieren von Visualisierungsmaterialien erhalten.
Solidmodus

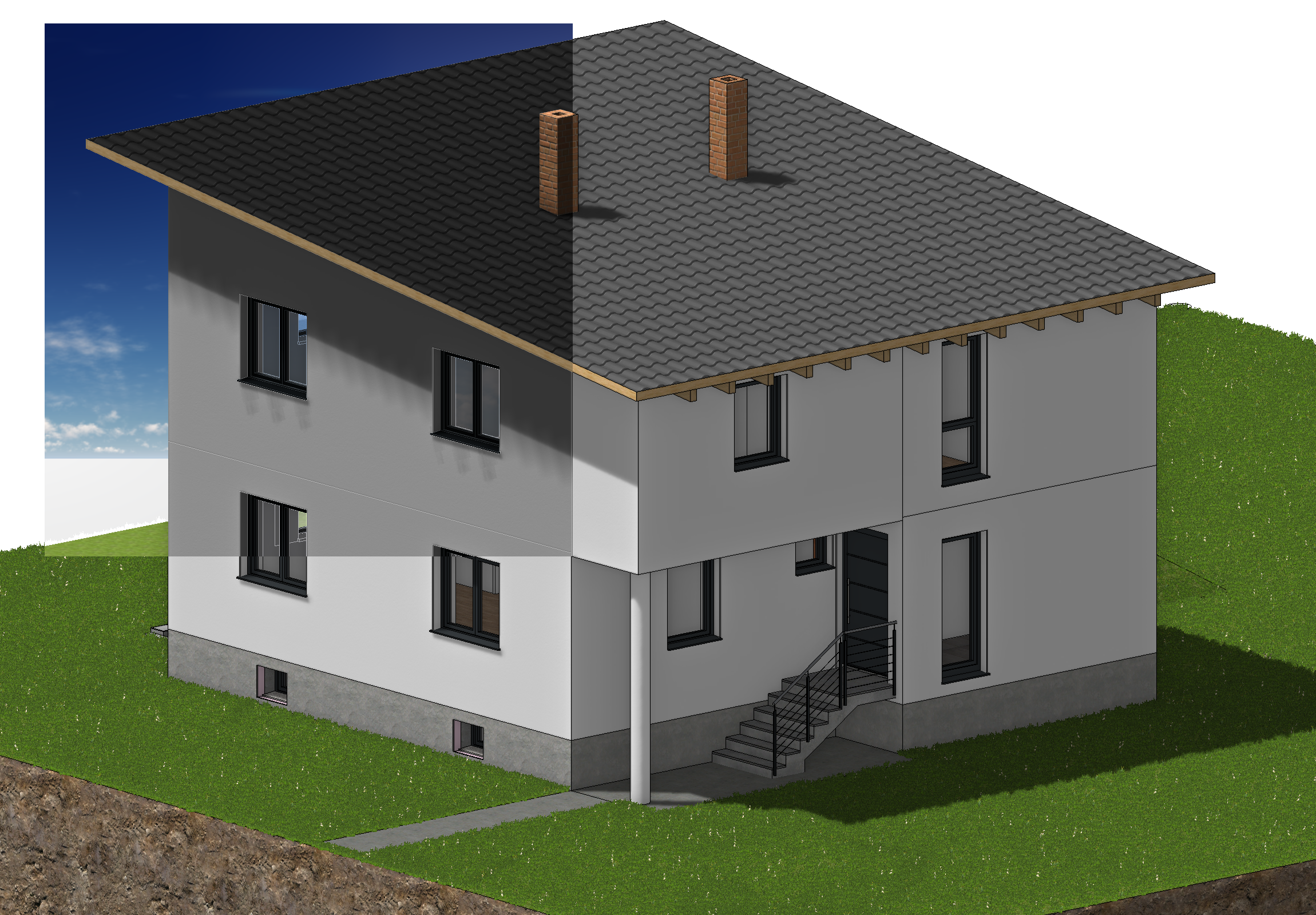

area-render-solid
Drahtmodell

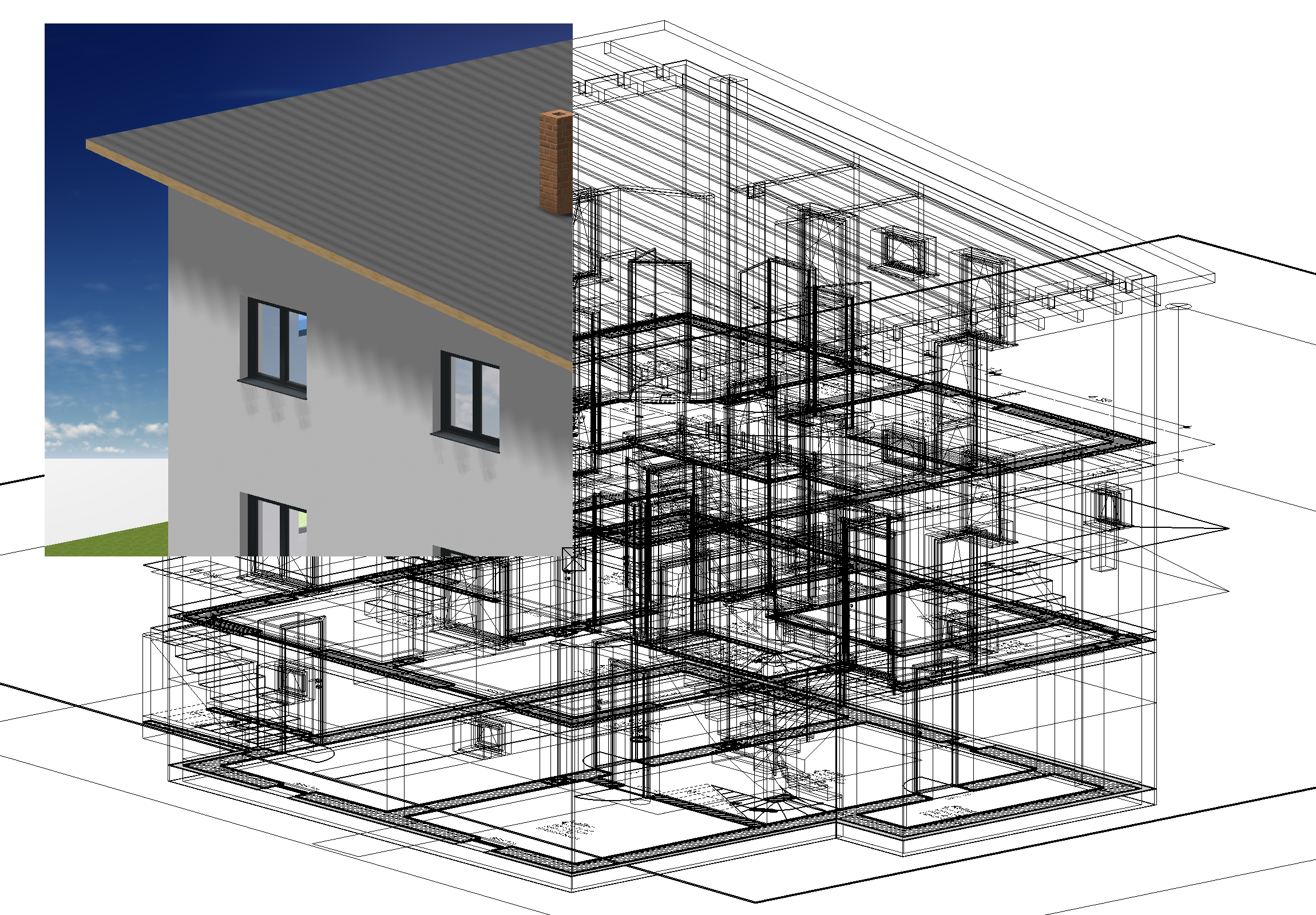

area-render-wire-model
Hiddenlinemodus

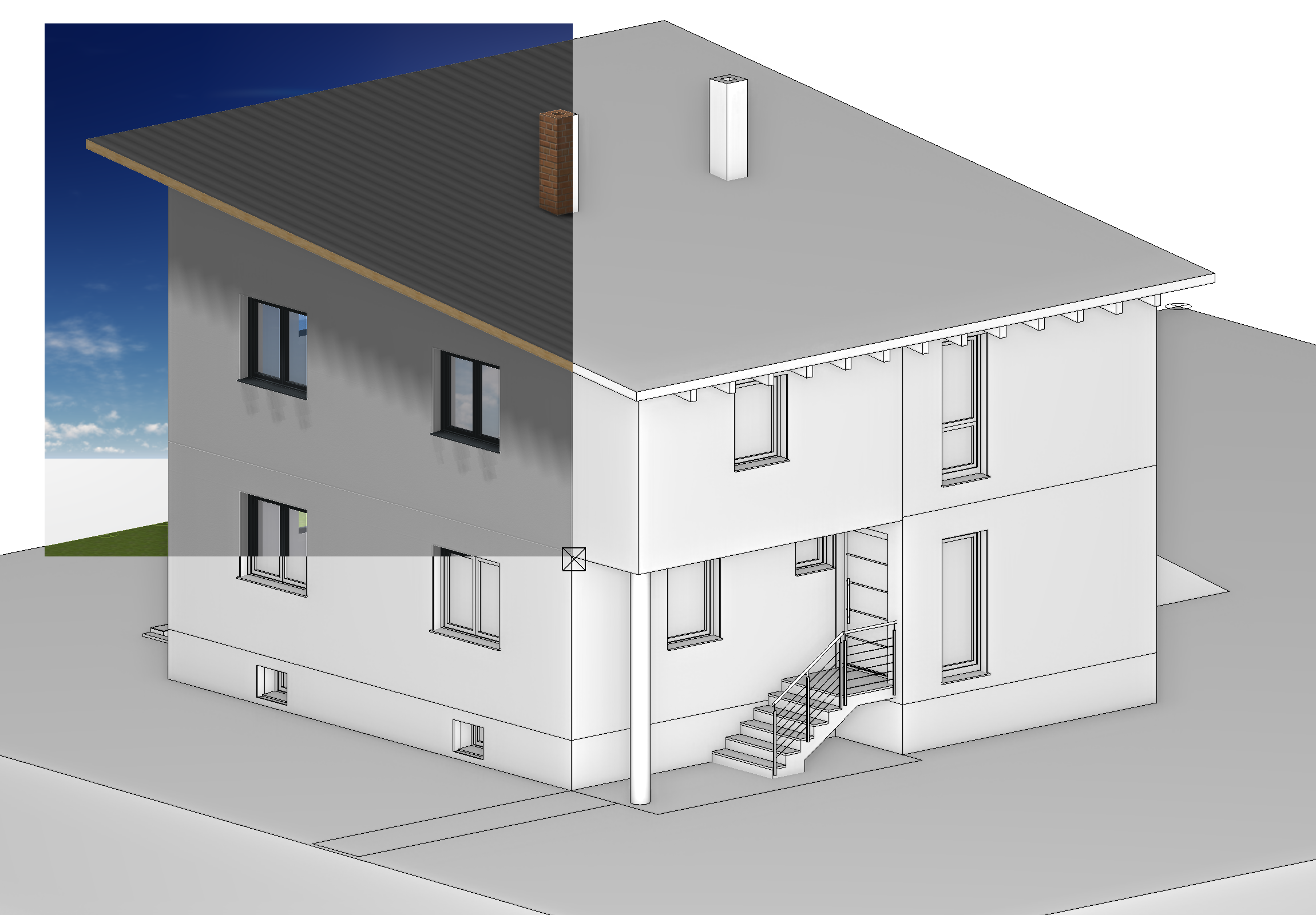

area-render-hiddenline

Renderingmodell ¶

Bildeigenschaften

Diese Funktion dient zur photorealistischen Darstellung unter Beeinflussung von Licht, Schattenwurf, Farbkonzept, etc. Die Qualität ist von den Renderingparameter abhängig.

Solidmodell ¶

	Werkzeugleiste Schalter
	Bildeigenschaften
	`Ctrl` / `Strg` + `D`

Diese Funktion dient zur farbigen Darstellung des 3D-Bildes.
Nach Aktivieren der Funktion werden die Kanten und 3D-Elemente ausgeblendet. Die Flächen werden farbig mit den definierten 3D-Farben oder Visualisierungsmaterialien dargestellt.

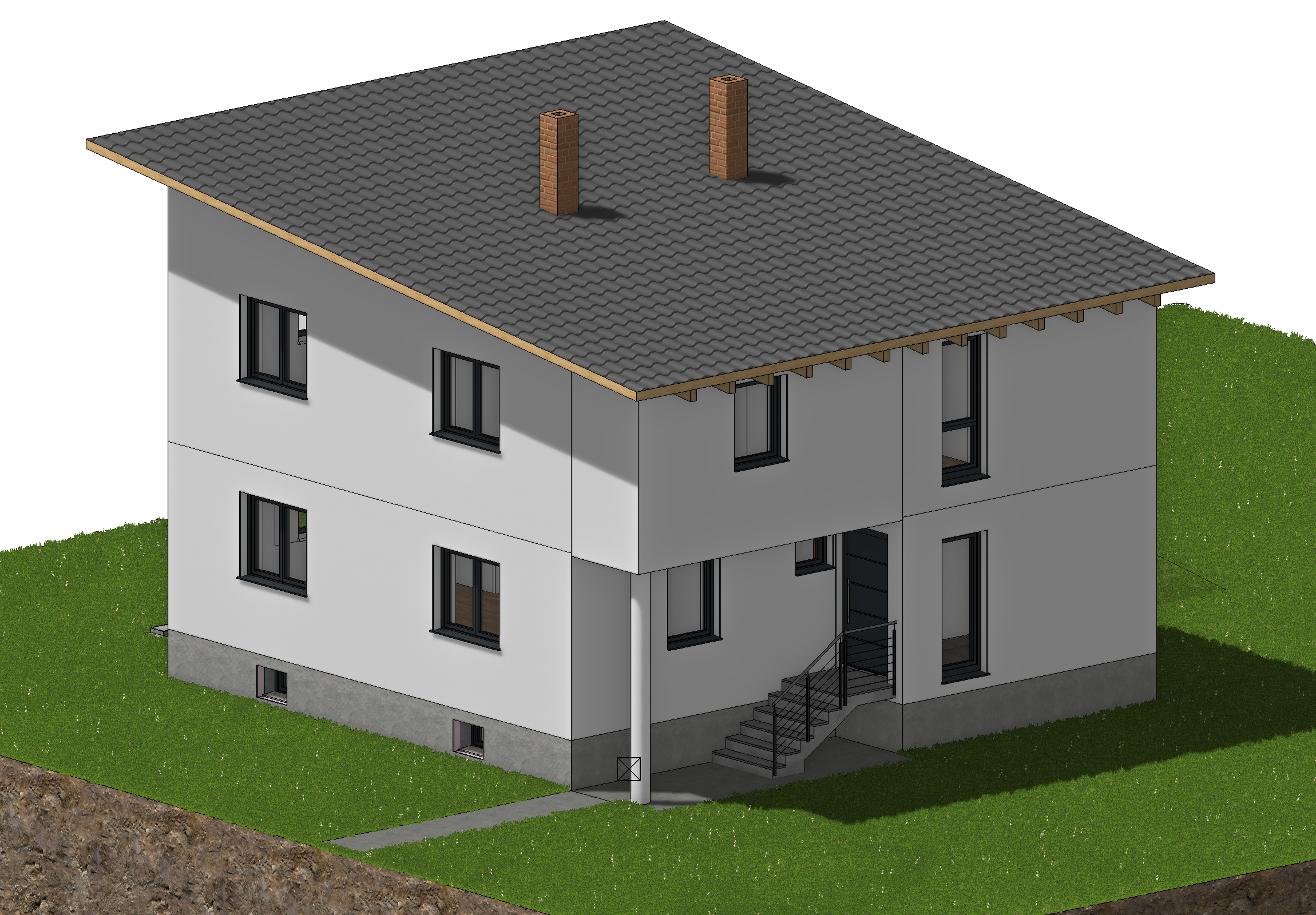

solid-mode

Pixel-Hiddenline ¶

	Bildeigenschaften
	`Ctrl` / `Strg` + `H`

Ermöglicht eine Hiddenline-Darstellung die während des dynamischen Drehen / Verschieben gerechnet und angezeigt wird.
Ein- Ausschalten mit: Ctrl / Strg + H
hiddenline-model

Drahtmodell ¶

	Werkzeugleiste Schalter
	Bildeigenschaften

Diese Funktion dient zur Darstellung des Bildes als Drahtmodell.
Nach Aktivieren der Funktion werden die Flächen ausgeblendet. Die Kanten und 2D-Elemente werden eingeblendet.

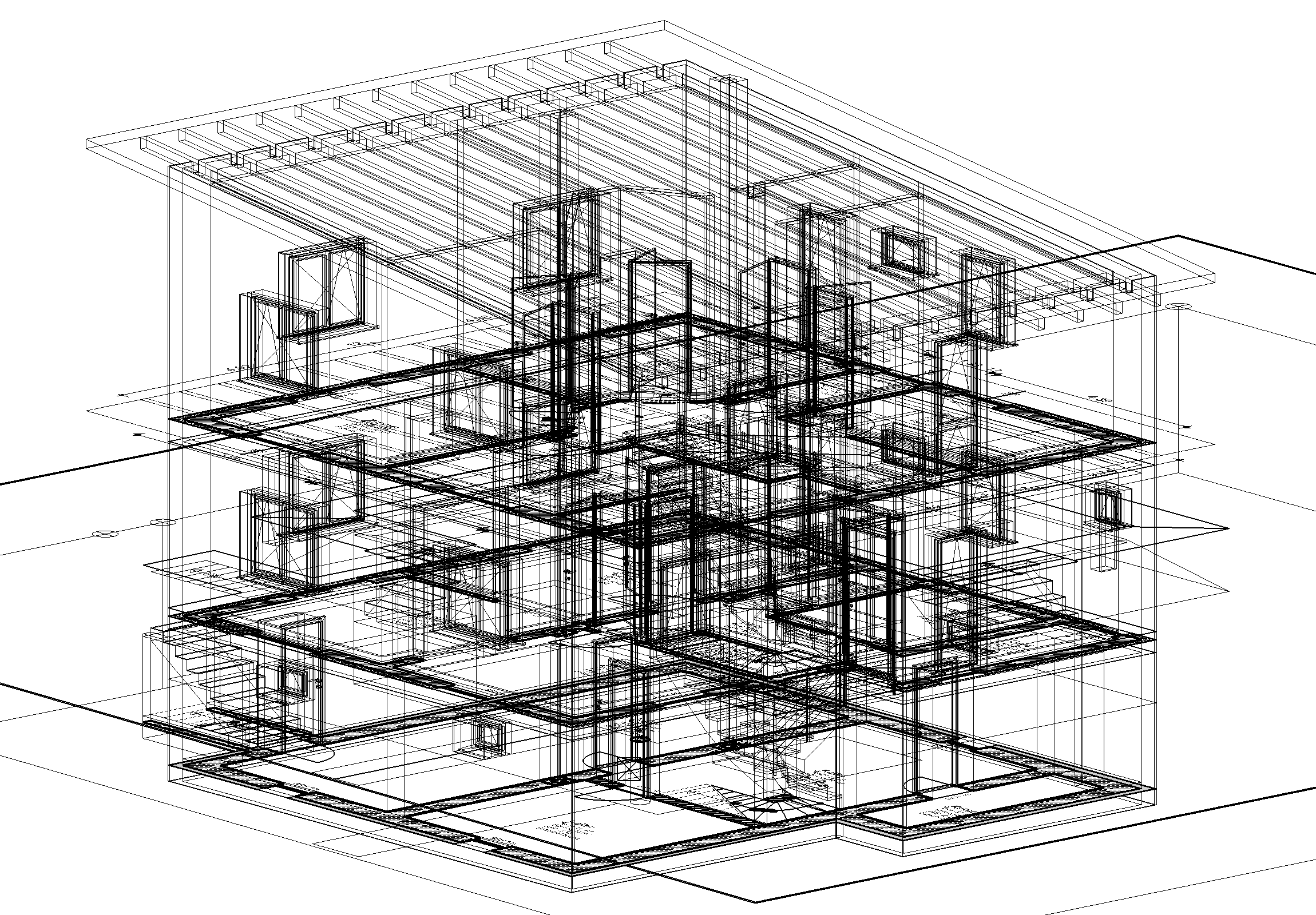

wire-model-mode

Kanten ein/aus ¶

	Werkzeugleiste Schalter
	Bildeigenschaften
	`Ctrl` / `Strg` + `K`

Dieser Schalter steuert die Darstellung der Kanten am Bildschirm.
Nach Aktivieren des Schalters werden die 3D-Kanten ein- bzw. ausgeblendet.
solid-mode solid-mode-edges-off

3D-Achsen ein/aus ¶

	Werkzeugleiste Schalter
	Bildeigenschaften

Dieser Schalter dient zum Ein- bzw. Ausblenden der Achsen in der Arbeitsebene.
Nach Aktivieren des Schalters werden die Achsen ein- bzw. ausgeblendet.

3d-axes-line-meaning

Bedeutung der Linien
Rote durchgehende Linie	Positive X-Achse
Rote unterbrochene Linie	Negative X-Achse
Grüne durchgehende Linie	Positive Y-Achse
Gestrichelte Linien	Negative Achsen

3d-axes-key Zusätzlich erfolgt die Anzeige der Ursprungsachsen in der linken unteren Ecke des CAD-Fensters.
