DG Fenster

Arbeitsebene auf Fläche

Mit ELITECAD können Sie Fenster sowohl im Grundriss als auch in der Ansicht setzen. Die Arbeitsebene kann beliebig gedreht oder auf Flächen gesetzt werden.
Das Arbeiten auf einer Wandfläche wird aber sehr unübersichtlich, wenn das gesamte Modell sichtbar ist. Beim Arbeiten im Grundriss können Sie Geschosse ausblenden, um die Übersicht zu behalten.
Für das Arbeiten in der Ansicht ist die Funktion CLIPPING ein hilfreiches Mittel, um den Bereich der Sichtbarkeit zu verändern.

Workshop

Damit ein Fenster direkt in der Fassade gesetzt werden kann, müssen Sie die Arbeitsebene auf die Fassade legen.

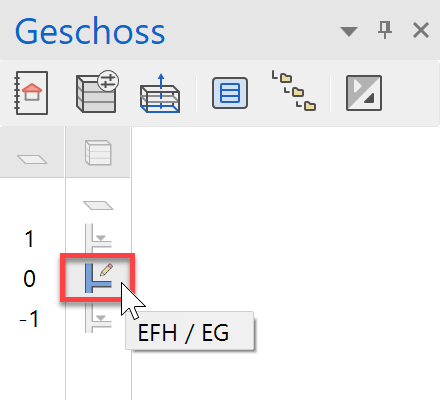

1. Wählen Sie das EG als aktuelles Geschoss.

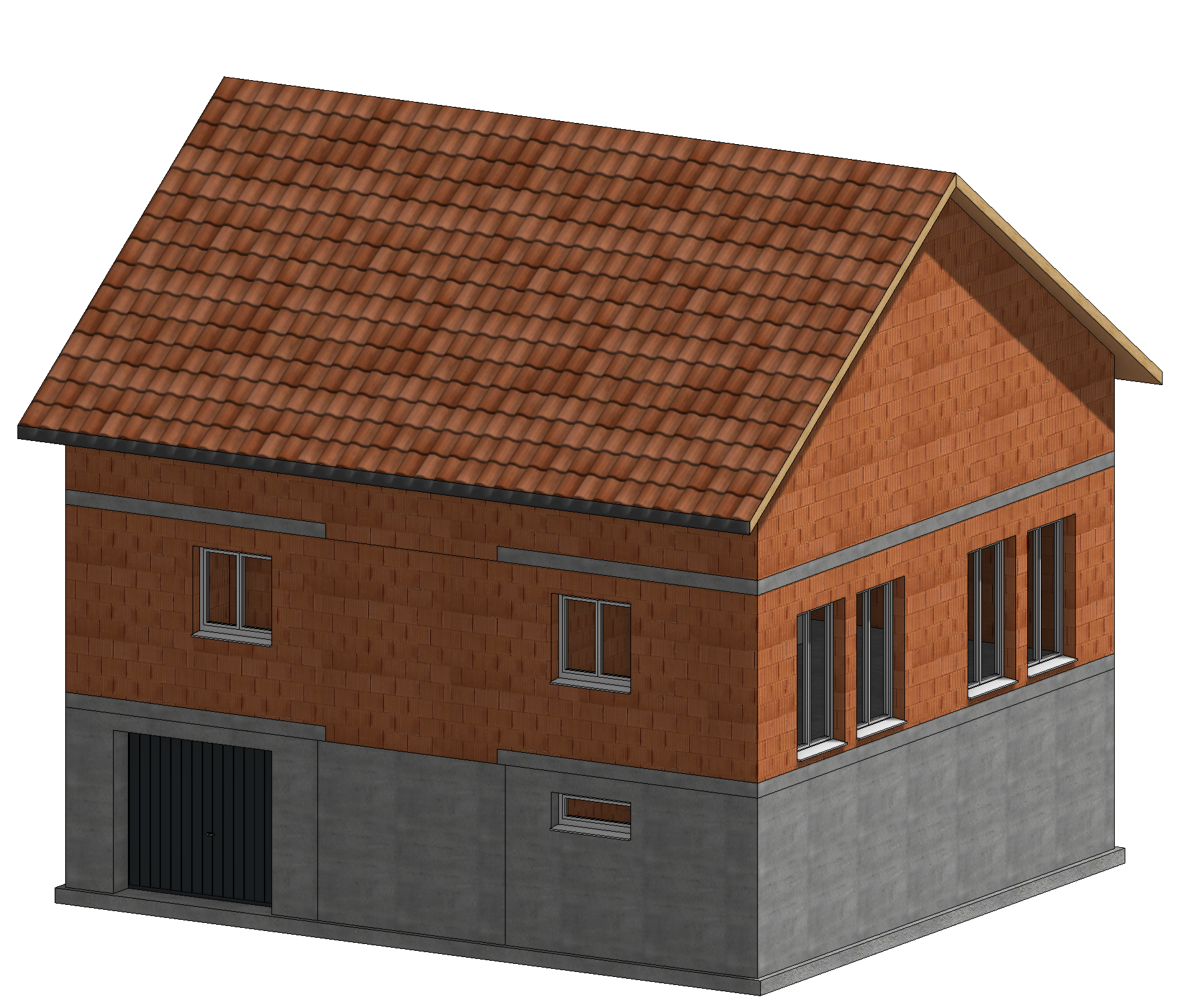

2. Setzen Sie die Arbeitsebene mit der Funktion ARBEITSEBENE AUF FLÄCHE auf die Fassade.

   Klicken Sie bei Punkt P1 auf die Fassade.

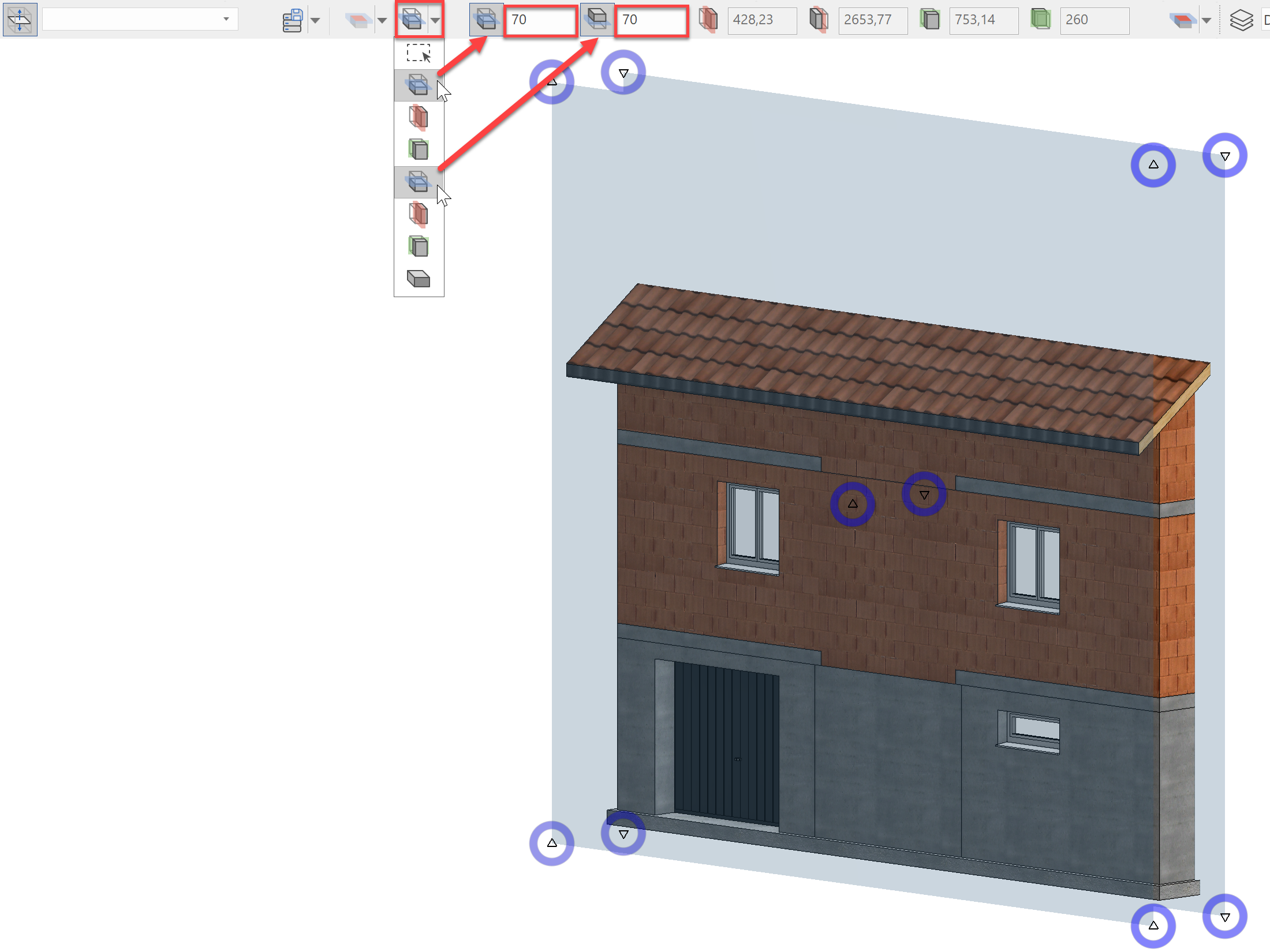

3. Schalten Sie das CLIPPING ein. In der Clipping-Maske ändern Sie die Sichttiefe auf 60 cm und aktivieren diese. Durch ziehen mit der Maus an den Markern in den gelben Kreisen können die Clippingebenen manuell verändert werden.


   Erklärung

   Durch die Funktion Clipping kann die Sichtbarkeit des Modells eingeschränkt werden.
   In Z-Richtung (senkrecht zur Arbeitsebene) wird die Sichtbarkeit über eine Distanzangabe, z. B. 70 cm definiert.
   Die Daten werden nur auf dem Bildschirm ausgeblendet! Das heisst, die Funktion kann nicht zum Erstellen einer Ansicht/eines Schnittes verwendet werden.

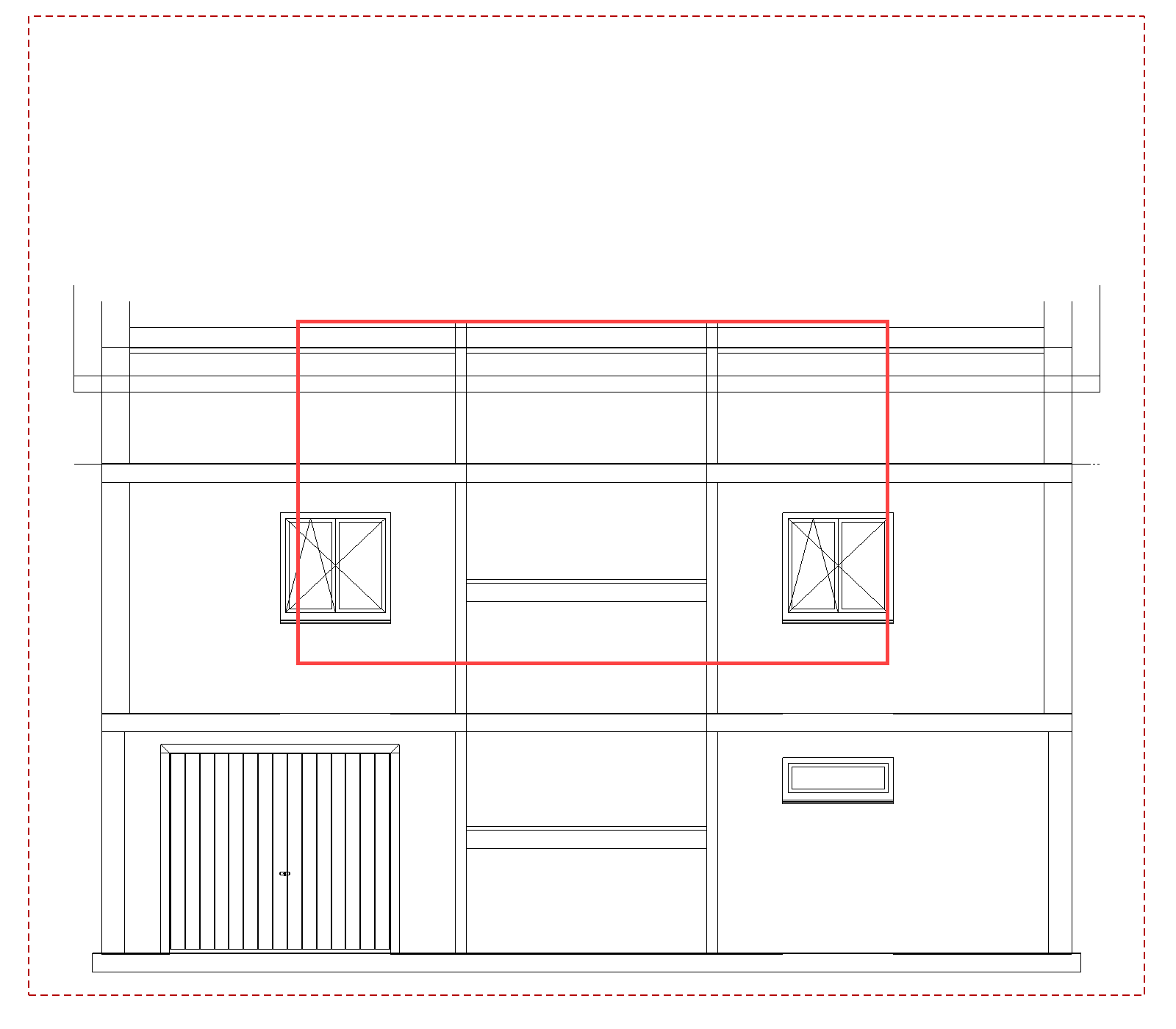

4. Die Arbeitsebene senkrecht setzen und in das Drahtmodell wechseln.
   Ctrl+Space, Ctrl+D

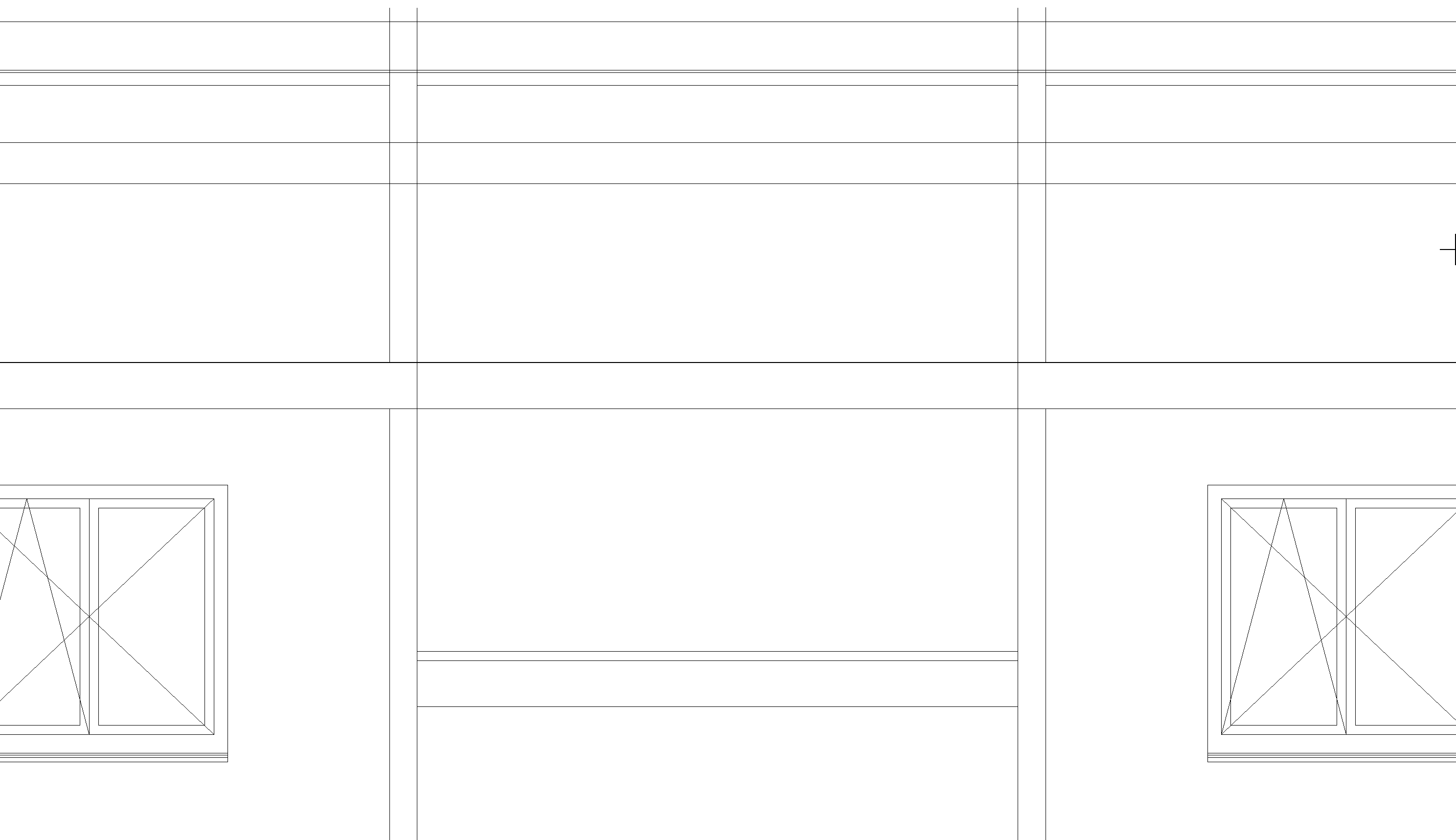

5. Zoomen Sie auf folgenden Bildausschnitt.
   Mausrad oder Shift + mittlere Maustaste, Ctrl + mittlere Maustaste.



Fenster in Ansicht setzen

Wenn der Wandbezug zwischen mehreren Geschossen durchgehend ist, kann ein Fenster geschossübergreifend gezeichnet werden. Das Fenster erscheint im Grundriss beider Geschosse.

Workshop

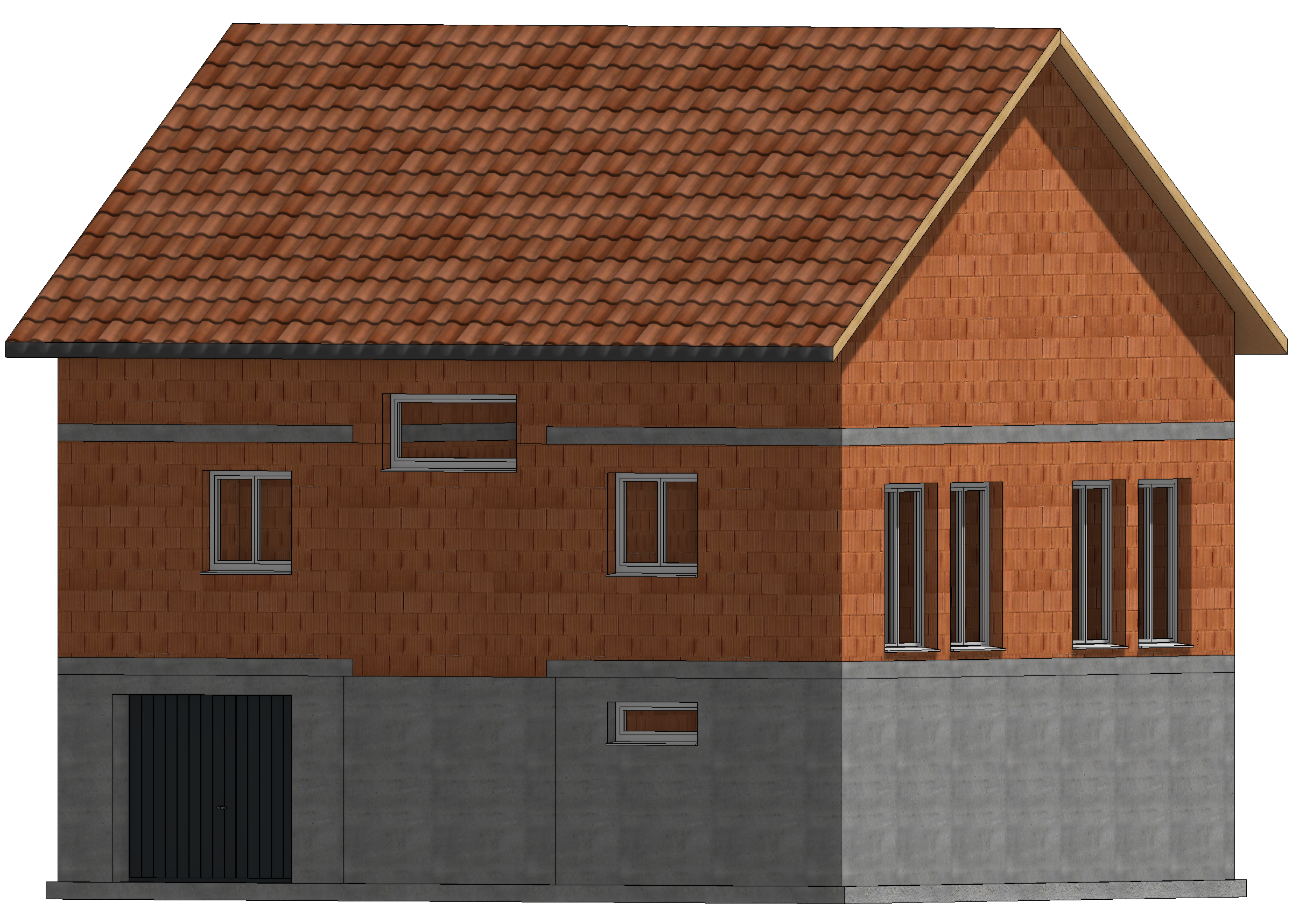

Setzen Sie auf der Fassade ein geschossübergreifendes Fenster, indem Sie das Fenster auf der Fassade "aufziehen".

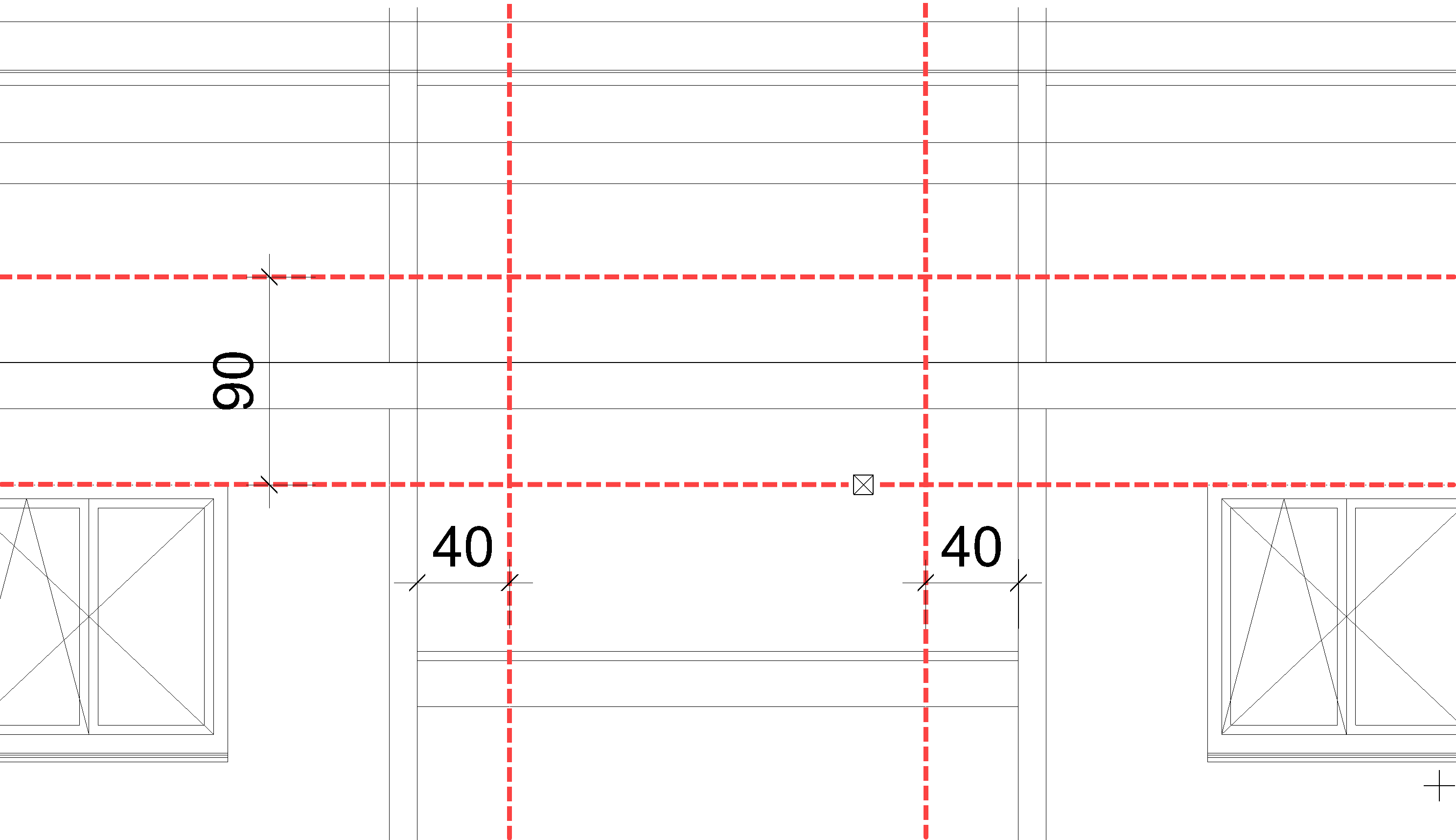

1. Zeichnen Sie Hilfslinien für das Fenster.

   Mit Abstand 0 wird direkt auf der gewählten Linie eine Hilfslinie erstellt.




2. Setzen Sie das Fenster.
   Öffnen Sie die Fenstermaske und nehmen Sie die markierten Einstellungen vor.

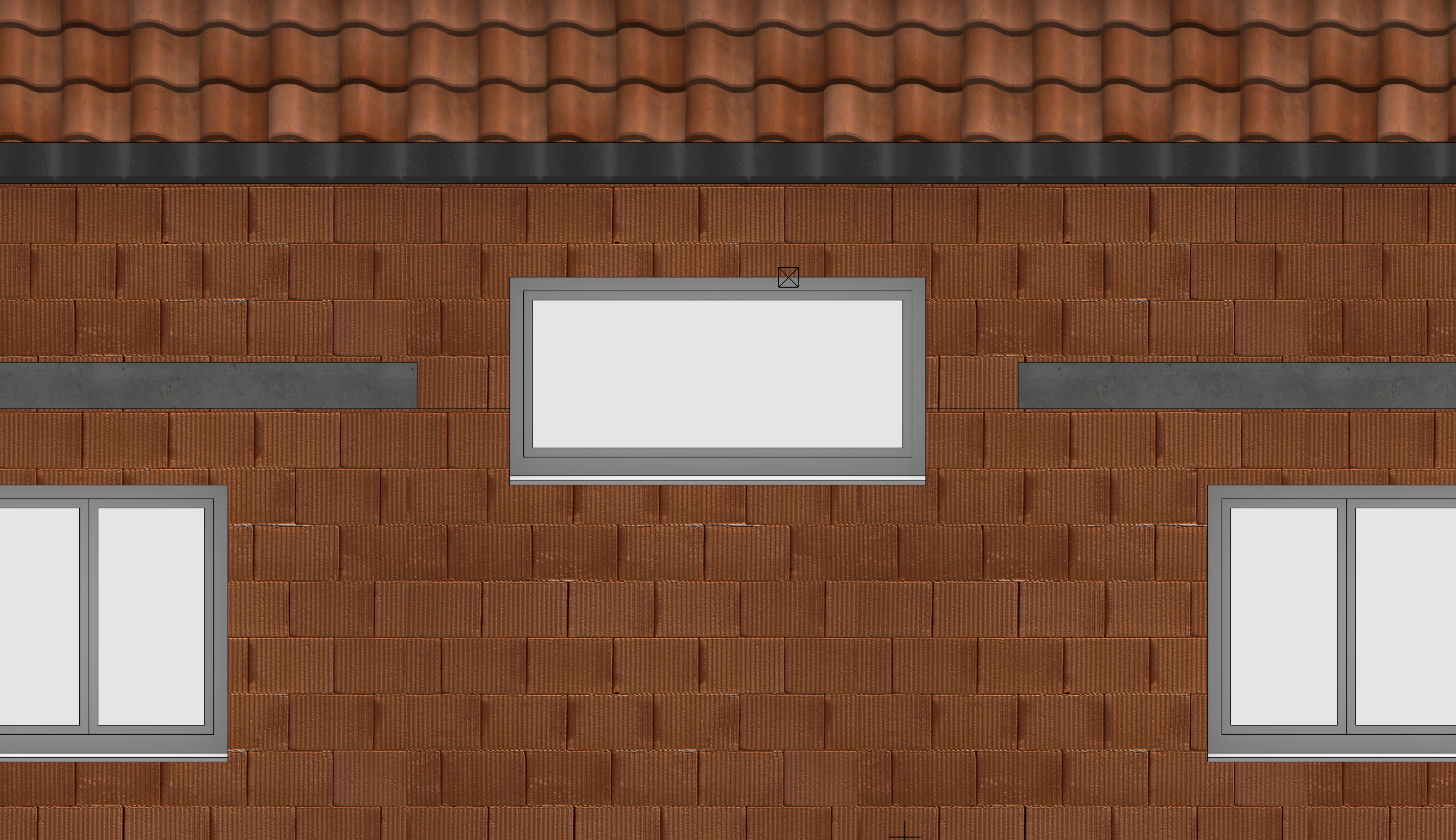

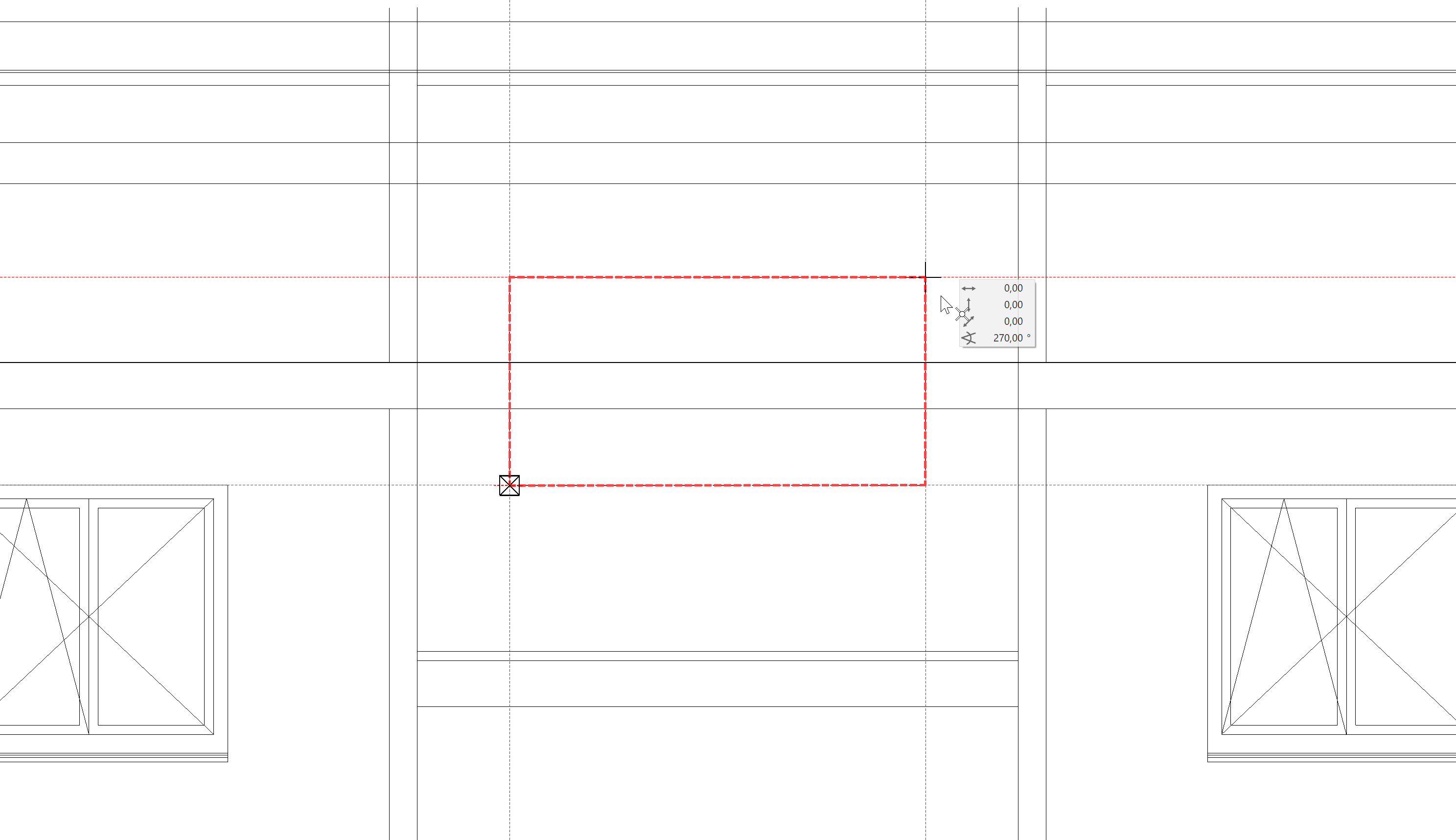

3. Ziehen Sie das Fenster von links unten P1 nach rechts oben P2 auf.


4. Brechen Sie die Funktion mit Esc ab.
5. Schalten Sie das CLIPPING aus.


6. Setzen Sie die Arbeitsebene mit der Funktion ARBEITSEBENE RÜCKSETZEN zurück.


7. Löschen Sie die Hilfslinien.




Fenster im Dachgeschoss

Fenster können einzeln, wie Wände oder Böden, in ein aktuelles Geschoss kopiert werden.

Workshop

Kopieren Sie zwei Fenster des Erdgeschosses ins Dachgeschoss.

1. Wechseln Sie in das Solidmodell Ctrl+D.
2. Wählen Sie das DG als aktuelles Geschoss.

3. Drehen Sie das Modell auf die unten abgebildete Position.
4. Starten Sie die Funktion IN AKTUELLES GESCHOSS KOPIEREN.

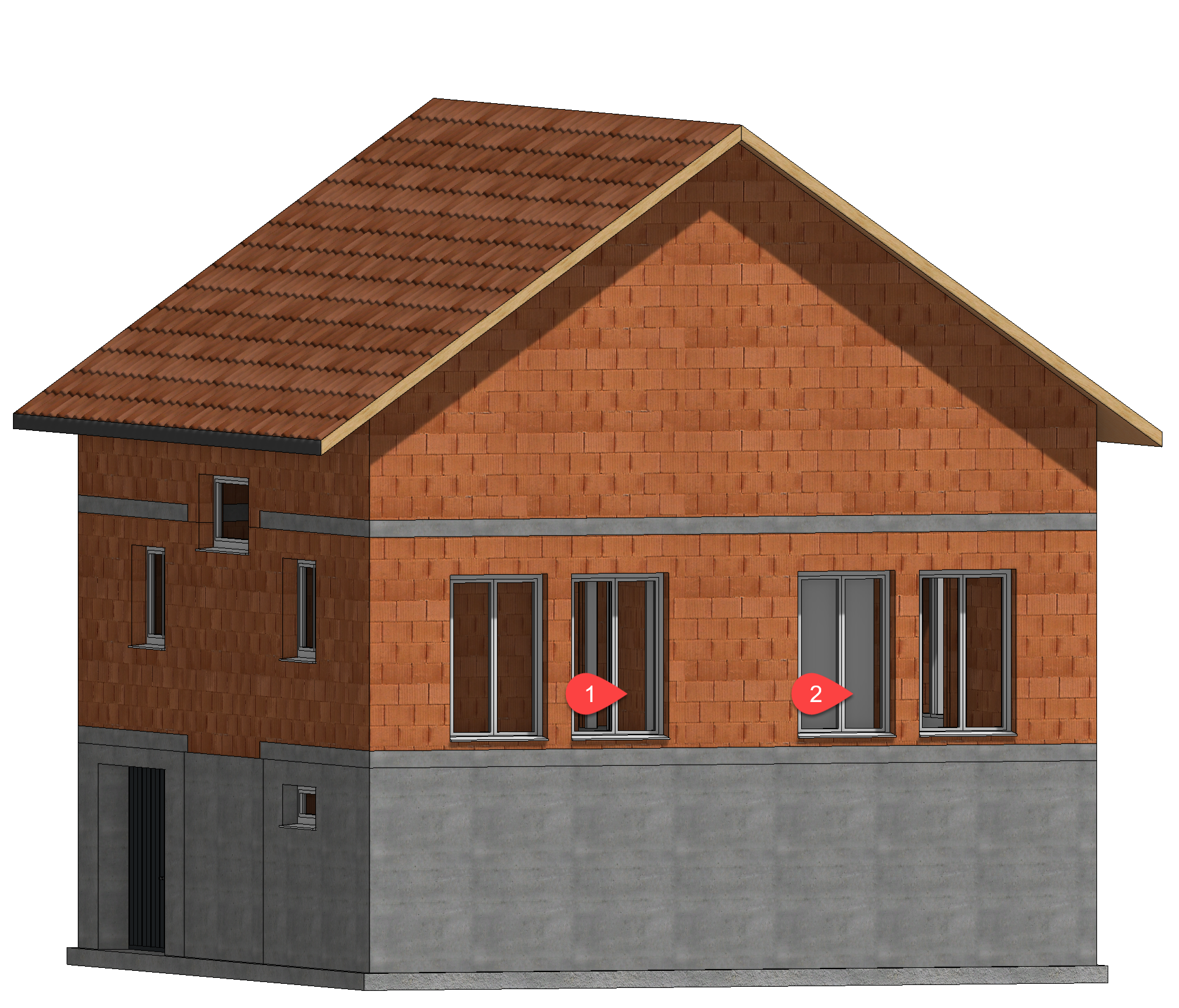

5. Klicken Sie auf die Fenster P1 und P2.

6.
   Wechseln Sie zurück in das Drahtmodell Ctrl+D.

Fenster kopieren / spiegeln

Anstatt Fenster immer neu zu platzieren, können bestehende Fenster kopiert und zusätzlich gedreht oder gespiegelt werden.

Workshop

1. Schalten Sie das Dachgeschoss < > alleine sichtbar. (Doppelklick)

2. Wechseln Sie die Ansicht in Ausgangslage Ctrl+Space.

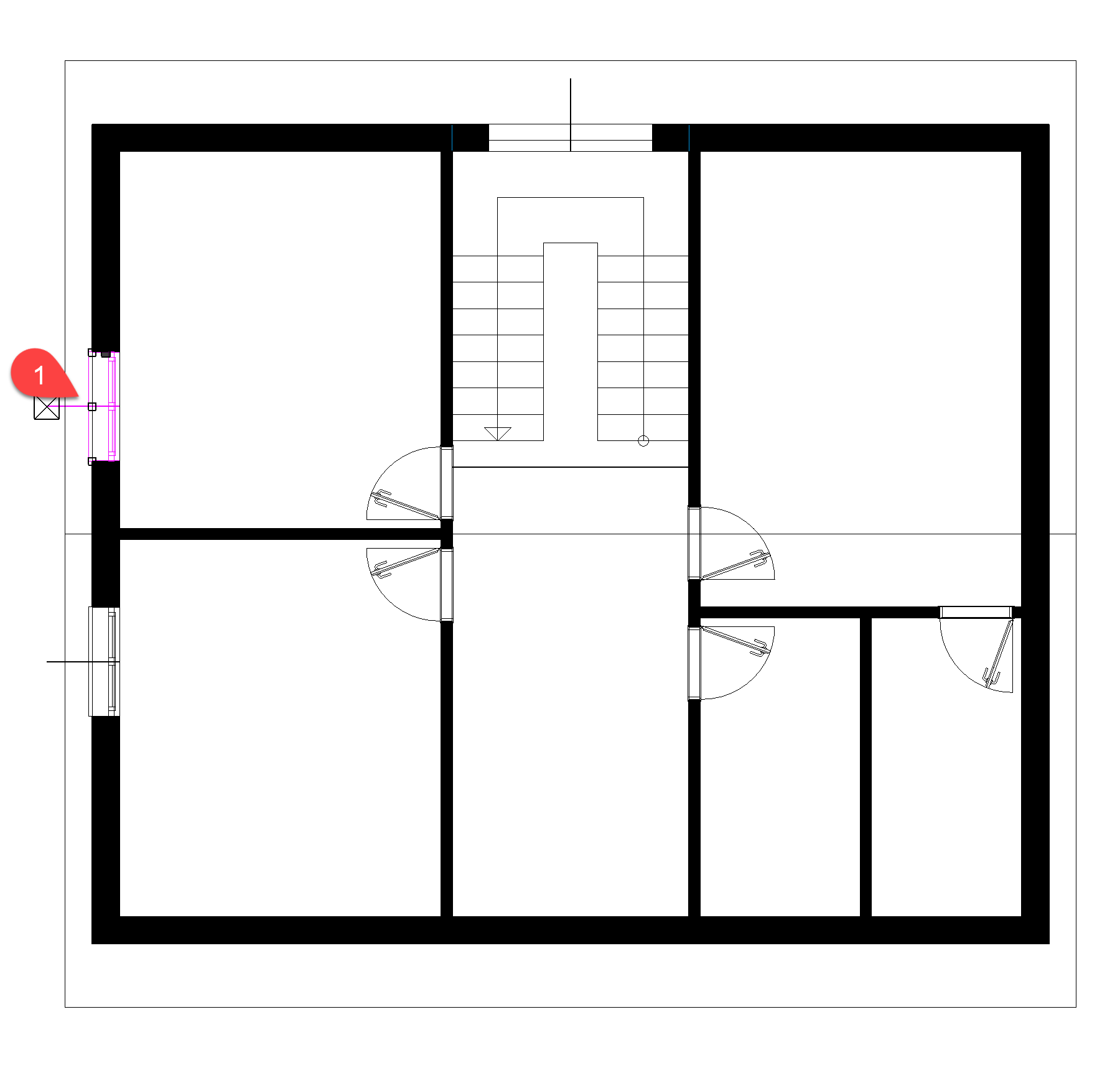

3. Wählen Sie das zu kopierende Fenster (P1) (erscheint die Selektionsauswahl, wechseln Sie zum Fenster).


4. Wählen Sie Funktion AUSWAHL KOPIEREN.


5. Bestimmen Sie den Punkt P2 als Referenzpunkt. Das Fenster "hängt" nun am Cursor und kann neu gesetzt werden. Gleichzeitig wird die Eigenschaftsleiste mit zusätzlichen Optionen eingeblendet. Spiegeln Sie das Fenster vertikal.

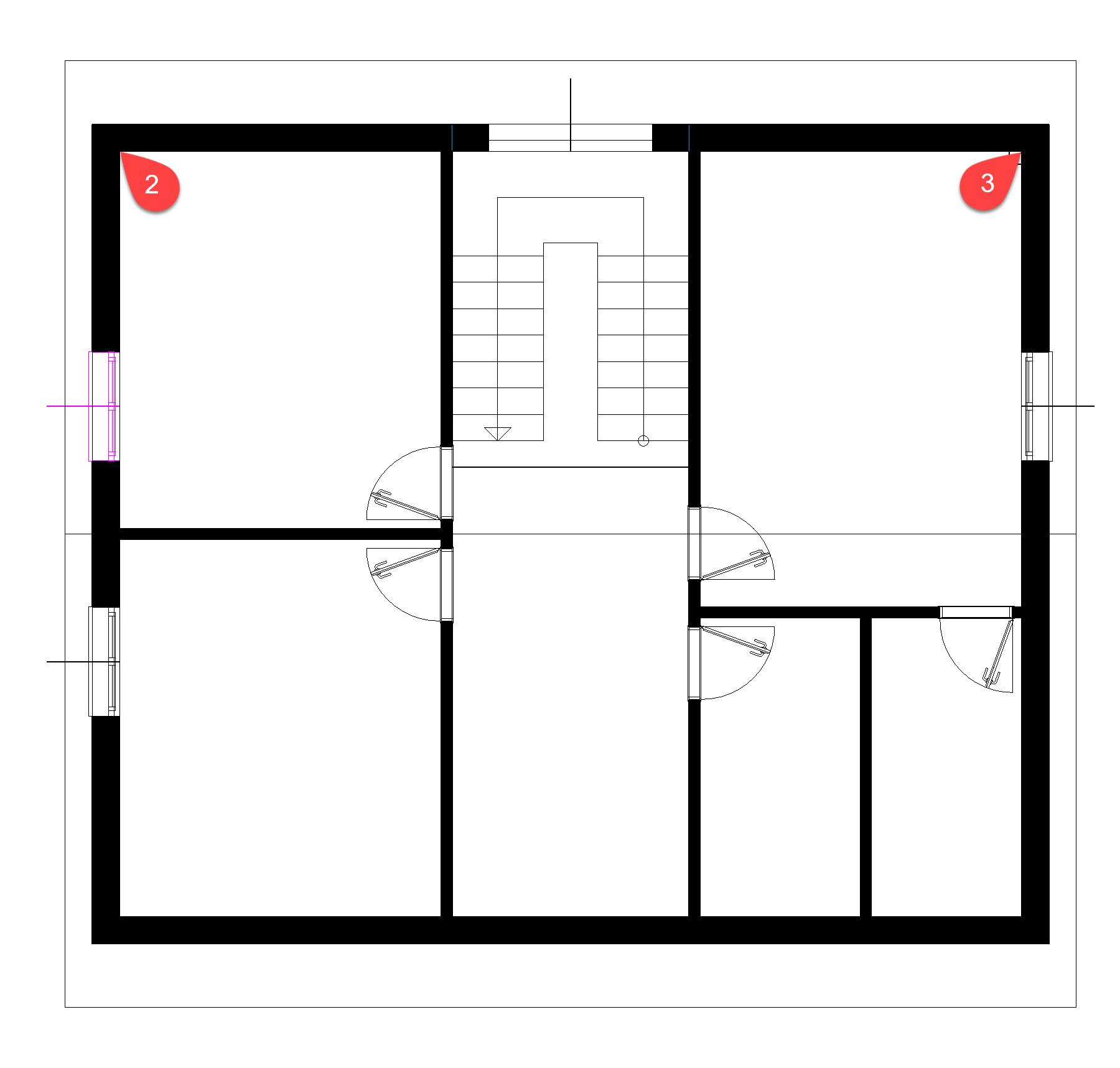

6. Positionieren Sie das Fenster in der neuen Ecke P3.
7. Brechen Sie die Funktion mit Esc ab.
