Anschluss an bestehende Leitung

Der Schacht soll über ein Sturzgefälle an die Kanalisation angeschlossen werden. Die Meereshöhe in diesem Punkt beträgt 467.30 m.ü.M. SEin Teilstück der bestehenden Leitung mit 2% Gefälle wird dargestellt.

Workshop

Zeichnen Sie zuerst das Teilstück der bestehenden Leitung. Dazu definieren Sie einen fiktiven Lastpunkt in P15, welcher 4 m links vom Anschlusspunkt und somit um 8 cm höher (2% Gefälle) liegt.

1. Lastpunkt

   Setzen Sie den Lastpunkt in P15 mit folgenden Werten:

   Nennweite: 250
   Anschlusshöhe: 46738
   Höhenbezug: Meereshöhe
   Anschlussart: horizontal

2. Leitung

   Zeichnen Sie die Leitung von P15 nach P16 mit folgenden Werten:

   Leitungstyp: Schmutzwasser
   Nennweite: 250
   Stiftfarbe: 80
   Linientyp: 1

3. Gefälleberechnung

   Klicken Sie auf die Leitung bei P16 und bestätigen Sie den Wert von 2 für das Sollgefälle.

4. Anschlusspunkt kontrollieren

   Mit dieser Funktion können Sie zu jedem Zeitpunkt die Höhen in einem bestimmten Punkt kontrollieren.
   Klicken sie auf P14

   Die Höhen in diesem Punkt werden unten rechts als Benachrichtigung angezeigt. Nach Abbruch der Funktion erscheint die Höhe in m.ü.M. auch in der Eingabezeile.


Tipp

Ein Klick auf die Benachrichtigung zeigt das ganze Infofenster an. Die Eingabe von "S19" in der Eingabezeile gefolgt von ++F8++ löscht den Inhalt.


5. Lastpunkt für die Anschlussleitung Schacht – Kanalisation

   Definieren Sie den Schacht-Auslauf in P12 mit folgenden Werten:

   Geben Sie zuerst den Höhenbezug ein: ±0.00
   Nennweite: 150
   Anschlusshöhe: -295
   Anschlussart: horizontal

   Setzen Sie den Lastpunkt innen am Schachtrand bei P12.


   Tipp

   Schalten Sie mit Ctrl + K die 3D-Kanten des Schachts aus, um den Anschlusspunkt genau zu setzen. Drücken Sie Ctrl + K erneut, um die 3D-Kanten wieder einzuschalten.

6. Leitung zeichnen

   Stellen Sie folgende Werte für die Leitung ein:

   Leitungstyp: Schmutzwasser
   Nennweite: 150
   Stiftfarbe: 80
   Linientyp: 1

   Beginnen Sie die Leitung in P12, klicken Sie dann auf P13 und schliesslich auf P14. P13 finden Sie, indem Sie der Vorlage nachfahren, bis am Cursor das Fangsymbol für Punkte erscheint.

   An diesem Punkt wird anschliessend ein Sturzgefälle eingebaut.


7. Gefälleberechnung

   Das Gefälle muss nach dem Hinzufügen der Anschlussleitung erneut berechnet werden. Klicken Sie wieder auf die Leitung bei P16 und bestätigen Sie den Wert von 2 für das Sollgefälle.

8. Sturzgefälle setzen

   Legen Sie fest, wo und mit welchem Neigungswinkel das Sturzgefälle gerechnet werden soll.
   Klicken Sie auf das Teilstück zwischen P13 und P14. Bestätigen Sie die Abfrage, ob die Automatik den Ort berechnen soll und übernehmen Sie anschliessend den vorgeschlagenen Wert für den Höhenversatz. Überschreiben Sie schliesslich den vorgeschlagenen Wert mit 67.

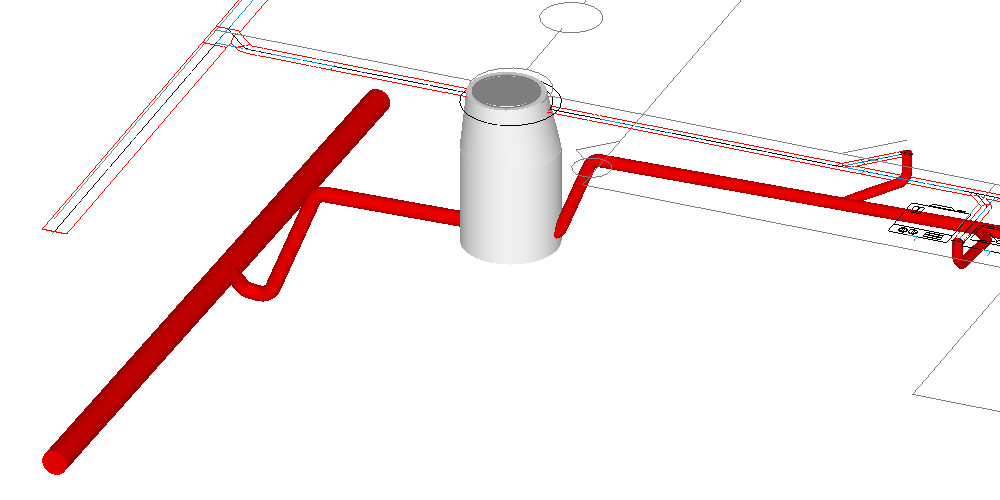

9. Dreistrich/Dreidimensionale Darstellung

   Die Funktion generiert das Layout für den Kanalisationsplan sowie das 3D-Modell als eigenes Objekt.
   Klicken Sie nach dem Wählen der Funktion auf das Ende der Leitung in P16.
