Sickerleitung

Nun soll die Sickerleitung an der Süd- und Ostseite erstellt werden. Stellen Sie sicher, dass das Geschoss "EG" nach wie vor aktiv ist: Auch wenn ein Kanalisationsnetz über mehrere Geschosse führt, darf es nur einem Geschoss angehören.
Die Leitung beginnt an der Südfassade mit einem Spülstutzen und verläuft unter den Dachwasseranschlüssen weiter der Ostfassade entlang bis zum Sickerschacht. Der Geländesprung zwischen Süd- und Nordteil wird durch ein Sturzgefälle überwunden.

Workshop

1. Lastpunkt: Spülstutzen

   Setzen Sie den Lastpunkt in P17 mit folgenden Werten:

   Nennweite: 125
   Anschlusshöhe: -90 (Leitung muss anschliessend den DW-Schacht unterqueren)
   Höhenbezug: ±0.00
   Conn.type: nach oben


2. Sickerschacht setzen

   OK Schacht liegt auf -135. Geben Sie folgende Werte ein:
   Schachttyp: Sickerschacht
   Geometrie des Schachtes: kreisförmig
   Nennweite: 100
   Schachthöhe: 265
   Oberkante: -135
   Höhenbezug: ±0.00
   Konusart: exzentrisch, Einstieg Schmalseite
   Konusdurchmesser: 60
   Konushöhe: 65

   Setzen Sie den Schacht, indem Sie mit dem Cursor auf P23 zeigen, bis ein temporärer Hilfspunkt erscheint. Gleichzeitig erscheint auch im Mittelpunkt des Kreises auf dem Referenzplan ein temporärer Hilfspunkt. Klicken Sie diesen Punkt an.



3. Sickerleitung

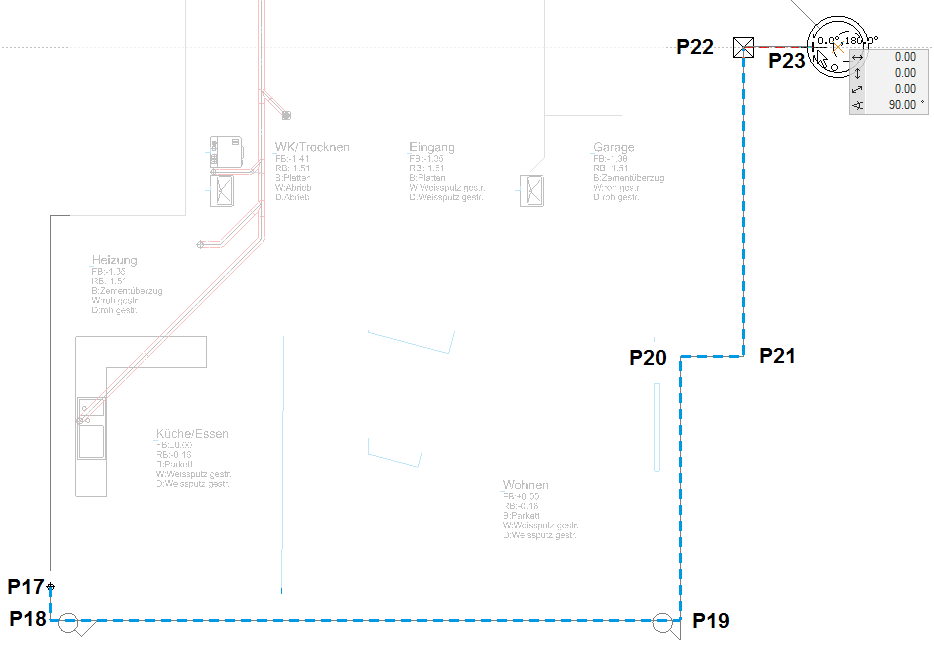

   Zeichnen Sie die Leitung von P17 bis P23 mit folgenden Werten:

   Circuit type: Sickerleitung
   Nennweite: 125
   Stiftfarbe: 90
   Linientyp: 2

4. Gefälleberechnung

   Klicken Sie auf die Leitung bei P23 und bestätigen Sie den Wert von 2 für das Sollgefälle.
5. Lastpunkt anheben

   Der Lastpunkt in P17 wird entsprechend der gewählten Nennweite 125 um 37.5 cm angehoben (Zusammenhang NW und Höhe siehe Abschnitt Funktionen > Lastpunkt) Klicken Sie auf die Funktion. Auf die Abfrage Netz wählen tippen Sie die Leitung an einem beliebigen Punkt an.
6. Höhen setzen

   Definieren Sie die Höhe am Beginn der Leitung in P17 und da, wo die Leitung die Höhendifferenz zwischen Nord/EG und Süd/EG ausgleichen muss.

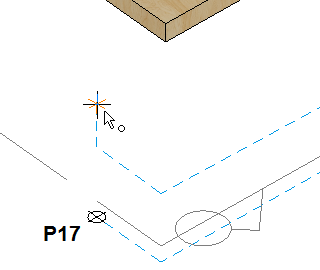

   Drehen Sie das Modell in die 3D-Ansicht, sodass die Ecke beim Spülstutzen in P17 sichtbar ist und klicken Sie auf das obere Ende des vertikalen Leitungsstücks. Geben Sie für die Höhe 3 ein. Der Punkt wird auf +0.03 angehoben.

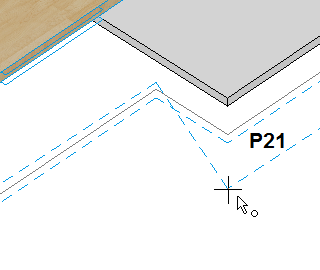

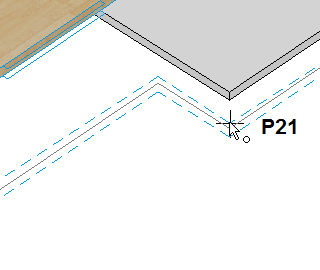

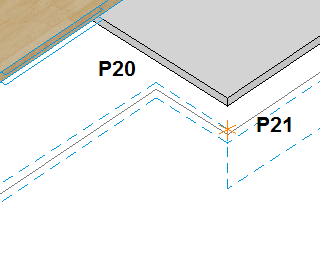

   Die Funktion sollte noch aktiv sein. Drehen Sie das Modell auf die andere Seite, sodass Sie die Leitung beim Sickerschacht sehen. Klicken Sie auf die Ecke in P21 P21 und geben Sie die neue Höhe mit -225 ein.


   Die Änderungen sind sofort sichtbar.

7. Sturzgefälle setzen

   Die neue Höhe in P21 soll durch ein senkrechtes Sturzgefälle erreicht werden.

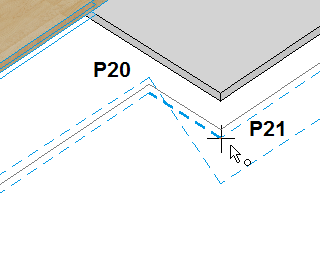

   Klicken Sie auf das Teilstück zwischen P20 und P21. Auf die Abfrage In welchem Punkt Versatz setzen oder für Automatik? klicken Sie auf P21. Übernehmen Sie den vorgeschlagenen Wert für den Höhenversatz und bestätigen Sie den Winkel von 90. Das Sturzgefälle wird sofort eingefügt.

8. Leitungstyp korrigieren
   Die Anschlussleitung zum Sickerschacht und die senkrechten Leitungen bei Spülstutzen und Sturzgefälle müssen vom Typ Sickerrohr auf Typ „Regenwasser“ umgestellt werden.

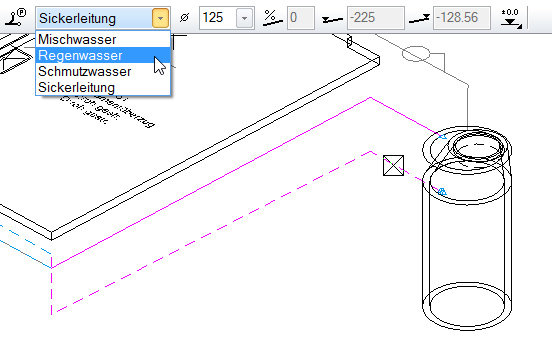

   Drehen Sie das Modell in die 3D-Ansicht und klicken Sie bei gedrückter Umschalt/Shift-Taste auf die Teilstücke der Leitung. Stellen Sie den Rohrtyp in der Konfigurations-zeile um.


9. Dreistrich/Dreidimensionale Darstellung

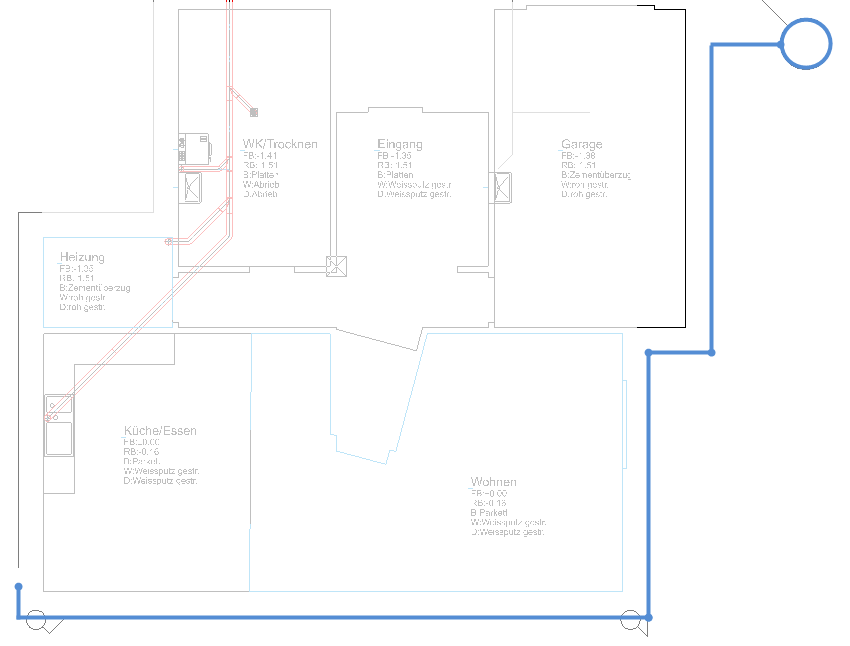

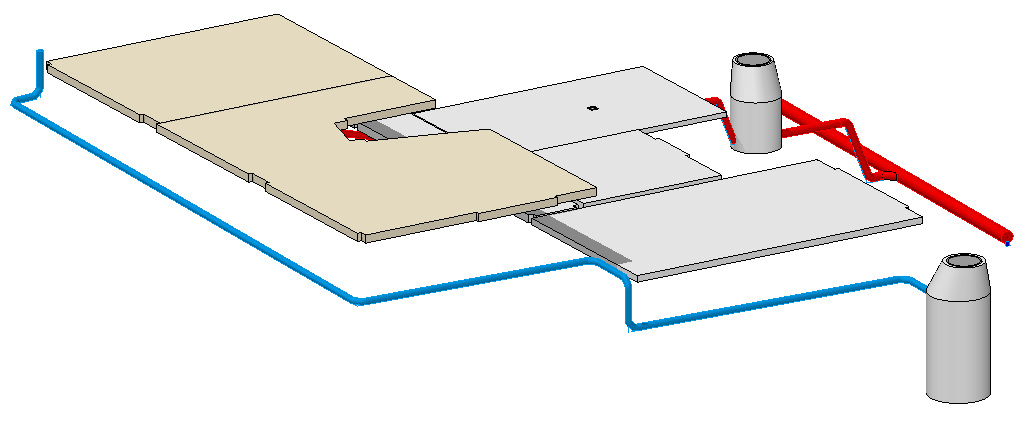

   Generieren Sie das 3D-Modell und das Layout für den Kanalisationsplan. Klicken Sie nach dem Wählen der Funktion in der 3D-Ansicht oder in der 2D Aufsicht auf das Ende der Leitung in P23 (Schachtinnenseite).
