Beschriftung

Für die Darstellung in Grundriss und Schnitt stehen Hilfsmittel für die Beschriftung zur Verfügung. Die Höhenangaben können in Metern über Meereshöhe, ab Projektnullpunkt (+/- 0,00) oder bezogen auf die Geschosshöhe geschrieben werden.

Workshop

Beschriften von Leitungen

1. Klicken Sie auf das Leitungsstück zwischen P10 und P11. Der Text wird automatisch entlang der Linie gesetzt.
   Der Text kann wie gewohnt manipuliert werden:
   Anklicken im Teil-Modus oder mit gedrückter Shift + Klick, danach kann der Text durch ziehen am mittleren Handle verschoben werden.
   Durch doppeltes Klicken im Teil-Modus erscheint der Texteditor.

Kanalsohle beschriften


2. Setzen Sie den Höhenbezug auf ±0,00. Drehen Sie das Modell in die 3D-Ansicht und klicken Sie im Anschlusspunkt des Teilstücks P9 – P10 auf die Sohle der Leitung. Klicken Sie ein weiteres Mal, um den Text zu platzieren.


Schacht beschriften


3. Wechseln Sie wieder in die 2D-Ansicht mit Ctrl + Space und schalten Sie die 3D-Kanten mit Ctrl + K aus.
4. Klicken Sie auf den Einlauf in P11, und positionieren Sie den Text "E1". Sie könnten nun weitere Einläufe positionieren, die von ELITECAD automatisch fortlaufend nummeriert werden..
5. Drücken Sie nach dem "E2" auf die Taste Esc, damit wechselt ELITECAD zu der Beschriftung des Auslaufs.
6. Klicken Sie auf die Schachtsohle in P12 und positionieren Sie den Text "A".

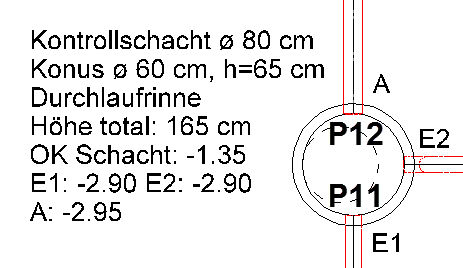

7. Gleich anschliessend erscheint der Text der Schachtbeschreibung am Cursor. Positionieren Sie auch diesen Text.


Tipp

Die Texte der Kanalisations-Beschriftung werden automatisch im zugehörigen Layer abgelegt. Kanalisationsteile und ihre zugehörigen Texte bilden ein Objekt. Anklicken im Teilmodus oder mit gedrückter Alt -Taste aktiviert nur den Text. Die Texteinstellungen entsprechen dem Textparameter "leitung".

Beschriftung nicht parametrisierter Kanalisationsteile
Für die aus der Bibliothek eingefügten Teile stehen am selben Ort auch vorbereitete Texte zur Verfügung, die eingelesen und angepasst werden können:


Bibliotheksteil	Datainame
Dachwasserschacht	DW\text_dws.d
Bodenablauf eckig	ES\text_ba.d
Bodenablauf rund	ES\text_ba_d.d
Einlaufschacht	ES\text_es.d
Einlaufrinne	ES\text_rinne.d
Kontrollschacht	KS\text_ks.d
Schlammsammler	SS\text_ss.d

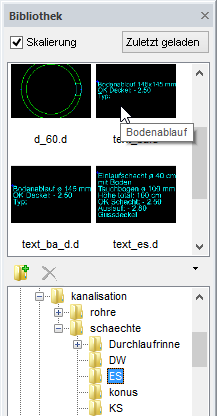

8. Klicken Sie im Bibliotheksfenster auf > Kanalisation > Schaechte > ES > text_ba.d
   Und beschriften Sie den Bodenablauf bei P9.

   Ändern Sie den Text nach Ihren Bedürfnissen:
9. Klicken Sie mit AUSWAHL ELEMENT-TEIL auf den Text und geben Sie die Werte ein.
