Bibliotheksteile

Um eine vollständige Stückliste für die Kanalisation erstellen zu können, werden einzelne Teile direkt aus der Bibliothek in die Zeichnung gesetzt.

Workshop

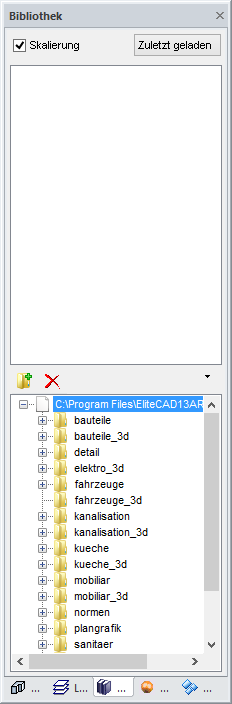

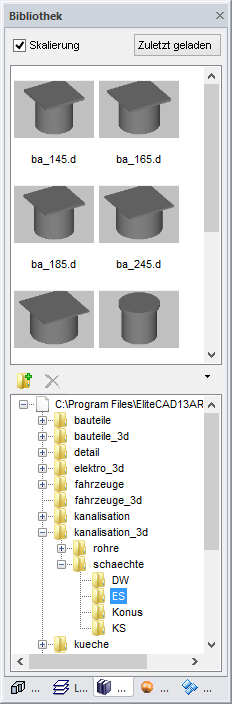

Öffnen Sie, wenn nötig, das Fenster BIBLIOTHEK über das Menü FENSTER. Wechseln Sie im unteren Teil des Fensters auf die Bibliothek, die Sie benötigen. Im Falle der Kanalisation öffnen Sie die mitgelieferte Bibliothek durch Klicken auf das "+", öffnen Sie das Verzeichnis Kanalisation 3D > Schaechte > ES. In der oberen Hälfte sehen Sie nun eine Vorschau der vorhandenen Bodenabläufe.

Tipp

Mit der Schaltfläche „Zuletzt geladen“ können Sie schnell wieder auf bereits verwendete Bibliotheksteile zugreifen.

1. Bodenablauf setzen
   Schalten Sie mit Ctrl + D in die Solidansicht und drehen das Modell so, dass Sie die Bodenfläche der Waschküche sehen können.
   Klicken Sie den Bodenablauf Ba_145.d im Vorschaufenster an.
   Die Eigenschaftsleiste für das Setzen von Bibliotheksteilen erscheint.
   Klicken Sie auf die Funktion AN EINER FLÄCHE/GELÄNDE AUSRICHTEN und positionieren Sie den Bodenablauf auf der Fläche.




2.
   Schalten Sie die Ansicht mit Ctrl + D in das Drahtmodell um und setzen Sie die Ansicht mit Ctrl + Space zurück in die Aufsicht. Klicken Sie auf den Bodenablauf und verschieben ihn über den Handle auf das Zentrum der Leitung in P9.

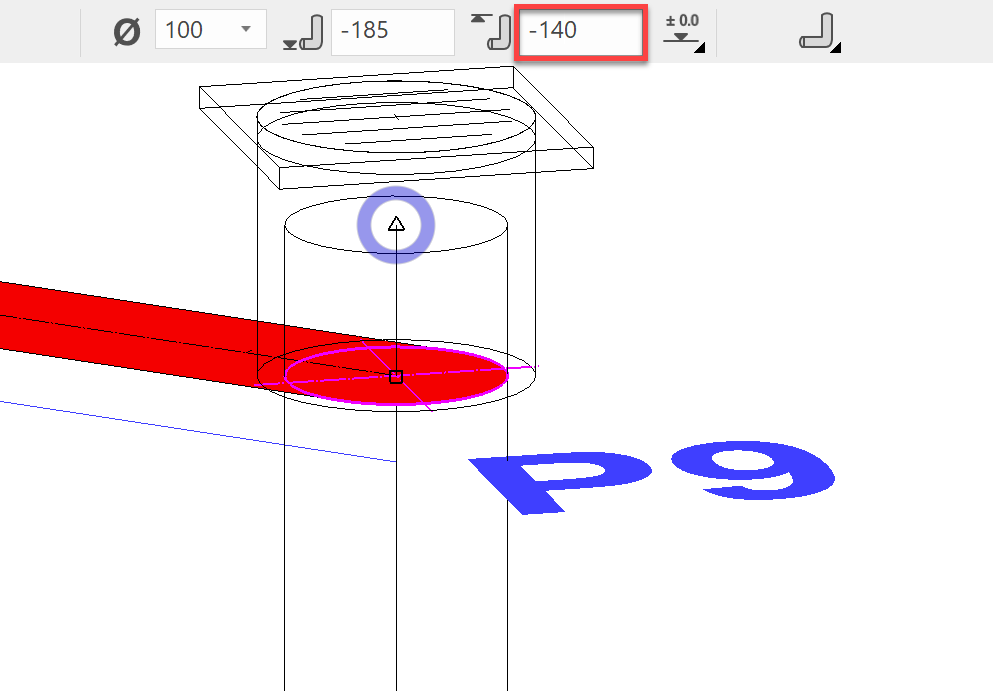

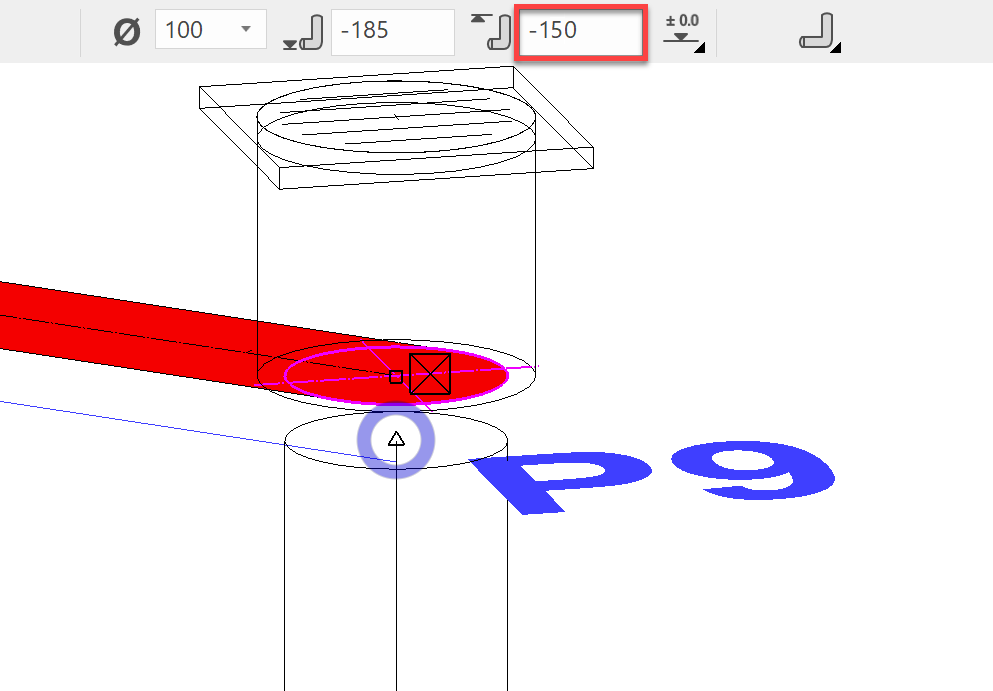

3. Wenn wir den Bodenablauf jetzt kontrollieren, sehen wir, dass das Schmutzwasserrohr bereits vor dem Bodenablauf endet. Wir wählen den Lastpunkt in P9 erneut an und ändern die Anschlusshöhe auf -140. Nach der Bestätigung mit Enter wird die Änderung übernommen und der Bodenablauf kann nun auf das Rohr aufgesetzt werden.



4. Funktion abbrechen Esc, Arbeitskopie speichern ++Ctrl++ + W.
