Dachwasserschacht

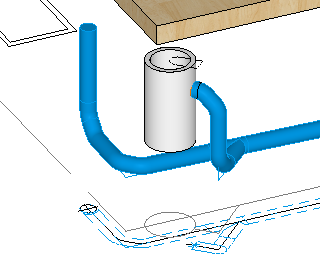

Im Beispiel wird ein Dachwasserschacht mit 45° und einer mit 90° angeschlossen.

Workshop

1. | Bibliotheksteil Dachwasserschacht setzen | | | :--- | :--- | | | Sollte der Grundriss im Drahtmodell erscheinen, stellen Sie die Solidansicht mit Ctrl + D ein.
   Klicken Sie im Bibliotheksfenster unter "kanalisation_3d" auf das Verzeichnis "DW" und auf die in der Vorschau erscheinende Zeichnung dws_30.d.

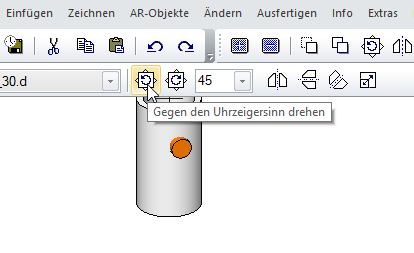

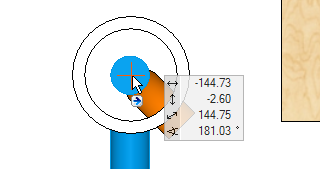

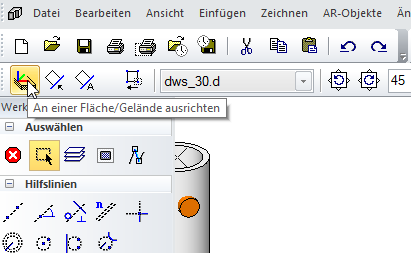

   Klicken Sie im Bibliotheksfenster unter "kanalisation_3d" auf das Verzeichnis "DW" und auf die in der Vorschau erscheinende Zeichnung dws_30.d. Das Bibliotheksteil hängt nun am Cursor. | | | Drehen Sie den Schacht um 45° gegen den Uhrzeigersinn. | | | Stellen Sie die Platzierungsmethode "AN EINER FLÄCHE/GELÄNDE AUSRICHTEN" ein. | | | Platzieren Sie den Schacht nun auf der Abschlussfläche des Spülstutzens in P17. Dadurch kommt der Schacht mit +0.03 auf dieselbe Höhe zu liegen. | | | Schalten Sie mit Ctrl + D in das Drahtmodell um und verschieben Sie den Schacht über den Handle auf das Zentrum des Kreises der Vorlage. |
2. Kopieren Sie den Dachwasserschacht an die rechte Ecke der Südfassade.

3. Lastpunkt für Anschluss Dachwasserschacht

   Setzen Sie die Lastpunkte bei beiden Schächten mit folgenden Werten:


   Nennweite: 125
   Anschlusshöhe: -25 (Anschluss liegt 28 cm unter OK Schacht)
   Höhenbezug: ±0.00
   Anschlussart: horizontal

   Drehen Sie das Modell in die Grundrissansicht mit Ctrl + Space. Setzen Sie den Lastpunkt jeweils beim Schnittpunkt der Dachwasserschacht-Aussenkontur mit der Achse des Tauchbogens.


4. Leitung

   Zeichnen Sie bei beiden Schächten die Leitung vom Lastpunkt bis zum Anschluss an die Sickerleitung in P25 / P19 mit folgenden Werten:

   Regenwasser (vordefiniert)
   Nennweite: 125
   Stiftfarbe: 90
   Linientyp: 1
5. Gefälleberechnung

   Das Gefälle muss nach dem Hinzufügen der Anschlussleitung erneut berechnet werden.
   Klicken Sie auf den Endpunkt der Leitung beim Sickerschacht in P23 und bestätigen Sie den Wert von 2 für das Sollgefälle.

6. Sturzgefälle setzen

   Definieren Sie Lage und Neigungswinkel für das Sturzgefälle bei beiden Schächten.

   Drehen Sie das Modell in die 3D-Ansicht und klicken Sie auf die eben gezeichnete Leitungsführung des linken Schachts zwischen P24 und P25. Auf die Abfrage: In welchem Punkt Versatz setzen oder für Automatik? klicken Sie auf den Eckpunkt in P24 und übernehmen Sie anschliessend den vorgeschlagenen Wert für den Höhenversatz und den Winkel von 90.

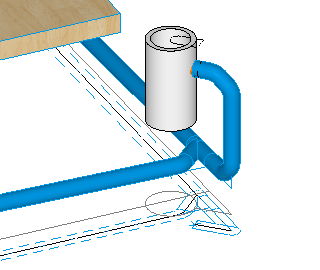

   Das Sturzgefälle wird sofort angezeigt. Setzen Sie das Sturzgefälle zwischen P26 und P19 beim zweiten Dachwasserschacht auf die gleiche Weise.


7. Dreistrich/Dreidimensionale Darstellung

   Die Funktion generiert das Layout für den Kanalisationsplan sowie das 3D-Modell als eigenes Objekt.

   Klicken Sie nach dem Wählen der Funktion auf das Ende der Leitung beim Sickerschacht in P23. Die Leitung wird neu berechnet.
