Tipps

Zeichnen und Bearbeiten

• Eine neue Leitung muss in einem Stück gezeichnet werden, ohne die Funktion abzubrechen und wieder neu anzusetzen.

• Bei Manipulationen an einer bestehenden Kanalisation die Achsenlinie immer in der 3D-Ansicht kontrollieren.

• Nach dem Hinzufügen oder Abändern von Leitungen immer die Gefälleberechnung durchführen.

• Die Funktion Dreistrich für die Generierung der Planansicht und des 3D- Modells erst dann benutzen, wenn alle Teilbereiche in Höhe und Lage stimmen und die Gefälleberechnung ohne Fehlermeldung ausgeführt werden konnte.

• Ein Klick auf einen Lastpunkt, ein Leitungsteil, einen Schacht etc. öffnet die Eigenschaftsleiste mit den Werten des betreffenden Objekts.

• Oft ist ein Teilstück schneller neu gezeichnet als abgeändert.

• Nach folgenden CAD-Funktionen ist eine Gefälleberechnung nötig:

  • KOPIEREN, DEHNEN, LÖSCHEN von Leitungen oder Teilen davon.
  • DEHNEN von Netzen
  • IN AKTUELLES GESCHOSS KOPIEREN
  • AR-OBJEKT ZUORDNEN

• Eine Gefälleberechnung ist nach dem KOPIEREN von Lastpunkten und Schächten nicht nötig.

• Fehlerkreuze: Fehlermeldungen in Form eines grossen X werden angezeigt, wenn eine Berechnung nicht durchgeführt werden kann (wenn zum Beispiel der Startpunkt für die Gefälleberechnung nicht richtig angegeben wurde). Das Kreuz zeigt, wo der Fehler im Plan liegt und kann über die Funktion MUSTER INFORMATION über genauere Informationen zum Fehler abgefragt werden. Die Meldung wird im Info-Fenster ausgegeben.

  An diesen Orten muss entsprechend korrigiert oder neu gezeichnet werden.
  Die Kreuze können durch Wählen und Löschen wieder entfernt werden.

Leitung teilen / Punkt einfügen

Workshop

Eine Leitung ist nur an ihrem Anfang und Ende in der Höhe veränderbar.
Oft, zum Beispiel um nachträglich ein Sturzgefälle einzuführen, braucht es einen zusätzlichen Punkt in welchem eine feste Höhe zugewiesen werden kann. Dazu muss die Leitung geteilt werden.

Mit der Funktion LEITUNG kann so ein Teilpunkt eingefügt werden.

Arbeitsablauf für Leitung teilen:
Leitung zeichnen

1. P1 (Kreuz auf der Leitung)

2. Gleich abbrechen mit Esc
Gefälleberechnung
3.
   ab tiefstem Punkt des Netzes

Höhe und Gefälle kann jetzt in/ab Punkt P1 verändert werden.

Leitungsführung ändern

Workshop

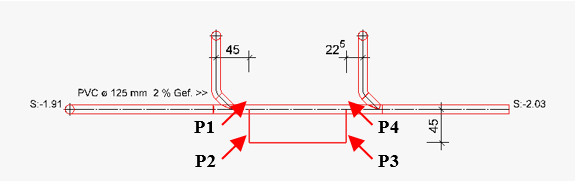

Bestehende Leitung:

Zwischen linkem und rechtem Abzweiger muss die Leitungsführung verändert werden.

1. Leitung zeichnen von Achse zu Achse (Minimalabstände beachten)

   P1 P2 P3 P4, Abschliessen mit Esc

2. Verbindungslinie zwischen P1 und P4 antippen und löschen

3. Gefälleberechnung einleiten


4. Dreistrich


   Fertig!
   Die Kanalsohle rechts hat sich mit längerem Weg um 2 cm gesenkt.

Sturzgefälle einbauen

Die Höhe kann in jedem Knotenpunkt geändert werden. Dabei muss das Sollgefälle immer überprüft werden.
Eine Gefälleangabe gilt ab angegebenem Knoten in steigender Richtung.
Fixierte Höhen haben Vorrang gegenüber dem wirklichen Gefälle.

Workshop

Arbeitsablauf für dieses Beispiel:

Höhen setzen in P1 mit -170 und in P2 mit -210
Gefälleberechnung in P3 (auf Leitung) mit 2
Set height in P5 mit -350
Gefälleberechnung in P4 mit 3

Sturzgefälle setzen
P5 (auf Leitung) Enter Enter Enter
Abbrechen mit Esc

Achtung bei "Höhe und Gefälle ändern" mit Sturzgefällen. Hier sind Höhen fixiert, welche separat anzupassen sind oder deren Fixierung aufgehoben werden muss. Deshalb zuvor immer eine Arbeitskopie speichern.

Minimalabstände Leitungsführung

Es muss bei allen Varianten auf die Minimal-Abstände geachtet werden.
Die Formstücke-Masse bestimmen diese Abstände, bei grösseren Nennweiten erhöhen sich die Werte entsprechend.

Folgende Leitungsführungen sind nicht möglich: Es gibt keine dazu passenden Formstücke!
