Schmutzwasserleitung II

Workshop

Ergänzen Sie nun die Schmutzwasserleitung von der Garage zum Schlammsammler (SS) und die Verbindung zum Kontrollschacht (KS)

1. Vergewissern Sie sich, dass das Geschoss Nord/EG aktiv ist und blenden Sie nicht benötigte Layer aus.
2.
   Setzen Sie die beiden Lastpunkte P38 und P42 in der Garage mit diesen Werten (Anschlusshöhe wie in Lastpunkt P9):


3. Setzen Sie den Lastpunkt P47 für die Anschlussleitung der Rinne mit diesen Werten:


4. Setzen Sie den Schlammsammler mit diesen Werten:

5. Zeichnen Sie die Leitungen P38 bis P41, P42 nach P43 und P47 nach P48 bis zum Schlammsammler (Garage und Anschluss Rinne) mit diesen Einstellungen:

6. Benutzen Sie dabei auch die Funktionen für Weiterführung und Abbruch der Funktion:
7. Lassen Sie das Sollgefälle berechnen (2%).
8. Führen Sie mit der Funktion DREISTRICH die Berechnung des 3D aus.
9. Setzen Sie den Bibliotheksteil Ba_145.d in der Garage bei P38 und P42 und verwenden Sie dazu die Funktion AN EINER FLÄCHE/GELÄNDE AUSRICHTEN. Die Bauteile werden am Boden des Raumes ausgerichtet (Layer Raum einblenden). Im nächsten Schritt laden wir den Bibliotheksteil Rinne 300.d und platzieren ihn mit AN EINER FLÄCHE/GELÄNDE AUSRICHTEN am Rohr bei P47. Den vorhandenen Anschlussbogen löschen wir (BIBLIOTHEKSTEIL AUFLÖSEN > LÖSCHEN > AUSWAHL GRUPPIEREN). Nun wird die Rinne noch zweimal kopiert, damit eine Rinne von insgesamt 9m entsteht.
10. Setzen Sie den Lastpunkt P44 im SS für die Verbindung zum KS mit diesen Einstellungen:

11. Zeichnen Sie die Leitung vom SS P44 zum KS P46 mit einem DN125.
12. Rechnen Sie das Gefälle durch (2%).
13. Setzen Sie, mit dem HÖHENHANDLE, die Höhe beim KS P46 auf -290.
14. Setzen Sie das Sturzgefälle beim KS mit 90°.
15. Führen Sie mit der Funktion DREISTRICH die Berechnung des 3D aus.

Vergleichen Sie das Resultat mit der ELITECAD-Zeichnung "Kanalisation".

Sickerwasserleitung II

Workshop

Ergänzen Sie nun die Sickerwasserleitung an der West- und Nordfassade mit den zugehörigen Dachwasserschächten bis zum Sickerschacht. Gehen Sie dabei wie folgt vor:

1. Vergewissern Sie sich, dass das Geschoss North/GF aktiv ist und blenden Sie nicht benötigte Layer aus.
2. Setzen Sie den Lastpunkt beim Spülstutzen P27:
3. Setzen Sie die beiden Dachwasserschächte, indem Sie den ersten Schacht auf die Fläche des KS setzen, um die gleiche Höhe zu übernehmen:
4. Drehen und verschieben Sie ihn anschliessend mit Hilfe des Fangmodus ZENTRUM KREIS auf die vorgegebene Position und kopieren Sie ihn nach rechts.

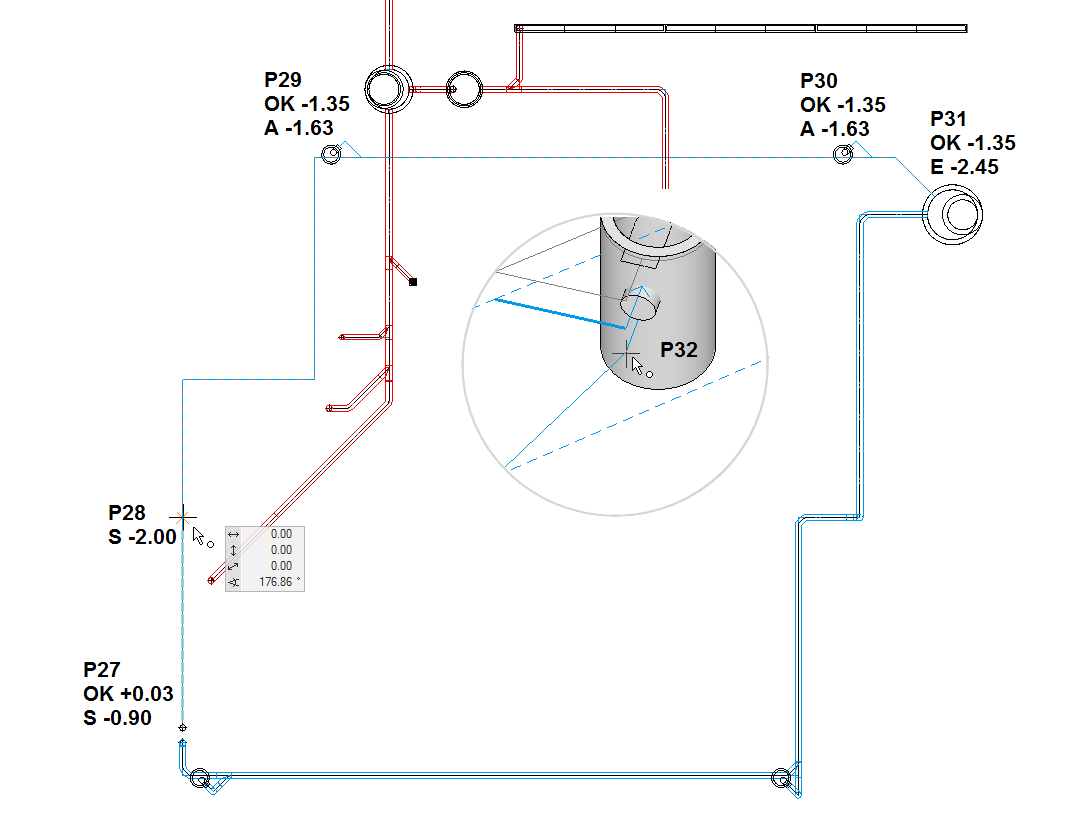

5. Beginnen Sie die Leitung in P27 und klicken Sie anschliessend auf P28 (auf der Referenz-Zeichnung wird die Stelle als Fangpunkt angezeigt, sobald Sie mit dem Cursor darüberfahren). Hier wird später ein Sturzgefälle eingefügt.
6. Zeichnen Sie die Leitung bis zum Anschluss an den Schacht in P33:
7. Führen Sie eine Gefälleberechnung mit 2% durch und kontrollieren Sie die 3D- Ansicht. Die Gefälle der Teilleitungen sollten klar ersichtlich sein.
8. Setzen Sie die Höhen der Sohle: -200 in P28 und -250 in P33.
9. Setzen Sie das Sturzgefälle zwischen P27 und P28. Start des Gefälles bei P28 mit der vorgeschlagenen Höhe und einem Winkel von 67.
10. Setzen Sie die Lastpunkte für die horizontalen Anschlüsse der DW-Schächte bei P34 und P36 auf -163:
11. Zeichnen Sie die beiden Anschlussleitungen der DW Schächte als Regenwasserleitung mit Durchmesser 125.
12. Führen Sie eine erneute Gefälleberechnung mit 2% durch.
13. Setzen Sie das Sturzgefälle bei beiden DWS-Anschlussleitungen mit einem Klick auf die Leitung zum Punkt P34 bzw. P36 und übernehmen Sie die vorgeschlagene Höhe und den Winkel von 90*.
14. Ändern Sie den Leitungstyp wo nötig.
15. Lassen Sie das 3D-Modell und die Formstücke mit der Funktion DREISTRICH berechnen.

Vergleichen Sie das Resultat mit der ELITECAD-Zeichnung "Kanalisation".
