Aussentreppe

Bei einer Aussentreppe, die nicht Geschosshöhe hat, müssen immer zuerst die Höhen richtig eingetragen werden, bevor weitere Werte angegeben werden.

Workshop

Die folgende Treppe werden Sie auf den nächsten Seiten erstellen:
Der erste Lauf mit drei Stufen wird als separate "Gerade Treppe" erstellt.
Der zweite und dritte Lauf wird in einer Treppe mit Zwischenpodest zusammengefasst. Damit muss nur noch das Podest (freier Boden) zwischen dem ersten und zweiten Lauf ergänzt werden.
001outer-stairs

  1. Schalten Sie das Kellergeschoss am Bildschirm alleine sichtbar.
  2. Konstruieren Sie folgendes Hilfsgerüst.
    002aux-line-grid
  3. Funktion TREPPE ERSTELLEN
    stair_
  4. Parameterfenster Treppe öffnen und Treppentyp auf "Gerade Treppe" stellen
    stair_params_ 003select-straight-stair-type

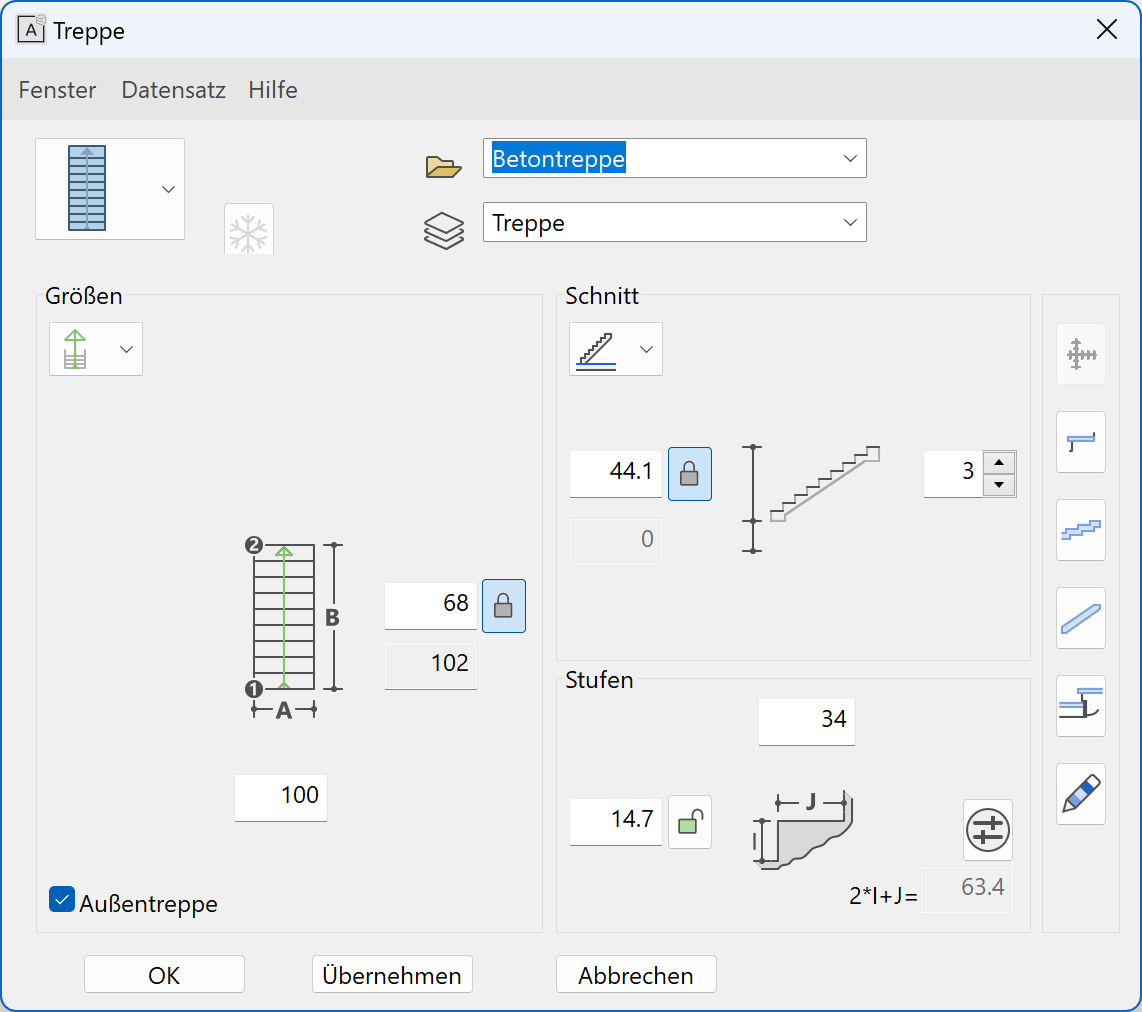

  5. Treppengeometrie

  6. Höhendefinition ändern
    stair_storeyref_bottom_
  7. Aufgangshöhe frei schalten lock_closed_ > lock_open_
    Neue Aufgangshöhe eingeben
    005stair-rise-field
  8. Aufgangshöhe fixieren, lock_open_ > lock_closed_
  9. Stufenanzahl auf 3 Stufen stellen
    Die Stufenhöhe sollte den Wert 14.7 haben
  10. Auftrittsbreite auf 34 stellen
    Die Treppenlänge darf noch nicht fixiert sein.
    Die Treppenlänge sollte nun 68 betragen.
    Diesen Wert ebenfalls fixieren. lock_open_ > lock_closed_
  11. Treppenbreite Wert 100
    004stair-geometry

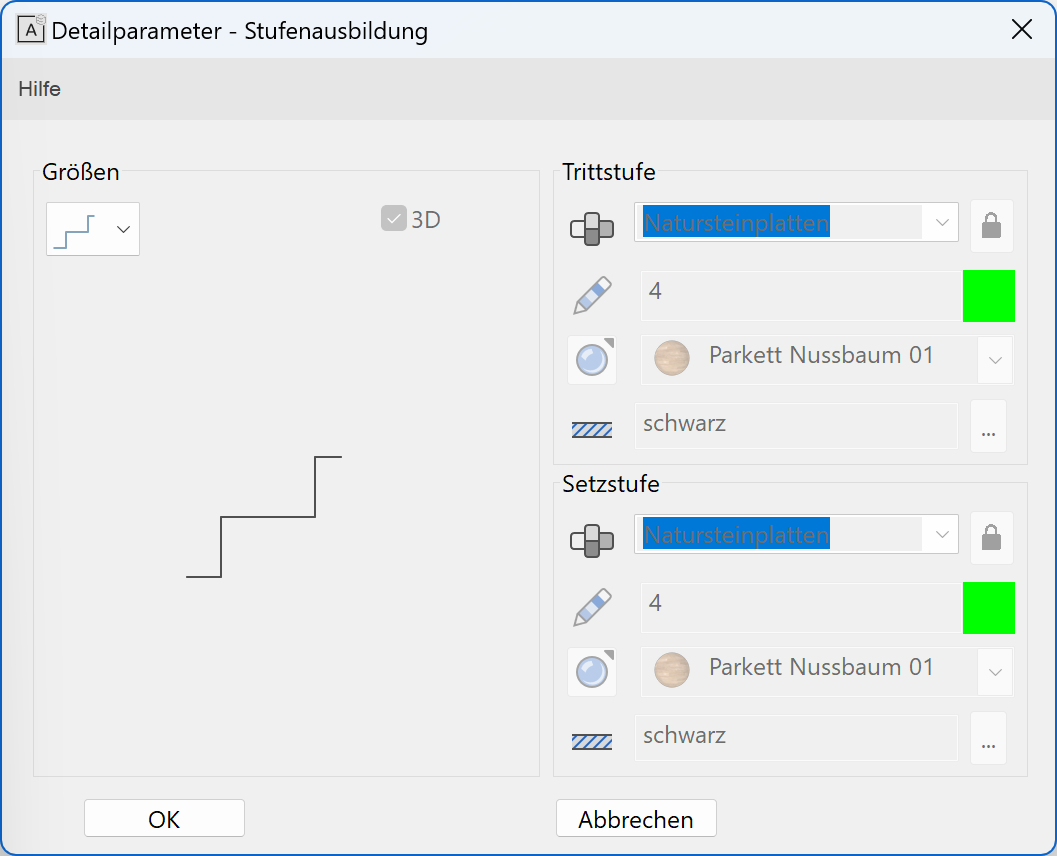

  12. Stufenausbildung

  13. Stufenausbildung wählen
    stair_steps_
  14. Typ wählen
    stair_param_tread_none_

    step-layout-menu 006step-layout-parameters

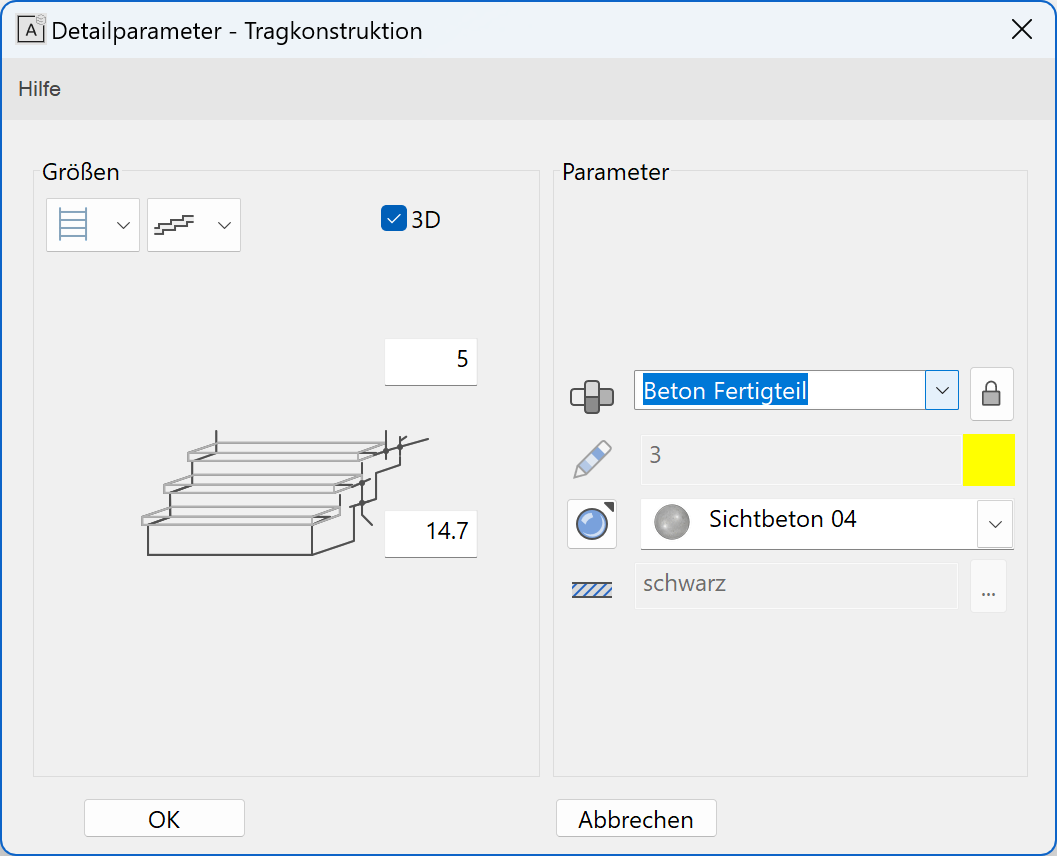

  15. Tragkonstruktion

  16. Tragkonstruktion wählen
    stair_bearing_
  17. Ausführung Unterkante abgestuft
    stair_param_bearing_thickness_following_
  18. Werte eintragen:
    Überlappung 5, Höhe 14.7
  19. Material und Textur bestimmen
    stair-bearing-menu 007bearing-parameters
  20. Wange

  21. Wange wählen
    stair_cheeks_
  22. Wange ausschalten
    008stringer-checkmark

    stair-cheek-menu 009stringer-parameters

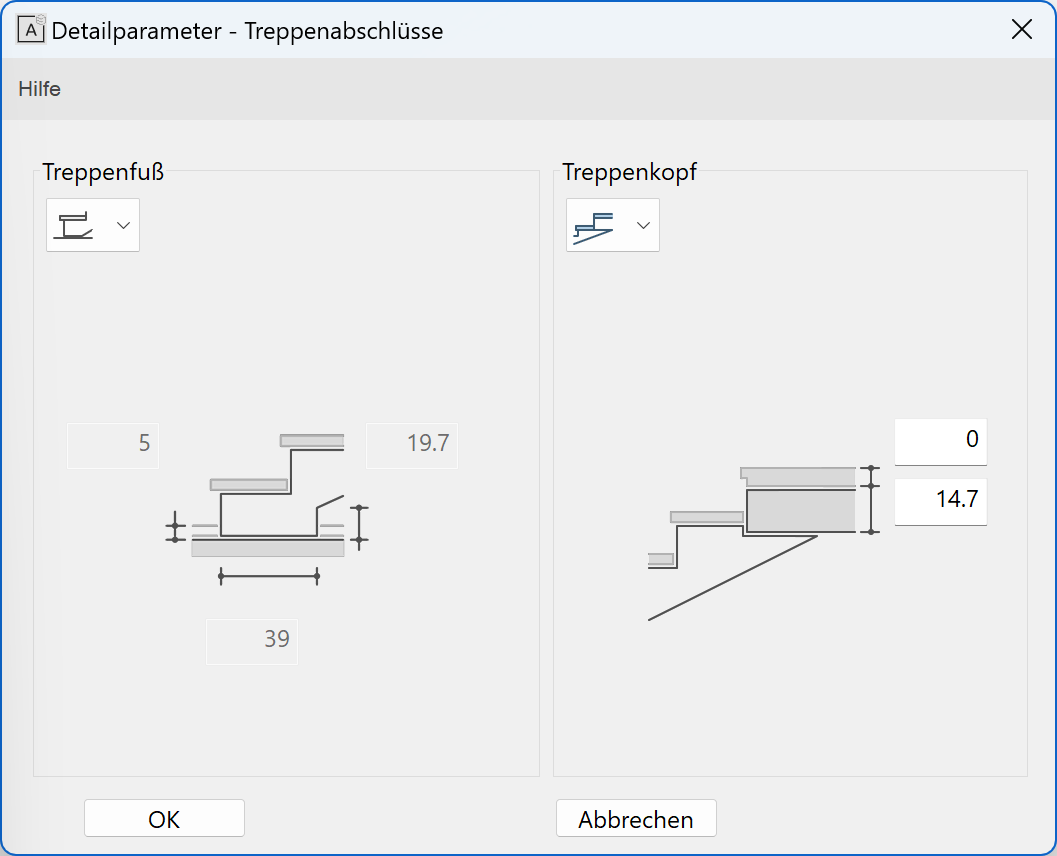

  23. Treppenabschlüsse

    stair_header_footer_

    Treppenfuss

  24. Typ wählen
    stair_param_footer_direct_
  25. Werte für die Unterkonstruktion festlegen 0, 14.7
  26. Treppenkopf

  27. Typ wählen
    stair_param_header_under_
  28. Konstruktionshöhe beim Austritt festlegen 14.7
    stair-ending-menu 010stair-ending-parameters
  29. Plangrafik

  30. Plangrafik wählen
    pen_
  31. Darstellung für das aktuelle Geschoss
    stair_param_2d_total_no_tear_

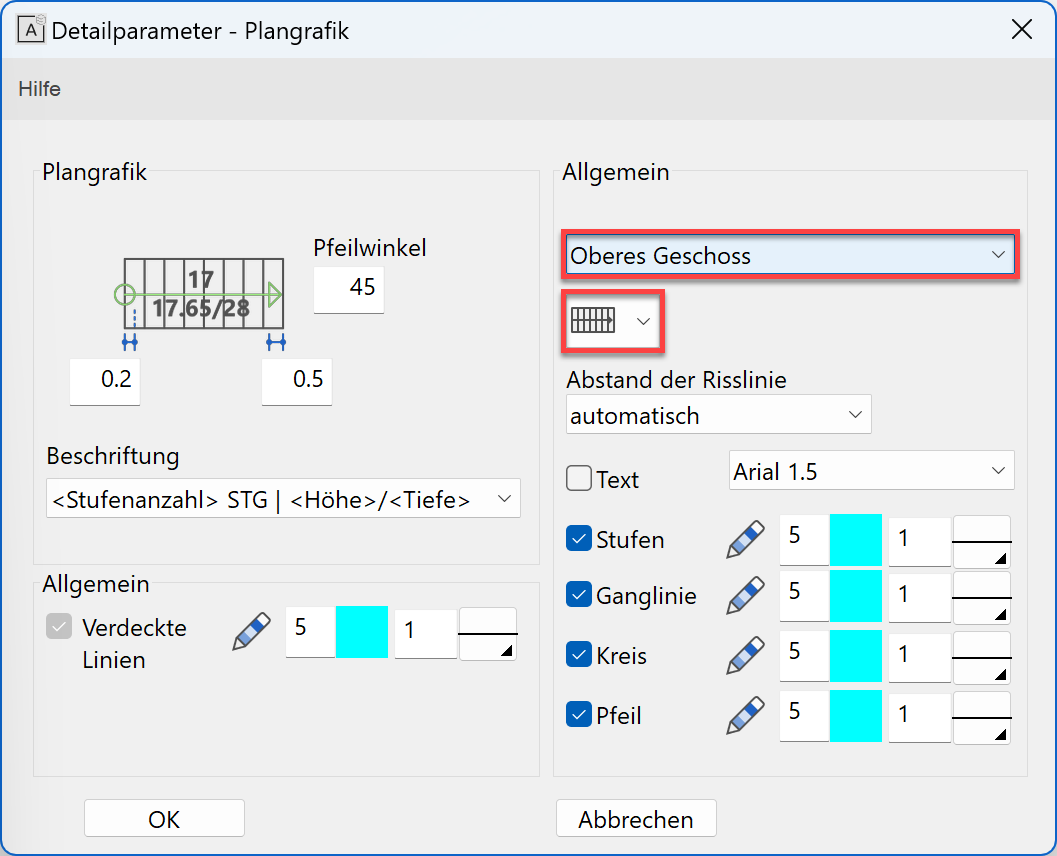

  32. Darstellung für das obere Geschoss
    stair_param_2d_total_no_tear_
  33. Restliche Einstellungen prüfen
    plan-graphic-menu 011plan-graphic-parameters-active-storey
    plan-graphic-menu 012plan-graphic-parameters-upper-storey
  34. Treppe setzen

  35. Im Geometrie-Reiter ist dargestellt, über welche beiden Punkte die Treppe zu setzen ist.
    013stair-placement-points

    Geben Sie die beiden Punkte P1 und P2 an.

  36. Mit dem dritten Punkt wird die Richtung der Treppe bestimmt > P3.
    014place-stair
  37. Treppenmaske mit ok schliessen.
  38. Erstellen Sie die zweite Treppe analog der gerade erstellten Treppe mit folgenden Einstellungen:

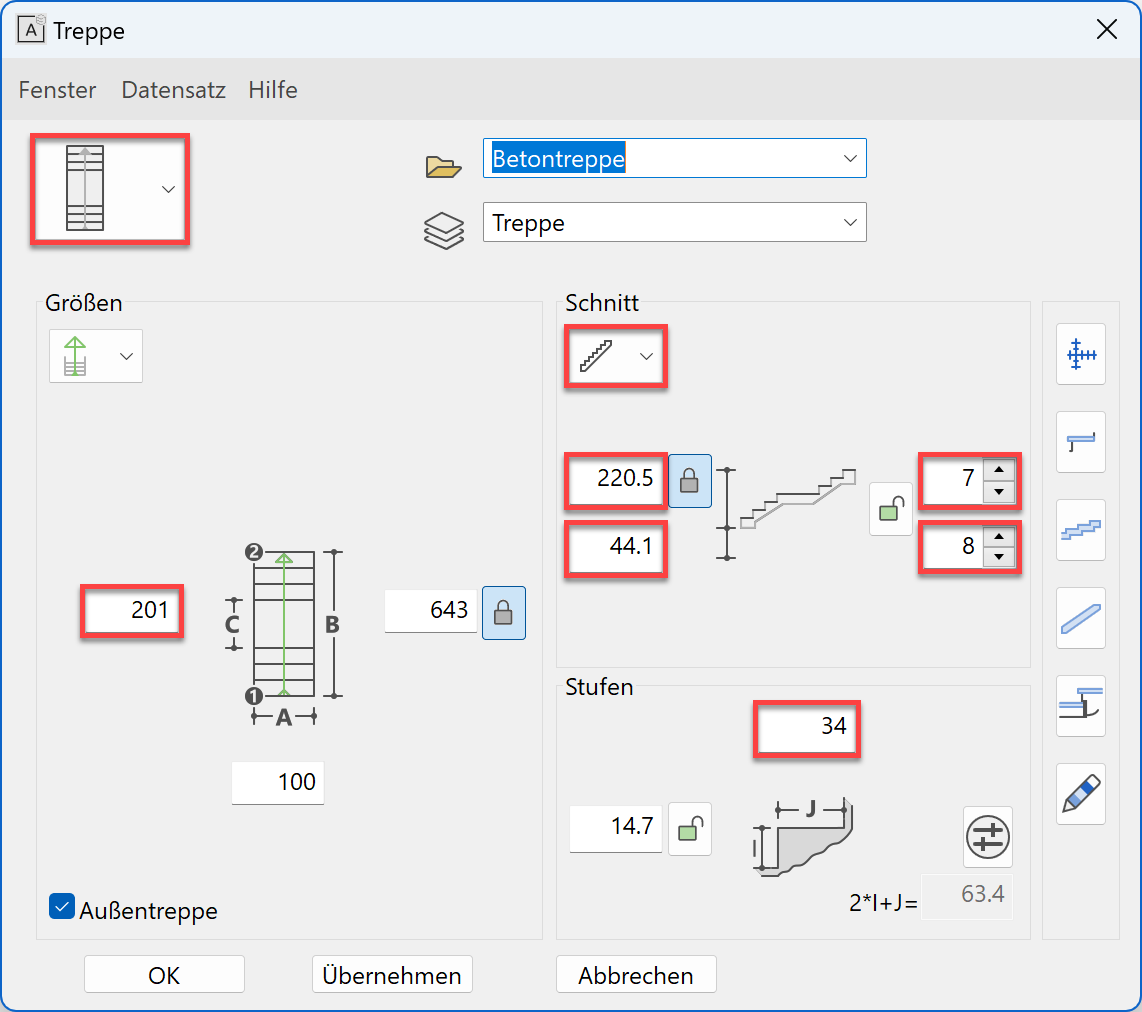

    Treppengeometrie
    015stair2-geometry-parameters

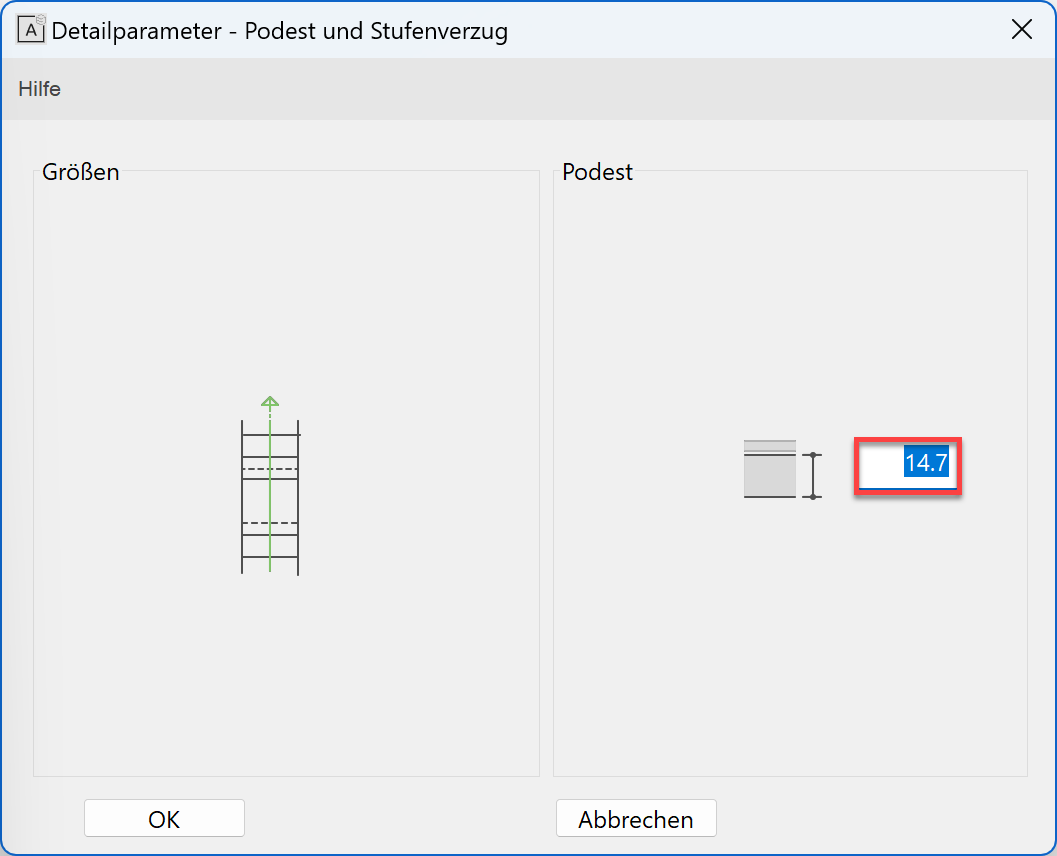

    Podeststärke stair_winding_
    016stair2-landing-parameters

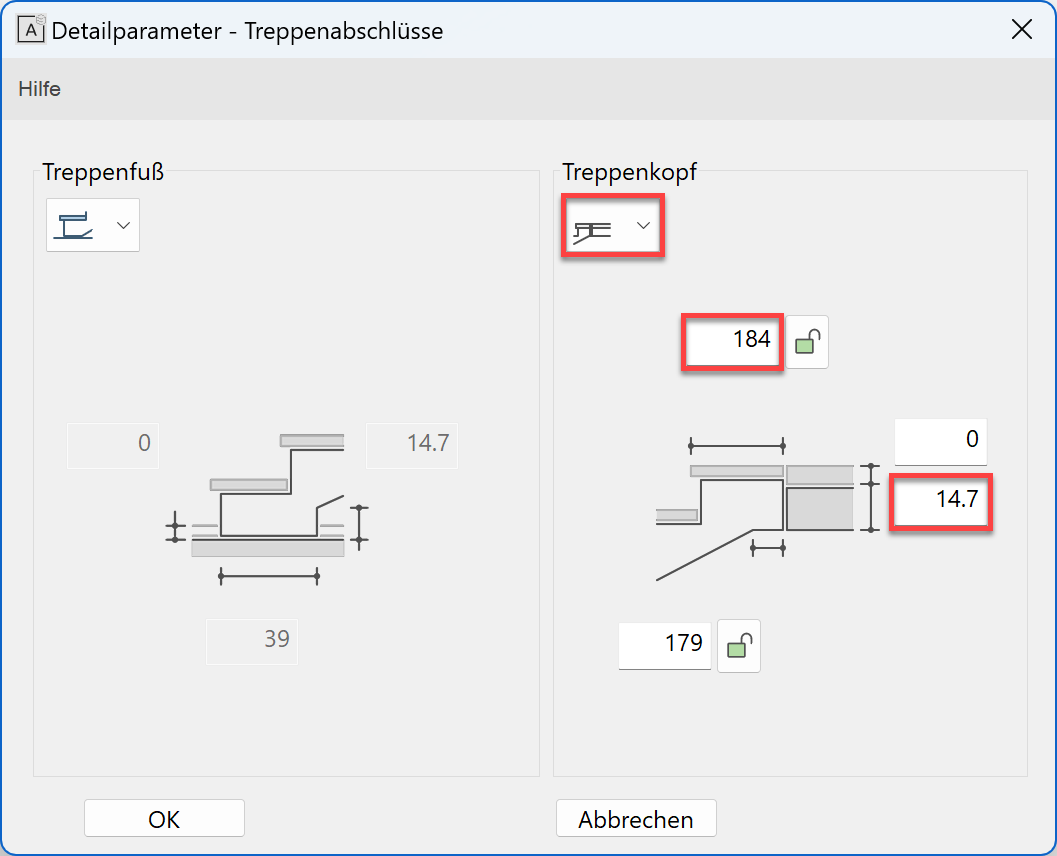

    Treppenabschlüsse stair_header_footer_
    017stair2-ending-parameters

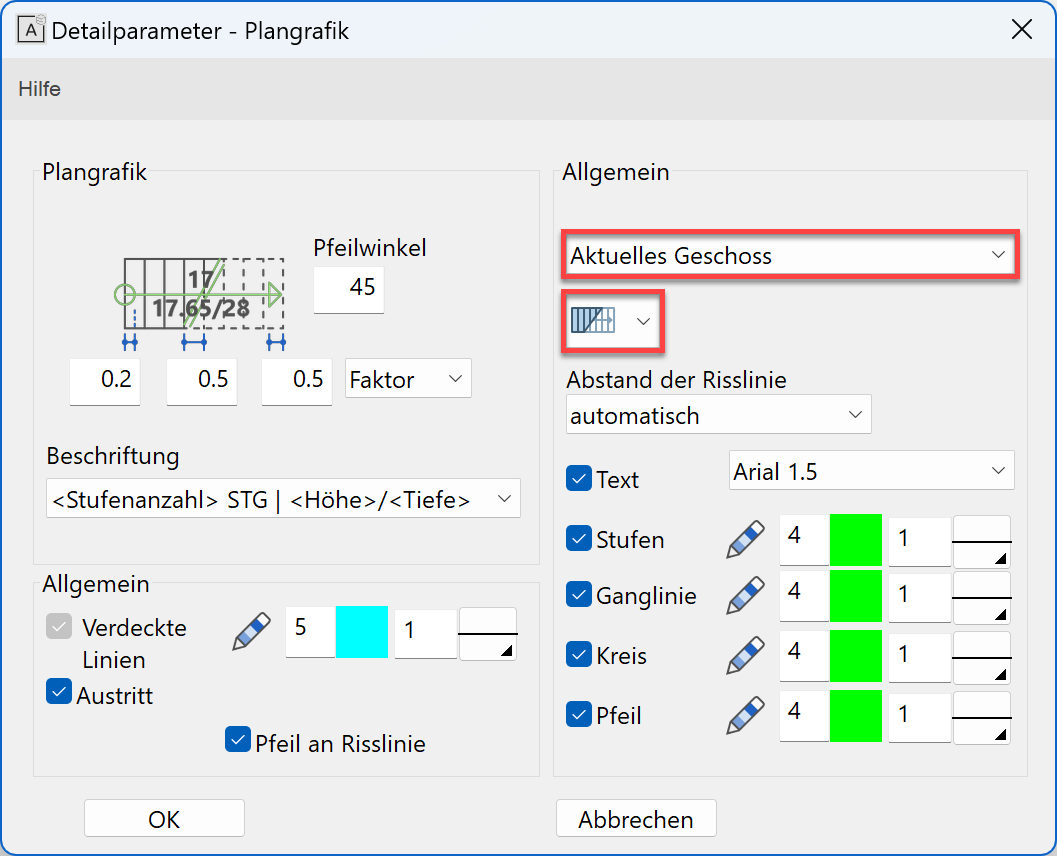

    Plangrafik - aktuelle Geschoss pen_
    018stair2-plan-active-storey
    Plangrafik - obere Geschoss pen_
    019stair2-plan-upper-storey

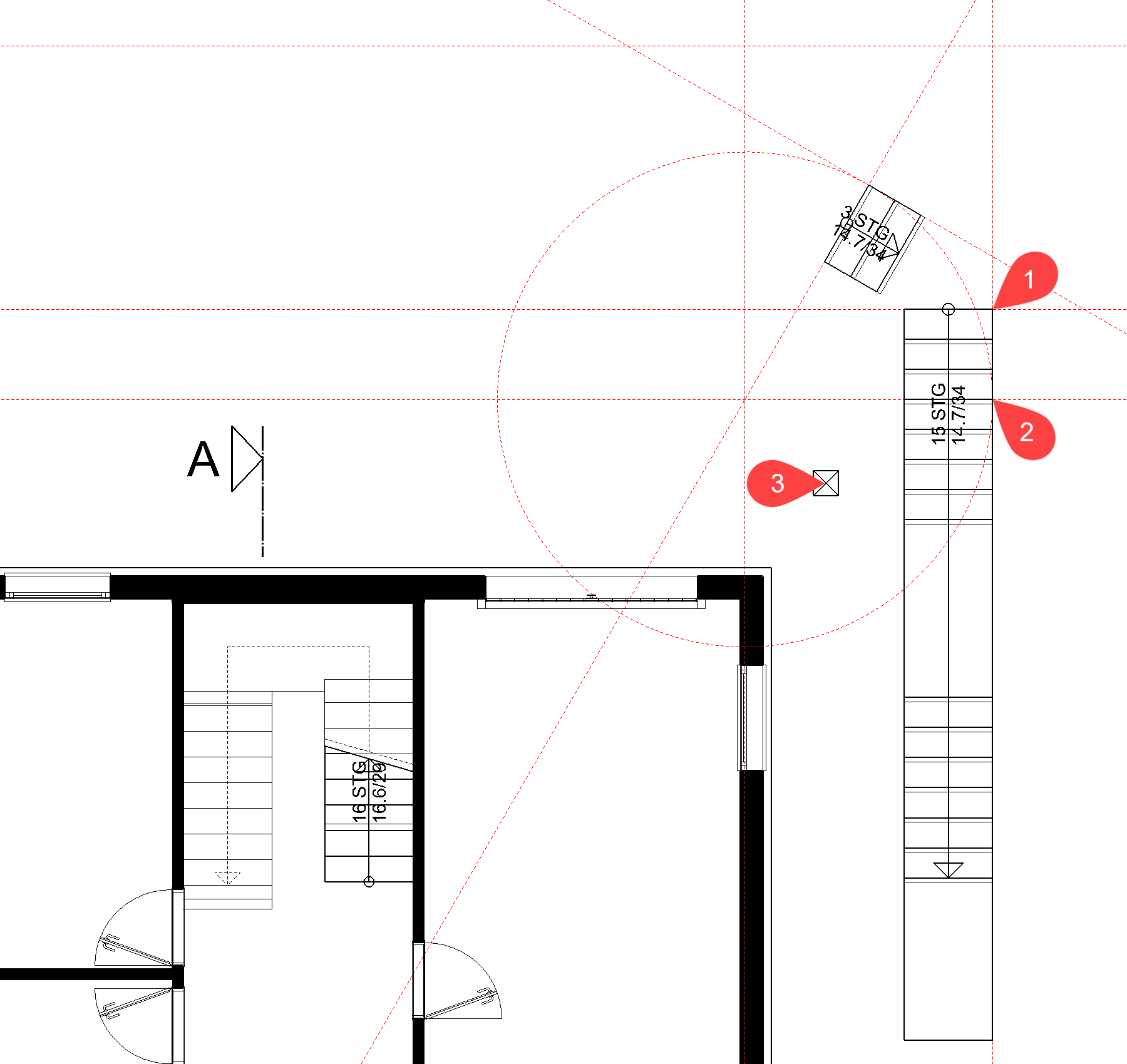

  39. Setzen Sie die Treppe mit den unten angegebenen Punkten P1, P2.
    020-place-stair2
  40. Geben Sie die Richtung der Treppe an > P3.
  41. Schliessen Sie die Treppenmaske.

Zwischenpodest (freier Boden)

Das Treppenpodest zwischen der ersten und zweiten Treppe wird mit einem Boden erstellt. Dieser Boden soll keinen Bezug zu Wänden haben und unabhängig von Geschossen auf einer bestimmten Kote liegen. Verwenden Sie für diese Spezifikation den freien Boden.

Höhenbezug freier Boden

floor_storeyref_free_

Workshop

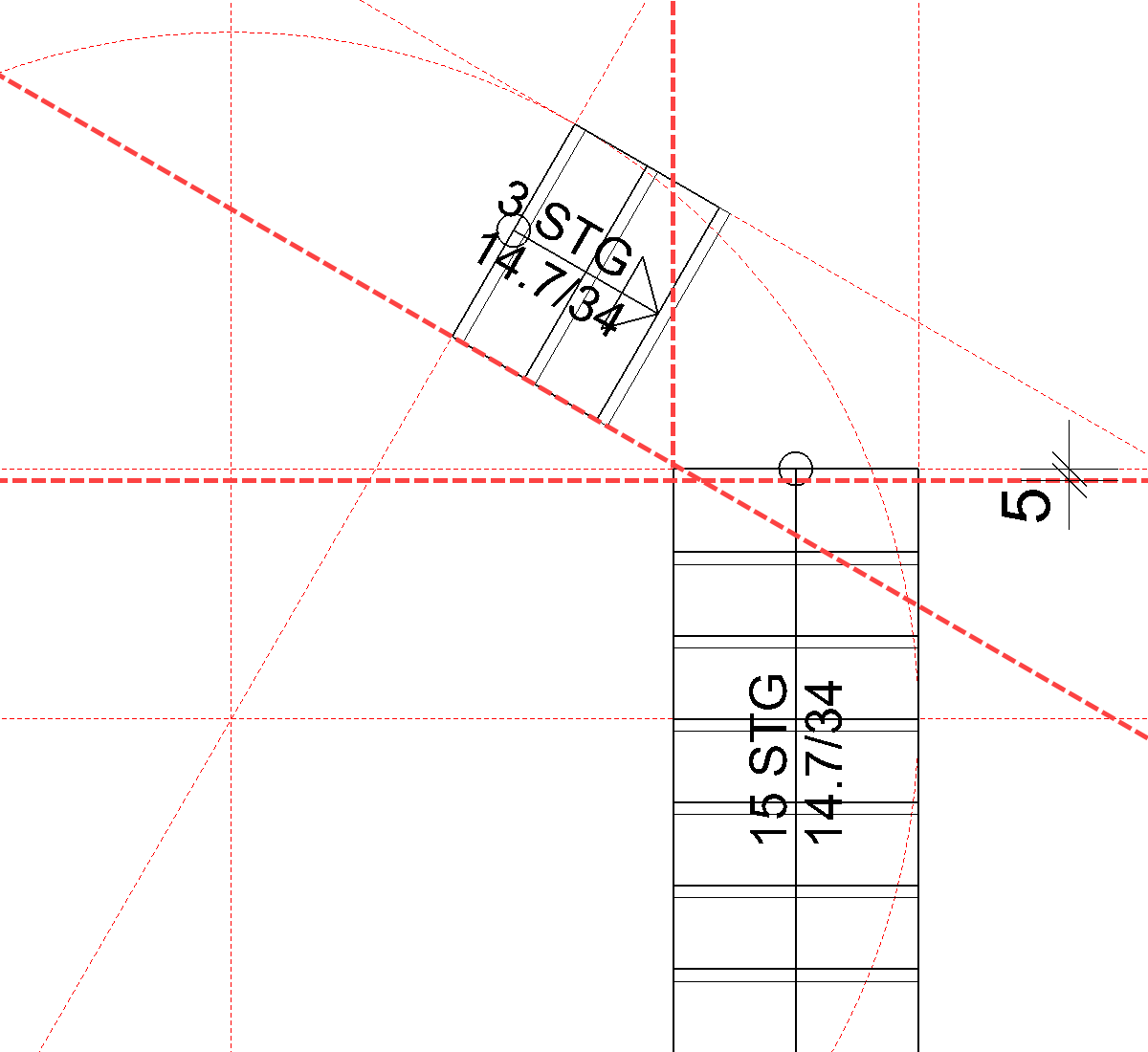

  1. Ergänzen Sie die Hilfslinien mit einer parallelen Hilfslinie im Abstand von 5 cm für die Überlappung sowie je eine parallele Hilfslinie im Abstand von 0 cm zu den Treppenaussenseiten.
    021-aux-line-grid-landing
    022draw-landing
  2. Wählen Sie die Funktion BODEN ERSTELLEN und ergänzen Sie die Werte in der Eigenschaftsleiste.
    023slab-settings
    Ändern Sie in der Parametermaske die Art des Bodens auf „Aussenplatte“.
  3. Zeichnen Sie die Kontur des Podests (siehe Bild oben).
    024finished-staircase
  4. Brechen sie die Funktion mit Esc ab.
