Ansichten erstellen

Grundriss-Ansichten erzeugen

Bisher haben Sie alle Funktionen im 3D-Modell ausgeführt. Die dazugehörenden Grundrisse, Ansichten und Schnitte können aus dem Modell erstellt werden.

Workshop

Generieren Sie die 2D Grundrisse.

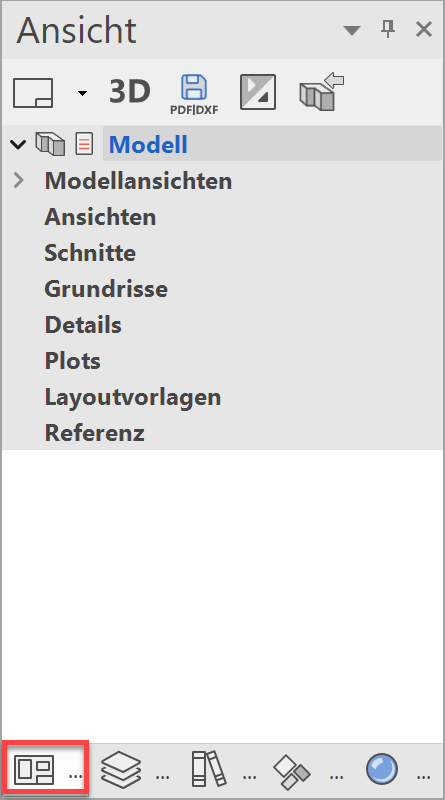

  1. Rufen Sie die Ansichtenverwaltung auf. Ist der Reiter der Ansichtenverwaltung nicht am Bildschirm sichtbar, kann diese über die Tastenkombination Ctrl+5 oder im Menü Ansicht > FENSTER > ANSICHTEN… aufgerufen werden.
    001views-manager

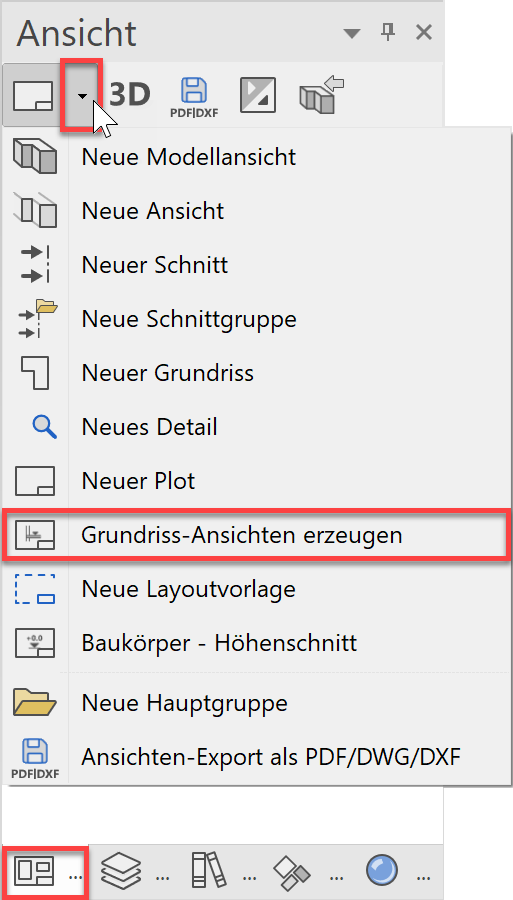

  2. Lassen Sie die Grundrisse mit der Funktion GRUNDRISS-ANSICHTEN ERZEUGEN erstellen.
    view_create_floor_plans_
    002generate-floor-plan-views

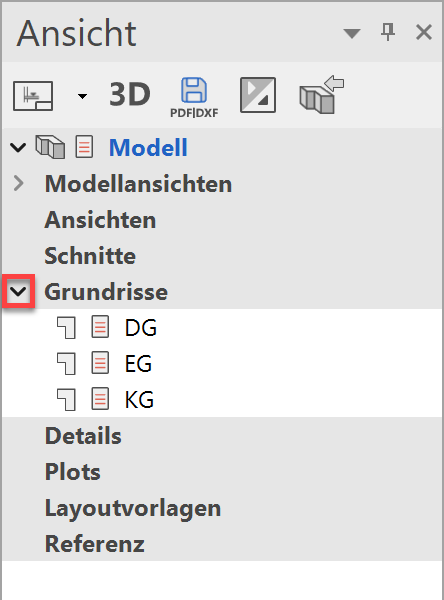

  3. Unter dem Titel "Planansichten" sind die Grundrisse aufgelistet.
    003floor-plans

Schnitt definieren

Beim Definieren des Schnitts müssen alle relevanten Geschosse sichtbar sein. Es können Geschosse oder einzelne Layer ausgeblendet werden.
Es kann zwischen einfacher, abgesetzter oder begrenzter Schnittführung gewählt werden.

Workshop

Erstellen Sie einen Querschnitt.

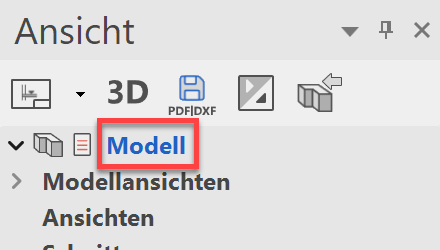

  1. Kontrollieren Sie, ob Sie aktuell in der Modellansicht stehen.
    004select-design-model

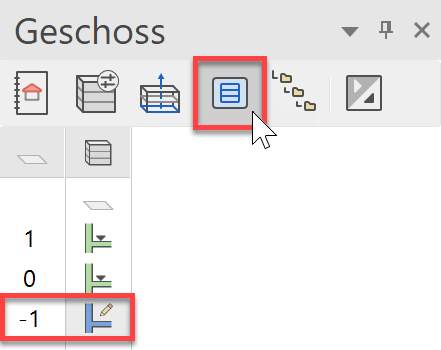

  2. Bauen Sie mit der Funktion AUFBAUEN alles auf und bestimmen Sie das Keller-geschoss als aktives Geschoss.
    005select-all-basement-active
  3. Erstellen Sie ein Hilfsliniengerüst, um die Schnittlinie präzise abzusetzen.

    Horizontal: Abstand von 160 cm von der Fundamentplatte auf beiden Seiten
    Vertikal:90 cm Abstand zur Wand im Treppenhaus
    006section-aux-lines

  4. Wählen Sie in der Ansichtenverwaltung die Funktion NEUER SCHNITT.
    007select-new-section

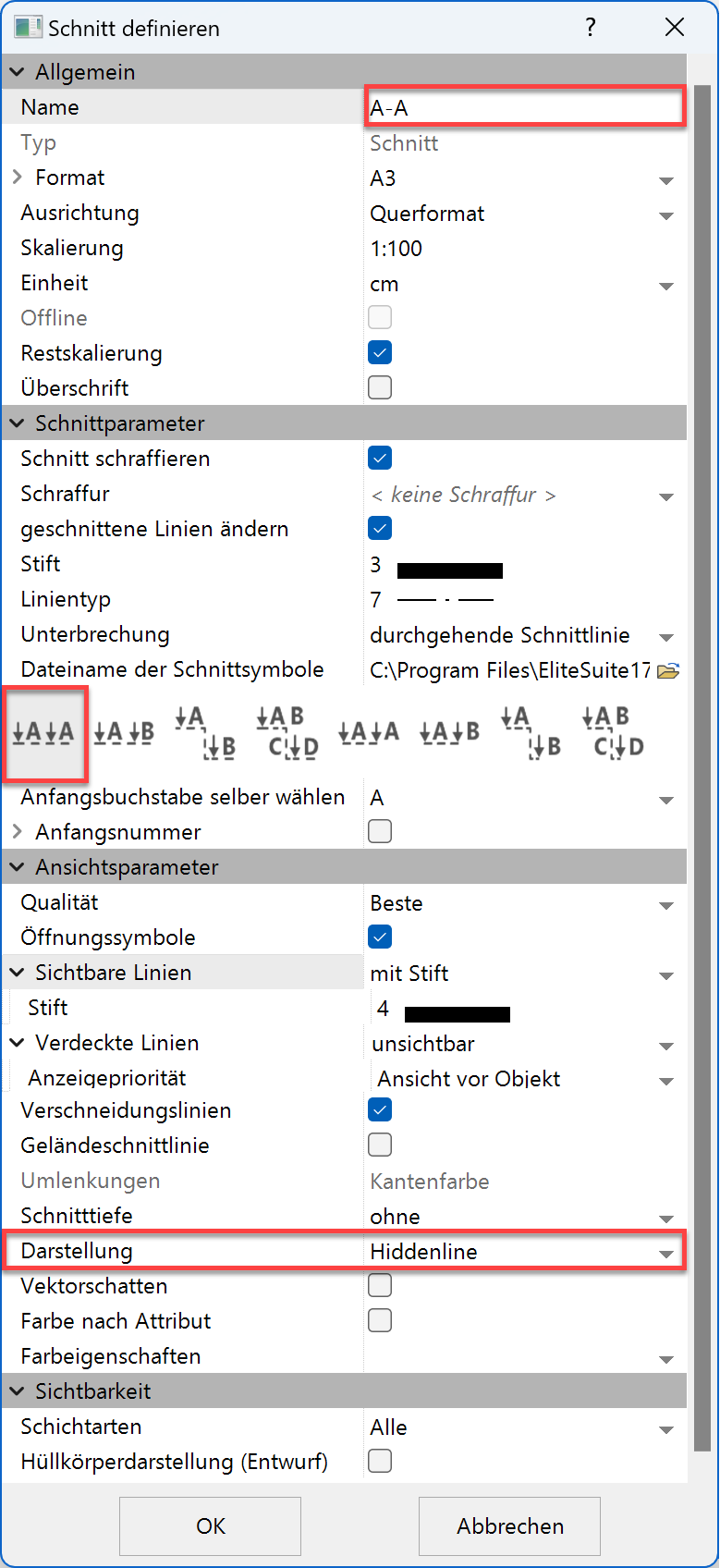

  5. Nehmen Sie die Einstellungen für den Schnitt vor.
    008define-section-parameters
  6. Geben Sie die Punkte P1 und P2 für die Schnittführung an.
    Rechte Maustaste
    009auto-snap

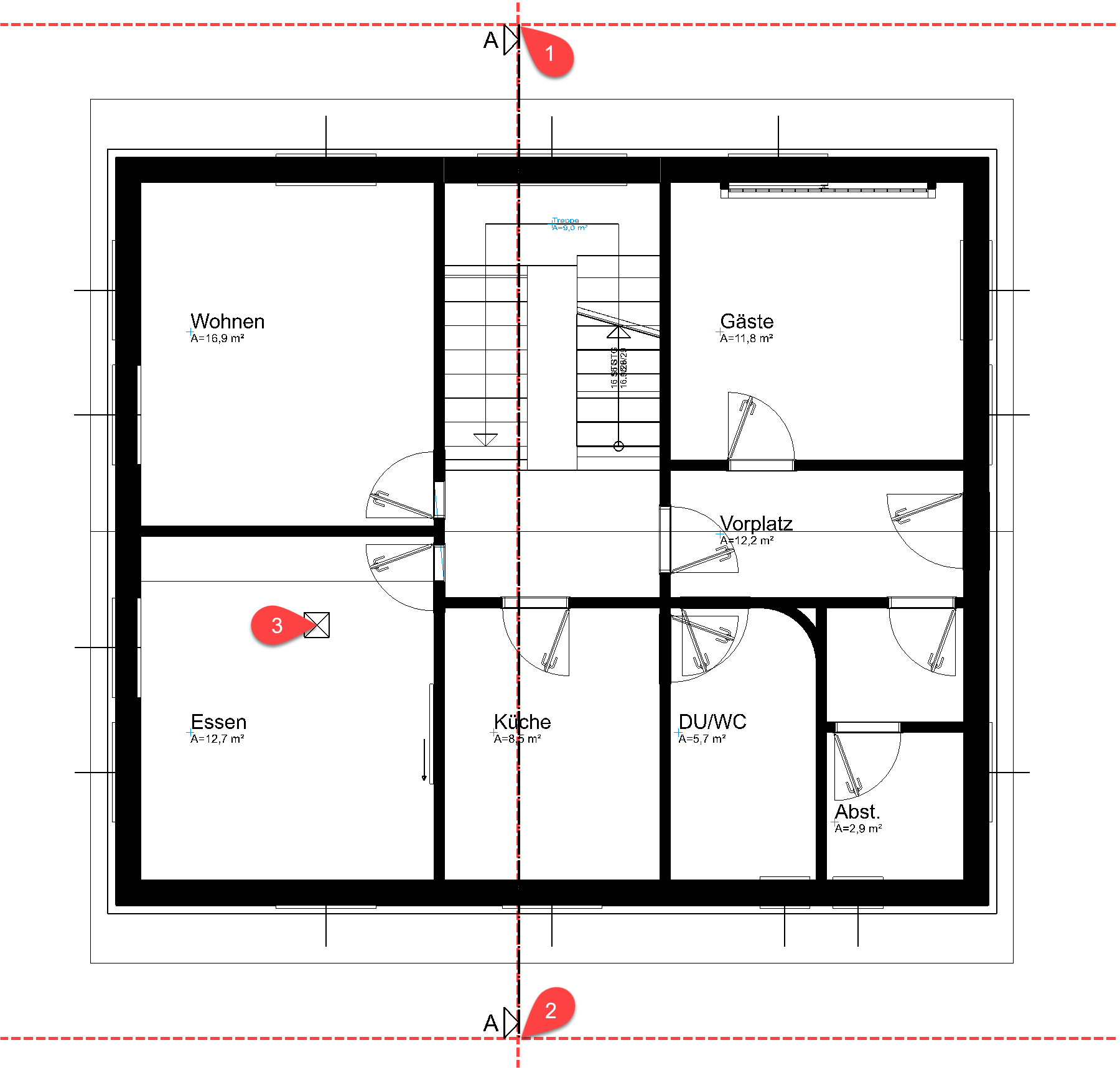

    Die letzte Eingabe bestimmt die Richtung des Schnitts > P3.
    010specify-section
  7. Löschen Sie die Hilfslinien.
    Tipp

    Legen Sie den Schnitt nicht exakt in den Giebel eines Satteldaches, sondern setzen Sie ihn ein wenig ab.

    Das Schnittsymbol mit der Schnittlinie ist für das CAD sehr wichtig. Beim Aktualisieren eines Schnitts wird auf die Schnittlinie zurückgegriffen. Die Schnittlinie kann im Modell verschoben werden, um auf eine Änderung im Grundriss reagieren zu können. Was Sie nicht dürfen, ist die Schnittlinie aus dem Plan zu löschen, da sonst die Schnittansicht keine Referenz zum Modell mehr hat.

    Die Schnittlinie soll unterbrochen dargestellt werden.

  8. Schnittlinie wählen.
  9. In der Eigenschaftsleiste die Option unterbrochene Schnittlinie wählen.
    011section-line-prop-bar
  10. Brechen Sie die Funktion ab.

    Die Schnittlinie ist nur im aktuellen Geschoss, kopieren Sie das Symbol in die oberen Geschosse.

  11. Markieren Sie die Schnittlinie.

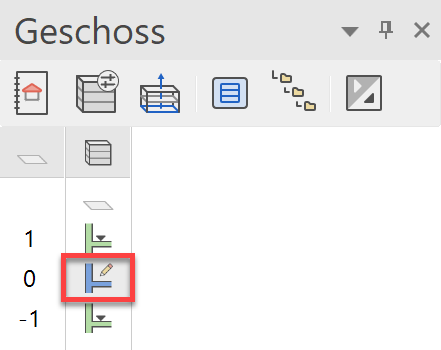

  12. Bestimmen Sie das Erdgeschoss als "aktuell".
    012select-all-gf-active
  13. Starten Sie die Funktion IN AKTUELLES GESCHOSS KOPIEREN.
    copy_to_act_storey_

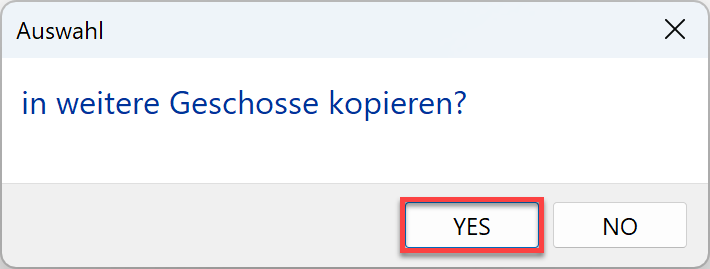

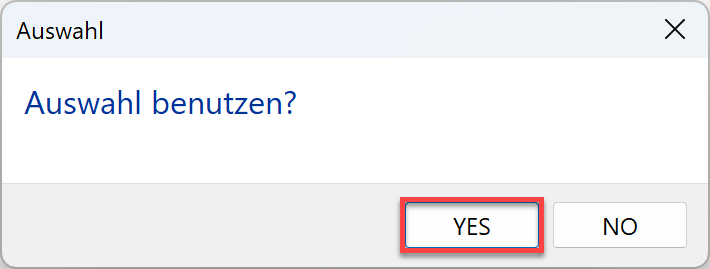

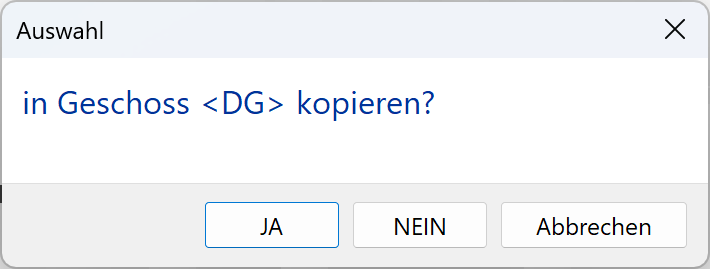

  14. Bestätigen Sie die folgenden drei Dialogfenster mit yes.
    042use-selection-dialog
    043copy-to-other-storys-dialog
    015confirm-tf-copy
    Das Schnittsymbol befindet sich nun in allen 3 Geschossen.

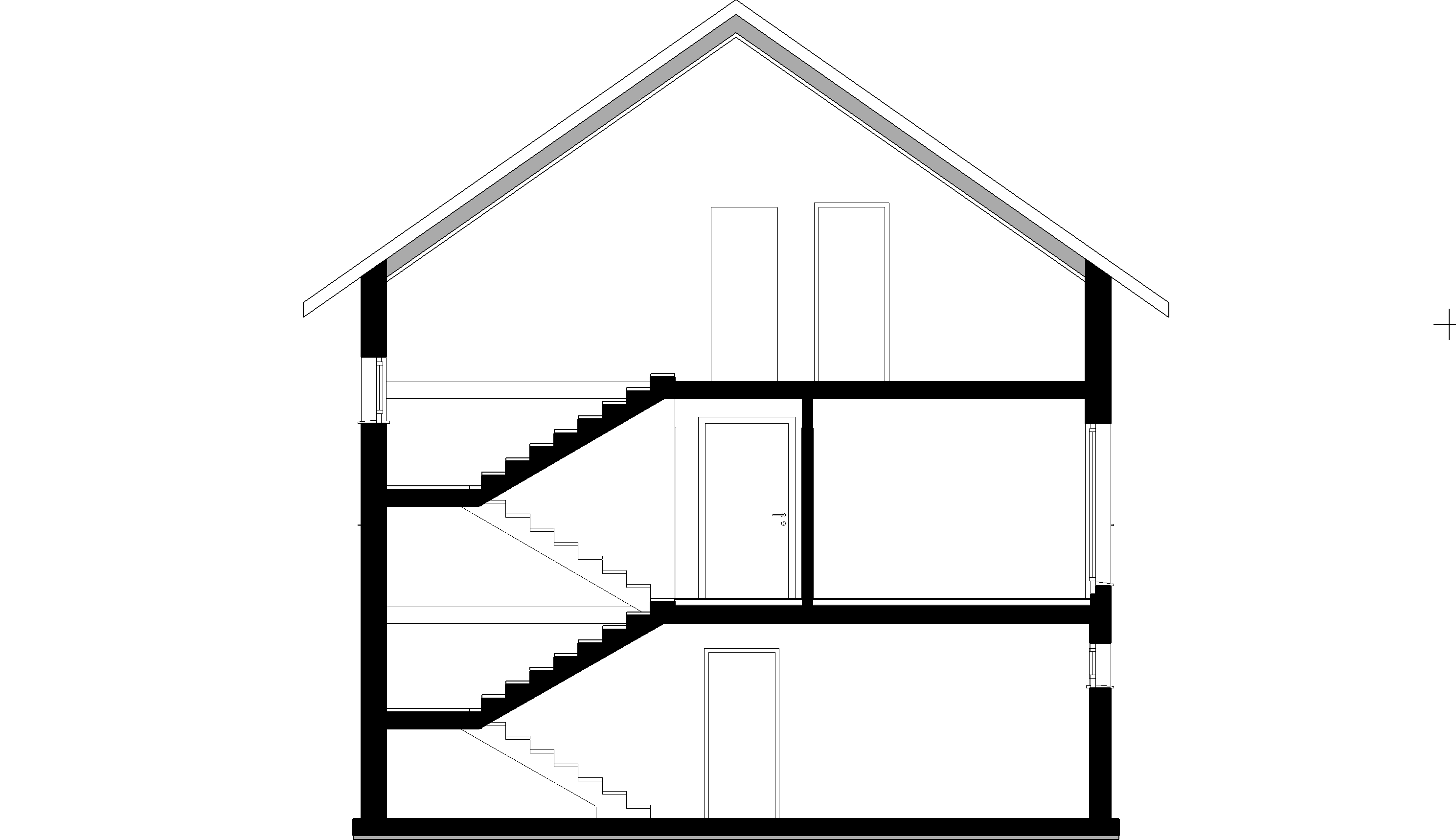

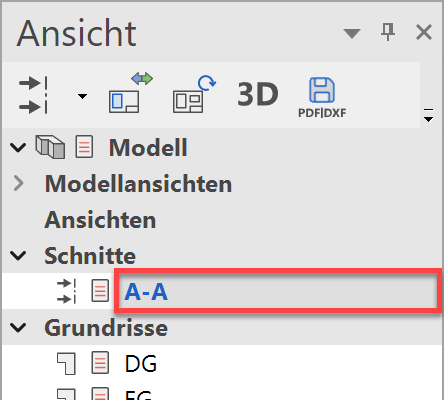

  15. Wählen Sie in der Ansichtenverwaltung den Schnitt A-A.
    016select-section 017sample-section
    Der Fertigboden wird im Keller- und im Dachgeschoss nicht dargestellt, weil in diesen Geschossen die Raumbeschriftungen noch nicht gesetzt sind.
Tipp

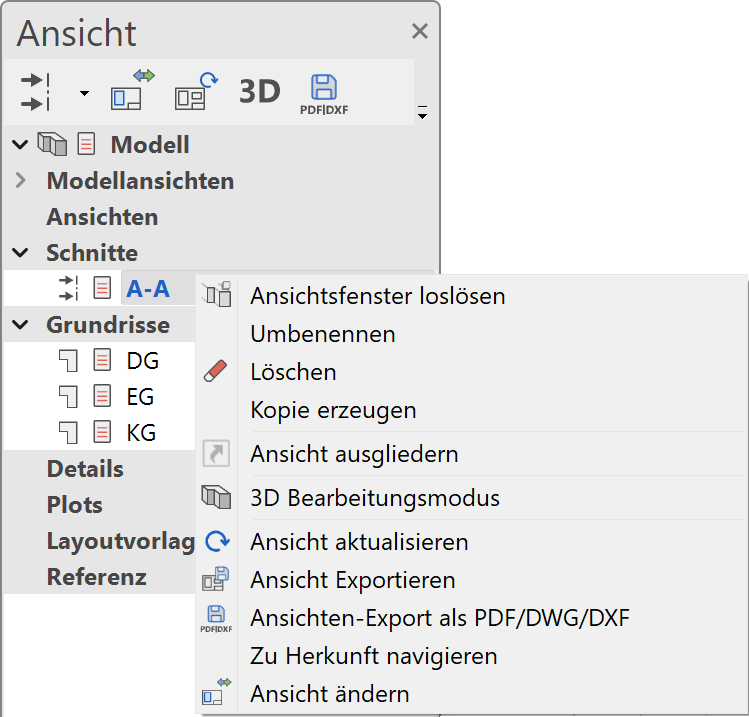

Mit einem Rechtsklick in der Ansichtenverwaltung auf einen Titel oder eine Ansicht erscheinen Unterfunktionen.
Die Funktion ANSICHT LÖSCHEN löscht die jeweils auf dem Bildschirm sichtbare Ansicht.
018delete-view

Ansicht definieren

Eine Ansicht wird aus dem Modell oder einer Modellansicht heraus erzeugt. Der aktuelle 3D-Blickwinkel auf das Modell wird als Hiddenline (Sichtbare Linien) in 2D-Form in einer Ansicht abgebildet.

Workshop

Sie werden eine Süd- und eine Westansicht erzeugen.

  1. Es stehen Standard-Modellansichten zur Verfügung, die das Modell automatisch in die richtige Lage drehen, um die Fassadenansichten zu berechnen.

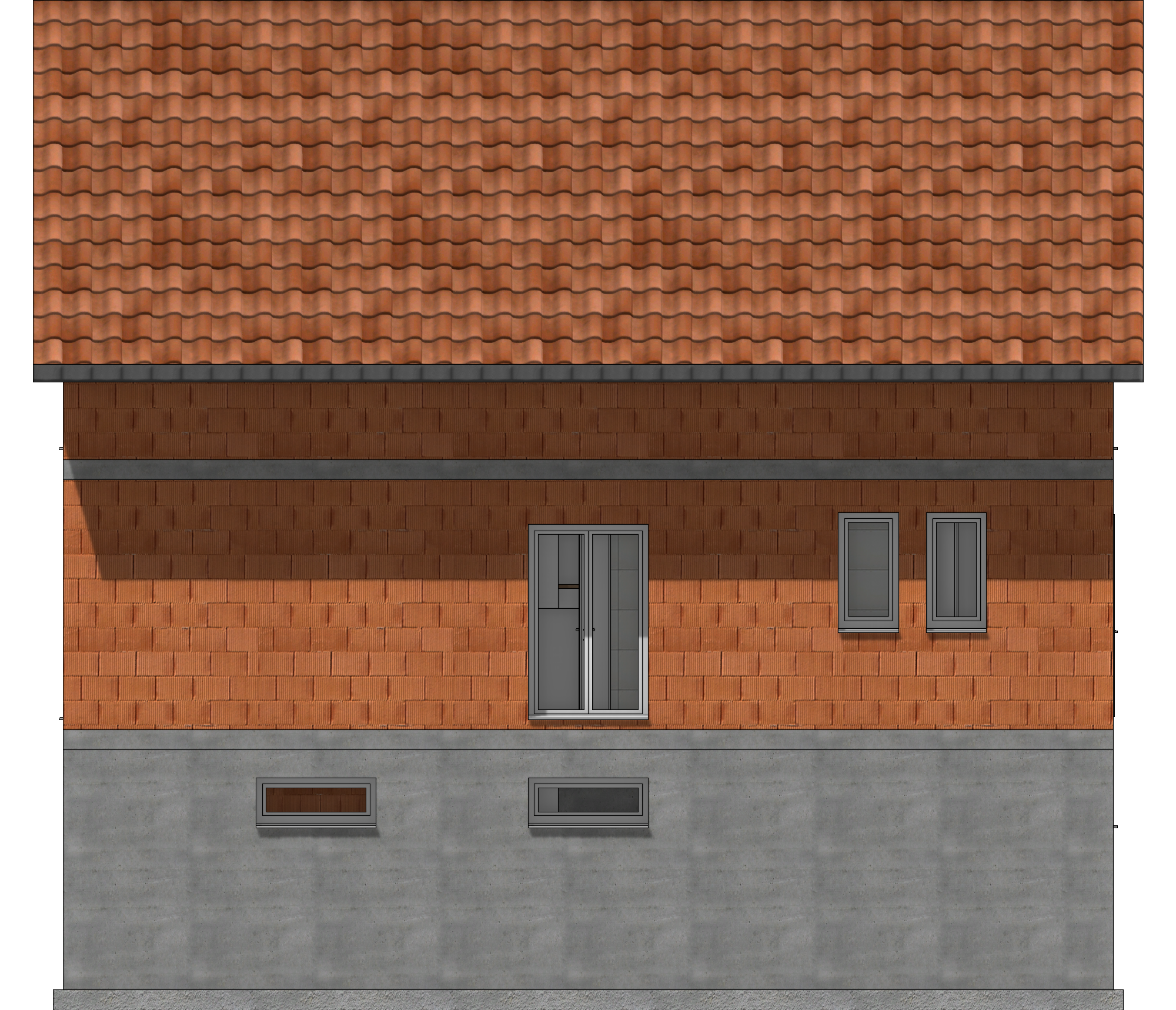

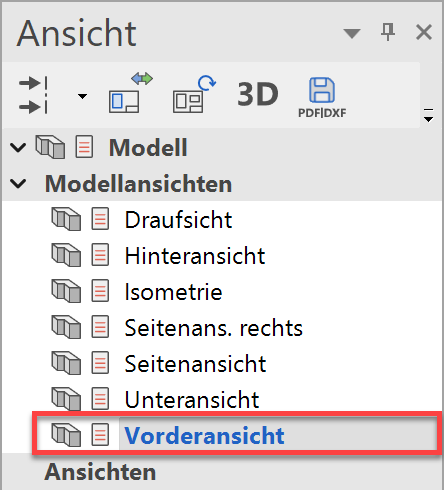

    Wählen Sie in der Ansichtenverwaltung unter den Modellansichten die Vorderansicht.
    019select-front-view 020front-view

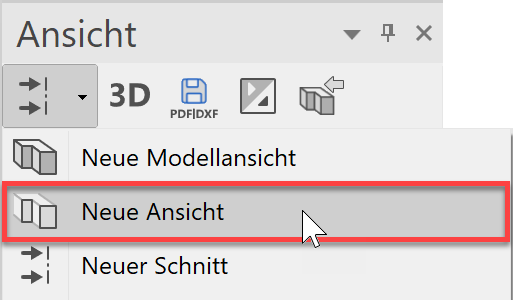

  2. Wählen Sie in der Ansichtenverwaltung die Funktion NEUE ANSICHT.
    021new-view

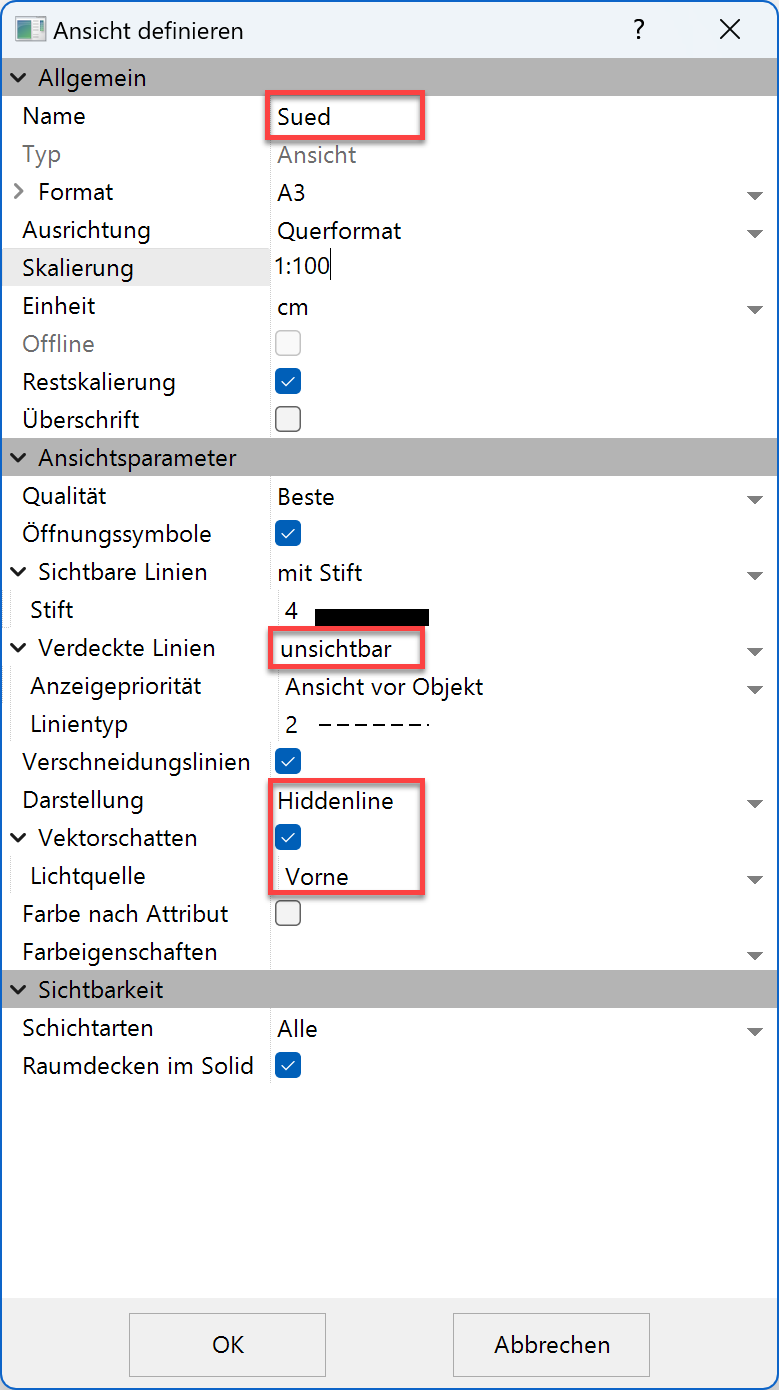

  3. Benennen Sie die Ansicht mit Sued und nehmen die restlichen Einstellungen vor.
    022south-view-parameters
    Die Ansicht wird berechnet.

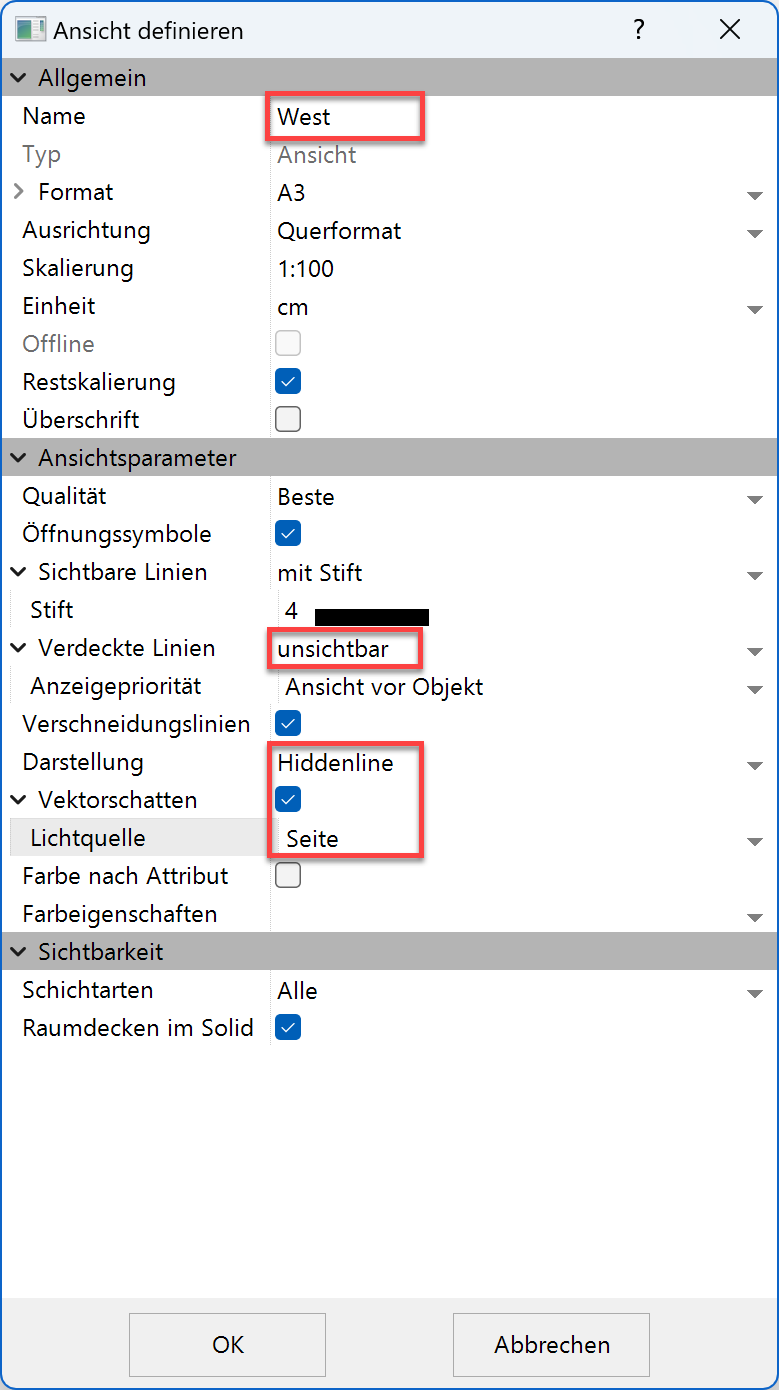

  4. Erzeugen Sie die Westansicht.
    Wählen Sie in der Ansichtenverwaltung unter Modellansichten die Seitenansicht und definieren eine neue Ansicht mit dem Namen West. Beim Vektorschatten verwenden Sie die Lichtquelle Seite.
    023west-view-parameters

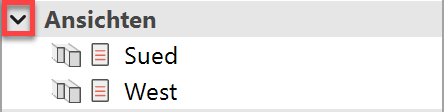

  5. Die beiden erzeugten Ansichten sind unter den Ansichten aufgelistet.
    024views-list

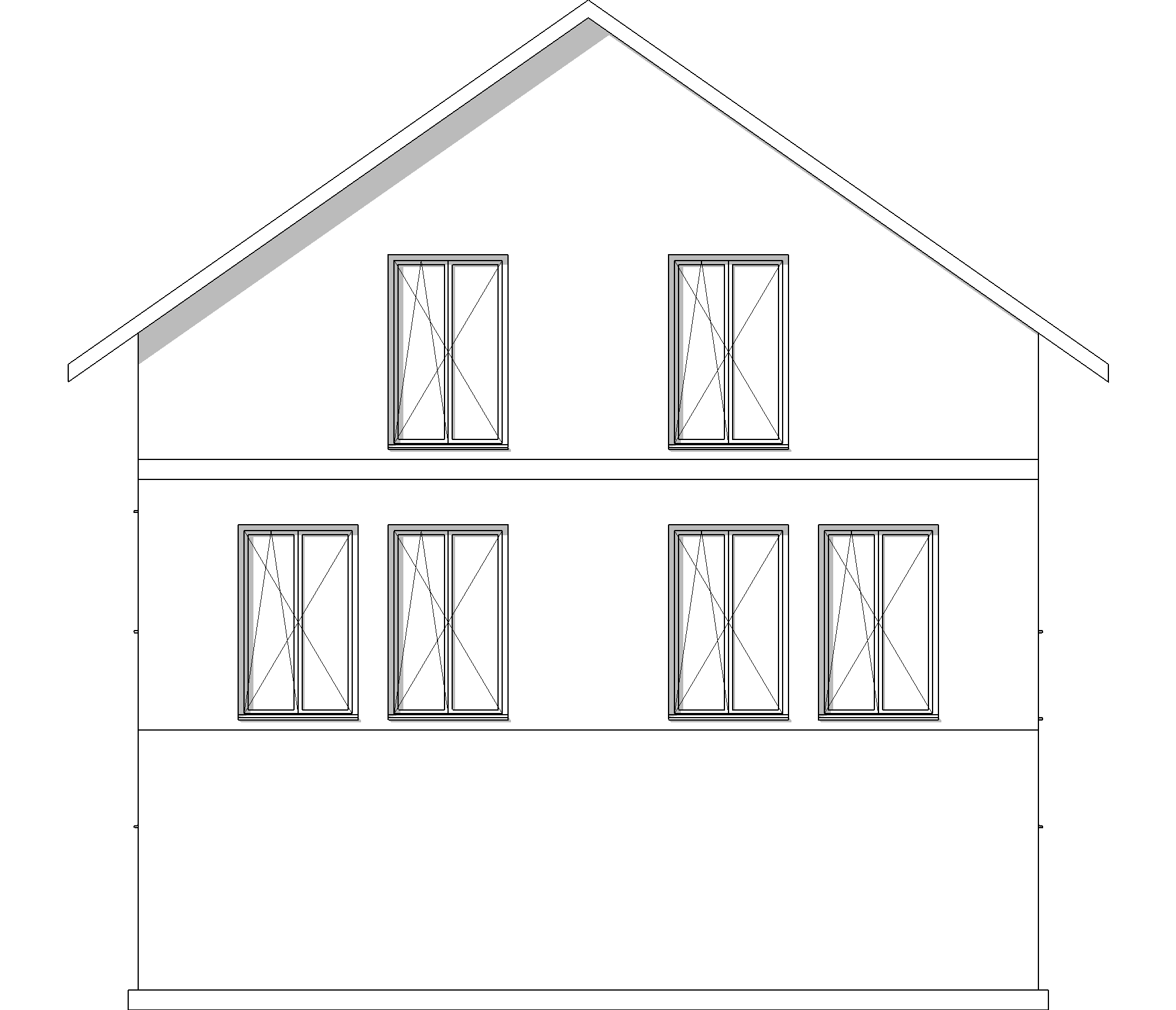

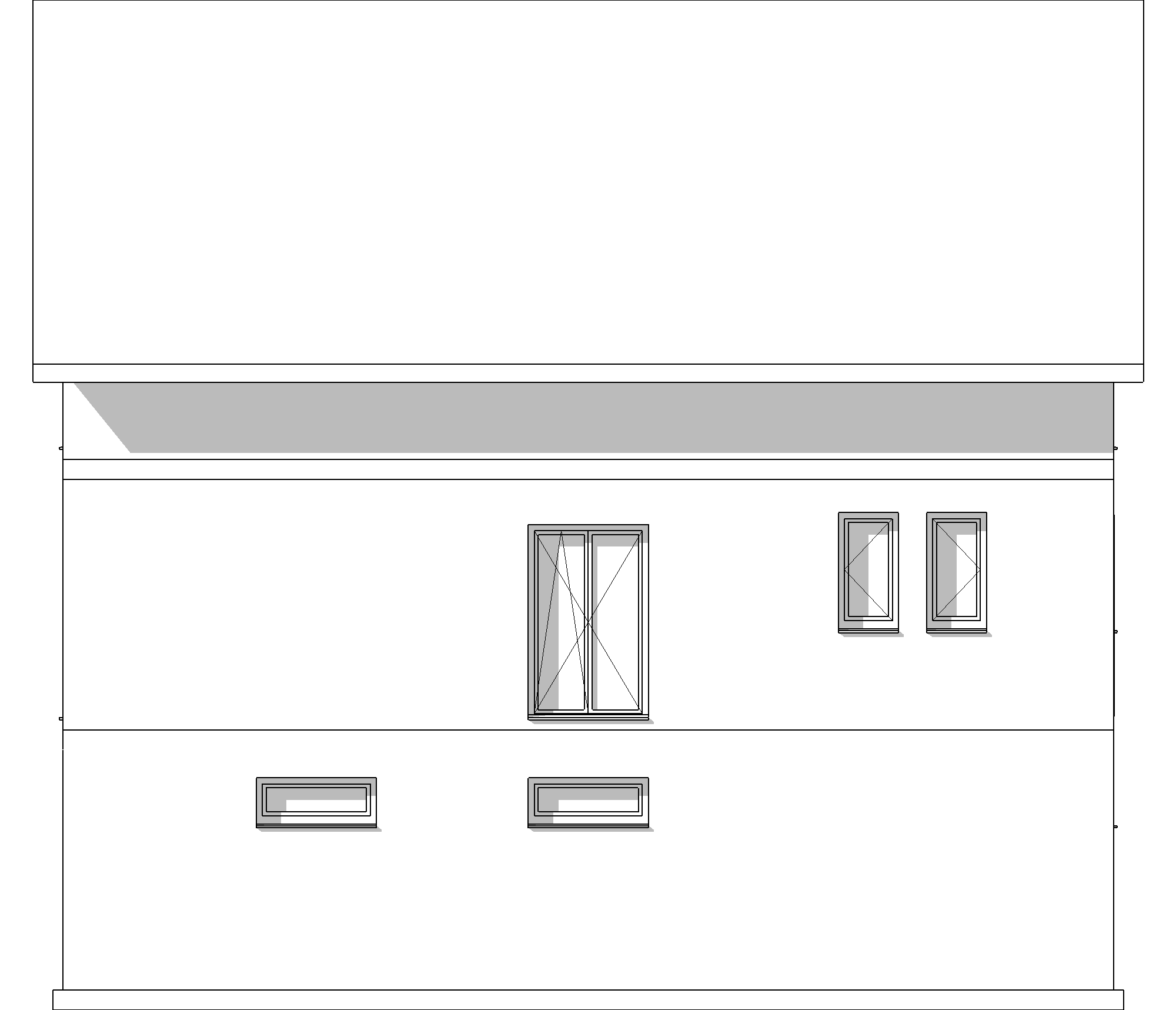

    Südansicht Westansicht
    025south-view 026west-view

    Bei aktivierter Option Öffnungssymbole beim Ansichten definieren werden diese in der Ansicht dargestellt.
