Ansicht mit Renderbild

Gerechnete 2D-Ansichten von Ihrem Modell können auch mit Renderbildern hinterlegt werden.

Workshop

1. Wählen Sie in der Ansichtenverwaltung unter Modellansichten die "Vorderansicht".


2. In der Layerverwaltung den Layer "Umgebung" unsichtbar schalten.

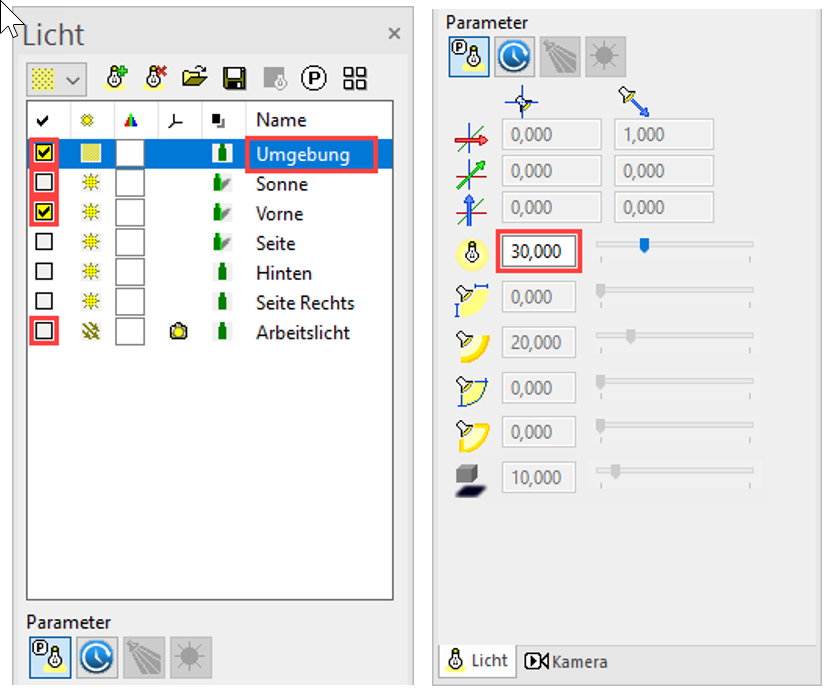

3. Parameter Licht öffnen, "Arbeitslicht" und "Sonne" deaktivieren, "Vorne" aktivieren und bei dem Umgebungslicht die Intensität auf 30 stellen. Maske mit schliessen.


4. Neue Ansicht erstellen.

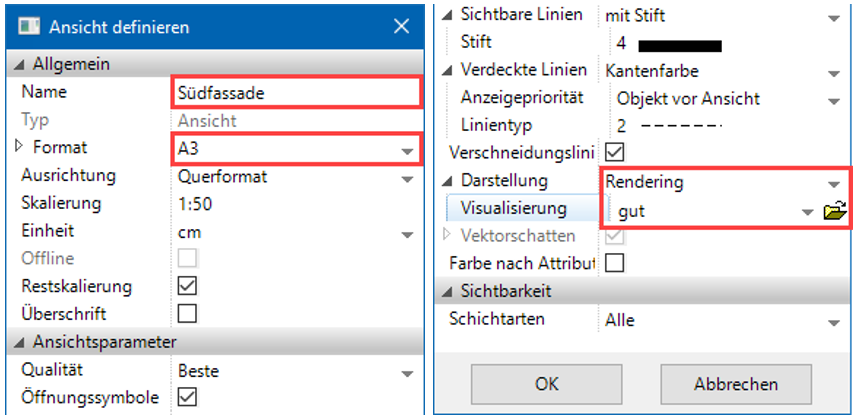

5. Folgende Einstellungen vornehmen.

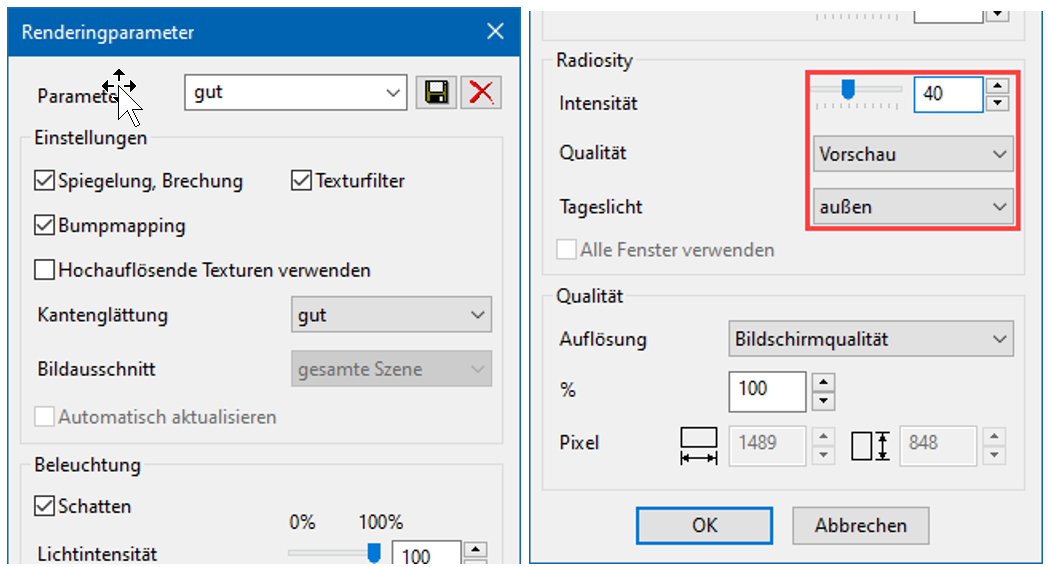

6. Anschliessend in derselben Maske die Renderparameter öffnen, folgende Einstellungen vornehmen und die Maske mit schliessen.


7. Hauptmaske auch mit schliessen. Die Ansicht wird berechnet.
8. Ansicht "Südfassade" auf den Bildschirm laden.

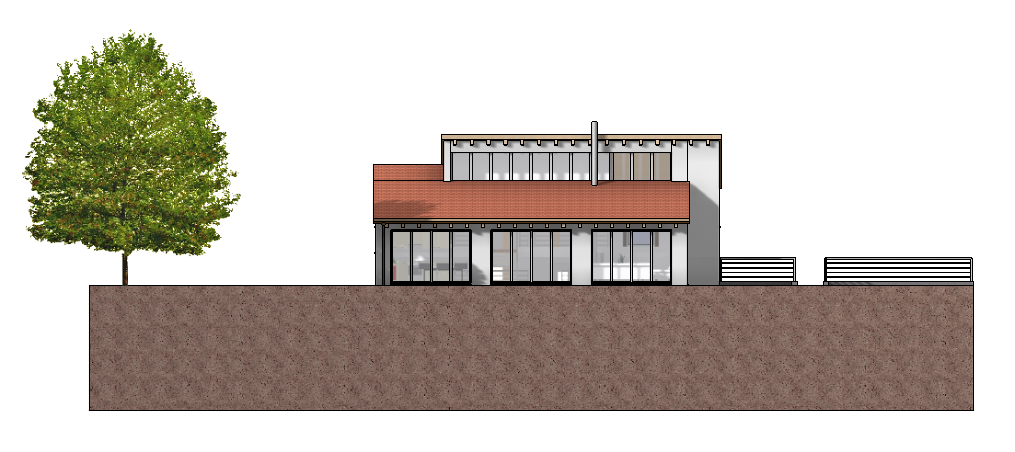

Südfassade

Die Ansicht könnte weiterhin mit 2D Bibliotheksteilen ergänzt werden.  

Erklärung

Darstellung

Mit diesem Schalter kann bestimmt werden, ob für die Ansicht zusätzlich zu den Linien noch ein Solidbild oder ein Renderbild hinterlegt wird oder nicht.

Hiddenline Es werden nur Linien dargestellt.

Solid Die Liniendarstellung wird mit den Farbflächen hinterlegt.

Rendering Die Liniendarstellung wird mit dem Renderbild hinterlegt.
