Aussenvermassung

Der Grundriss kann jetzt mit den verschiedenen Optionen der Architekturvermassung vermasst werden. Ob im Modell oder in der Planansicht vermasst wird, spielt keine Rolle. Im Modell muss das jeweils richtige Geschoss aktiv sein. Vermassungen können wie Bauteile ins aktuelle Geschoss kopiert werden.

Workshop

  1. Bereiten Sie die Position der Aussenvermassung mit Hilfslinien vor.
    aux_line_parallel_

    Erstellen Sie Hilfslinien mit dem Abstand 300 cm zu den Wänden.

  2. Klicken Sie auf die Funktion KETTENMASS.
    dim_type_chain_hor_

    Wechseln Sie zum Parametersatz 1.
    001parameter-group-1

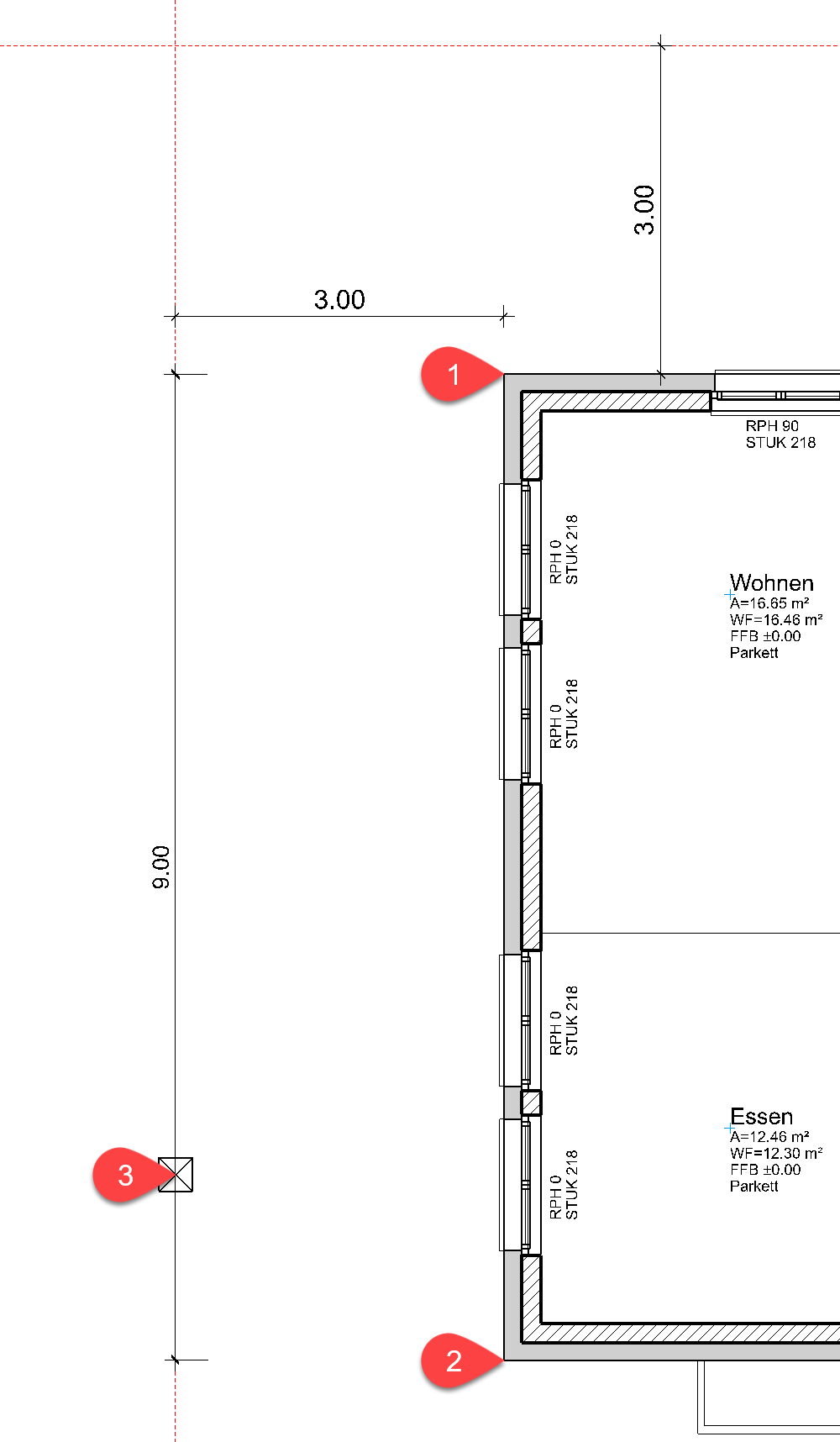

  3. Erstellen Sie das vertikale Hauptmass. Setzen Sie die beiden Masspunkte P1, P2, dann setzen Sie die Position der Masskette P3.
    002apply-dim-group1
  4. Um eine neue Masskette zu starten, muss entweder die Funktion KETTENMASS neu gestartet werden oder Sie wählen in der Eigenschaftsleiste die Funktion AUTOMATISCH.
    003start-new-dim-chain

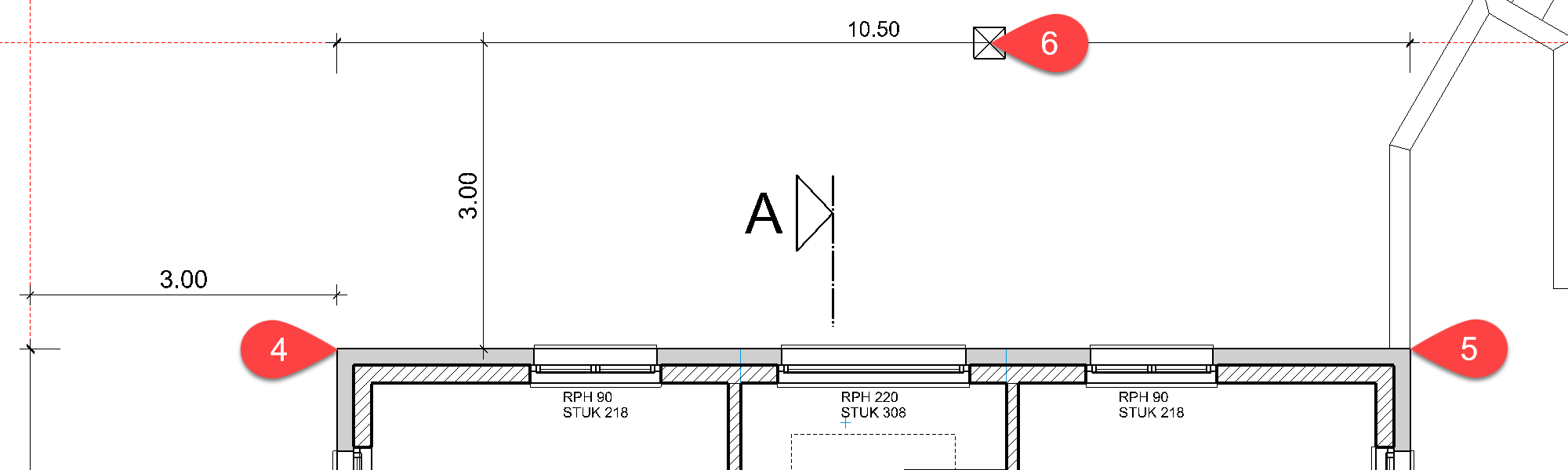

  5. Erstellen Sie das horizontale Hauptmass. Setzen Sie die beiden Masspunkte P4, P5, dann setzen Sie die Position der Masskette fest P6.
    004apply-width-dims
  6. Starten Sie eine neue Masskette.
    dim_mode_auto_
  7. Wechseln Sie zur PARAMETERGRUPPE 2 . Öffnen Sie in den Zusatzfunktionen die PARAMETER FÜR ÖFFNUNGSVERMASSUNG. In den Einstellungen können Sie die gewünschten Optionen für die zu vermassenden Punkte bestimmen.
    005parameter-group-2
    006opening-dim-parameters
  8. Wählen Sie in den Zusatzfunktionen die ÖFFNUNGSVERMASSUNG.
    007opening-dims
  9. Die Öffnungsvermassung besteht aus einer Referenzlinie, die durch den Start- und Endpunkt definiert wird, und der Position der Masskette. Das Programm sucht automatisch alle Öffnungen auf dieser Referenzlinie und vermasst diese. Die Referenzlinie muss auf der Aussen- oder Innenseite der Wand liegen.
    Geben Sie die Punkte P7 und P8 für die Referenzlinie an und klicken Sie für die Position auf den Text des Hauptmasses P9.

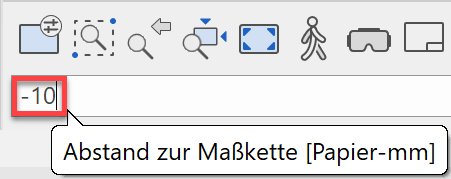

    In der Eingabezeile geben Sie den Abstand zum Hauptmass an. Nach unten und nach links ist der Abstand negativ.
    008opening-dim-in-plan
    009opening-dim-input
  10. Starten Sie eine neue Masskette und wählen Sie erneut die Öffnungsvermassung. Die Zusatzfunktionen müssen für jede Masskette neu gewählt werden.
    006opening-dim-parameters

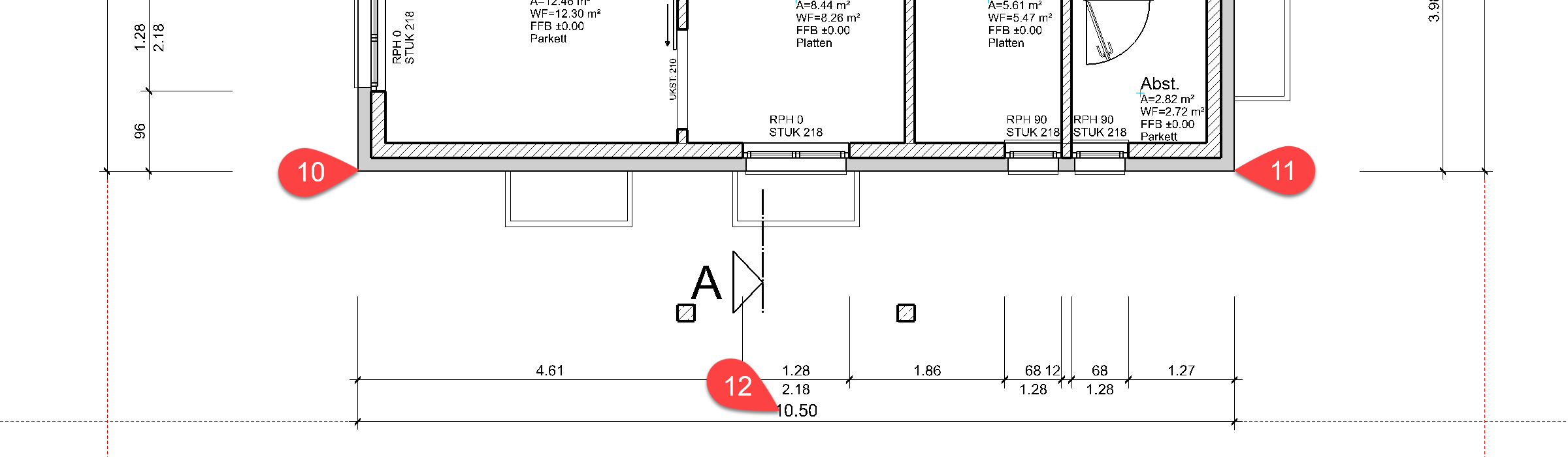

  11. Geben Sie die Punkte P10 und P11 für die Referenzlinie an Für die Position klicken Sie auf den Text des Hauptmasses P12 und geben Sie den Abstand 10 ein.
    010opening-dim-in-plan2
    011opening-dim-input2

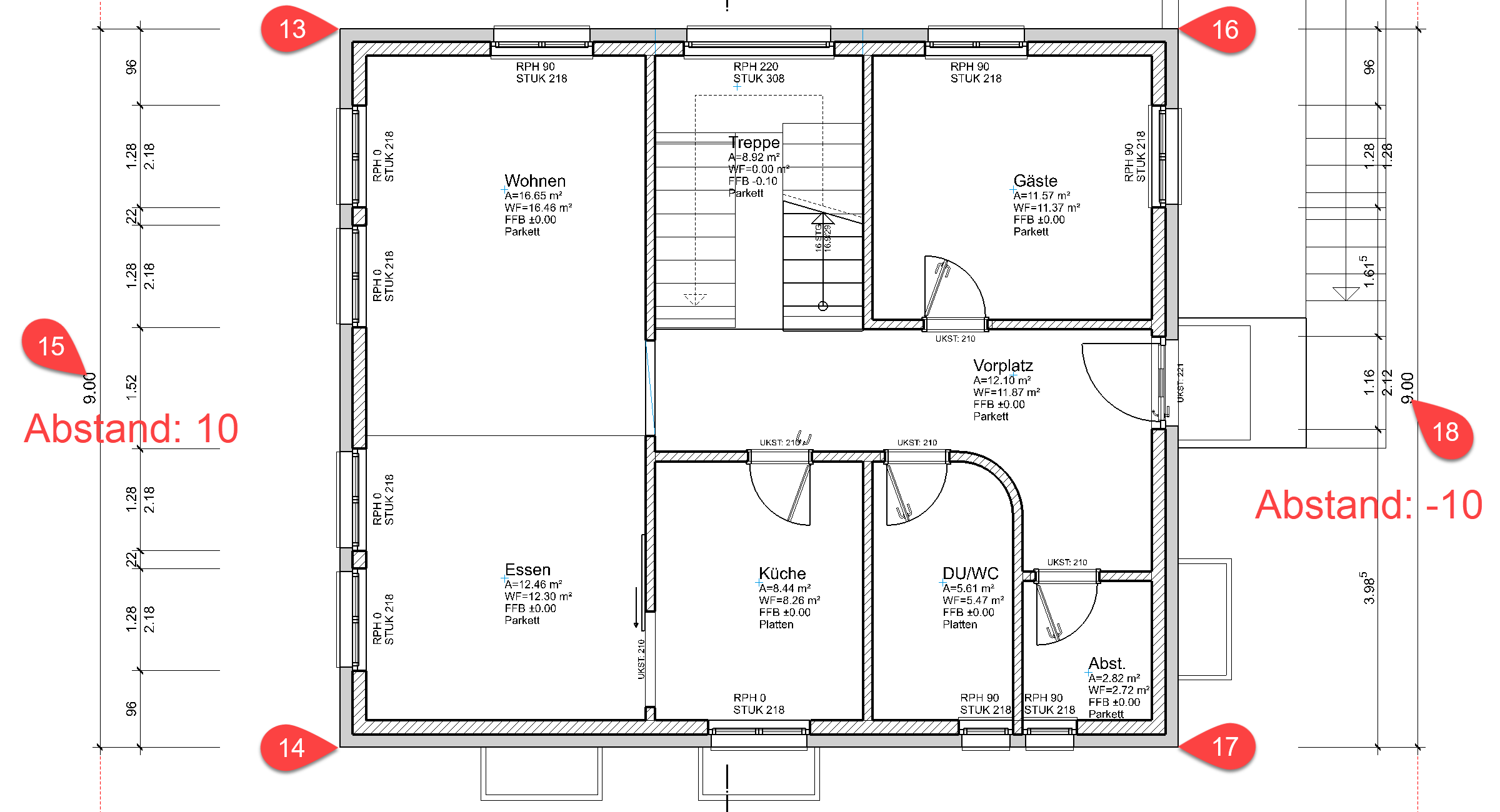

  12. Erzeugen Sie die Nebenmasse für die beiden vertikalen Hauptmasse. P13-P18
    012opening-dim-in-plan3

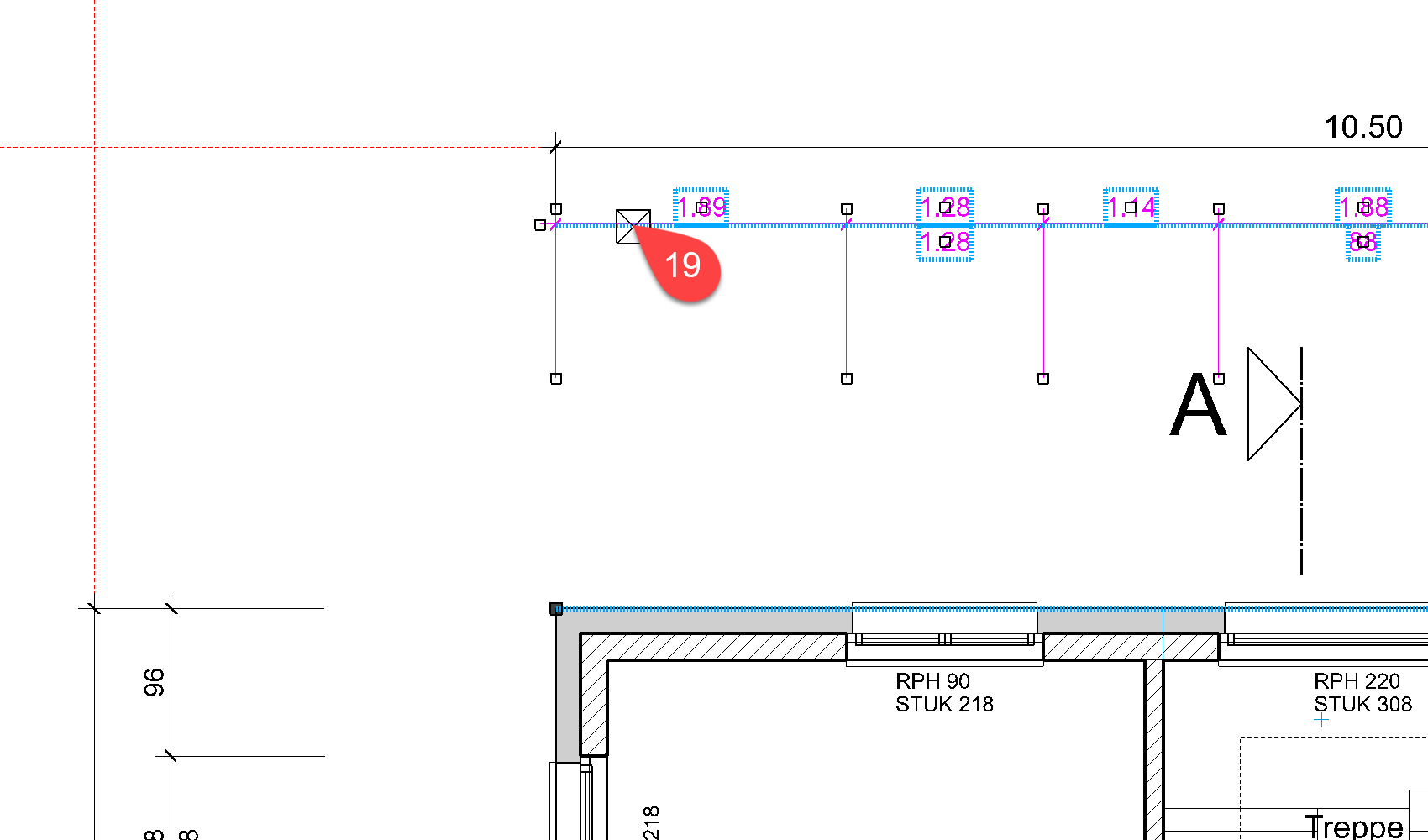

  13. Ergänzen Sie die Vermassung mit der rohen Aussenwandkante. Markieren Sie die Masskette. P19
    013select-dim-line

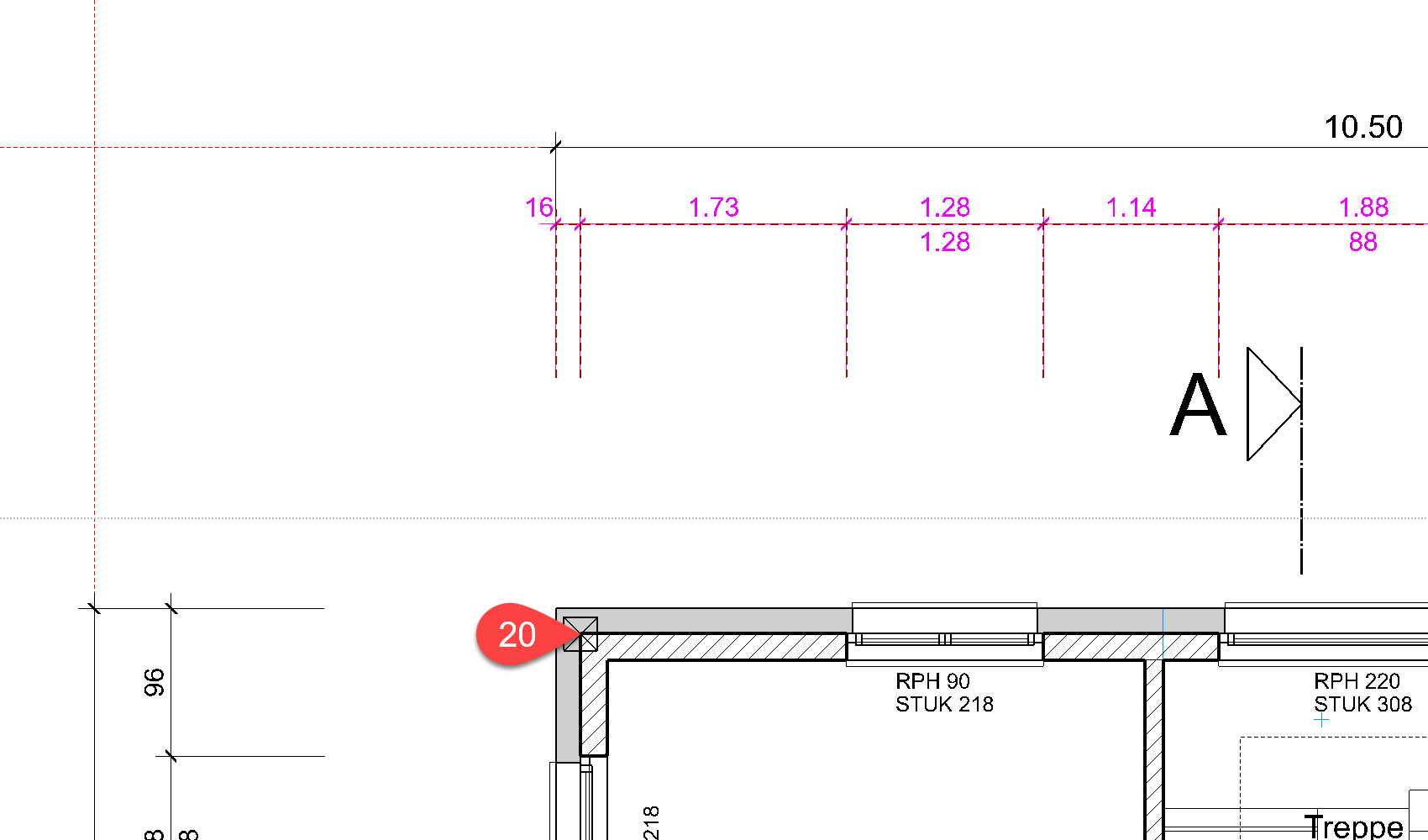

  14. Wählen Sie die Funktion MASSPUNKT DEFINIEREN in der Eigenschaftsleiste und ergänzen Sie die Masskette mit der rohen Wandaussenkante P20.
    014select-define-measuring-point
    015define-measuring-point
  15. Brechen Sie die Funktion mit Esc ab.
  16. Ergänzen Sie die Vermassung mit einem Einzelmass für den Fensteranschlag. Starten Sie eine neue Vermassung.
    dim_type_chain_hor_

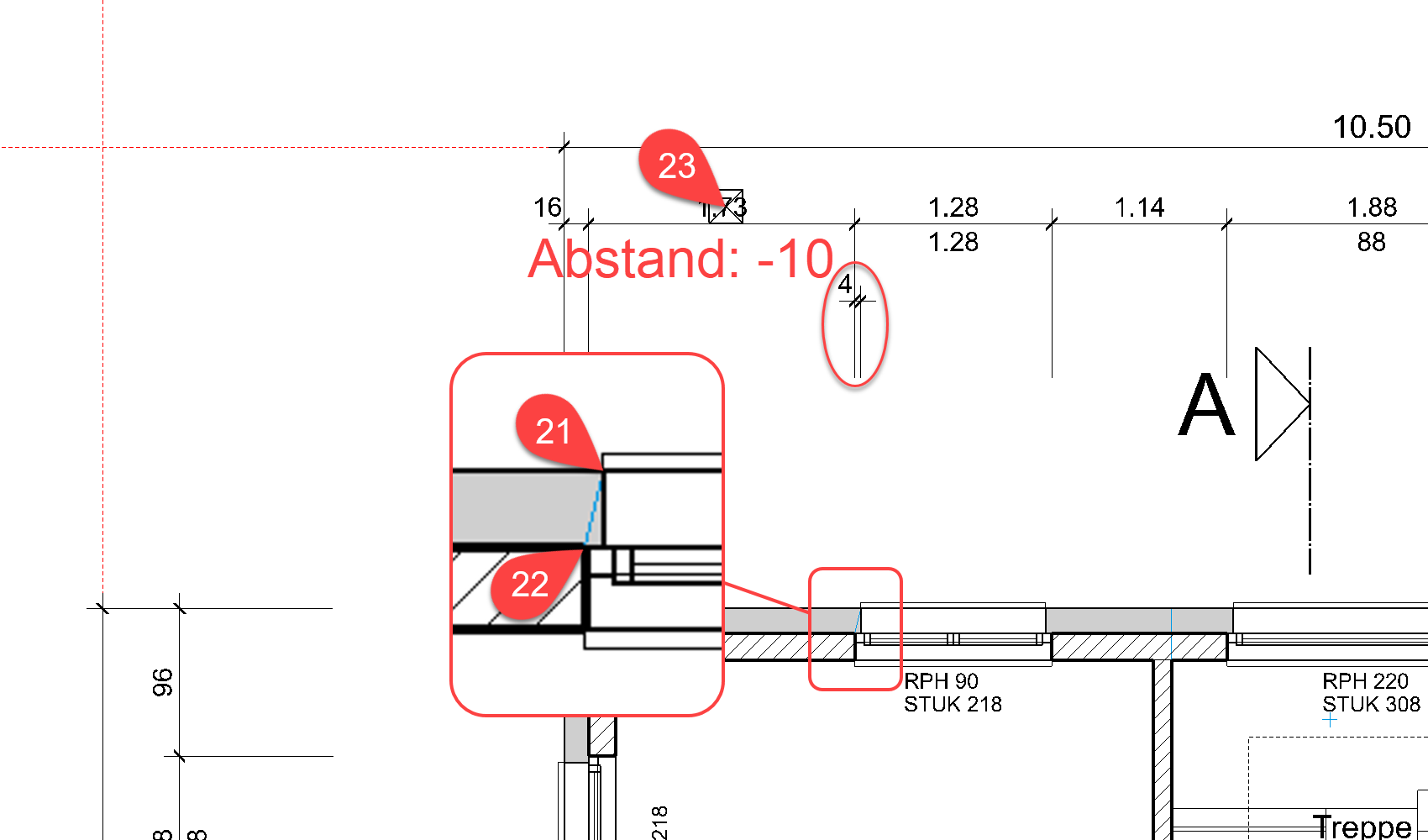

  17. Ändern Sie die Masshilfslinienlänge auf 10. Bestimmen Sie die beiden Masspunkte P21 für die rohe Fensterleibung und P22 für die fertige Fensterleibung. Legen Sie die Position der Masskette fest P23, Abstand -10.
    016projection-auxiliary-line-length
    017enter-points

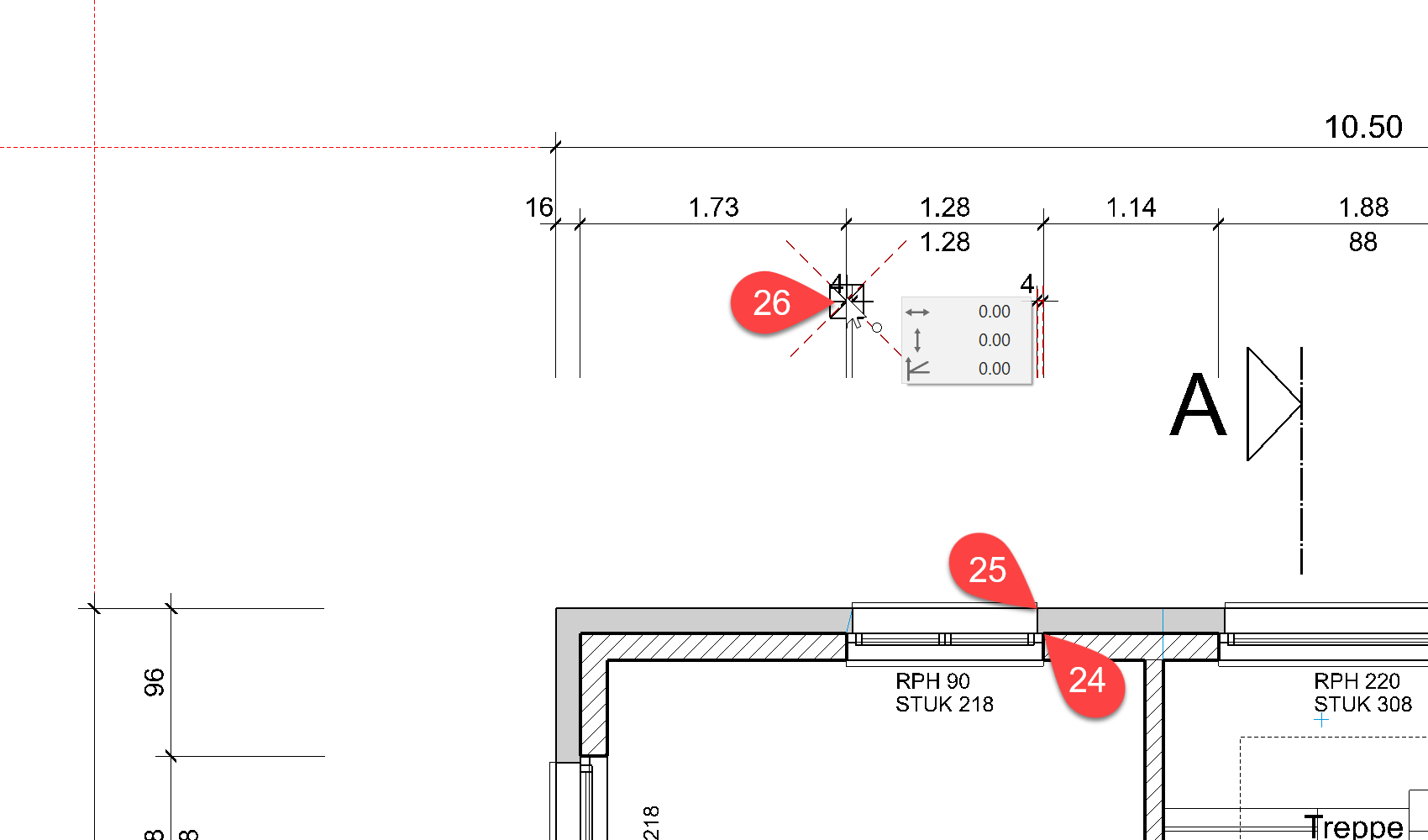

  18. Starten Sie eine neue Masskette. Bestimmen Sie die beiden zu vermassenden Punkte P24 und P25. Für die Position muss kein Abstand eingegeben werden, sondern Sie können auf den Fangpunkt des eben erstellten Masses klicken P26.
    018enter-points2

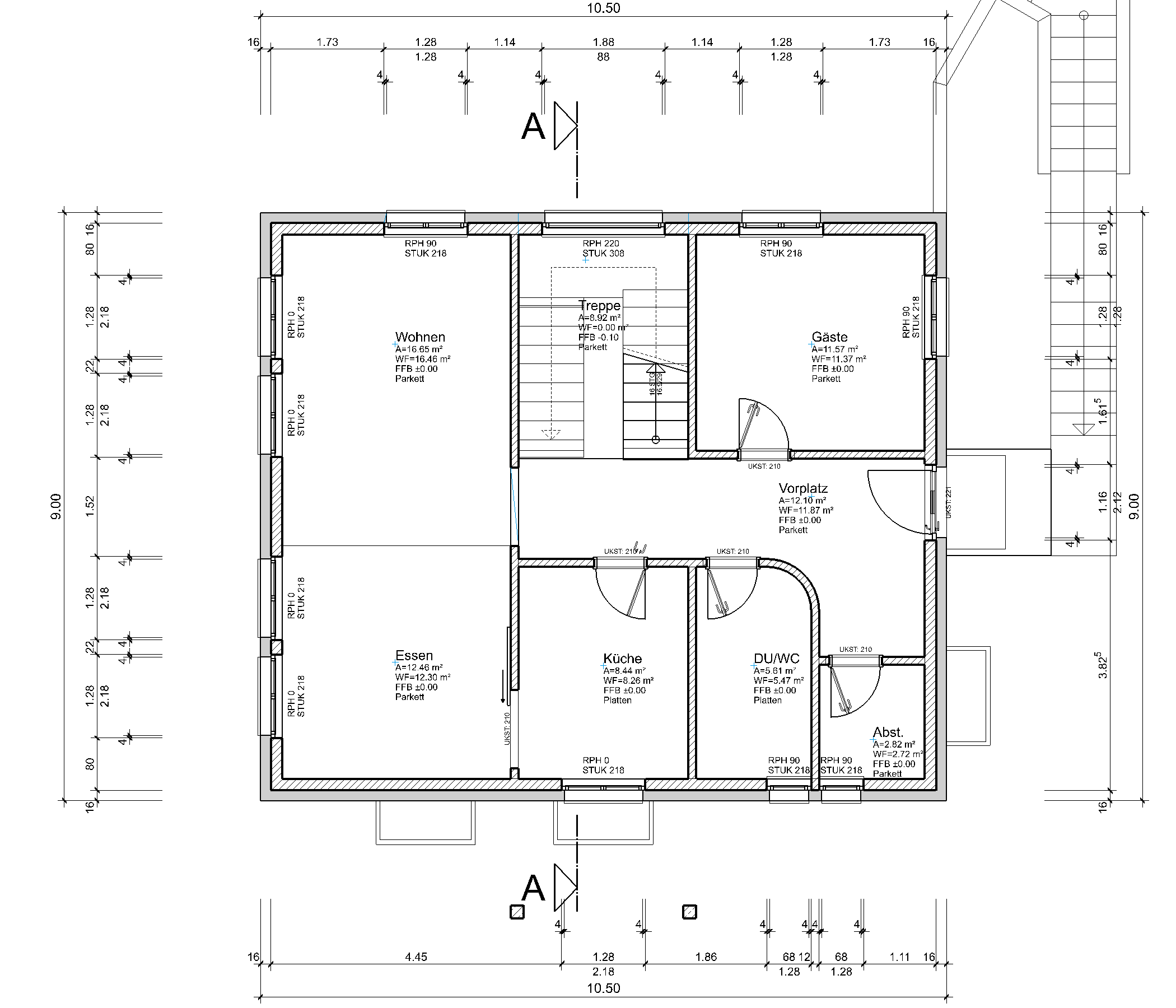

  19. Ergänzen Sie selbstständig die fehlenden Vermassungen für die rohe Wandaussenkante und die Fensteranschläge.
    019remaining-dims
