Hilfslinien

Hilfslinien Teil 1

ELITECAD bietet mit den Hilfslinien ein Werkzeug, um ein Hilfsgerüst zu erstellen, mit dessen Hilfe Sie später problemlos eine Geometrie zeichnen können.
Die Hilfslinien bleiben gegenüber den temporären Hilfslinien, die Sie bereits kennengelernt haben, bestehen, bis sie vom Zeichner gelöscht werden.

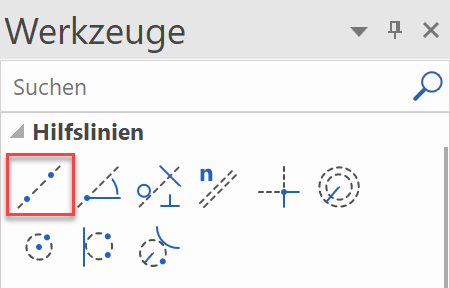

Die Hilfslinien sind in Geraden und Kreise unterteilt und werden über die beiden nachfolgenden Werkzeugleisten erstellt:

Geraden / Kreise

Workshop

Erstellen Sie folgendes Hilfsgerüst mit den Hilfslinien.

1. Erstellen Sie je eine horizontale und vertikale Hilfslinie als Startkreuz mit der Funktion GERADE MIT GEGEBENEM WINKEL DURCH PUNKT.

   Mehrere Winkel können durch ein Komma getrennt eingetragen werden.

   Klicken Sie in das Zentrum der Arbeitsfläche.

2. Die vertikalen Hilfslinien haben 4-mal den Abstand von 200 cm. Wählen Sie die Funktion PARALLELE GERADEN.

   Abstand 200 und 4 Kopien einstellen.

   Klicken Sie NEBEN die Linie, zu der die Hilfslinien abgetragen werden sollen. Je nachdem ob die vertikale oder die horizontale Hilfslinie sich näher beim Klick befindet, werden die Geraden dementsprechend erstellt.

3. Die horizontalen Hilfslinien haben unterschiedliche Abstände. Es kann eine nach der anderen erstellt werden oder gleich alle Abstände, mit einem Komma getrennt, auf einmal. Vergessen Sie nicht, die Anzahl auf 1 zurückzustellen.

   Klicken Sie oberhalb der horizontalen Hilfslinie, das kann gut ein bisschen außerhalb sein, damit nicht plötzlich eine vertikale Hilfslinie näher beim Klick ist.

4. Die nächste Hilfslinie hat einen Winkel von 35°. Funktion GERADE MIT GEGEBENEM WINKEL DURCH PUNKT aufrufen und Winkel einstellen.



5. Die nächste Hilfslinie steht senkrecht zu der gerade erstellten 35° schrägen Hilfslinie. Funktion TANGENTE NORMAL AUF LINIE aufrufen.

   Bestimmen Sie zuerst, durch welchen Punkt die Hilfslinie führen soll, dann im zweiten Schritt zu welcher Linie sie senkrecht stehen soll.
   Durch welchen Punkt?

   Normal zu welcher Linie?

6. Die letzte Hilfslinie ist ein Hilfskreis. Der Kreis soll tangential zu einer Geraden sein und durch zwei weitere Punkte führen. Funktion KREIS DURCH 3 PUNKTE/TANGENTEN aufrufen.

   Tangential zu der ersten vertikalen Hilfslinie

   1. Punkt

   2. Punkt

7. Zeichnen Sie in die Hilfsgeometrie ein Polygon hinein. Die Schnittpunkte des Gerüsts lassen sich nun ganz einfach fangen.
   Funktion ZEICHNEN

   Starten Sie bei Punkt P1 und zeichnen Sie bis Punkt P7.

   Nun folgt der Bogen: Mit der Tab -Taste die Eingabehilfe einblenden und die Funktion KREISBOGEN ÜBER DREI PUNKTE wählen.

   P8 auf dem Hilfskreis und P9 am Endpunkt setzen.

   Aus diesem Polygon könnte nun z. B. ein 3D Körper erstellt werden.

8. Um alle Hilfslinien zu löschen, wählen Sie die Funktion GESAMTE HILFS-GEOMETRIE LÖSCHEN.

9. Um die Linien vom Bildschirm zu entfernen, öffnen Sie eine neue Datei.


Hilfslinien Teil 2

Nun soll folgendes Beispiel konstruiert werden, bei dem sämtliche Funktionen vom ersten Teil der Kurseinheit angewendet werden.
Zeichnen Sie Hilfslinien, um die Umrisse des Gurtes zu definieren.
Bei der Funktion PARALLELE GERADEN wird immer automatisch eine vertikale und horizontale Hilfslinie durch den Ursprung des CAD 0-Punkt gelegt.

Bevor mit dem Zeichnen begonnen wird werden diverse Einstellungen vorgenommen.
Maßstab 1:1, Einheiten mm und Format A4

Tipp

ACHTUNG: Sind bereits Hilfslinien oder Hilfskreise vorhanden, so werden KEINE Linien durch den CAD 0-Punkt gelegt.

Workshop

1. Erstellen Sie vertikale Hilfslinien mit Abstand 60.


2. Eigenschaftsleiste ergänzen mit dem Abstand 60 Eigenschaftsleiste ergänzen mit dem Abstand 60 und der Wiederholungen 1 .

3. Geben Sie den Punkt P1 an um die vertikale Parallele zu erzeugen.
4. Geben Sie nun den Abstand 50 für die horizontale Hilfslinie in die Eigenschafts¬leiste ein und setzen den Punkt P2.



Hilfslinien Geraden und Kreise

Workshop

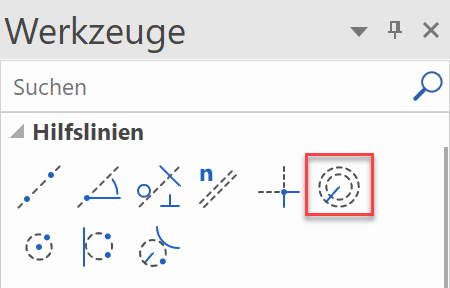

1. Erstellen der Hilfskreise mit Radius 20 und 10.

2. Eigenschaftsleiste ergänzen mit dem Radius 20.

3. Stellen Sie den Fangmodus auf AUTOFANG und setzen den Punkt P1.
4. Ändern Sie den Wert für den Radius in der Eigenschaftsleiste auf 10 und setzen den Punkt P2.


   Tipp

   Durch die Fangfunktion AUTOFANG wird der Hilfslinienschnittpunkt automatisch erkannt. Tippen Sie nur in die Nähe des Schnittpunktes, damit sehen Sie, dass der Fangpunkt automatisch gesucht wird.

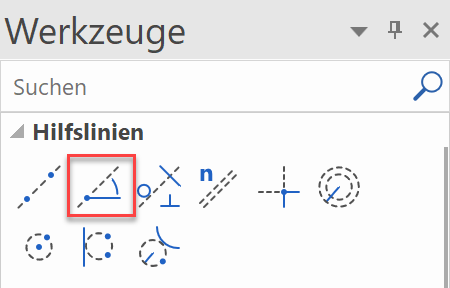

5. Erstellen der Hilfslinie über Winkelangabe.

6. Eigenschaftsleiste ergänzen mit Winkelwert 40.

7. Platzieren Sie die Linie auf Punkt P3.
8. Ändern Sie den Wert für den Winkel in der Eigenschaftsleiste auf 10 und setzen den Punkt P4.

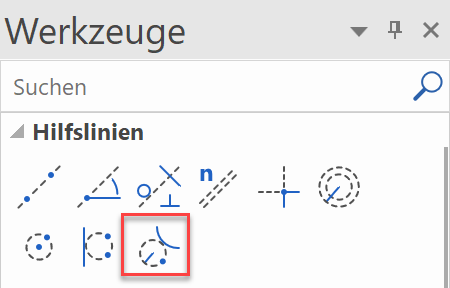

9. Jetzt geben Sie erneut einen Hilfskreis an, aber dieses Mal mit der Funktion KREIS ÜBER RADIUS.

10. Eigenschaftsleiste ergänzen mit Radius 20.

11. Platzieren Sie den Hilfskreis durch Eingabe von Punkt P5 und P6.

12. Nun wird die Tangente zwischen den beiden Kreisen festgelegt.

13. Platzieren des Cursors bei Punkt P7 und Punkt P8.


Löschen

Zur besseren Übersicht löschen Sie nun die Hilfslinien die nicht benötigt werden.

Workshop

1. Klick auf die gewünschte Hilfslinie (diese wird magenta) Punkt P1, aund mit der Del -Taste oder mit dem Icon (Löschen) entfernen. (Mit Shift -Taste ist eine Auswahl von mehreren Hilfslinien möglich). Jetzt kommt das Dialogfenster mit der Abfrage, Auswahl Löschen? Dies wird mit Ja bestätigt.

2. Für die restlichen nicht benötigten Hilfslinien gehen Sie wie im Punkt 1 beschrieben vor.

   Tipp

   Damit beim Löschen die Abfrage „Auswahl löschen?“ nicht erscheint und dadurch schneller gearbeitet werden kann, kann Folgendes eingestellt werden:

   EINSTELLUNGEN > OPTIONEN > ARBEITSPARAMETER > ALLGEMEIN und dann die Checkbox Löschen bestätigen deaktivieren.


Zeichnen

Im nächsten Schritt lernen Sie die Hilfslinien auszuziehen.

Workshop

1. Wählen Sie die Funktion ZEICHNEN.

   Die Eigenschaftsleiste wird angezeigt.
2. Wählen Sie den Linientyp "durchgehend" und die Farbauswahl „2“ (rot) aus.

3. Geben Sie die Punkte P1 - P7 mit dem Autofang ein. Achten Sie auf die Richtige Cursor Pfeil Position bei den Kreisbögen.


   Tipp

   Am Anfang können Sie mit dem Zoom-Befehl Situationen vergrößern, um so die Fangpunkte besser zu erkennen. Später wenn mehr Routine vorhanden ist, ist dies nicht mehr notwendig.

4. Um die Linienabfolge zu beenden drücken Sie die Taste [Esc] oder wählen Sie die Funktion ABBRECHEN .
5. Arbeitskopie speichern!

Arbeitskopie

Der aktuelle Stand der Arbeit wird in ein temporäres Verzeichnis gespeichert (Menü Einstellungen/ELITECAD Konfiguration …). Eine Arbeitskopie (Arko) wird unter dem Namen "arko" abgelegt, es können eine gewisse Anzahl an Arbeitskopien gemacht werden, wobei jeweils die älteste entfällt und die neueste zur "arko.0" wird.
Eine Arko dient nicht zur definitiven Speicherung einer Zeichnung!

Arbeitskopie speichern

oder mit der Tastenkombination Ctrl+W

Arbeitskopie laden

Öffnet die letzte Arbeitskopie (arko_0.wfl).
Menü DATEI > ARBEITSKOPIE LADEN

Über das Menü können auch die anderen, älteren Arbeitskopien geöffnet werden.
Mit der Maus die gewünschte arko markieren und mit ÖFFNEN ins CAD einlesen.

Das Speichern der Arbeitskopie kann auch automatisiert werden. Das Programm speichert dann nach einer bestimmbaren Anzahl ausgeführten Funktionen eine Arbeitskopie ab.
Menü EINSTELLUNGEN > OPTIONEN > SPEICHERN/LADEN > ZEICHNUNG
