Krümmer-Basis

Workshop

1. Neues Muster starten. (z. B.: „bk, platte, krümmer“)

2. Plattenkontur zeichnen (inkl. Kreise für Bohrungen) und als Box definieren.
   (Höhe 1 = 0; Höhe 2 = 10)

3. Wählen Sie KANTENRUNDEN.

   Bitte Definition wählen
   Klicken Sie auf die Oberseite der Platte, in die Nähe der äußeren Kante.

   Verrunden Sie die untere Kante mit einem Radius von 2 mm.

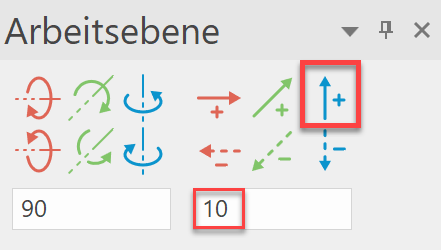

4. Arbeitsebene um 10 mm nach oben versetzen. („ARBEITSEBENE ÄNDERN“)

5. Neues Muster starten. (z. B.: „bk, rohr1, krümmer“)

6. Zeichnen Sie zwei Kreise mit Radius 15 mm bzw. 20 mm ins Zentrum (Ursprung) und definieren Sie diese anschließend als Rotationsbox. („ROTATIONSBOX DEFINIEREN“)

   Setzen Sie den Startwinkel auf 0, den Endwinkel auf 45.

   Bitte ersten Punkt der Rotationsachse für AKTUELLES MUSTER digitalisieren
   a-14,d58 eingeben. (P1)
   Bitte zweiten Punkt der Rotationsachse für AKTUELLES MUSTER digitalisieren
   a76,d10 eingeben. (P2)


   Tipp

   Die Rotationsachse kann auch durch vorgezeichnete Geometrie-Hilfslinien angegeben werden.

7. Wählen Sie ARBEITSEBENE AUF FLÄCHE und tippen Sie die obere Deckfläche des Rohres an. Danach ARBEITSEBENE URSPRUNG WÄHLEN und mittels dem Fangmodus ZENTRUM KREIS den Ursprung ins Rohrzentrum setzen.

8. Neues Muster starten. (z. B.: „bk, rohr2, krümmer“)

9. Zwei Kreise mit Radius 15 mm und 20 mm ins Zentrum zeichnen, anschließend als Box definieren.
   (Höhe 1 = 0; Höhe 2 = 50)

10. Wählen Sie ARBEITSEBENE URSPRUNG WÄHLEN und setzen Sie mittels des Fangmodus ZENTRUM KREIS den Ursprung ins obere Rohrzentrum.

11. Laden Sie mittels EINFÜGEN und POSITIONIEREN… die zuvor erstellte Zeichnung „flansch_k.d“ herein und positionieren Sie diese im Ursprung.
    (Ctrl+1) = (X0, Y0)

    Nun kann die gesamte Baugruppe abgespeichert werden.
